Базовая инструкция по установке ENGINE AQ 440¶
1. Комплектация¶

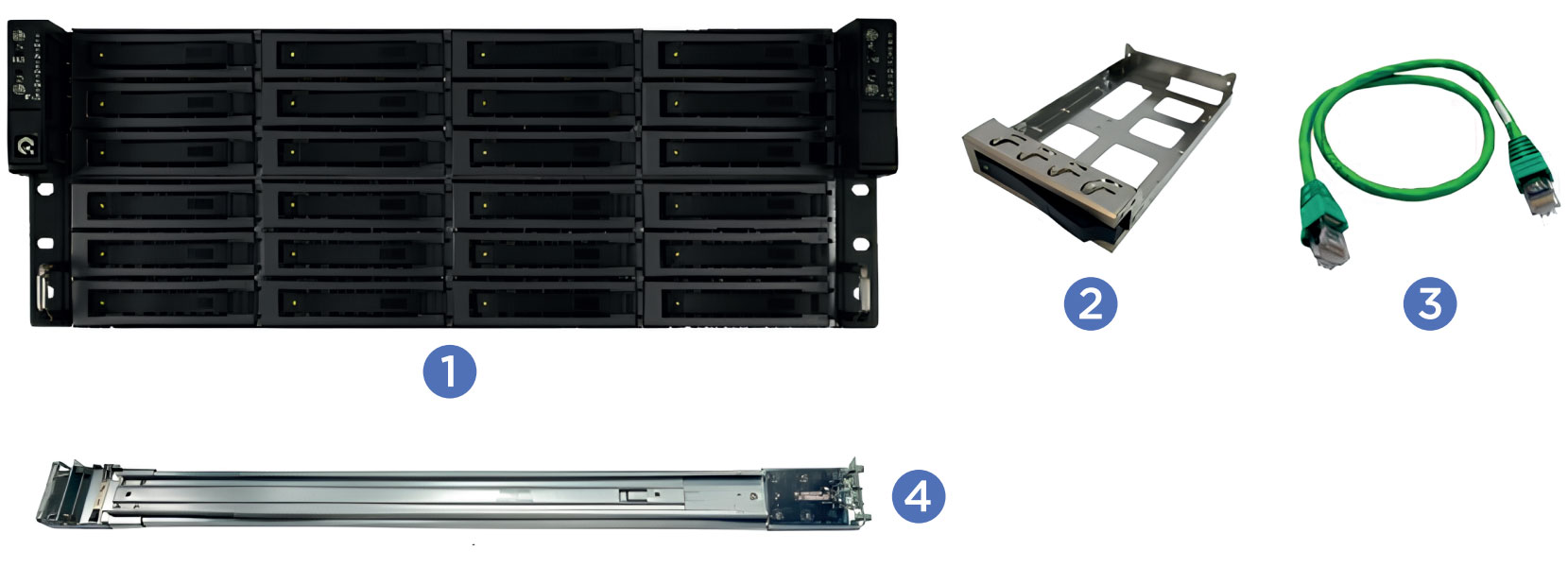

Что лежит в коробке
Модель СХД АЭРОДИСК ENGINE AQ 440 включает:
Шасси системы хранения данных
Дисковые лотки: (x24 2.5»/3.5»)
Патч–корд (x1)
Рельсы для установки шасси в стойку (x2)
2. Установка дисков в СХД¶
Разблокирование задвижки лотка¶
Для открытия задвижки лотка вручную нажмите на фиксатор до тех пор, пока задвижка автоматически не откинется
Потяните на себя за задвижку и извлеките лоток

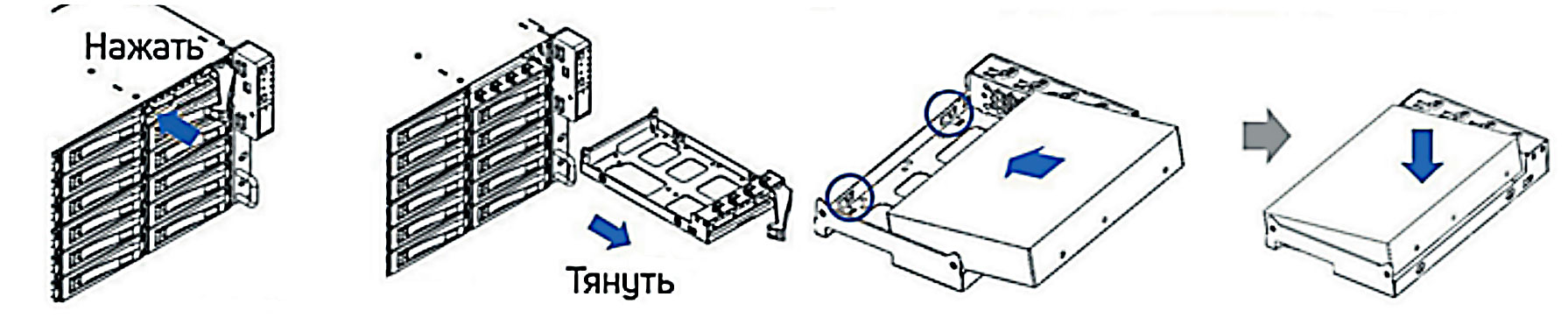

Установка диска в лоток 3.5»¶
Совместите два пина в лотке с отверстиями на диске
Защёлкните диск в другие два пина

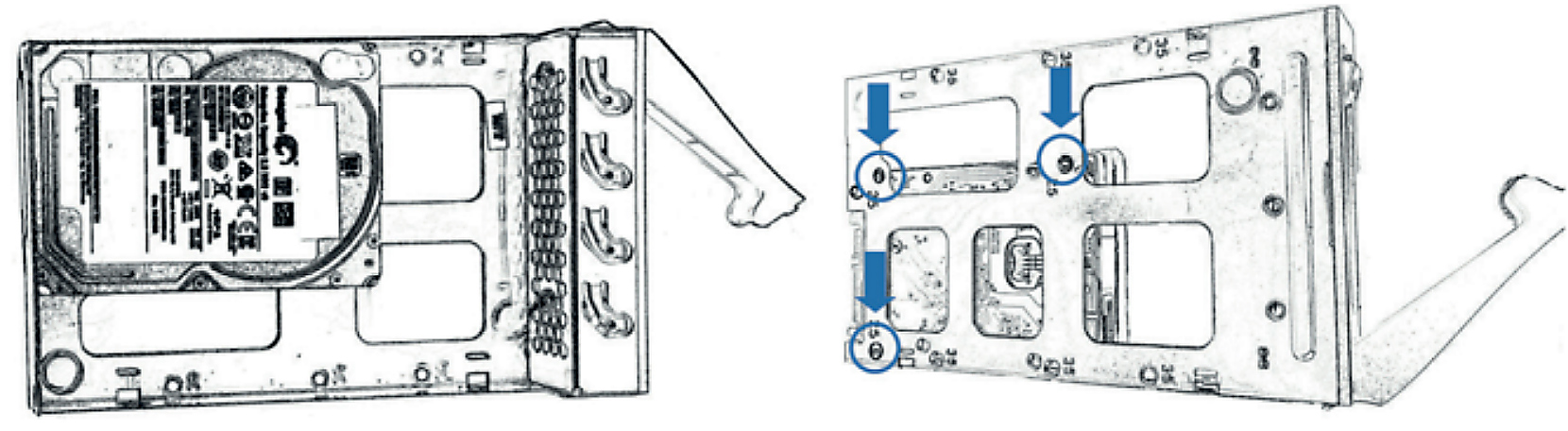

Установка диска 2.5» в лоток¶
Совместите диск с монтажными отверстиями 2.5» в лотке
Жёсткие диски 2.5» зафиксируйте с помощью 3 шт. винтов М3х5 с потайной головкой из комплекта

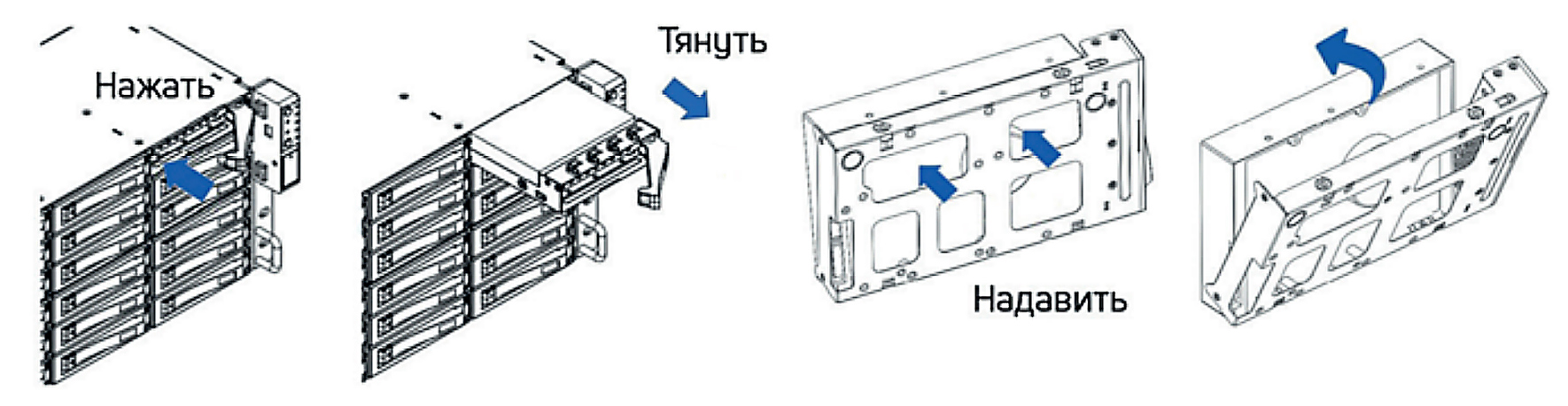

Извлечение из лотка диска 3.5»¶
Нажмите на кнопку фиксатора
Выдвините задвижку до упора
Вытяните лоток с диском
Надавите на диск
Вытащите диск из лотка
3. Установка в стойку¶
Внимание
Система может быть очень тяжёлой, поэтому во избежание возможных травм монтажников или повреждения системы мы настоятельно рекомендуем, чтобы установку системы выполняли по крайней мере два специалиста по монтажу

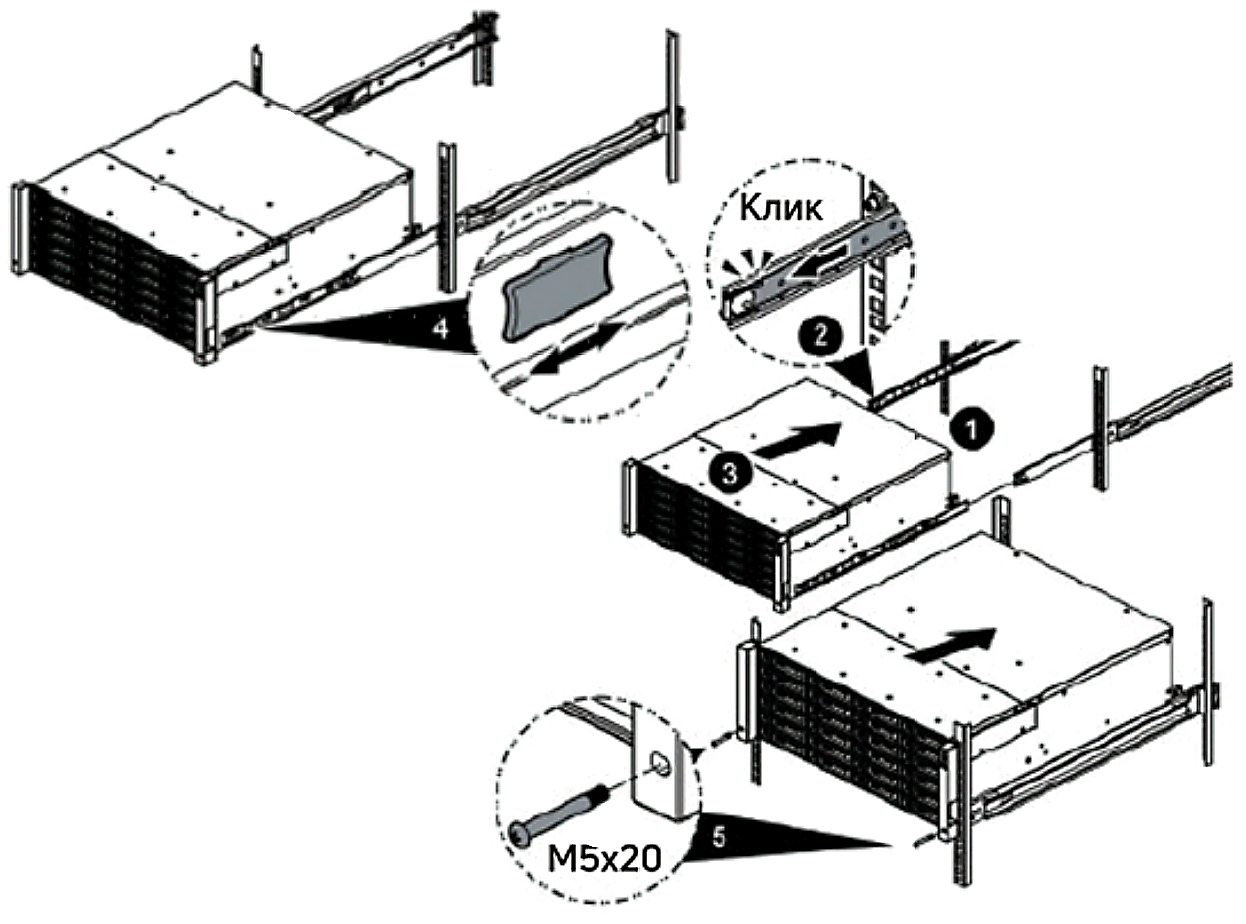

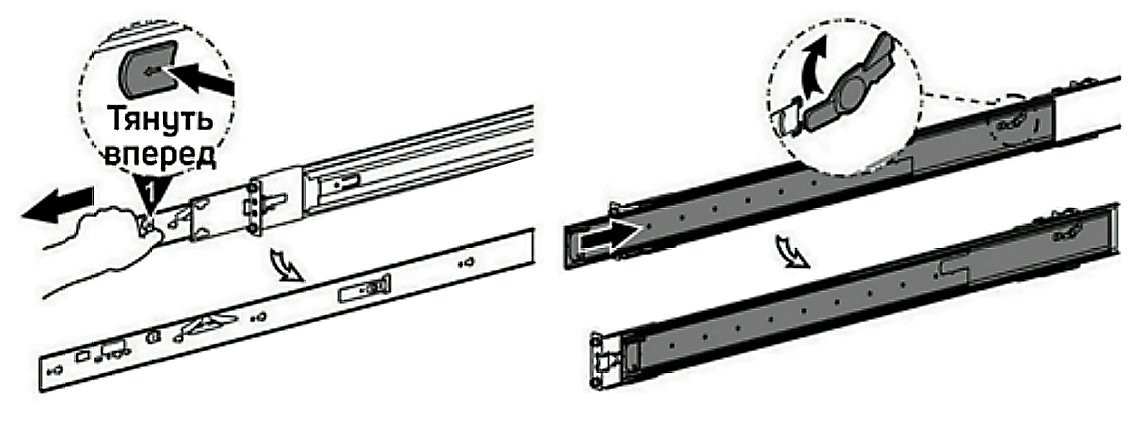

Вытяните внутреннюю часть рельсов наружу и сдвиньте средний элемент обратно

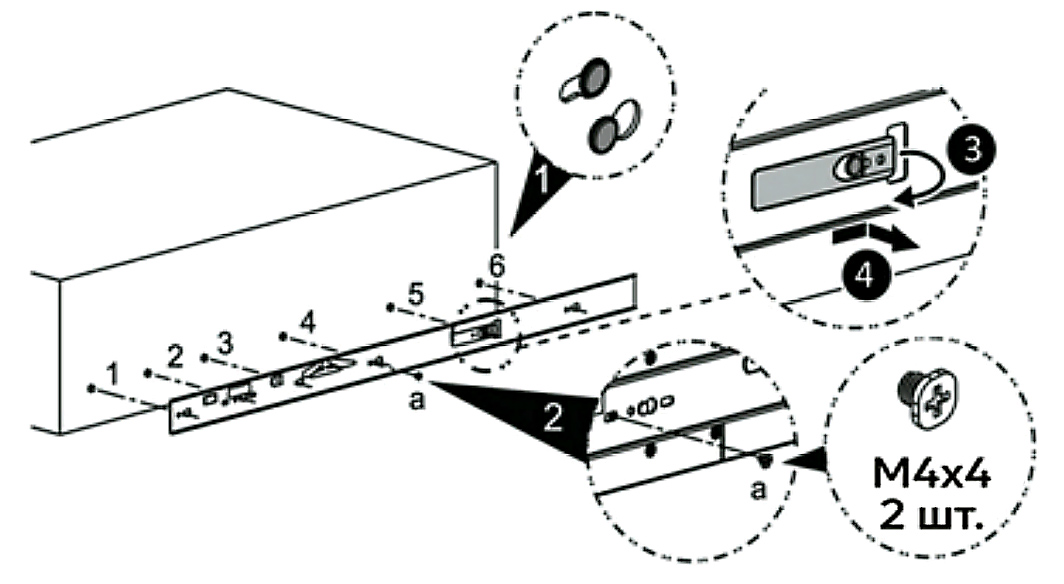

Установите внутреннюю часть рельсов на шасси

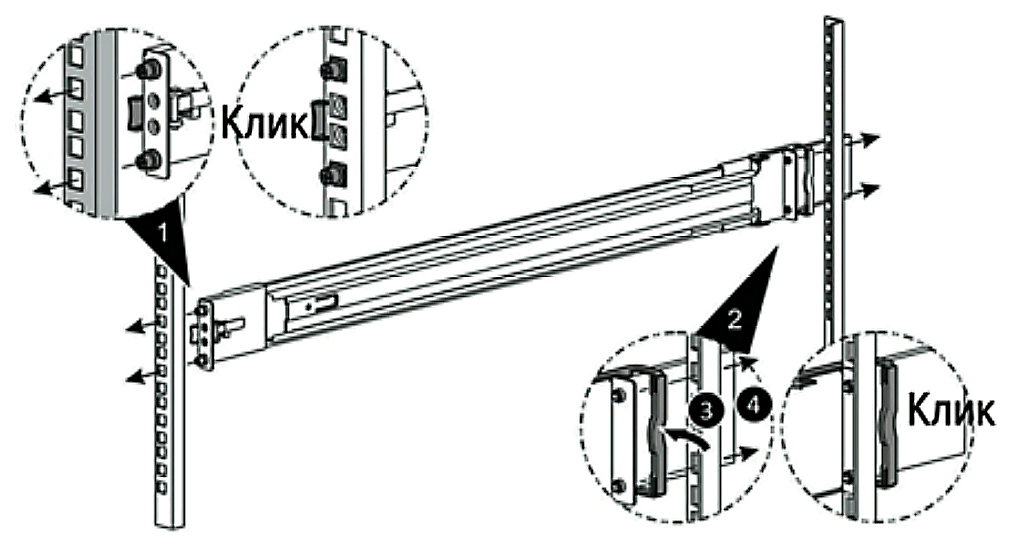

Установите внешнюю часть рельсов в сборе на раму
Установите шасси в стойку:
Полностью выдвиньте среднюю часть рельсов в зафиксированное положение
Убедитесь, что фиксатор шарикоподшипника расположен в передней части средней направляющей
Вставьте шасси в среднюю направляющую
Когда шасси остановится, разблокируйте фиксатор и задвиньте шасси в стойку до упора
Используйте винты M5x20 для крепления шасси к стойке
4. Подключение СХД¶
Подключение кабелей¶

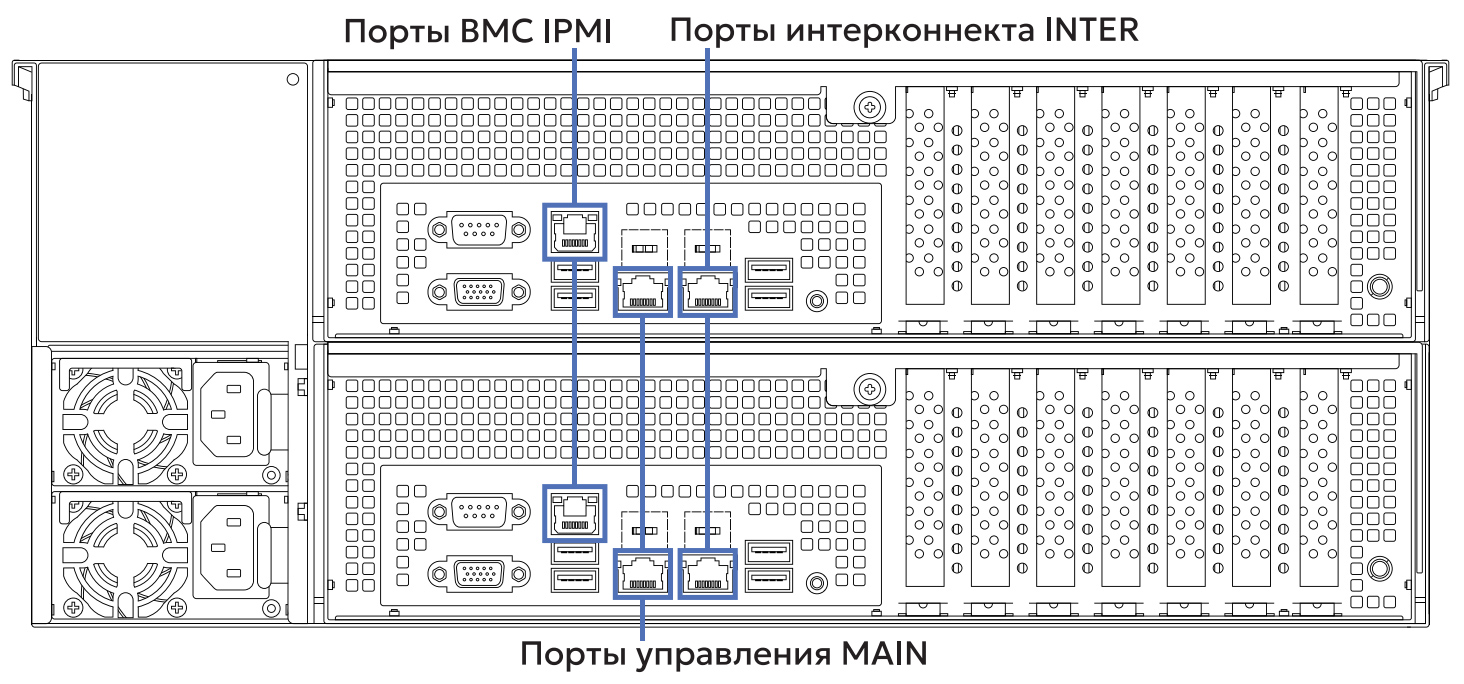

Соедините порты интерконнекта INTER контроллеров СХД напрямую между собой патч–кордом
Подключите порты MAIN и ВМС (IPMI) патч-кордами к коммутатору(–ам) Ethernet
Подключите два кабеля питания
Внимание
Убедитесь в том, что кабели питания надежно закреплены в модулях питания, чтобы избежать случайных выключений.
Примечание
Пожалуйста, дождитесь, пока СХД полностью загрузится, прежде чем пытаться обнаружить её или управлять ею.

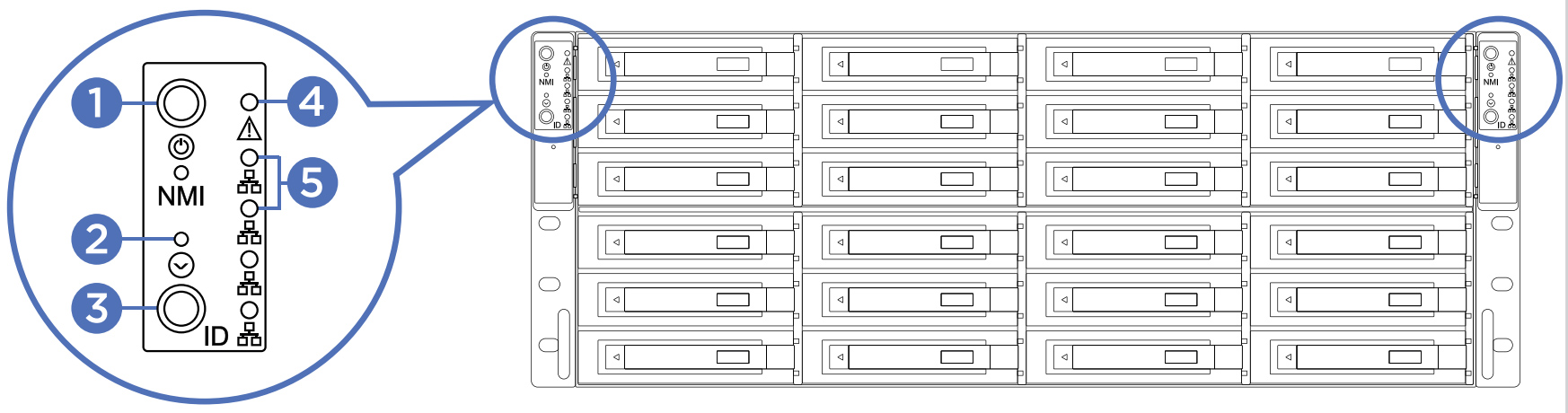

5. Кнопки управления и индикаторы на передней панели¶
Кнопка питания с подсветкой
Кнопка Reset
Кнопка ID с подсветкой
Статус системы
Активность портов LAN1, LAN 2
6. Настройки системы¶
К каждой поставляемой системе прилагается технический паспорт оборудования. В нем указаны IP-адреса системы, а также логин и пароль для подключения. Для перенастройки IP-адресов контроллера СХД подключитесь к управляющему интерфейсу MAIN по протоколу SSH и выполните действия из этого раздела.
Подключение по SSH к системе¶
Скачайте SSH-клиент, например Putty или аналогичный
В техническом паспорте найдите IP-адрес управляющего интерфейса MAIN
Подключитесь к системе по SSH
Используйте учетную запись по умолчанию:
Пользователь:
adminПароль: указан в паспорте СХД. При необходимости его можно уточнить в службе технической поддержки
После успешного подключения откроется интерфейс консоли СХД АЭРОДИСК ENGINE

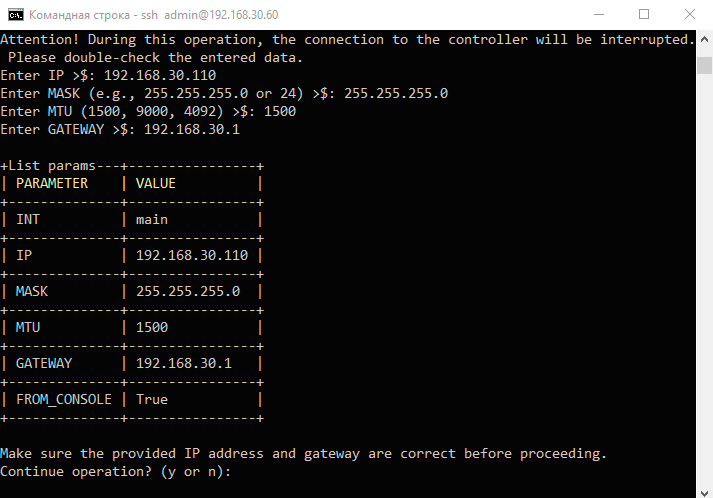

Настройка сетевых интерфейсов¶

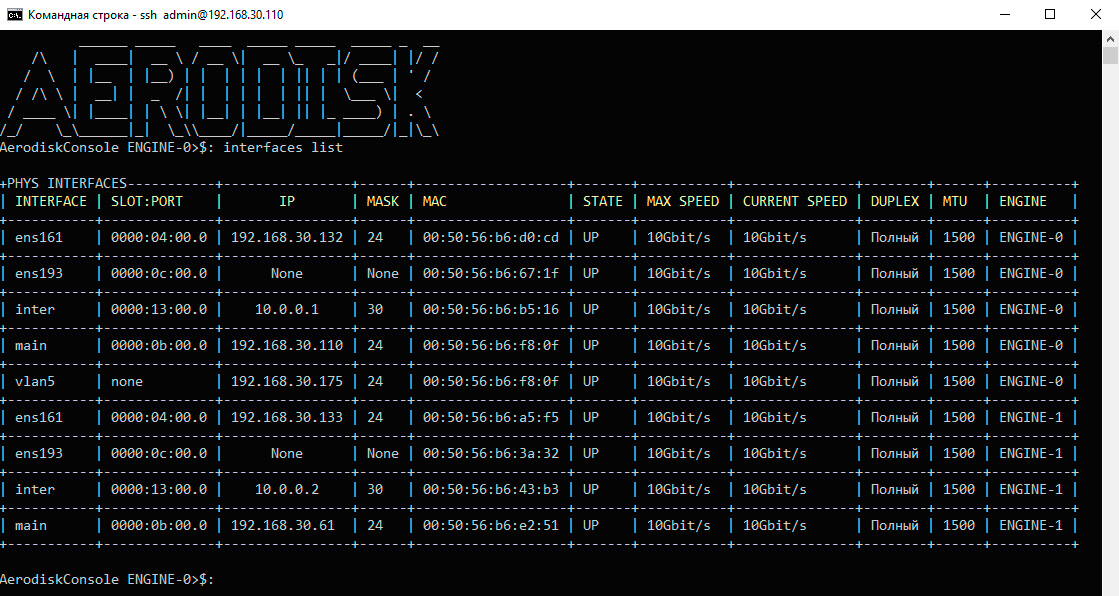

Чтобы просмотреть настроенные интерфейсы, выполните команду:
interfaces list
Чтобы изменить IP-адреса, выполните команду:
interfaces mgr
После запуска процедуры укажите параметры:
Физический интерфейс (main)
IP–адрес
Маску подсети
MTU
Шлюз
Подтвердить операцию (ввести «у»)
Внимание
Аналогичную операцию необходимо выполнить для второго контроллера.
Настройка кластера¶

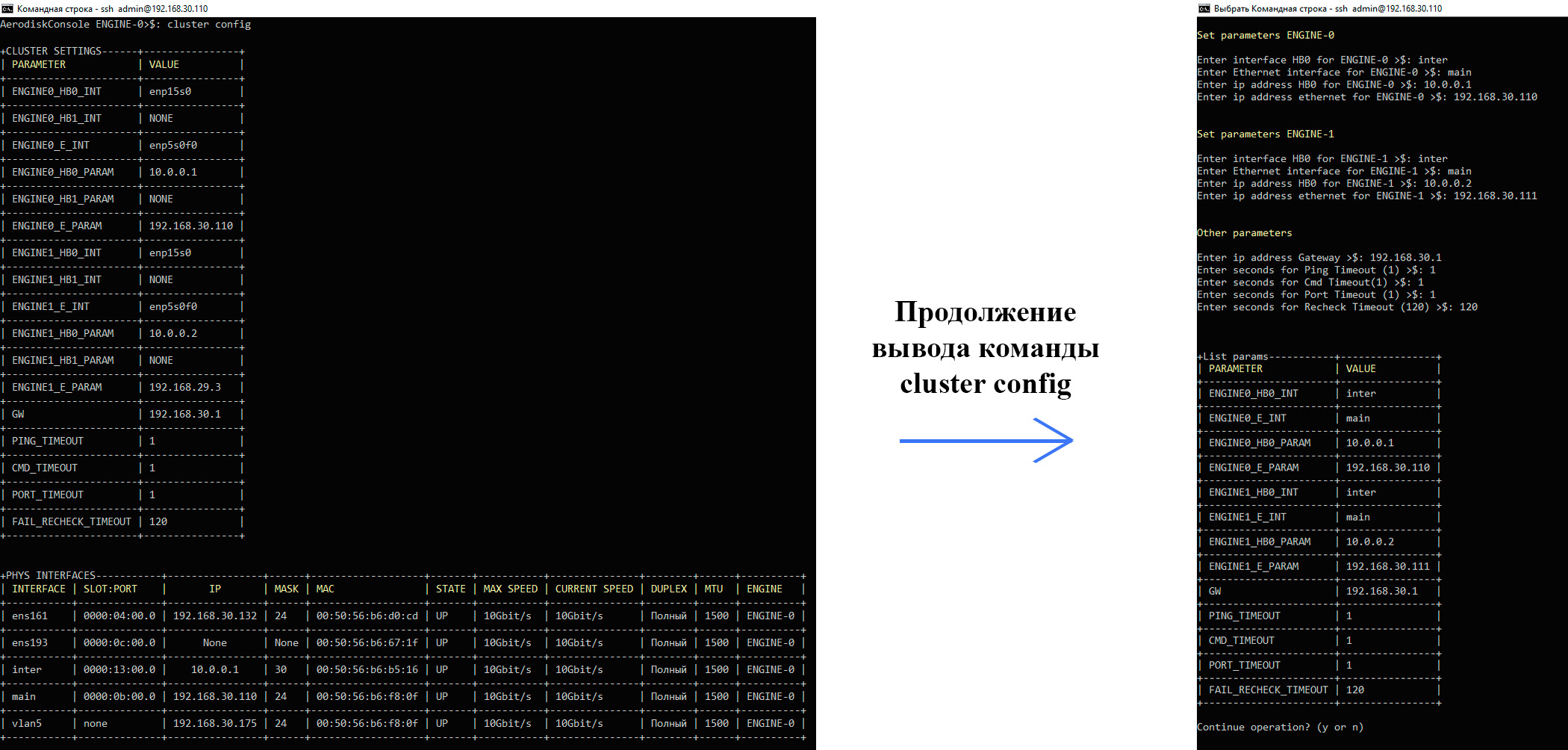

Для настройки кластера выполните команду:
cluster config
После запуска процедуры укажите следующие параметры:
Интерфейс интерконнекта первого контроллера (далее – ENGINE-0):
interИнтерфейс менеджмента ENGINE-0:
mainIP–адрес интерконнекта ENGINE-0 (Обязательно, по умолчанию):
10.0.0.1IP–адрес управляющего интерфейса ENGINE-0:
«Укажите IP–адрес»Интерфейс интерконнекта второго контроллера (далее – ENGINE-1):
interИнтерфейс менеджмента ENGINE-1:
mainIP–адрес интерконнекта ENGINE-1 (Обязательно, по умолчанию):
10.0.0.2IP–адрес управляющего интерфейса ENGINE-1:
«Укажите IP–адрес»IP–адрес шлюза:
«Укажите IP–адрес»Таймаут опроса сетевых интерфейсов (по умолчанию):
1Таймаут консоли (по умолчанию):
1Таймаут порта (по умолчанию):
1Таймаут повторной проверки (по умолчанию):
120
Внимание
Аналогичную операцию необходимо выполнить на втором контроллере. Параметры настройки кластера должны быть одинаковыми на обоих контроллерах.
7. Подключение к веб–интерфейсу¶
Откройте любой поддерживаемый веб–браузер, в адресной строке введите IP–адрес управляющего интерфейса (MAIN) одного из контроллеров СХД в следующем формате: http://<IP_address>. На открывшейся странице введите логин и пароль для веб–интерфейса (указаны в паспорте СХД) и нажмите «Войти».
8. Дальнейшие шаги¶
Используйте руководство администратора для создания дисковых групп, логических томов и файловых систем и организации доступа к ним. Наиболее актуальную версию руководства можно найти на портале документации: https://docs.aerodisk.ru
9. Технической поддержка¶
Ремонт и техническое обслуживание СХД в периоды гарантийного и послегарантийного сроков службы осуществляется в авторизованных сервисных центрах поставщика. Установку и ремонт дополнительных устройств и модулей производят специалисты сервисных центров поставщика. Сведения о местонахождении авторизованных сервисных центров «АЭРОДИСК» приведены в приложении к «Руководству по Эксплуатации».
Установку и ремонт дополнительных устройств и модулей производят специалисты сервисных центров поставщика. Сведения о местонахождении авторизованных сервисных центров «Аквариус» приведены в приложении к «Руководству по Эксплуатации».
Служба технической поддержки:
Многоканальный телефон: 8 (800) 555-42-82
Портал технической поддержки: https://support.aerodisk.ru/aerodisk
Почта: support@aerodisk.ru
