Настройка блочного доступа по iSCSI для Windows Server 2008 и выше¶

В данном разделе описана последовательность действий для настройки блочного доступа по iSCSI для Windows Server 2008 и выше

Перед началом настройки iSCSI на сервере Windows Server убедитесь, что созданы:

• Минимум один IP–ресурс (VIP), который будет использоваться как iSCSI–портал

• Минимум один iSCSI–таргет

• Минимум один LUN

Для настройки iSCSI на сервере Windows Server выполните следующие действия:

1. Зайдите на сервер, для которого будет выполняться настройка

2. Запустите утилиту «Инициатор iSCSI (iSCSI Initiator)»

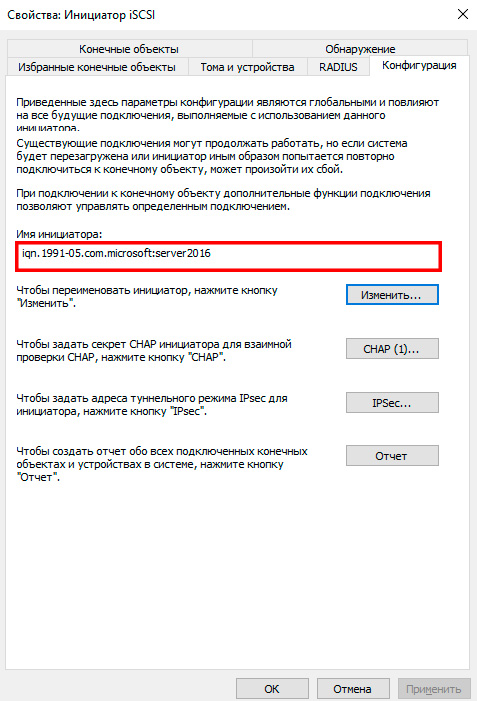

3. Откройте вкладку «Configuration» и скопируйте значение Имя инициатора (IQN)



4. Перейдите в веб–интерфейс управления СХД АЭРОДИСК ENGINE

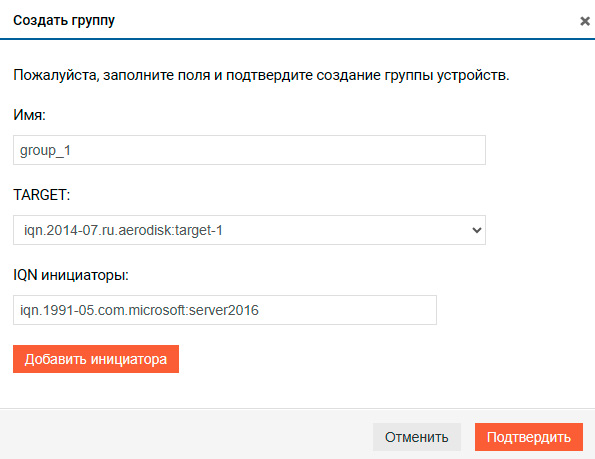

5. Откройте «Блочный доступ» >> «iSCSI», вкладка «Группы» и нажмите «Создать группу»

6. В открывшемся окне задайте имя группы, выберите таргет и укажите IQN инициатора, после нажмите «Подтвердить»

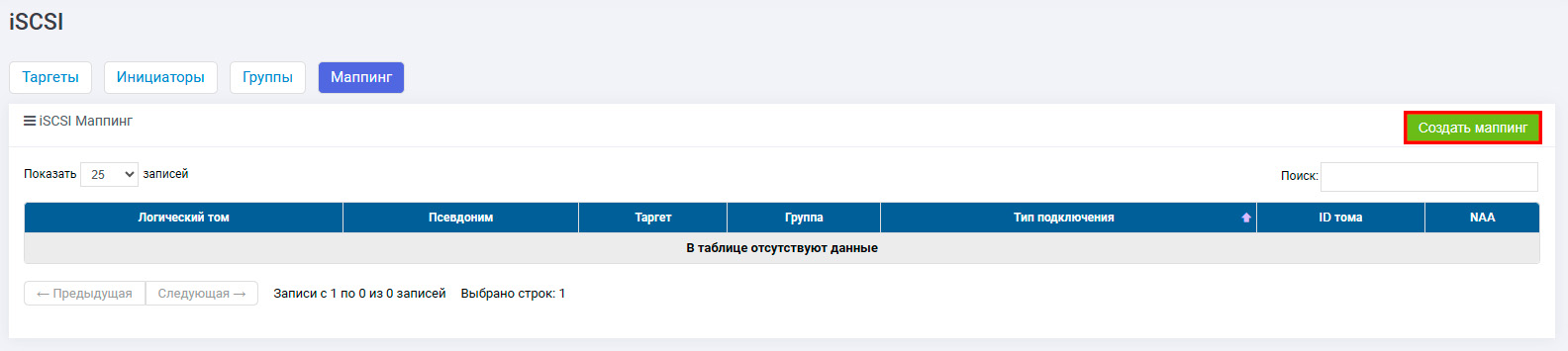

7. Перейдите на вкладку «Маппинг» и нажмите «Создать маппинг»

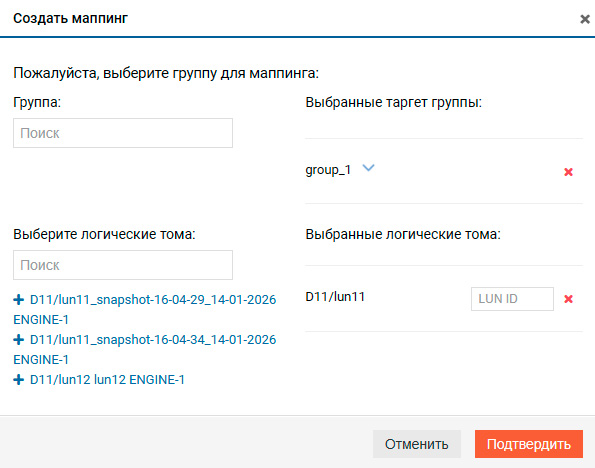

8. В окне создания маппинга выберите созданную группу и нужный логический том (LUN), затем подтвердите создание

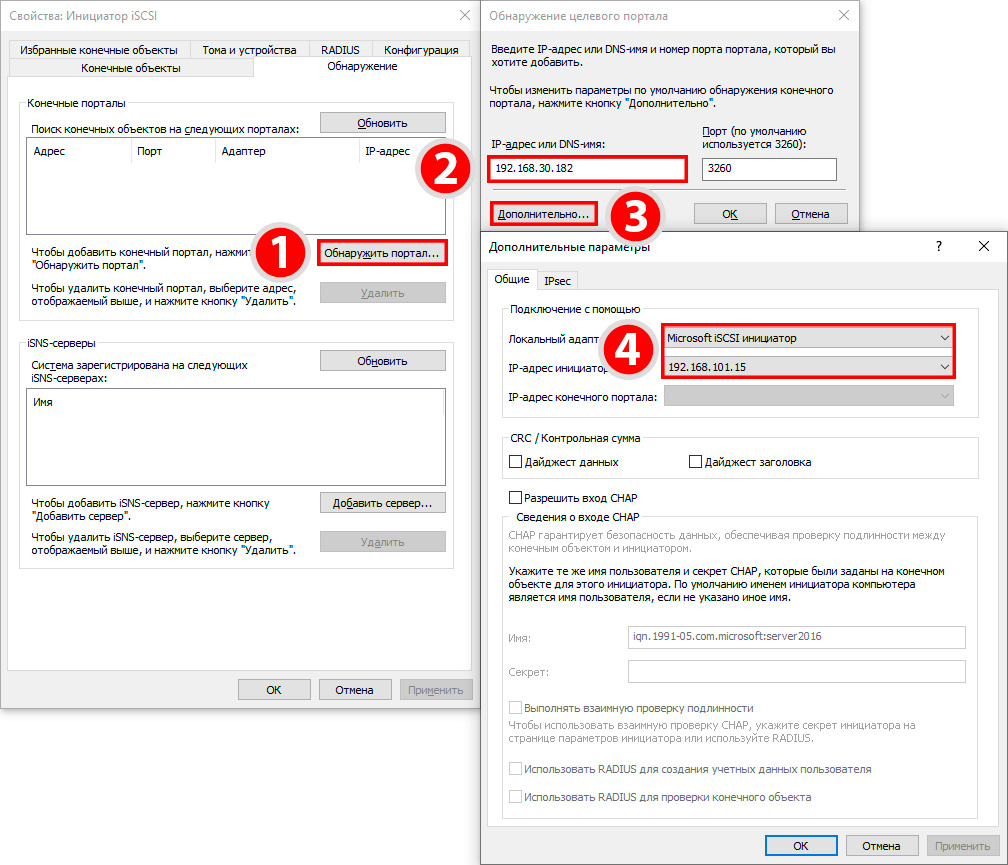

9. Вернитесь на Windows Server и откройте вкладку «Обнаружение»

   • Нажмите на кнопку «Обнаружить портал»

   • В поле укажите IP–адрес (или DNS–имя) iSCSI–портала и оставьте порт по умолчанию 3260

   • По умолчанию Windows iSCSI Initiator автоматически выбирает исходный IP–адрес/сетевой интерфейс. Чтобы iSCSI–трафик проходил только через определённый интерфейс, нажмите «Дополнительно»

   • В открывшемся окне задайте значения:

     • Local adapter >> Microsoft iSCSI Initiator

     • Initiator IP >> IP–адрес сетевого интерфейса (NIC), который используется для iSCSI

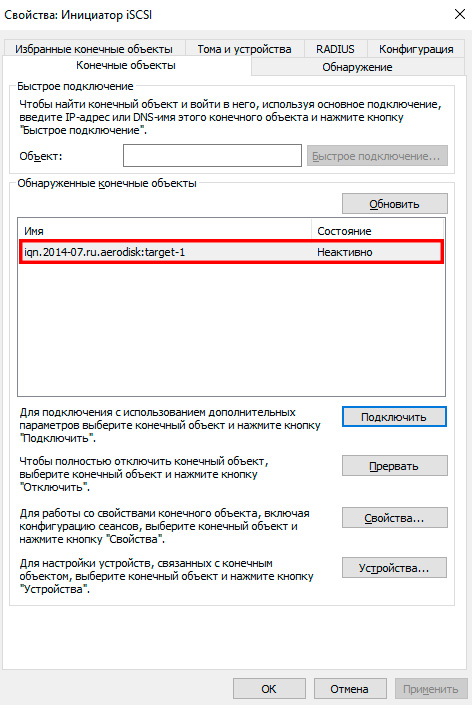

10. Таргет отобразится на вкладке «Конечные объекты» с состоянием «Неактивно»

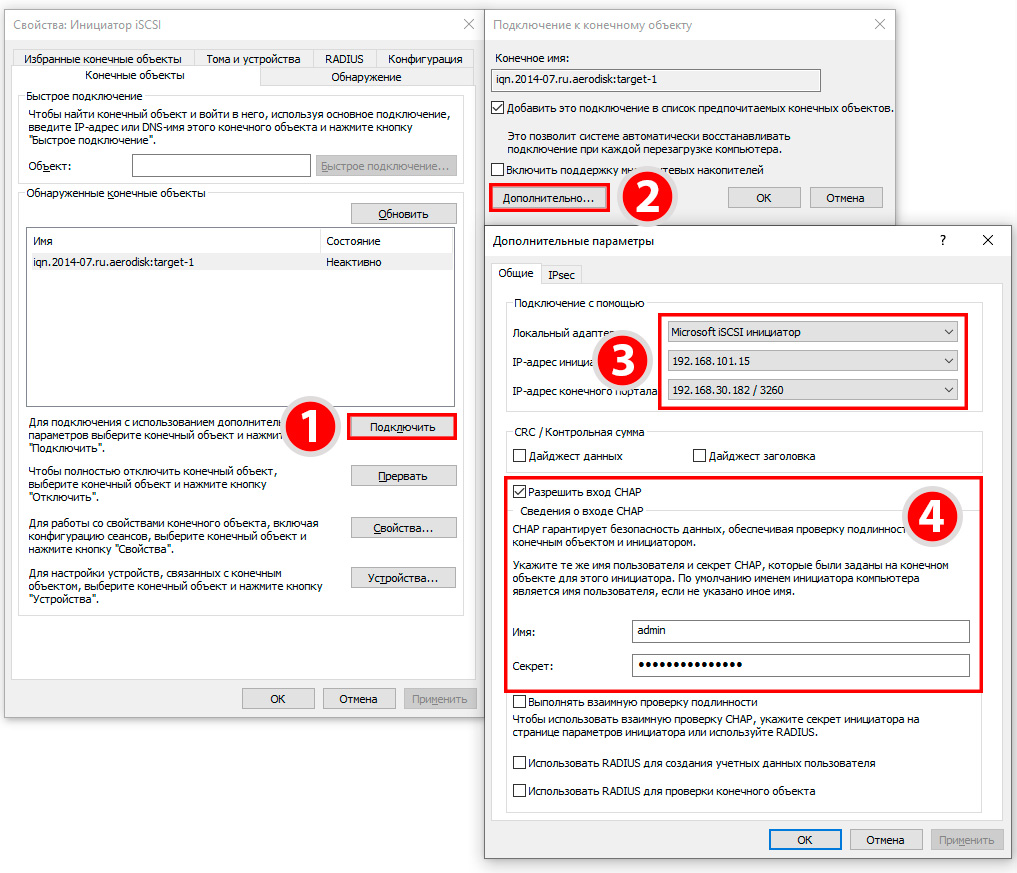

11. Для подключения таргета:

    • Нажмите «Подключить»

    В открывшемся окне проверьте что включена опция «Добавить это подключение в список предпочитаемых конечных объектов», которая обеспечит автоматическое подключение к iSCSI таргету после перезагрузки инициатора

    • Перейдите в дополнительные параметры

    • Повторно укажите IP–адрес сетевого интерфейса (NIC), который используется для iSCSI и IP–адрес конечного портала (если их несколько)

    • В случае если на СХД задана CHAP–аутентификация включите опцию «Разрешить вход CHAP» и укажите имя и секрет

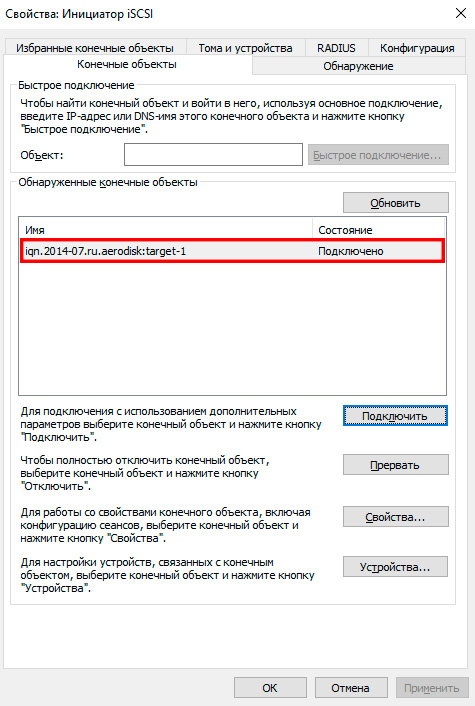

12. Состояние таргета изменится на «Подключено»
