Базовая инструкция по установке ENGINE AQ 460¶

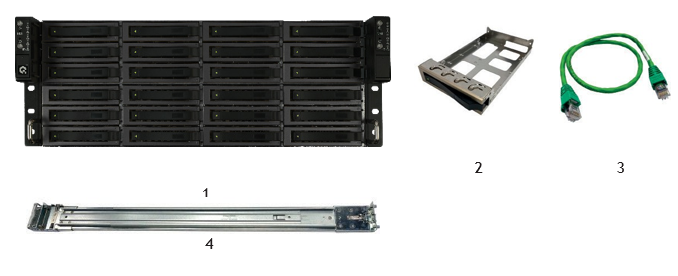

1. Комплектация¶

Модель СХД АЭРОДИСК ENGINE AQ 460 включает:

1. Шасси системы хранения данных

2. Дисковые лотки: (x24 2.5»/3.5»)

3. Патч-корд (х1)

4. Рельсы для установки шасси в стойку (х2)

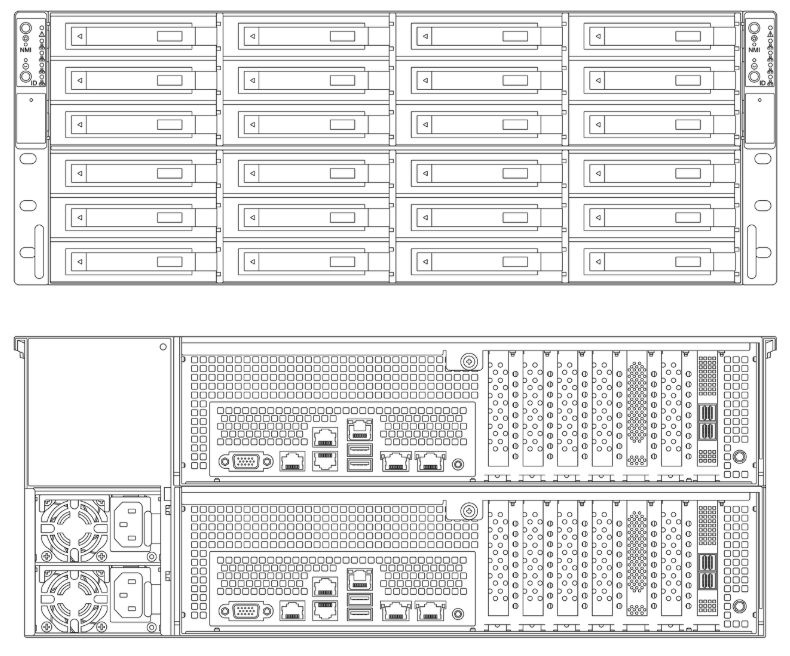

2. Вид СХД¶

3. Установка дисков в СХД¶

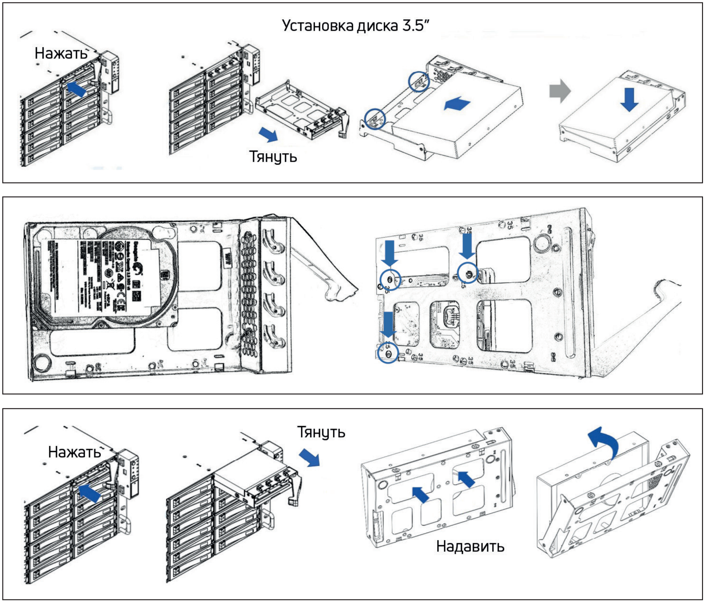

Разблокирование задвижки лотка:

• Для открытия задвижки лотка нужно вручную нажать на фиксатор до тех пор, пока задвижка автоматически не откинется.

• Потянуть на себя за задвижку и извлечь лоток.

Установка диска в лоток 3.5»:

• Совместить два пина в лотке с отверстиями на диске.

• Защелкнуть диск в другие два пина.

Установка диска 2.5» в лоток:

• Совместить диск с монтажными отверстиями 2.5» в лотке.

• Жесткие диски 2.5» нужно зафиксировать с помощью 3шт. винтов M3x5 с потайной головкой из комплекта.

Извлечение из лотка диска 3.5»

• Нажать на кнопку фиксатора.

• Выдвинуть задвижку до упора.

• Вытянуть лоток с диском.

• Надавить на диск.

• Вытащить диск из лотка.

4. Установка в стойку¶

Примечание

Внимание! Система может быть очень тяжелой, поэтому во избежание возможных травм монтажников или повреждения системы мы настоятельно рекомендуем, чтобы установку системы выполняли по крайней мере два специалиста по монтажу.

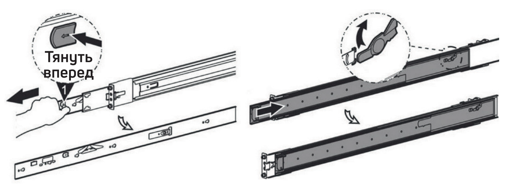

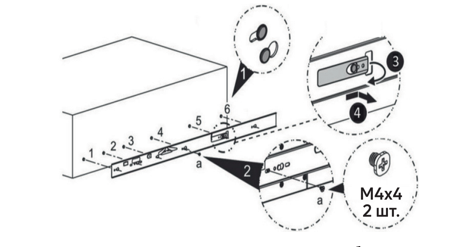

1. Вытяните внутреннюю часть рельсов наружу и сдвиньте средний элемент обратно.



2. Установите внутреннюю часть рельсов на шасси.

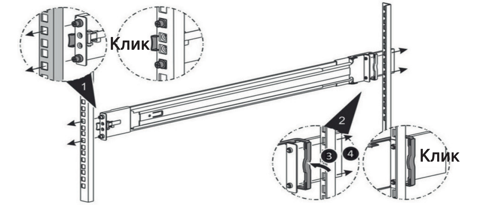

3. Установите внешнюю часть рельсов в сборе на раму.

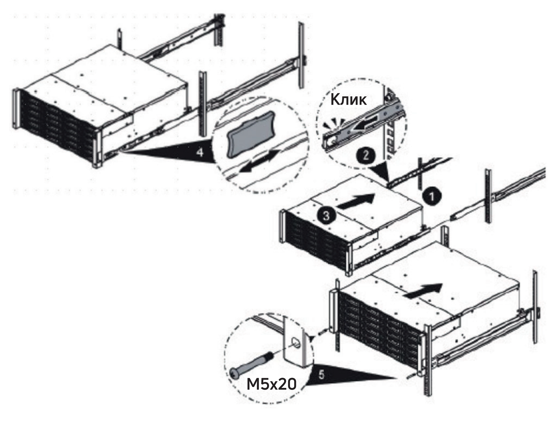

4. Установите шасси в стойку:

   1. Полностью выдвиньте среднюю часть рельсов в зафиксированное положение.

   2. Убедитесь, что фиксатор шарикоподшипника расположен в передней части средней направляющей.

   3. Вставьте шасси в среднюю направляющую.

   4. Когда шасси остановится, разблокируйте фиксатор и задвиньте шасси в стойку до упора.

   5. Используйте винты M5x20 для крепления шасси к стойке.



5. Требования к условиям эксплуатации¶

Серверное помещение должно быть защищено от пыли и вредных веществ, при этом их концентрация не должна превышать предельно допустимые нормы.

СХД следует размещать на твёрдой ровной поверхности, вдали от источников повышенной влажности, чтобы исключить попадание влаги (пара, жидкостей) внутрь контроллерного шасси.

Не допускается эксплуатация СХД в условиях непосредственного воздействия солнечного света и вблизи источников тепла, поскольку повышенная температура может привести к неисправности оборудования.

Допустимые условия эксплуатации:

• температура воздуха — от +15 °C до +32 °C;

• относительная влажность — от 40 % до 80 % при температуре +25 °C, без конденсата;

• атмосферное давление — от 630 до 800 мм рт. ст. (от 84 до 107 кПа).

6. Подключение к СХД¶

6.2. Подключение кабелей и включение электропитания¶

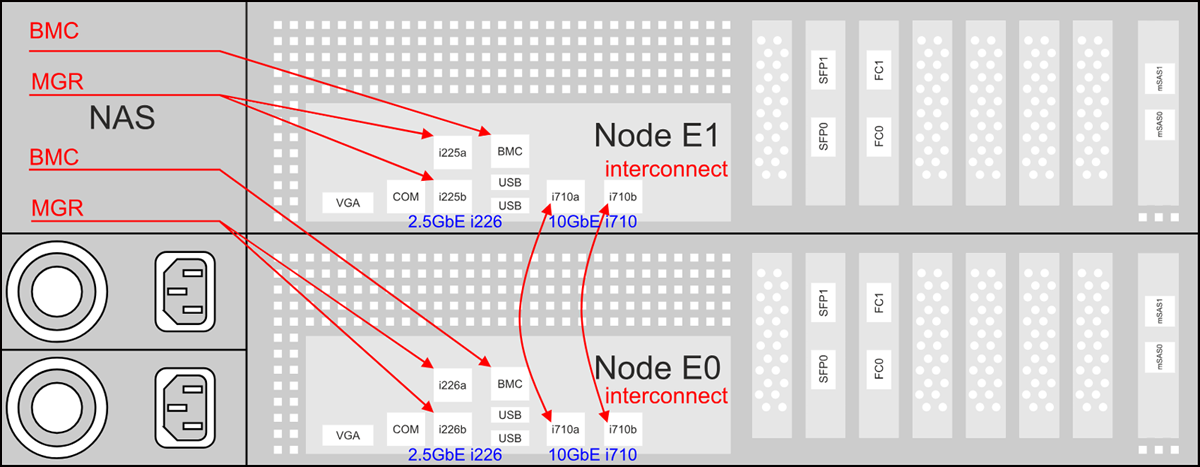

Подключите кабели к СХД в соответствии со схемой:

Для подключения и включения электропитания выполните следующие действия:

1. Убедитесь, что распределители электропитания стойки (PDU) подключены к питающей электросети, а автоматические выключатели стойки находятся в положении ON.

2. Подключите кабели электропитания к разъемам модулей питания обоих контроллеров СХД. Закрепите каждый кабель кабельным зажимом, если он предусмотрен конструкцией модуля питания.

3. Если используются модули дискового расширения, подключите кабели электропитания к их модулям питания и закрепите кабели аналогичным образом.

4. Подключите кабели электропитания СХД и модулей дискового расширения к распределителям электропитания стойки.

5. Если используются модули дискового расширения, включите их электропитание и дождитесь завершения загрузки всех модулей.

6. Включите электропитание обоих контроллеров СХД кнопками на передней панели. Порядок включения контроллеров не имеет значения.

7. Дождитесь завершения начальной загрузки СХД. Загрузка может занять 10–15 минут. Перед переходом к настройке убедитесь в готовности системы по состоянию световых индикаторов на передней панели.

Предупреждение

Если используются модули дискового расширения, включайте контроллеры СХД только после завершения загрузки всех модулей.

Примечание

Убедитесь, что кабели электропитания надежно закреплены в разъемах модулей питания. Ненадежное подключение может привести к случайному отключению электропитания.

7. Кнопки управления и индикаторы на передней панели СХД¶

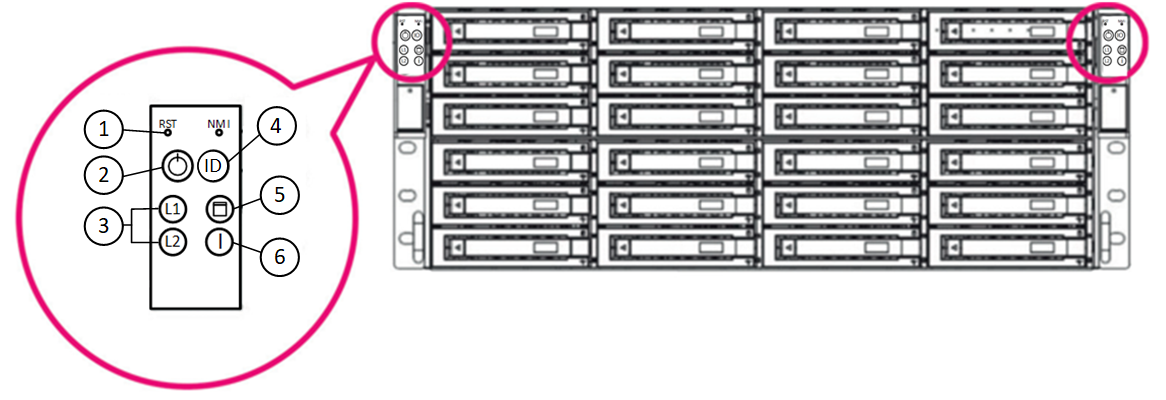

Передняя панель СХД:

1. Кнопка Reset.

2. Кнопка включения питания с подсветкой;

3. Активность портов LAN1, LAN2;

4. Кнопка ID с подсветкой;

5. Индикатор жесткого диска (не активен для SSD);

6. Индикатор ошибки контроллера.

8. Настройка системы¶

К каждой поставляемой системе приложен технический паспорт оборудования, в котором указаны IP-адреса системы, логин и пароль для подключения.

Чтобы перенастроить IP-адреса контроллера СХД подключитесь к управляющему интерфейсу MAIN по протоколу SSH.

1. Подключение по SSH к системе

Для подключения к системе скачайте SSH клиент (Putty или аналог).

В паспорте оборудования указан IP-адрес управляющего интерфейса (MAIN), к которому необходимо подключиться и перенастроить сетевые интерфейсы.

Пользователь по умолчанию: admin

Пароль для подключения по SSH: Указан в паспорте СХД. Можно уточнить в службе технической поддержки производителя.

После успешного соединения, у вас отобразится интерфейс консоли AERODISК.

2. Настройка сетевых интерфейсов

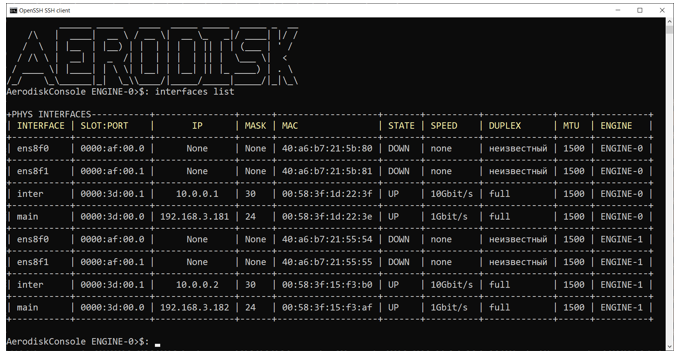

Для просмотра настроенных интерфейсов необходимо ввести команду «interfaces list».

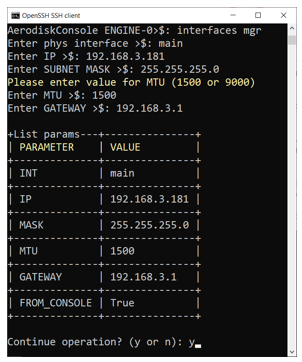

Для перенастройки IP-адресов ПАК необходимо ввести команду «interfaces mgr».

Запустится процедура по назначению IP-адреса.

Необходимо задать:

• физический интерфейс (main);

• IP-адрес;

• маску подсети;

• MTU;

• шлюз;

• подтвердить операцию (ввести «y»).

Важно: Аналогичную операцию необходимо выполнить для второго контроллера

3. Настройка кластера

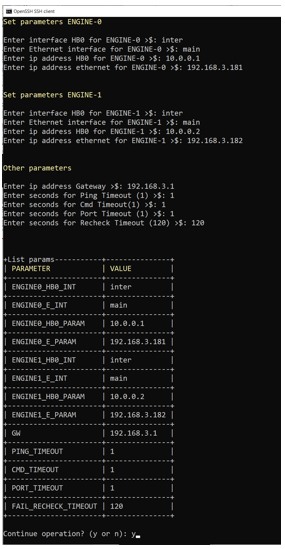

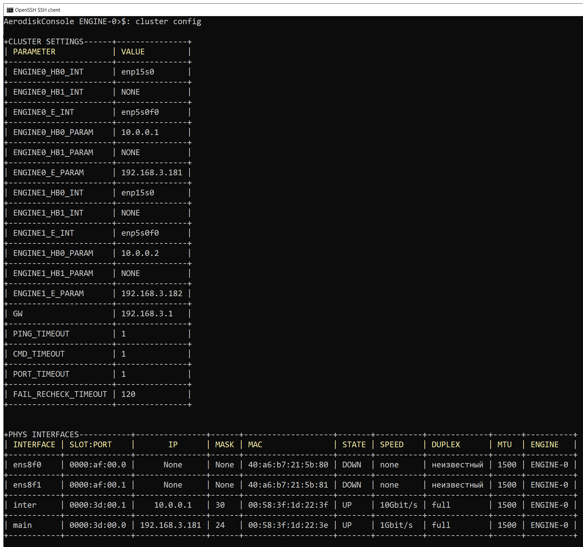

Для настройки кластера системы Вам необходимо ввести команду «cluster config».

Запустится процедура смены настроек кластера системы.

Необходимо задать:

• интерфейс интерконнекта первого контроллера (далее - ENGINE-0): inter

• интерфейс менеджмента ENGINE-0: main

• IP-адрес интерконнекта ENGINE-0: 10.0.0.1 (Обязательно, по умолчанию)

• IP-адрес управляющего интерфейса ENGINE-0: «Укажите IP-адрес»

• интерфейс интерконнекта второго контроллера (далее - ENGINE-1): inter

• интерфейс менеджмента ENGINE-1: main

• IP-адрес интерконнекта ENGINE-1: 10.0.0.2 (Обязательно, по умолчанию)

• IP-адрес управляющего интерфейса ENGINE-1: «Укажите IP-адрес»

• IP-адрес шлюза: «Укажите IP-адрес»

• таймаут опроса сетевых интерфейсов (по умолчанию): 1

• таймаут консоли (по умолчанию): 1

• таймаут порта (по умолчанию): 1

• таймаут повторной проверки (по умолчанию): 120

Важно: Аналогичную операцию необходимо сделать на втором контроллере.

Параметры настроек кластера должны быть одинаковы на двух контроллерах.

9. Подключение к веб-интерфейсу¶

Откройте любой поддерживаемый веб-браузер, в адресной строке введите IP-адрес управляющего интерфейса (MAIN) одного из контроллеров СХД в следующем формате: http://<IP_address>.

На открывшейся странице введите логин и пароль для веб-интерфейса (указаны в паспорте СХД) и нажмите «Войти».

10. Дальнейшие шаги¶

Используйте данное руководство администратора для создания дисковых групп, логических томов и файловых систем и организации доступа к ним.

11. Получение технической поддержки¶

Ремонт и техническое обслуживание СХД в периоды гарантийного и послегарантийного сроков службы осуществляется в авторизованных сервисных центрах поставщика.

Установку и ремонт дополнительных устройств и модулей производят специалисты сервисных центров поставщика. Сведения о местонахождении авторизованных сервисных центров «Аквариус» приведены в приложении к Руководству по Эксплуатации.

Служба технической поддержки: 8 800 250-26-00, https://aerodisk.ru/support/
