Настройка блочного доступа по iSCSI для ESXi¶
Настройка iSCSI для ESXi vSphere Client¶
Перед началом настройки iSCSI на сервере ESXi убедитесь, что созданы:
минимум один IP-ресурс;
минимум один iSCSI-target.
Ниже описаны действия для настройки iSCSI для версий ESXi 5.5/6 с помощью Vmware vSphere Client.
Для настройки iSCSI на сервере ESXi выполните следующие действия:
запустите vSphere Client;
Перейдите в меню
«Configuration» >> «StorageAdapters»и нажмите кнопку «Add…»;выберите «Add software iSCSI Adapter» и нажмите «Ок»;

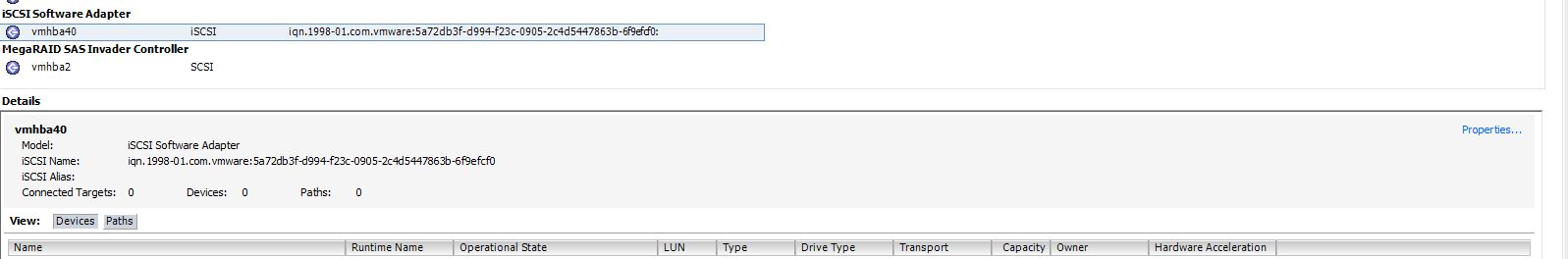

скопируйте созданный IQN;
перейдите в веб-интерфейс управления СХД AERODISK;
перейдите в меню
«Блочный доступ» >> «iSCSI» >> вкладка «Группы»;нажмите кнопку «Создать группу»;
укажите имя группы, выберите таргет, укажите IQN (ранее скопированный IQN из vSphereClient) инициатора и нажмите «Подтвердить»;
создайте маппинг;
перейдите в vSphere Client;
перейдите в меню
«Configuration» >> «Storage Adapters»;нажмите правой кнопкой мыши на ранее созданный iSCSI адаптер, выберите «Dynamic Discovery» и введите VIP, выбранный в качестве портала для таргета с СХД.
Настройка iSCSI завершена.
Примечание
Со стороны гипервизора обязательно нужно выключать все кэши на примапленных дисках, чтобы избежать риска потери данных.
Настройка iSCSI для ESXi vSphereWebClient¶
Перед началом настройки iSCSI на сервере ESXi убедитесь, что созданы:
минимум один IP-ресурс;
минимум один iSCSI-target.
Ниже описаны действия для настройки iSCSI для версий ESXi 6/6.5/6.7 с помощью VMwarev Sphere Web Client.
Для настройки iSCSI на сервере ESXi выполните следующие действия:
запустите в браузере VMware vSphere Web-Client;
перейдите в меню
«Storage» >> «Adapters»;нажмите на «Configure iSCSI». В строке «iSCSI Enabled» выберите «Enable»;
скопируйте созданный IQN (строка «Name&alias»);
перейдите в веб интерфейс управления СХД AERODISK;
перейдите в меню
«<Блочный доступ» >> «iSCSI» >> «вкладка «Группы»;нажмите кнопку «Создать группу»;
укажите имя группы, выберите таргет, укажите IQN (ранее скопированный IQN из vSphere Client) инициатора и нажмите «Подтвердить»;
создайте маппинг;
перейдите в vSphere Web-Client;
перейдите в меню
«Storage» >> «Adapters»;нажмите на «Configure iSCSI». В строке «iSCSI Enabled» выберите «Enable»;

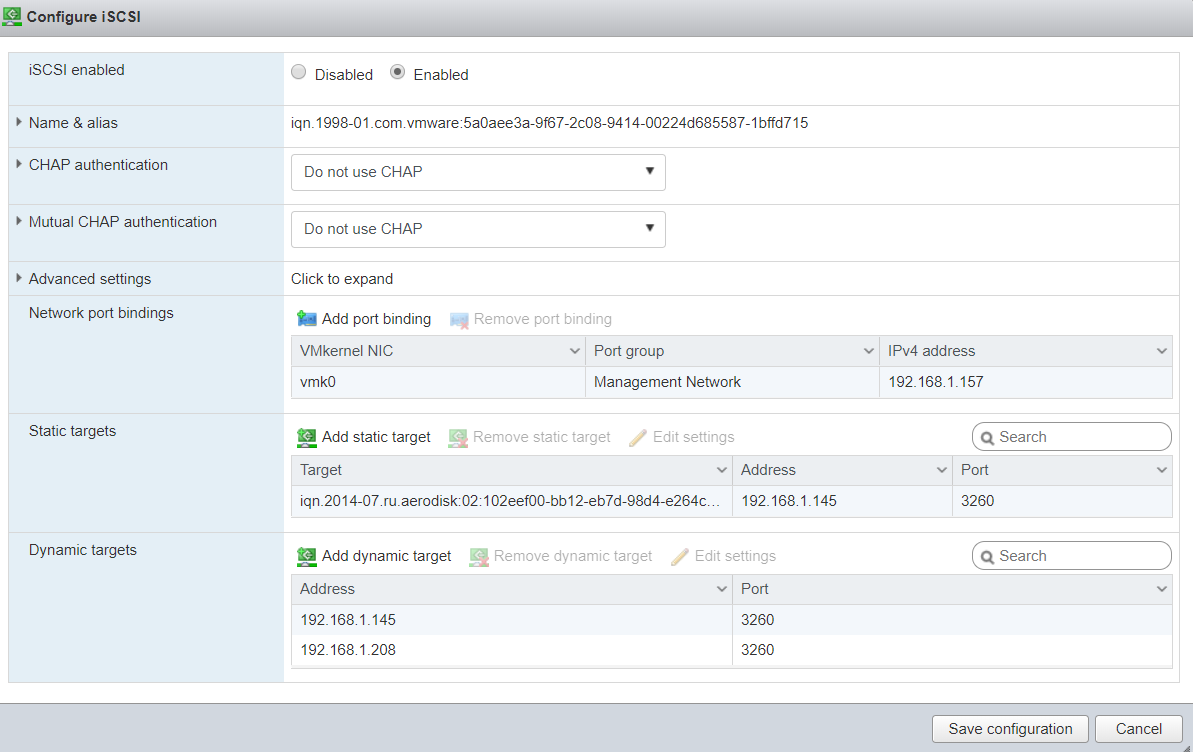

нажмите на кнопку «Add dynamic target» и в строке ниже введите виртуальный IP, выбранный в качестве портала для iSCSI таргета. Нажмите «Save configuration».
Настройка iSCSI завершена.
Примечание
Со стороны гипервизора обязательно нужно выключать все кэши на примапленных дисках, чтобы избежать риска потери данных.
