Настройка Fibre Channel¶
Для настройки подключения по Fibre Channel необходимо предварительно создать Дисковую группу RDG/DDP и создать логические тома на основе этой группы.

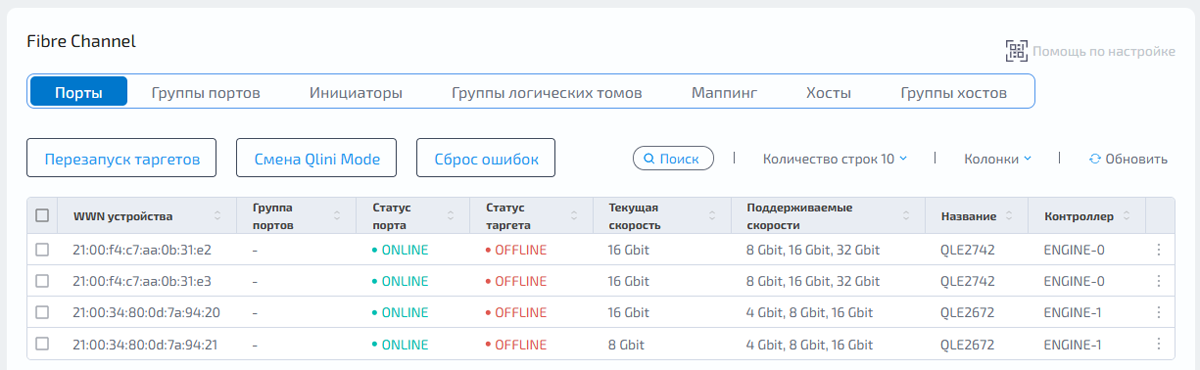

Перейдите в раздел Блочный доступ >> Fibre Channel >> Порты.
Проверьте доступность FC-портов и убедитесь, что порты активны.

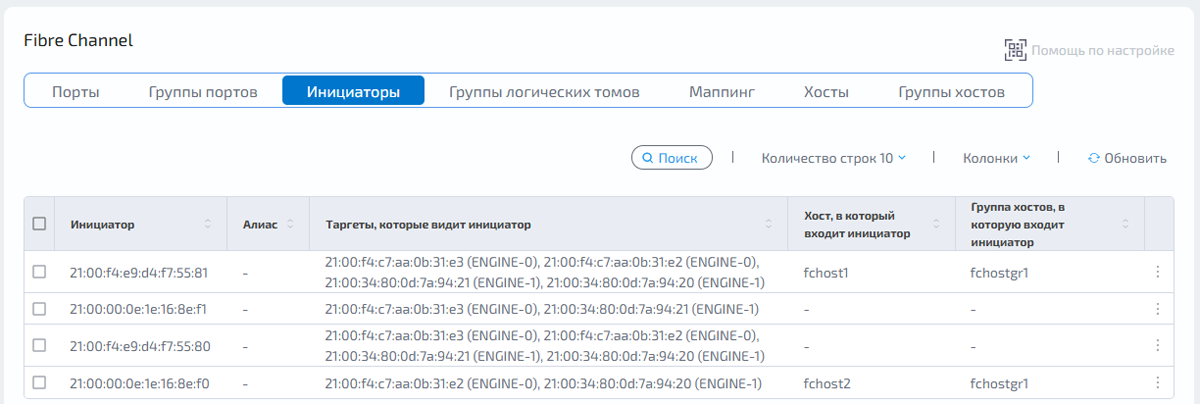

Перейдите в раздел Блочный доступ >> Fibre Channel >> Инициаторы
Убедитесь, что видны инициаторы хоста в системе, в случае необходимости настройте зонинг через SAN коммутаторы.
Создание группы¶
Чтобы создать новую Fibre Channel-группу, выполните следующие действия:
подключите хост(ы) к СХД напрямую или через коммутатор;
выполните настройки FC на хостах/серверах;
выполните зонирование, если СХД и серверы подключены через коммутаторы;
Примечание
Одна зона должна включать в себя один таргет с СХД и любое поддерживаемое коммутатором количество инициаторов со стороны серверов/хостов. Желательно, чтобы инициаторы хостов, входящие в зоны, были однотипные, например, кластер серверов VMware. Включение более одного таргета с СХД в зону НЕ допускается!

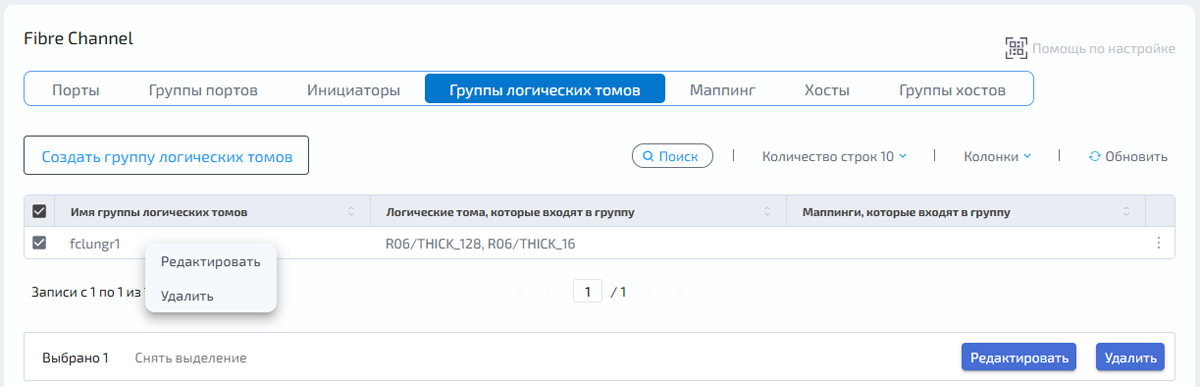

перейдите во вкладку
«Блочный доступ»>> «Fibre channel» >> «Группы логических томов»;

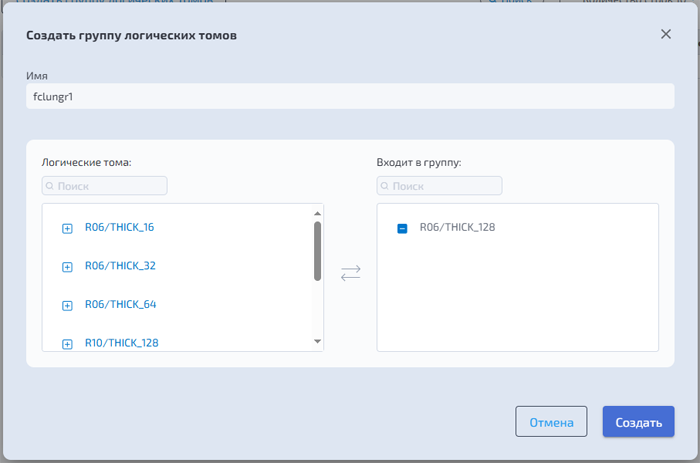

нажмите кнопку «Создать группу логических томов»:
укажите имя группы (обязательно);
укажите какие тома будут входить в группу (обязательно);
нажмите «Создать».
Создание маппинга¶
После создания группы, необходимо создать «Маппинг».
Перейдите в раздел Блочный доступ >> Fibre Channel >> Маппинг.
Маппинг создается после создания логического тома RDG/DDP.

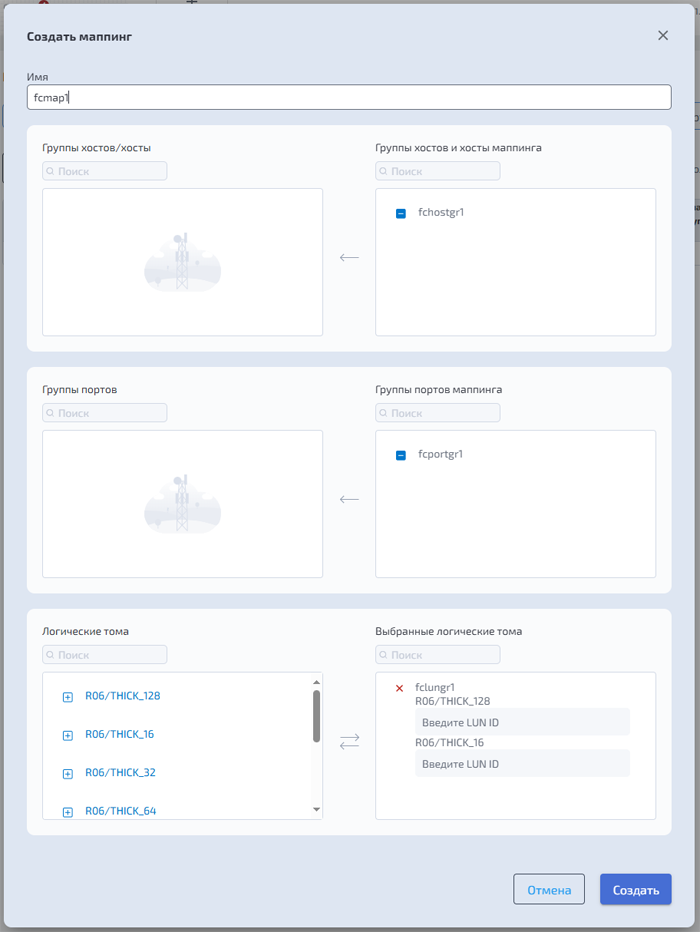

Чтобы создать маппинг нажимите на кнопку “Создать маппинг”, после этого происходит открытие модального окна “Создать маппинг”:
В результате вы создадите связь между LUN на СХД и хостом/сервером.
