Создание и организация дисковых групп RDG/DDP

• Для организации хранения данных, необходимо заранее определить какой тип RAID группы планируется к использованию, определить файловый или блочный доступ ввод-вывода данных, требуемый объем хранения под задачи.

• В качестве помощи, рекомендуем воспользоваться нашим руководстве Организация групп хранения данных (AERODISK RAID-guide).

• Для создания, например, дисковой группы RDG необходимо выполнить следующие действия:

1. Перейдите в меню: «Подсистема хранения» >> «RDG» >> «Группы»;

2. Нажмите «Создать группу» в левом верхнем углу окна;

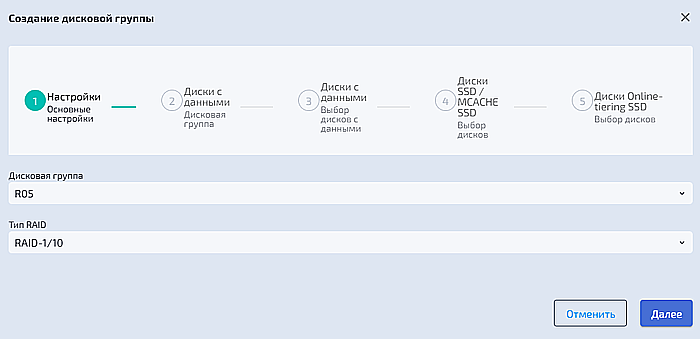

3. В открывшемся модальном окне выбирите:



• Название дисковой группы. По умолчанию выбрано R00.

• Тип RAID (возможные типы: RAID 1/10, RAID 5/50, RAID 6/60, RAID 6P/60P). По умолчанию выбран RAID 1/10.

  • RAID 1/10: отсутствует поле “Структура RAID”.

  • RAID 5/50: мин/макс кол-во дисков для данных - 2/16 (поле “Количество дисков данных”), для четности 1 (поле “Количество дисков четности”).

  • RAID 6/60: мин/макс кол-во дисков для данных - 2/16 (поле “Количество дисков данных”), для четности 2 (поле “Количество дисков четности”).

  • RAID 6P/60P: мин/макс кол-во дисков для данных - 5/16 (поле “Количество дисков данных”), для четности 3 (поле “Количество дисков четности”).

Если все поля на текущем шаге заполнены, то пиктограмма в названии шага имеет зеленую индикацию и при переходе на следующий шаг в пиктограмме отображается галочка.

Для перехода к следующему шагу нажмите на кнопку “Далее”.

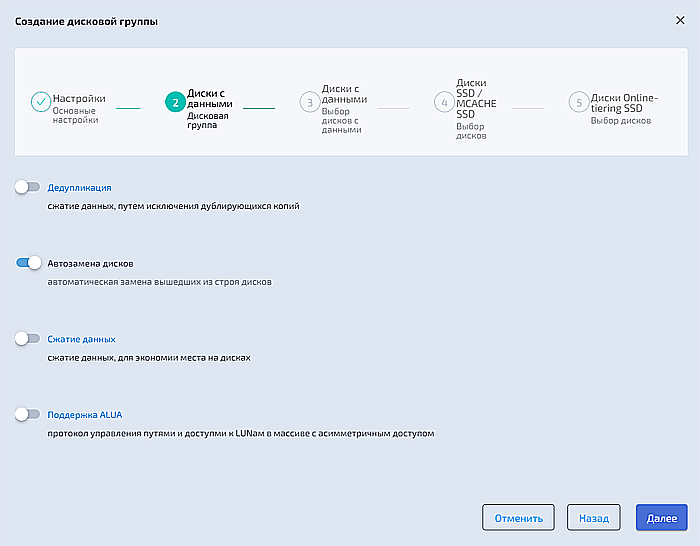

4. Выберите следующие настройки работы с данными и дисками:



• Дедупликация (вкл/выкл тумблер, по умолчанию выкл).

• Автозамена дисков (вкл/выкл тумблер, по умолчанию вкл).

• Сжатие данных (вкл/выкл тумблер, по умолчанию выкл).

• Поддержка ALUA (вкл/выкл тумблер, по умолчанию выкл).

Для перехода к следующему шагу нажимите на кнопку “Далее.

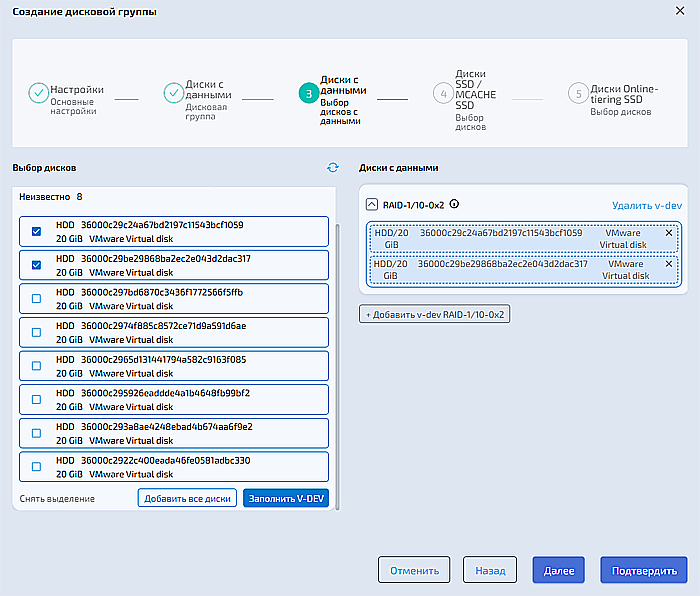

5. Выберите требуемое количество дисков для данных из перечня доступных дисков.



В строке рядом с каждым диском доступен для выбора чек-бокс, при нажатии на который осуществляется добавление дисков. Также доступны следующие элементы в блоке “Выбор дисков”:

• Кнопка “Добавить все диски” - осуществляется добавление всех доступных дисков в V-DEV.

• Кнопка “Заполнить V-DEV” - осуществляется заполнение доступных V-DEV дисками (количество V-DEV зависит от выбранной структуры RAID).

• Элемент “Свернуть/Развернуть” - скрывает/раскрывает содержимое каждого из блоков.

В блоке “Диски с данными” добавьте V-DEV в зависимости от выбранной структуры RAID при нажатии на кнопку “Добавить v-dev”, также Вы можете удалить созданные V-DEV при нажатии на кнопку “Удалить v-dev”.

Если в V-DEV не хватает дисков, то система выводит сообщение “Имеются неполные группы”.

Если на предыдущем шаге заполнены все обязательные поля, то можно создать дисковую группу при нажатии на кнопку “Подтвердить”.

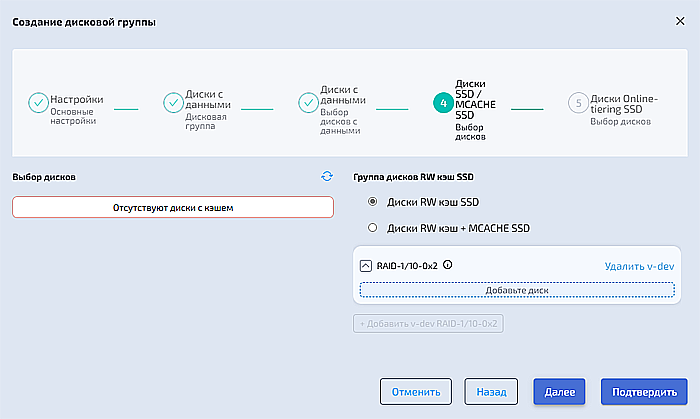

6. Добавьте требуемое количество дисков для кэширования в группу.



Для этого выберите тип кэширования, выбрав радио-кнопку, расположенную рядом с соответствующим типом. В рамках каждого типа доступен свой перечень дисков (при их наличии в системе). При добавлении диски автоматически группируются в V-DEV.

Также доступны следующие элементы в блоке “Выбор дисков”:

• Кнопка “Добавить все диски” - осуществляется добавление всех доступных дисков в V-DEV.

• Кнопка “Заполнить V-DEV” - осуществляется заполнение доступных V-DEV дисками (количество V-DEV зависит от выбранной структуры RAID).

• Кнопка “Снять выделение” - убирает чек-бокс со строк с дисками и удаляет их из V-DEV.

• Элемент “Свернуть/Развернуть” - скрывает/раскрывает содержимое каждого из блоков.

В блоке “Группа дисков RW кэш SSD” возможно добавить V-DEV в зависимости от выбранной структуры RAID при нажатии на кнопку “Добавить v-dev”, а также возможно удалить созданные V-DEV при нажатии на кнопку “Удалить v-dev”.

Если в V-DEV не хватает дисков, то система выводит сообщение “Имеются неполные группы”.

Если диски вообще не были выбраны, то под незаполненным полем выводится сообщение о необходимости заполнения, при этом пиктограмма в названии имеет зеленую индикацию, так как данный шаг не является обязательным для заполнения.

Если диски с кэшем отсутствуют, то система в блоке “Выбор дисков” выводит сообщение “Отсутствуют диски с кэшем”.

Для перехода к следующему шагу нажимите на кнопку “Далее”.

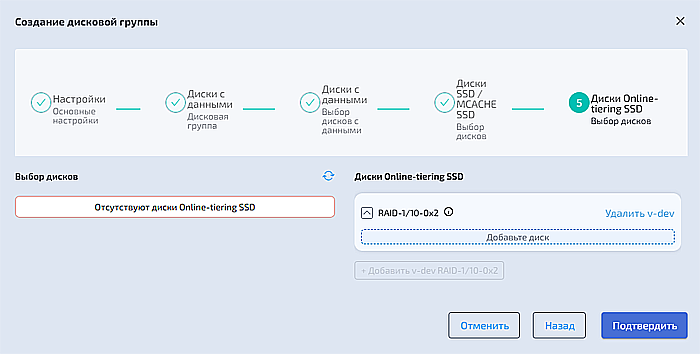

7. Добавьте требуемое количество дисков, доступных для использования функционала Online-tiering. При добавлении диски автоматически группируются в V-DEV.



Также доступны следующие элементы в блоке “Выбор дисков”:

• Кнопка “Добавить все диски” - осуществляется добавление всех доступных дисков в V-DEV.

• Кнопка “Заполнить V-DEV” - осуществляется заполнение доступных V-DEV дисками (количество V-DEV зависит от выбранной структуры RAID).

• Кнопка “Снять выделение” - убирает чек-бокс со строк с дисками и удаляет их из V-DEV.

• Элемент “Свернуть/Развернуть” - скрывает/раскрывает содержимое каждого из блоков.

В блоке “Диски Online-tiering SSD” добавьте V-DEV в зависимости от выбранной структуры RAID при нажатии на кнопку “Добавить v-dev”, а также могу удалить созданные V-DEV при нажатии на кнопку “Удалить v-dev”.

Если в V-DEV не хватает дисков, то система выводит сообщение “Имеются неполные группы”.

Если диски вообще не были выбраны, то под незаполненным полем выводится сообщение о необходимости заполнения, при этом пиктограмма в названии имеет зеленую индикацию, так как данный шаг не является обязательным для заполнения.

Если диски с кэшем отсутствуют, то система в блоке “Выбор дисков” выводит сообщение “Отсутствуют диски с кэшем”.

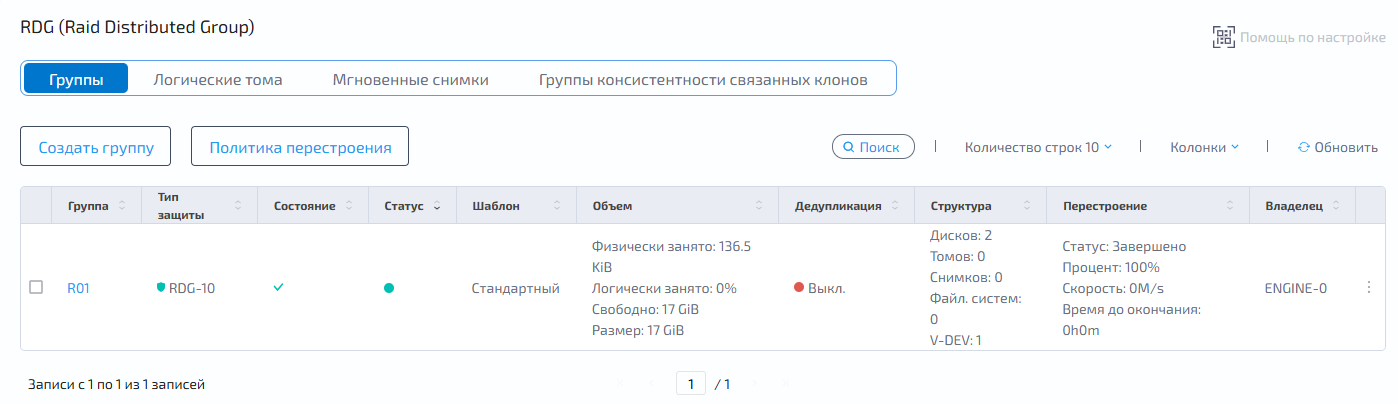

Создание группы RDG осуществляется только после подтверждения действия в модальном окне, новая запись должна появиться в таблице на вкладке «Группы».

Создание логического тома¶

После создания дисковой группы:

1. Откройте меню: «Подсистема хранения» >> «RDG» >> «Логические тома»;

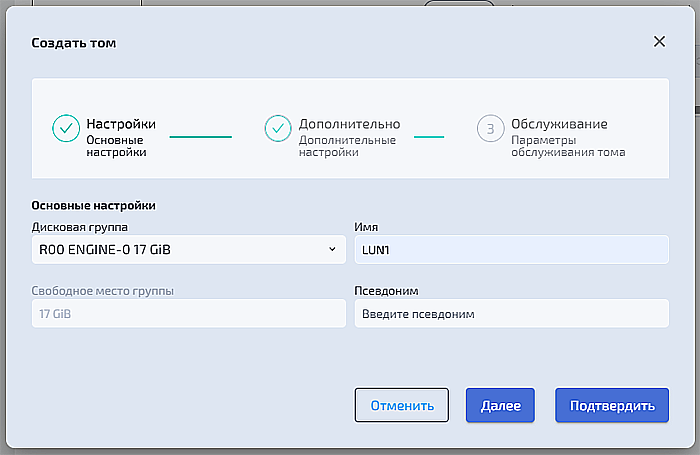

2. В левом верхнем углу нажмите кнопку «Создать том», после этого происходит открытие модального окна “Создать том”:

В открывшемся модальном окне укажите:

• Дисковую группу.

• Имя логического тома (обязательно для заполнения).

• Псевдоним логического тома (необязательно для заполнения).

Если в поле ввода введено недопустимое значение, система подсвечивает такие поля красным и выводит сообщение со справочной информацией о данных, которые могут быть использованы.

Для перехода к следующему шагу нажмите на кнопку “Далее”.

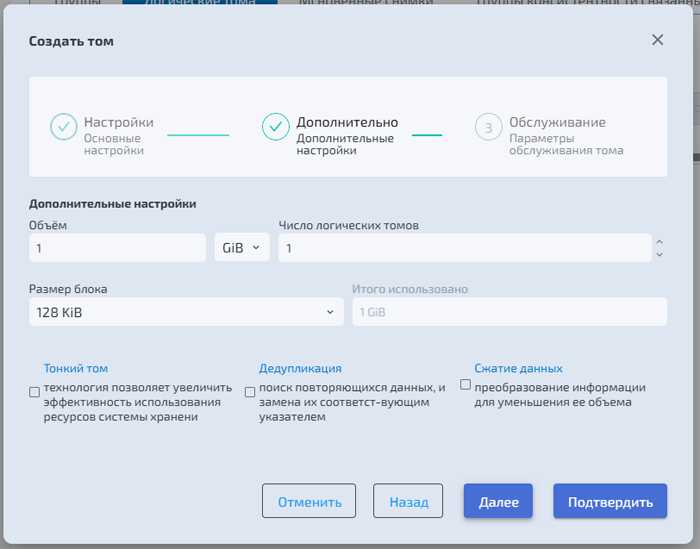

3. Во втором модальном окне укажите:

• Объём логического тома (обязательно для заполнения).

• Единицу измерения объёма логического тома.

• Число логических томов (обязательно для заполнения, по умолчанию 1).

• Размер блока логического тома.

Также Вы можете указать следующие настройки:

• Тонкий том (чек-бокс Вкл/Выкл).

• Дедупликация (чек-бокс Вкл/Выкл).

• Сжатие данных (чек-бокс Вкл/Выкл).

Для перехода к следующему шагу нажмите на кнопку “Далее”.

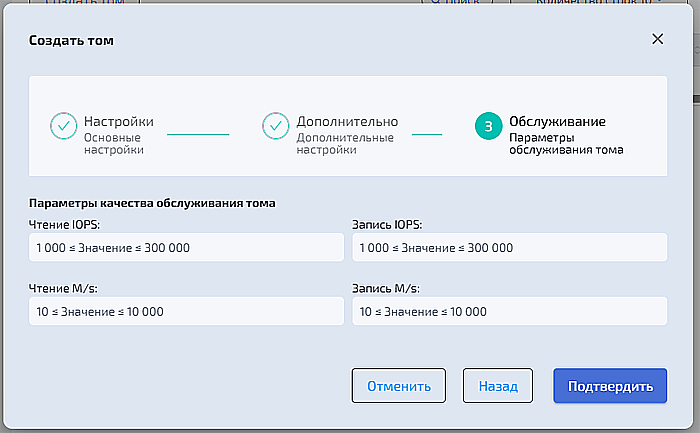

4. В третьем модальном окне укажите следующие параметры качества обслуживания тома:

• Чтение IOPS.

• Запись IOPS.

• Чтение M/s.

• Запись M/s.

Если введенное значение в каком-либо из полей ввода не попадает в указанный интервал значений, то система выделяет поле ввода красной цветовой индикацией

5.Создание логического тома осуществляется только после подтверждения действия в модальном окне, новая запись должна появиться в таблице на вкладке «Логические тома».

Создание VIP¶

Для того, чтобы предоставить какой-либо ресурс по сети (блочное устройство или файловый ресурс) необходимо на созданную группу RDG/DDP назначить виртуальный IP адрес (VIP).

• Группы DDP поддерживают работу только с блочным доступом (iSCSI, FC).

• Группы RDG поддерживаются работу, как с файловым доступом (SMB, NFS) так и с блочным (iSCSI, FC).

Для примера презентуем созданный том хосту по iSCSI.

Для создания VIP выполните следующие действия:

1. Перейдите в меню: «Сетевые интерфейсы >> «IP ресурсы»

2. Нажмите «Создать ресурс» в левом верхнем углу окна

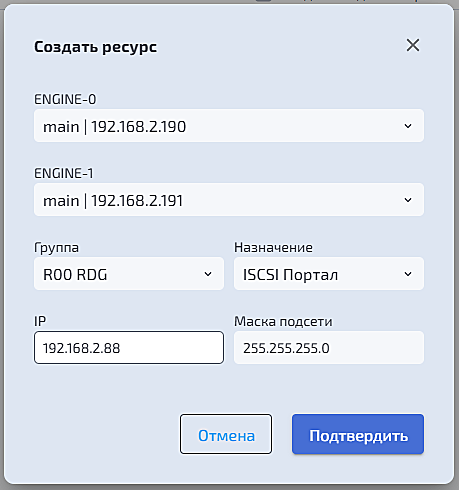

3. В открывшемся модальном окне для создания виртуального интерфейса необходимо:

• Выбрать интерфейс на ENGINE-0 (обязательное для ввода поле)

• Выбрать интерфейс на ENGINE-1 (обязательное для ввода поле)

• Выбрать доступную созданную RDG/DDP группу (обязательное для ввода поле, автоматический выбор из выпадающего списка)

• Выбрать назначение создаваемого IP-ресурса (обязательное для ввода поле, автоматический выбор из выпадающего списка):

  • iSCSI портал

  • репликация

  • метрокластер

• Указать IP-адрес (обязательное для ввода поле)

• Указать маску подсети (обязательное для ввода поле, по умолчанию 255.255.255.0)

4. Подтвердите действие.

Создание iSCSI-таргета¶

После создания IP-ресурса, выполните создание iSCSI Target:

1. перейдите на вкладку «Блочный доступ» >> «iSCSI» >> «Таргеты»

2. нажмите «Создать таргет»

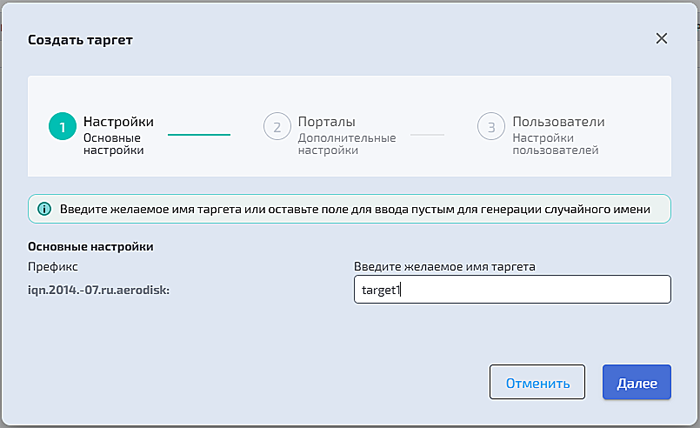

3. в модальном окне создания iSCSI таргета введите:

• имя таргета (обязательно);

4. нажмите «Далее»

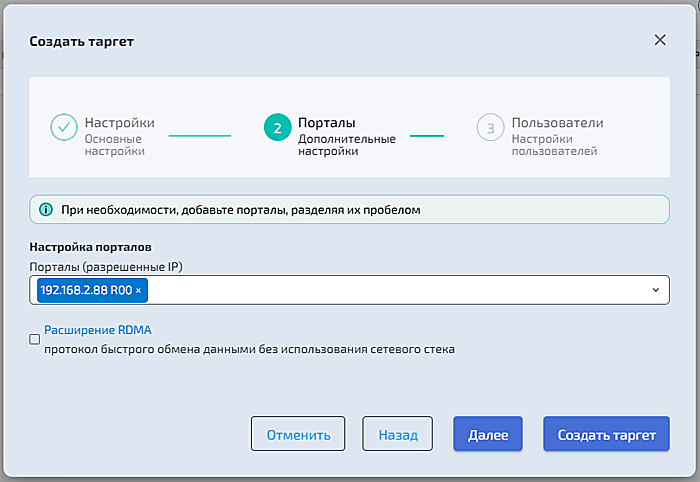

5. в новом модальном окне введите:

• разрешенный IP DDP/RDG группы (можно выбрать несколько, зажав CTRL) (обязательно);

• расширение RDMA – Вкл./Выкл. Поддержка режима прямого доступа к памяти (iSER);

6. нажмите «Создать таргет», если вы согласны создать таргет, или нажмите «Далее», если хотите указать пользователей

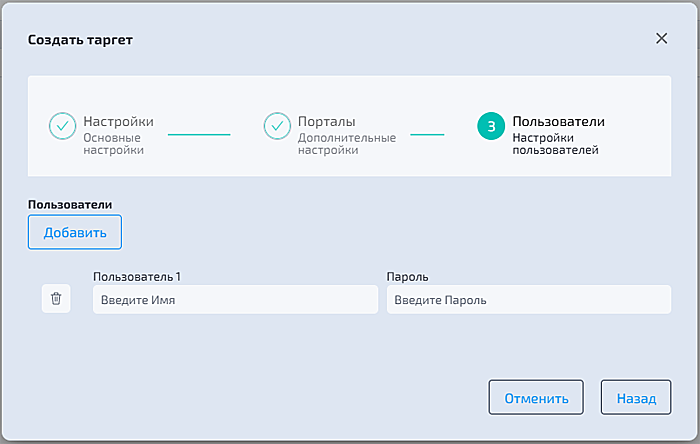

7. в опциональном модальном окне укажите:

• пользователей, имеющих доступ к таргету

• пароли пользователей - вводите только цифры и буквы. Длина пароля - от 12 символов

8. нажмите «Создать таргет»

После создания iSCSI-таргета он будет доступен в списке. Ему будет присвоен IQN, который требуется для подключения к хосту (IQN рекомендуется скопировать (Ctrl+C), т.к. далее он понадобится для включения в группу устройств).

Создание iSCSI маппинга¶

В завершении презентации логического тома RDG группы, необходимо создать маппинг.

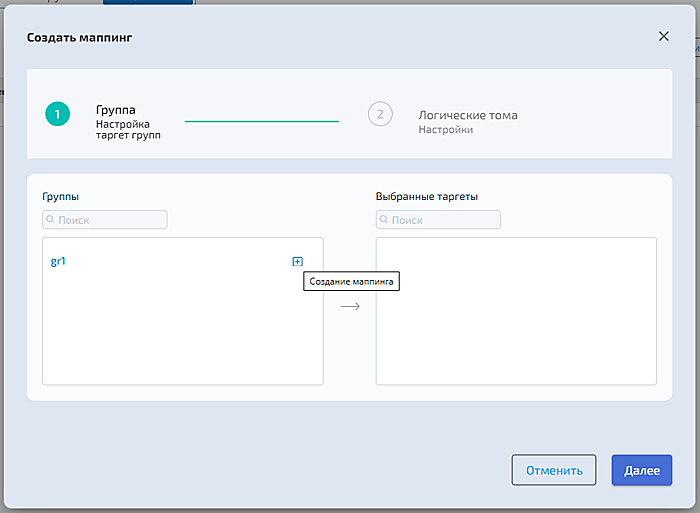

1. Чтобы создать маппинг перейдите на вкладку «Блочный доступ» >> «iSCSI» >> «Маппинг» и нажмите на кнопку “Создать маппинг”, после этого происходит открытие модального окна “Создать маппинг”:

В открывшемся модальном окне добавьте созданную iSCSI-группу. Нажмите «Далее».

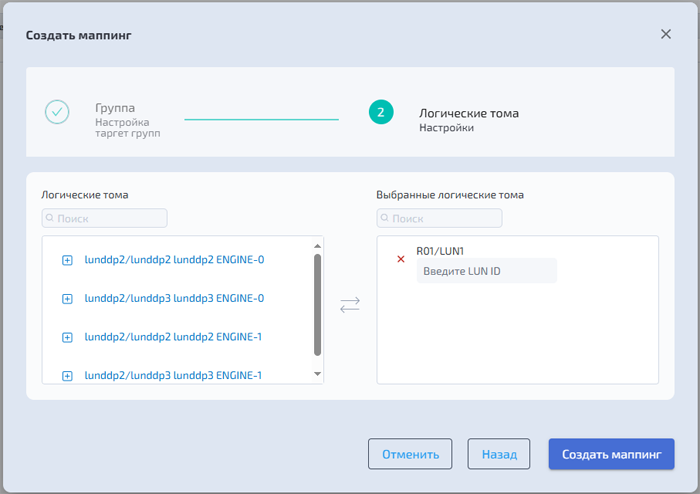

2. В открывшемся модальном окне добавьте созданные логические тома.

Подключение к Windows¶

После выполнения настроек по мапиингу на СХД AERODISK, откройте на хосте Windows 10/2012/2016/2019 программу «Инициатор iSCSI».

Далее вкладка «Конечные объекты», в поле «Объект» введите IP адрес ранее созданного виртуального интерфейса и нажмите «Быстрое подключение».

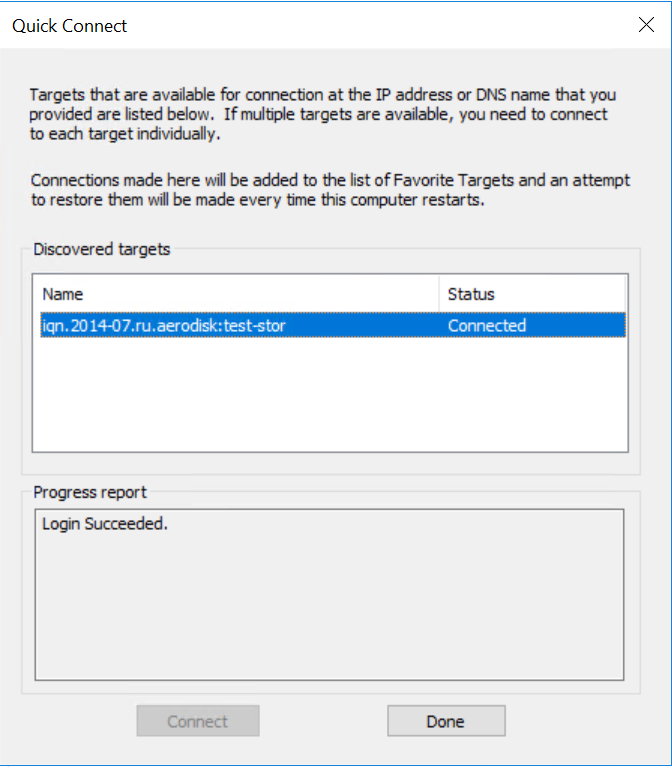

Вы увидите о сообщение об успешном подключении таргета к хосту.

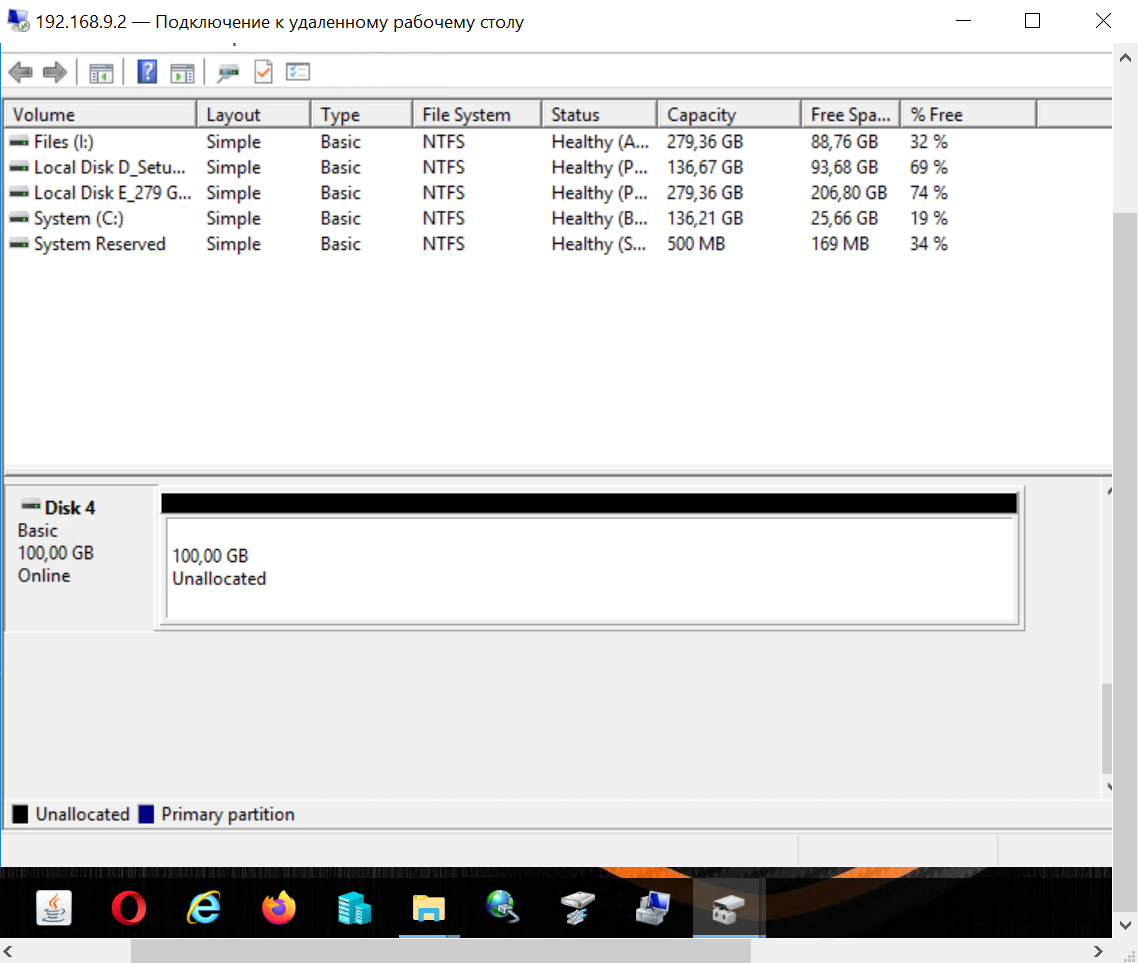

Далее перейдите в оснастку «Управление дисками» на ОС, вы увидите презентованный логический том.
