Настройка для Windows Server 2008 и выше¶

Настройка мультипасинга FC для Windows Server 2008 и выше¶

Перед началом настройки мультипасинга FC на сервере Windows server убедитесь, что созданы:

• Минимум одна группа устройств Fibre Channel

• Минимум один маппинг

Приведенные ниже настройки актуальны для версий Windows server: 2008, 2008 R2, 2012, 2012 R2, 2016, 2019.

Для настройки мультипасинга для протокола FC на сервере Windows Server выполните следующие действия:

1. зайдите на сервер, для которого будет выполняться настройка;

2. установите компонент MPIO;

3. откройте PowerShell;

4. введите последовательно следующие команды:

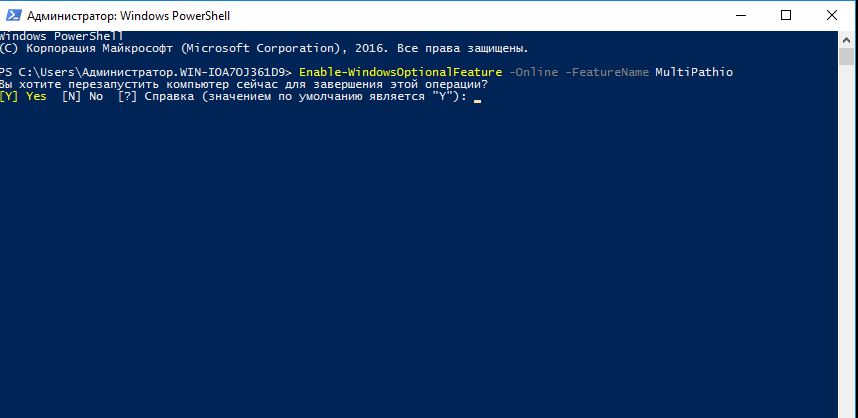

   • Enable-WindowsOptionalFeature –Online –FeatureName MultiPathIO

   • Enable-MSDSMAutomaticClaim –BusType SAS

   • Update-StorageProviderCache –DiscoveryLevel Full

   • Set-MPIOSetting -NewPathRecoveryInterval 20

   • Set-MPIOSetting -CustomPathRecovery Enabled

   • Set-MPIOSetting -NewPDORemovePeriod 30

   • Set-MPIOSetting -NewDiskTimeout 60

   • Set-MSDSMGlobalDefaultLoadBalancePolicy -Policy LQD

   • diskpart –> SAN POLICY=OnlineAll –> exit

   • Restart-Computer

Настройка мультипасинга завершена.

Настройка iSCSI для Windows Server 2008 и выше¶

Перед началом настройки iSCSI на сервере Windows Server убедитесь, что созданы:

• минимум один IP-ресурс;

• минимум один iSCSI-Target.

Для настройки iSCSI на сервере Windows Server выполните следующие действия:

1. зайдите на сервер, для которого будет выполняться настройка;

2. запустите утилиту «Инициатор iSCSI (iSCSI Initiator)»;

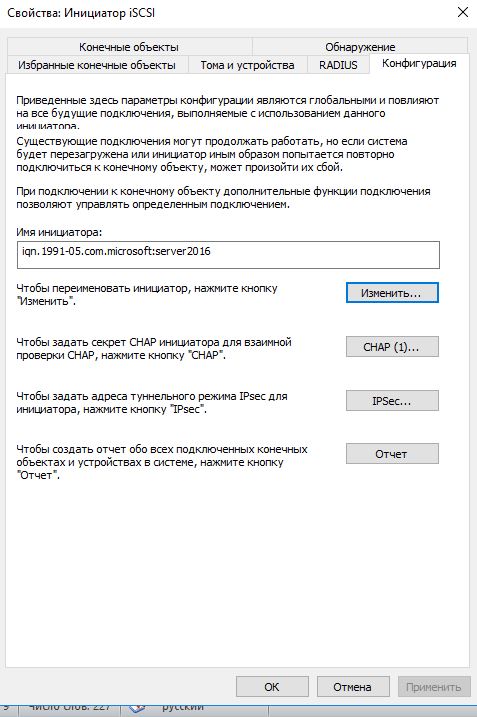

3. откройте вкладку «Конфигурация (Configuration)».



4. скопируйте IQN из окна утилиты;

5. перейдите в веб-интерфейс управления СХД AERODISK;

6. перейдите в меню «Блочный доступ» >> «iSCSI» >> вкладка «Группы»;

7. нажмите кнопку «Создать группу»;

8. укажите имя группы, выберите target, укажите IQN (ранее скопированный IQN из «Инициатор iSCSI») инициатора и нажмите «Подтвердить»

9. создайте маппинг;

10. перейдите в Windows Server;

11. откройте вкладку «Конечные объекты (Targets)». В поле «Объект (Target)» введите виртуальный IP, выбранный в качестве портала для iSCSI таргета и нажмите кнопку «Быстрое подключение (QuickConnect…)».

Настройка iSCSI завершена.
