Настройка параметров¶

Создание группы¶

Создание и организация дисковых групп RDG

• Для организации хранения данных, необходимо заранее определить какой тип RAID группы планируется к использованию, определить файловый или блочный доступ ввод-вывода данных, требуемый объем хранения под задачи.

• В качестве помощи, рекомендуем воспользоваться нашим руководстве Организация групп хранения данных (AERODISK RAID-guide).

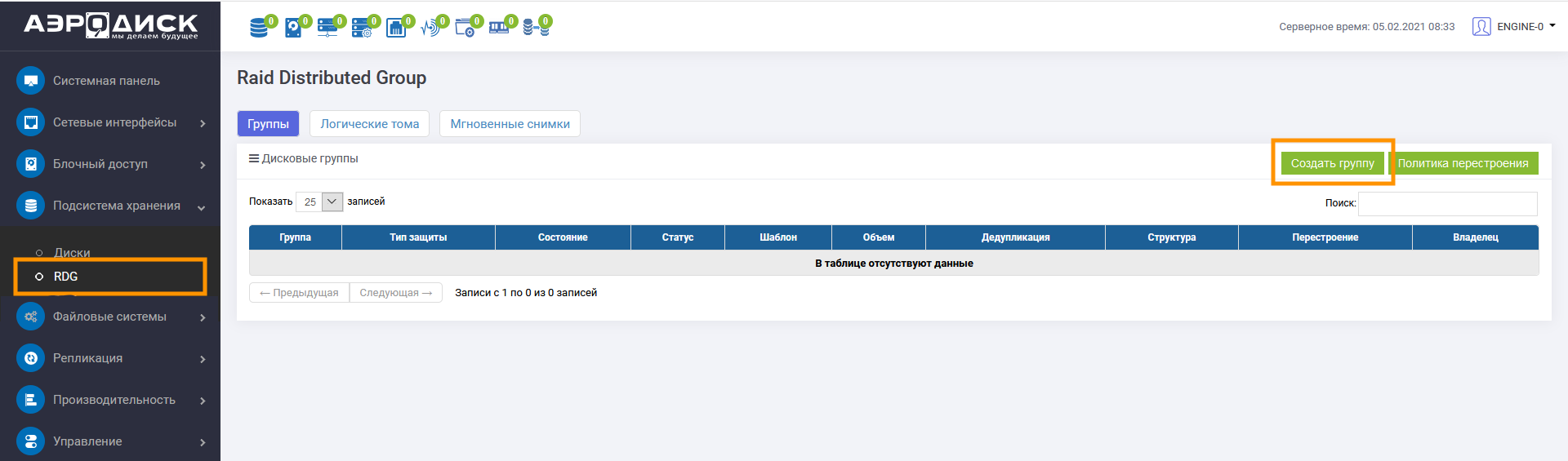

• Для создания дисковой группы необходимо выбрать пункт меню Подсистема хранения, далее RDG/DDP. Вкладка Группы, в правом углу нажать Создать группу.

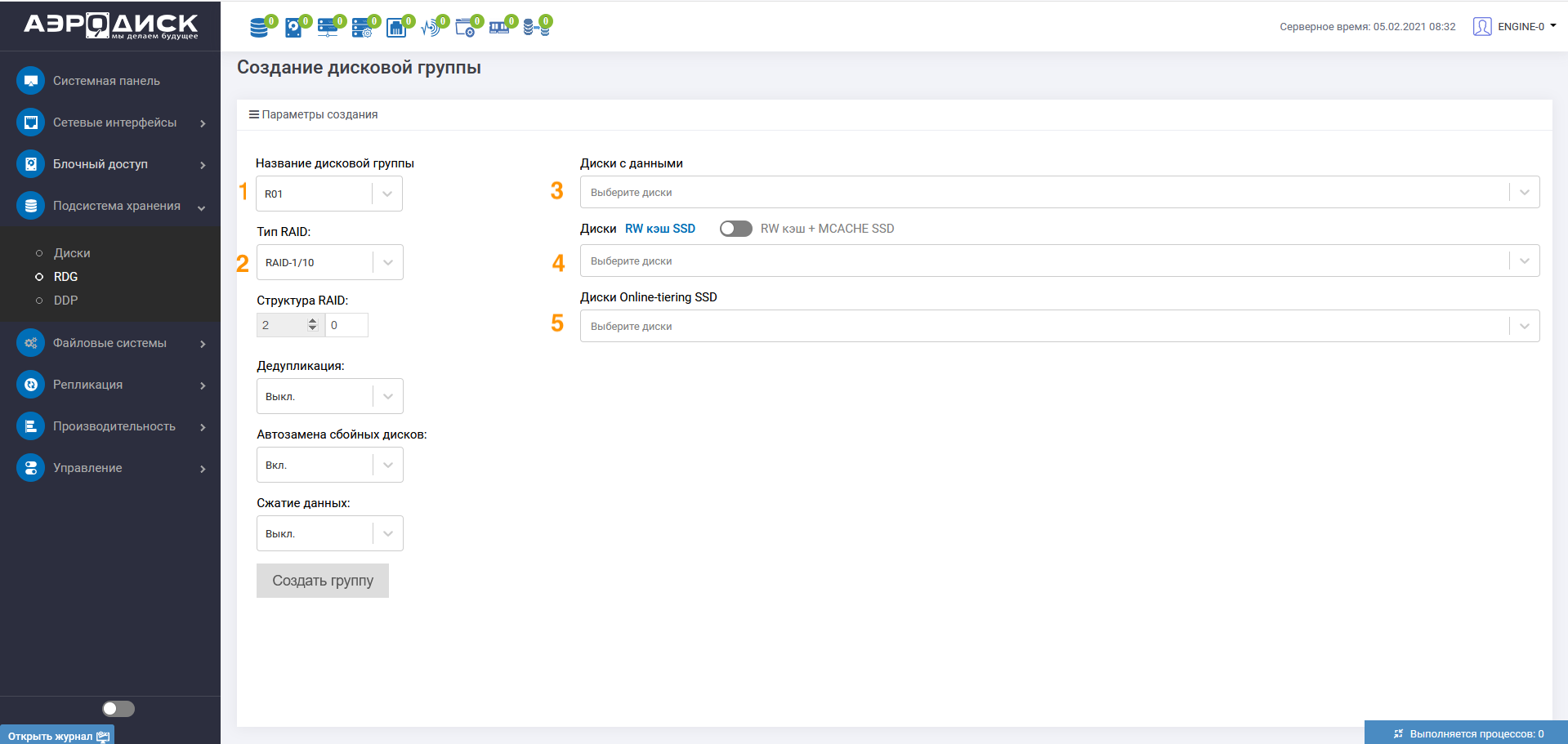

Откроется новое окно, в котором необходимо задать параметры создаваемой группы:

• выбрать имя группы;

• выбрать необходимый тип RAID;

• добавить диски с данными;

• добавить диски под кэш (при наличии лицензии);

• добавить диски под тиринг (при наличии лицензии);

• задать параметры дедупликации, автозамены и сжатия данных (при наличии лицензии).

Создание логического тома¶

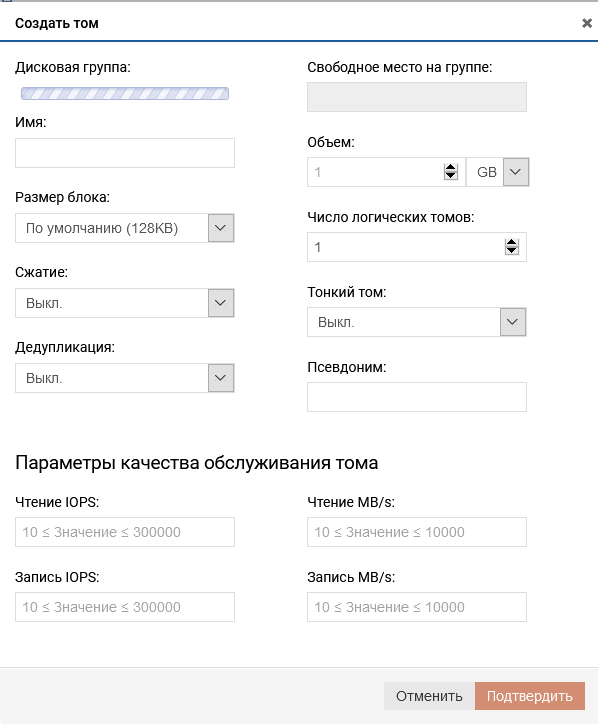

После создания дисковой группы, перейдите на вкладу Логические тома >> Создать том.

Далее выбираете и устанавливаете параметры для создаваемого логического тома:

• дисковая группа, группа в которой требуется создать RDG-LUN (обязательно);

• имя RDG-LUN (обязательно);

• объем (в GB/TB/PB/FULL) (обязательно);

• размер блока (обязательно). Доступные значения 4KB-128KB, если нет особенных требований, то рекомендуется размер блока устанавливать – 128KB. Для групп из NL-SAS дисков необходимо использовать размер блока 64KB или 128KB;

• число логических томов – сколько копий логических томов создать за одну операцию (если больше 1, то к имени тома добавляется _#, где # - число, обязательно);

• тонкий том (возможно сменить с Тонкий на Толстый после создания, обязательно);

• сжатие (включается только при создании и имеет приоритет перед настройкой в RDG группе, обязательно) (при наличии лицензии);

• дедупликация (включается только при создании и имеет приоритет перед настройкой в RDG группе, обязательно) (при наличии лицензии).

Создание VIP¶

Для того, чтобы предоставить какой-либо ресурс по сети (блочное устройство или файловый ресурс) необходимо на созданную группу RDG назначить виртуальный IP адрес (VIP).

• Группы RDG поддерживаются работу, как с файловым доступом (SMB, NFS) так и с блочным (iSCSI, FC).

Для примера презентуем созданный том до хоста по iSCSI с блочным доступом данных.

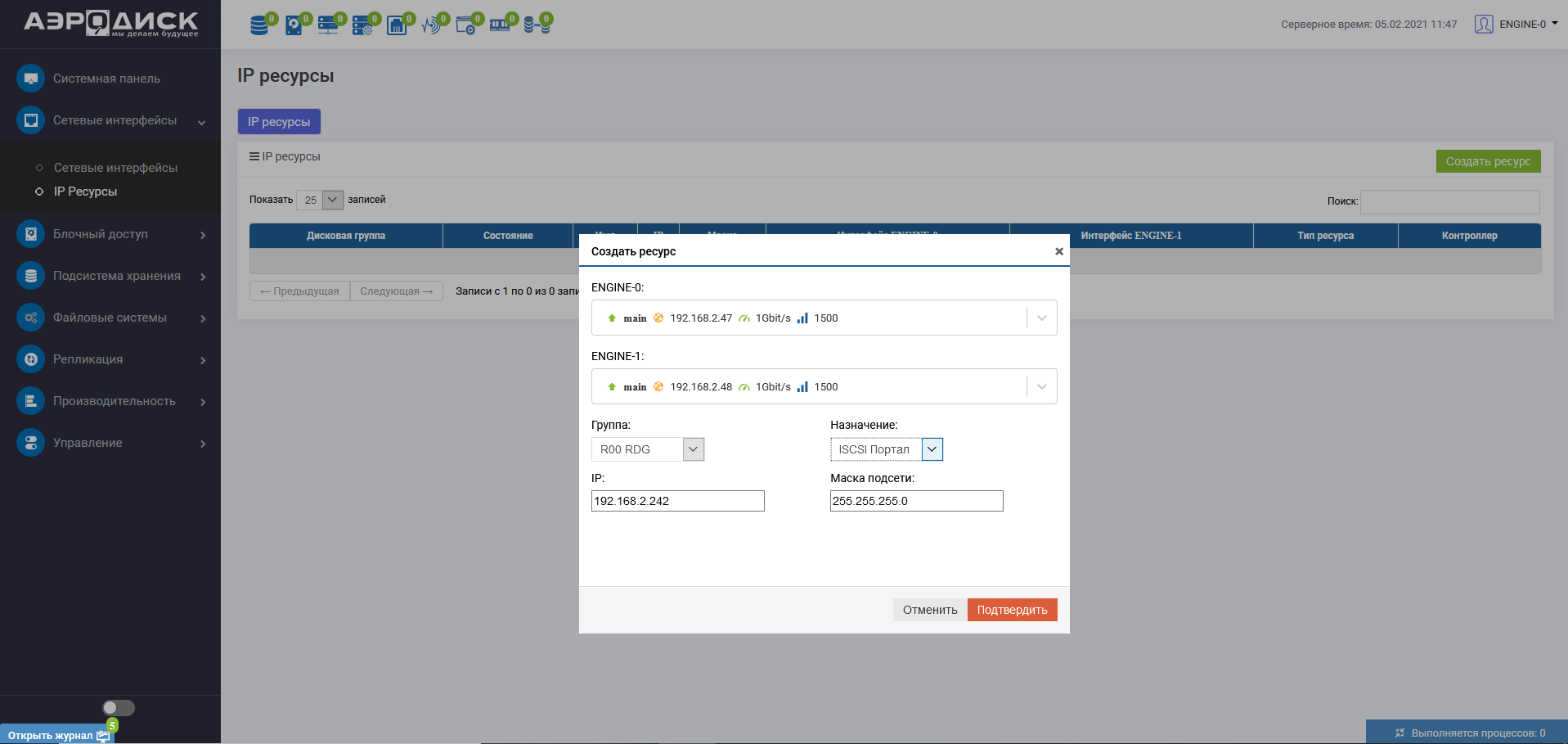

Перейдите в меню Сетевые интерфейсы, далее IP Ресурсы, выбираем «Создать ресурс».

• Выберите сетевой интерфейс, по которому будет идти ввод-вывод данных.

• Выберите группу – RDG.

• Заполните поле IP, Маска подсети.

• Выберите назначение – iSCSI Портал.

Создание iSCSI-таргета¶

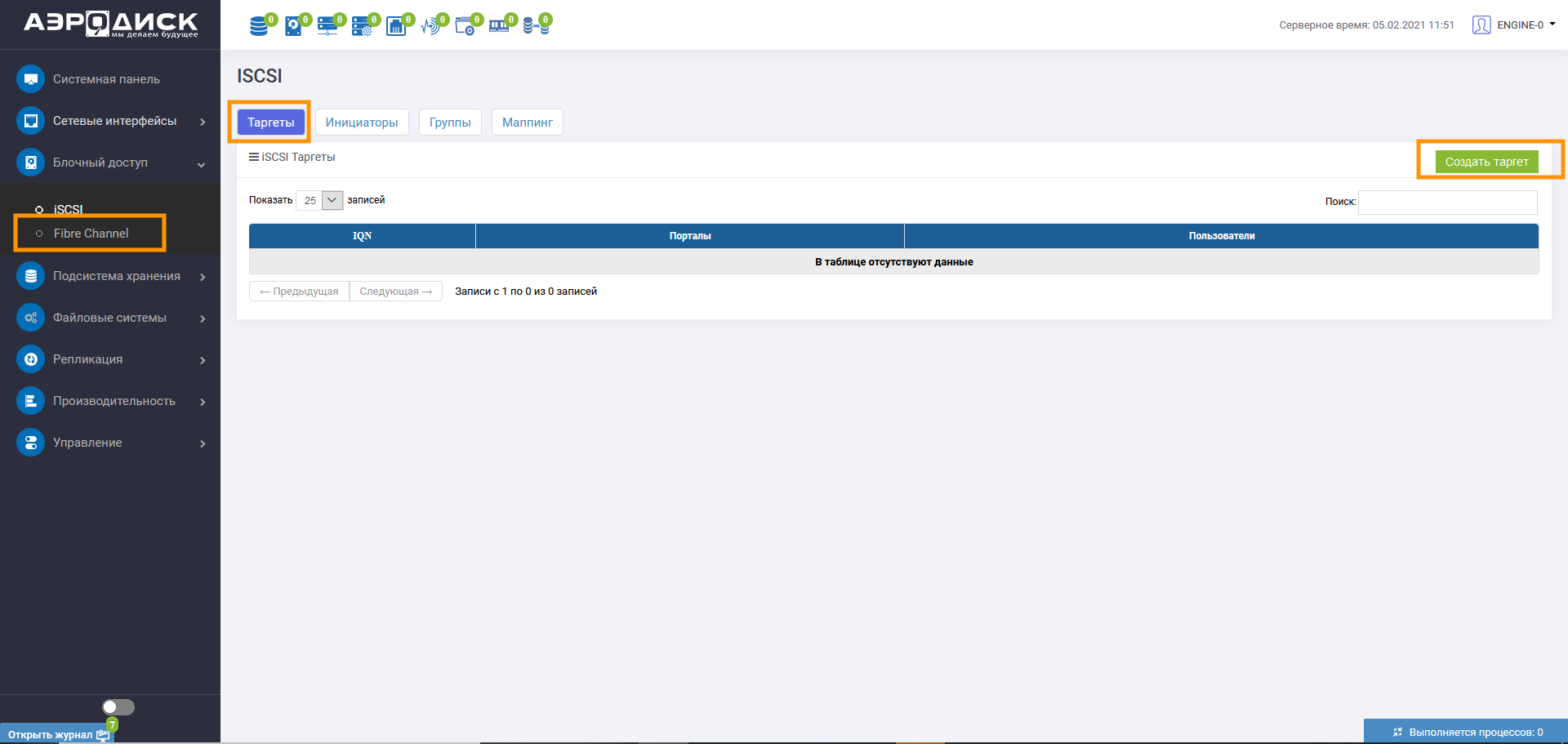

После создания IP-ресурса, перейдите в меню Блочный доступ >> iSCSI, выберите «Создать таргет».

Для предоставления доступа хостов к LUN по протоколу iSCSI на СХД необходимо создать программный iSCSI-target и связать его с виртуальным IP дисковой группы RDG. Связка виртуального IP дисковой группы RDG с программным iSCSI-target по сути является аналогом зонирования в SAN-сетях.

В окне создания iSCSI-таргета введите:

• имя таргета (обязательно);

• виртуальный IP DDP/RDG группы (можно выбрать несколько, зажав CTRL) (обязательно);

• пользователей, имеющих доступ к таргету. CHAP авторизация (не обязательно);

• нажмите «Подтвердить».

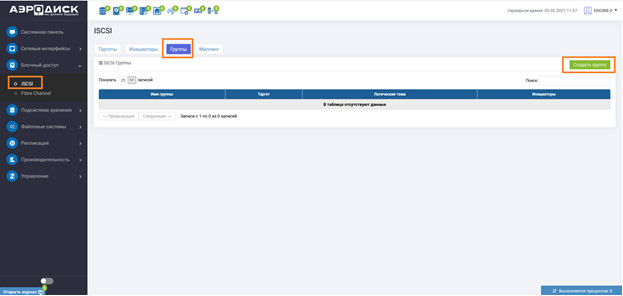

Для работы с iSCSI группами перейдите во вкладку Блочный доступ >> iSCSI >> Группы, далее необходимо выбрать «Создать группу».

Заполнить необходимые поля:

• имя группы (обязательно);

• выберите Target (обязательно);

• укажите IQN инициатора (обязательно). Для добавления нескольких нажмите кнопку «Добавить инициатора»;

• нажмите кнопку «Подтвердить».

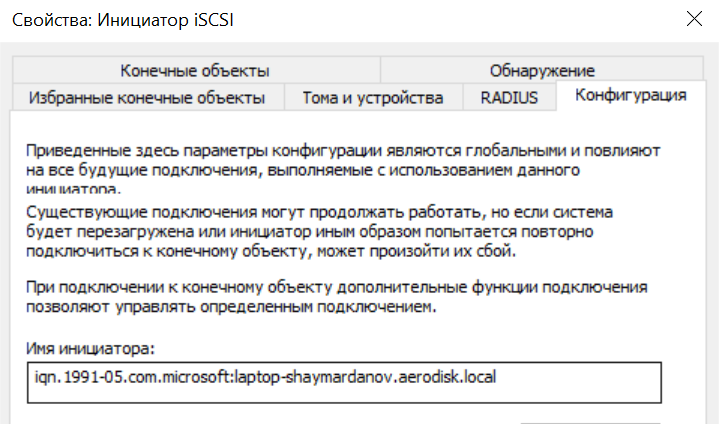

Для того, чтобы узнать IQN инициатора хоста необходимо:

• на хост машине запустить приложение «Инициатор iSCSI»;

• открыть вкладку «Конфигурация». Имя инициатора указано в поле «Имя инициатора».

Создание iSCSI маппинга¶

В завершении презентации логического тома RDG группы, необходимо создать маппинг.

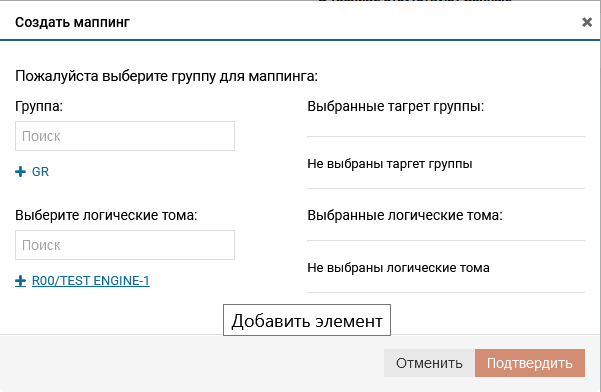

Перейти во вкладку Маппинг >> Создать маппинг.

В диалоговом окне создания маппинга:

• выберете группу или группы (обязательно);

• выберите лун или луны (обязательно);

• задайте LUN ID (не обязательно).

Подключение к Windows¶

После выполнения настроек по мапиингу на СХД AERODISK, откройте на хосте Windows 10/2012/2016/2019 программу «Инициатор iSCSI».

Далее вкладка «Конечные объекты», в поле «Объект» введите IP адрес ранее созданного виртуального интерфейса и нажмите «Быстрое подключение».

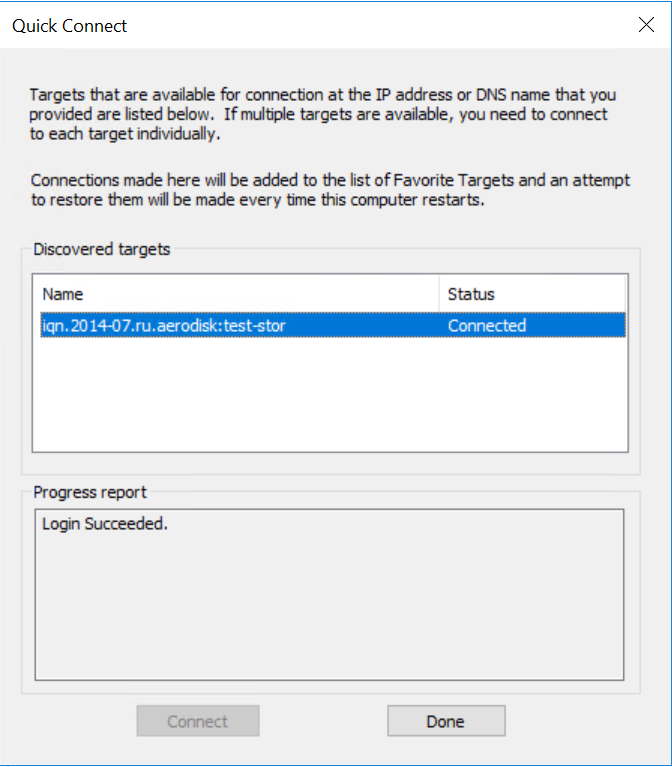

Вы увидите о сообщение об успешном подключении таргета к хосту.

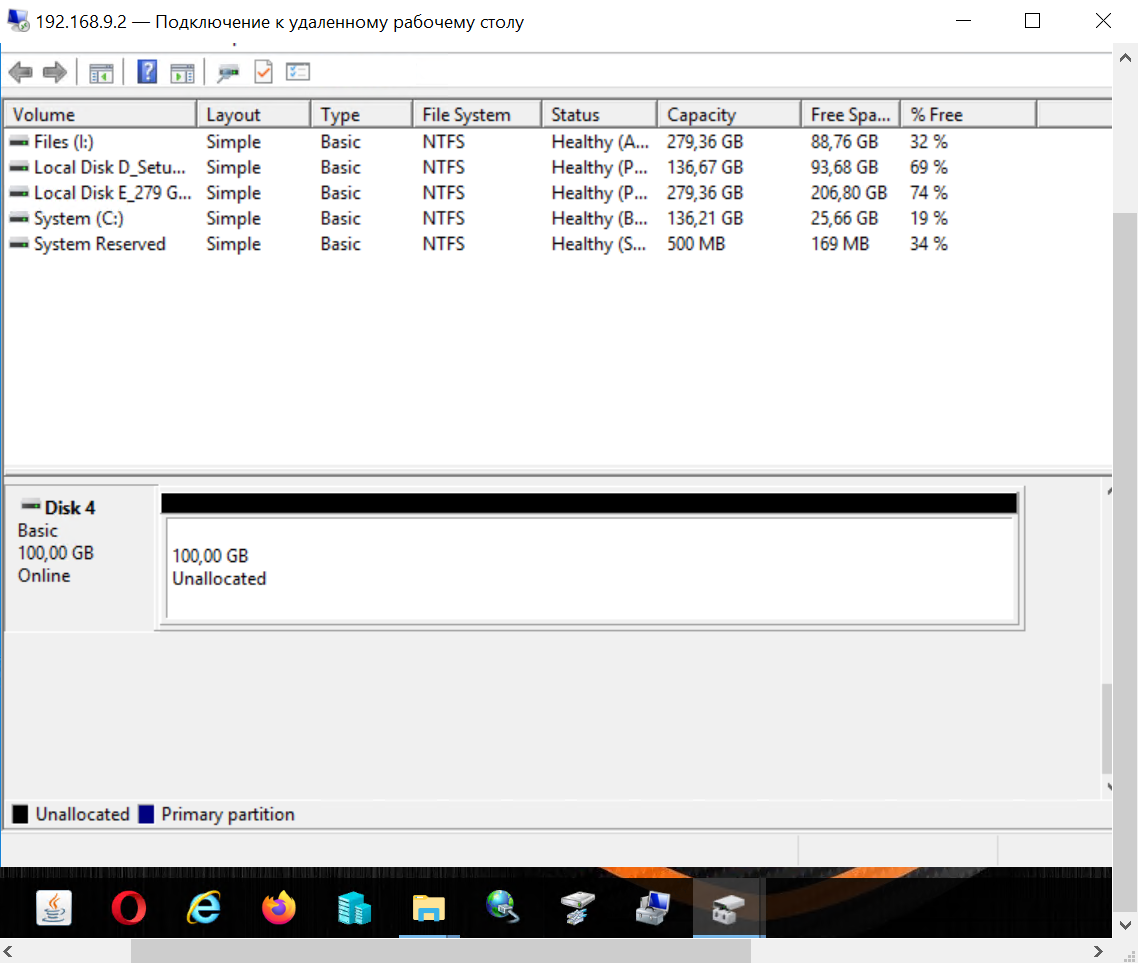

Далее перейдите в оснастку «Управление дисками» на ОС, вы увидите презентованный логический том.
