Удаленная репликация¶
Удалённая репликация предназначена для поддержания копии данных тома (LUN) на удалённой СХД путём непрерывной передачи изменений по сети.
В СХД АЭРОДИСК ENGINE AQ 460 доступны синхронный и асинхронный режимы, при этом репликация выполняется по сети Ethernet.
Синхронная репликация — запись считается завершённой только после подтверждения со стороны второй СХД. Обеспечивает минимальную потерю данных при отказе, но предъявляет более жёсткие требования к задержке и стабильности канала и может снижать производительность
Асинхронная репликация — изменения передаются на вторую СХД с задержкой. Позволяет работать при больших задержках и менее требовательна к каналу, но при аварии возможна потеря последних изменений, которые ещё не успели быть переданы
Примечание
Режим репликации (синхронный/асинхронный) определяется при создании связи и влияет на доступность операций и сценарии переключения ролей

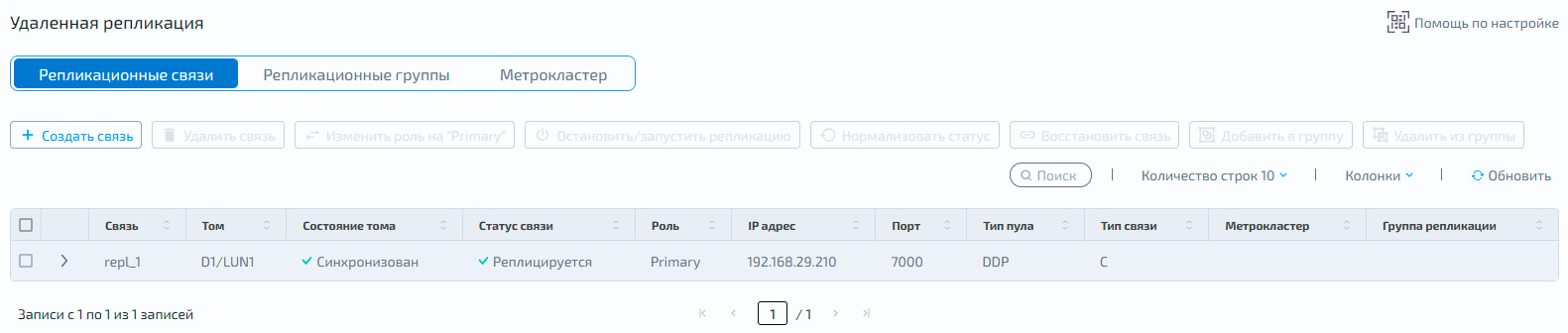

Информация о репликационных связях отображается на вкладке «Репликация» >> «Удалённая репликация» >> «Репликационные связи»
Каждая запись, описывающая связь репликации, состоит из:
Родительской записи — строка связи, показывающая состояние на локальной СХД.
Дочерней связи — строка (раскрывается в списке), показывающая состояние этой же связи на удалённой СХД
На вкладке отображается информация о всех удалённых репликационных связях, а именно:
Столбец |
Описание |
|---|---|
Связь |
имя репликационной связи |
Том |
логический том (LUN), участвующий в репликации |
Состояние тома |
возможные значения: «Синхронизирован», «Синхронизация %», «Вне связи», «Ошибка ввода/вывода», «Неизвестно» |
Статус связи |
возможные значения: «Реплицируется», «Попытка соединения», «Синхронизация %», «Вне репликации», «Потеря связи», «Коллизия записи», «Неизвестно» |
Роль |
Secondary присваивается репликационной связи на удалённой СХД |
Primary присваивается репликационной связи на локальной СХД |
|
IP адрес |
VIP репликации локальной или удалённой СХД |
Порт |
порт удалённой репликации |
Тип пула |
тип дисковой группы |
Тип связи |
С — синхронная |
А — асинхронная |
|
Метрокластер |
состояние подключения к метрокластеру: «подключено» или «не подключено» |
Действия¶

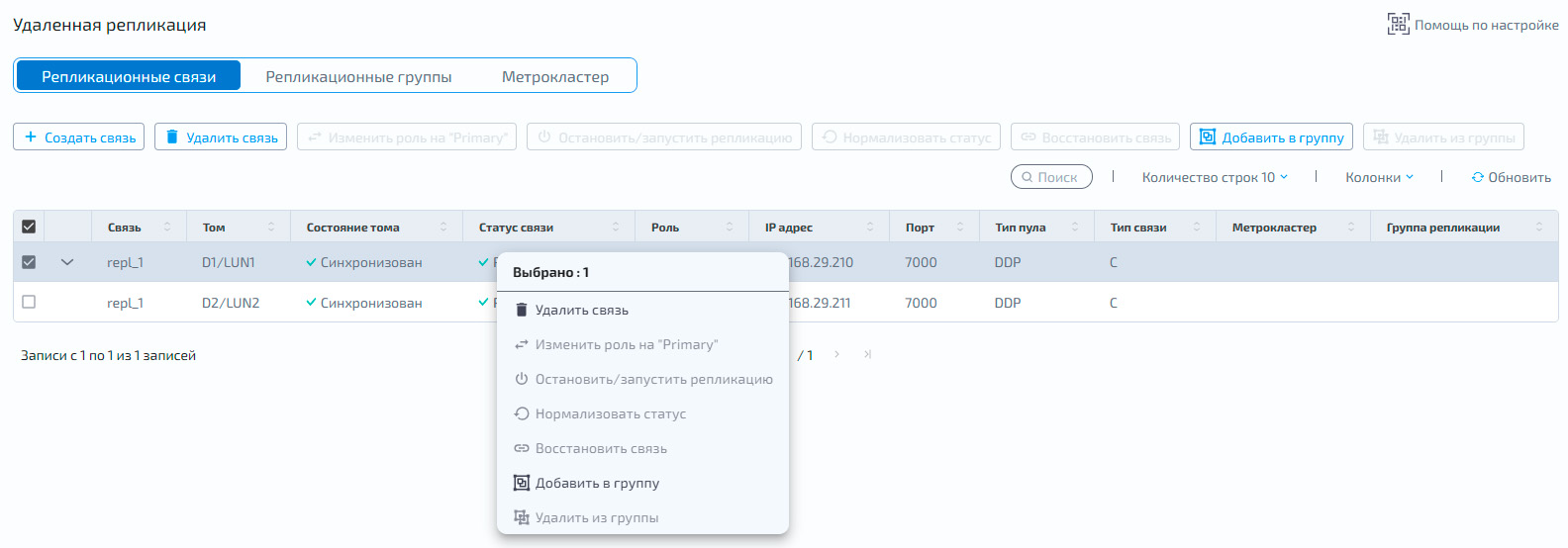

При нажатии на меню действий в строке связи пользователю отображается список операций. Набор доступных действий зависит от:
Типа связи (синхронная/асинхронная)
Роли (Primary/Secondary)
Статуса связи
Тип связи, Роль |
Удалить связь |
Сделать первичным |
Остановить/запустить реплик. |
Добавить в группу |
Удалить из группы |
Нормализовать статус |
Восстановить связь |
|---|---|---|---|---|---|---|---|
Асинхронная, primary |
да |
нет |
нет |
да |
да |
нет |
нет |
Асинхронная, secondary |
да |
да |
да |
да |
да |
нет |
нет |
Синхронная, primary |
да |
нет |
нет |
да |
да |
нет |
нет |
Синхронная, secondary |
да |
да |
да |
да |
да |
нет |
нет |
Удалить связь — удаляет выбранную репликационную связь связь целиком, независимо от того, на какой СХД (локальной или удалённой) выполняется операция
Изменить роль на «Primary» – изменяет роль (направление) репликационной связи с Secondary на Primary. Из веб-интерфейса локальной СХД можно отправить команду и изменить роль (направление) для удалённой СХД
Остановить/запустить репликацию – отключает том с ролью Secondary от репликационной связи или повторно подключает его к связи
Нормализовать статус — применяется для восстановления репликационной связи после возникновения split-brain
Восстановить связь – используется для восстановления репликационной связи после потери сетевого соединения между двумя СХД
Добавить в группу – добавляет репликационную связь в репликационную группу, которая позволяет выполнять массовые операции над связями (например, «Нормализовать статус», «Восстановить связь»)
Удалить из группы – удаляет репликационную связь из репликационной группы
Предупреждение
Команда «Нормализовать статус» приводит к потере изменений на томе на СХД, где выполняется операция: том будет переведён в роль Secondary, а изменения на нём будут потеряны
После нормализации на второй СХД в этой репликационной паре выполните команду «Восстановить связь» для восстановления репликационной связи
Ограничения¶
Не рекомендуется выполнять действия над репликационными связями, для томов у которых не завершён процесс синхронизации данных (когда «Статус связи» — «Синхронизация %»)
Не рекомендуется изменять направление репликационной связи (команда «Сделать первичным»), если связь репликации предварительно отключена командой «Остановить/запустить репликацию»
Категорически не рекомендуется выполнять действия одновременно над родительской и дочерней записями одной репликационной связи
При отказе интерфейса репликации (статус связи «Вне связи») категорически не рекомендуется изменять роль связи с Secondary на Primary командой «Изменить роль на «Primary»»
Необходимые условия¶
Перед созданием связи убедитесь, что на локальной и удалённой СХД выполнены условия:
Создана хотя бы одна дисковая группа
На дисковой группе создан хотя бы один том
Созданы в нужном количестве VIP репликации (см. Сетевые интерфейсы — IP-ресурсы)
Между СХД, участвующими в репликации, обеспечена сетевая связность
Каждый VIP репликации может быть использован при создании одной или нескольких связей удаленной репликации (в зависимости от выбранной администратором конфигурации адресного пространства).
Обязательные условия для томов¶
Для томов, которые планируется связать с помощью удалённой репликации, должны одновременно выполняться следующие обязательные условия:
Размер блока тома на исходной и целевой СХД должен быть одинаковым
Уровень защиты RAID на локальной и удалённой СХД должен совпадать
Размер исходного и целевого томов должен быть одинаковым
Создание¶
Чтобы создать удалённую репликационную связь, выполните следующие действия:

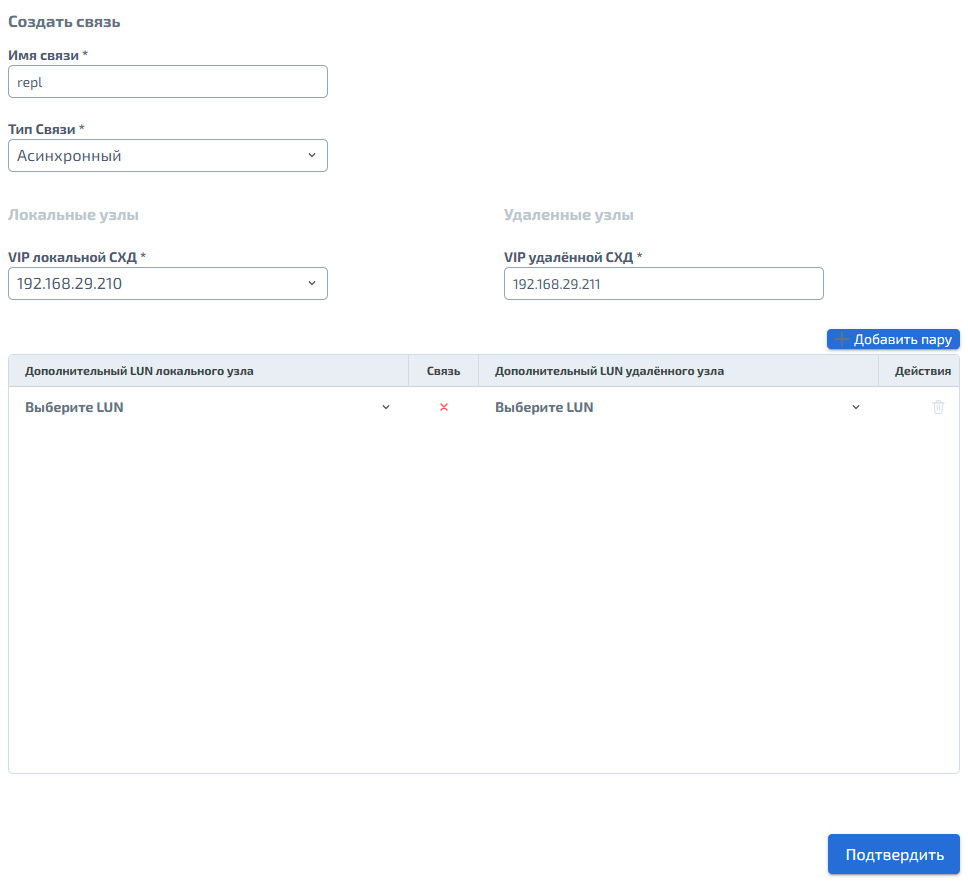

Нажмите «Создать связь» — откроется форма создания
Заполните поля в форме:
Имя связи – имя репликационной связи
Тип связи – синхронный или асинхронный (обязательно для заполнения, выбор из выпадающего списка, по умолчанию выбран тип «Асинхронный»)
В блоке «Локальные узлы» выберите VIP локальной СХД
В блоке «Удалённые узлы» укажите VIP удалённой СХД

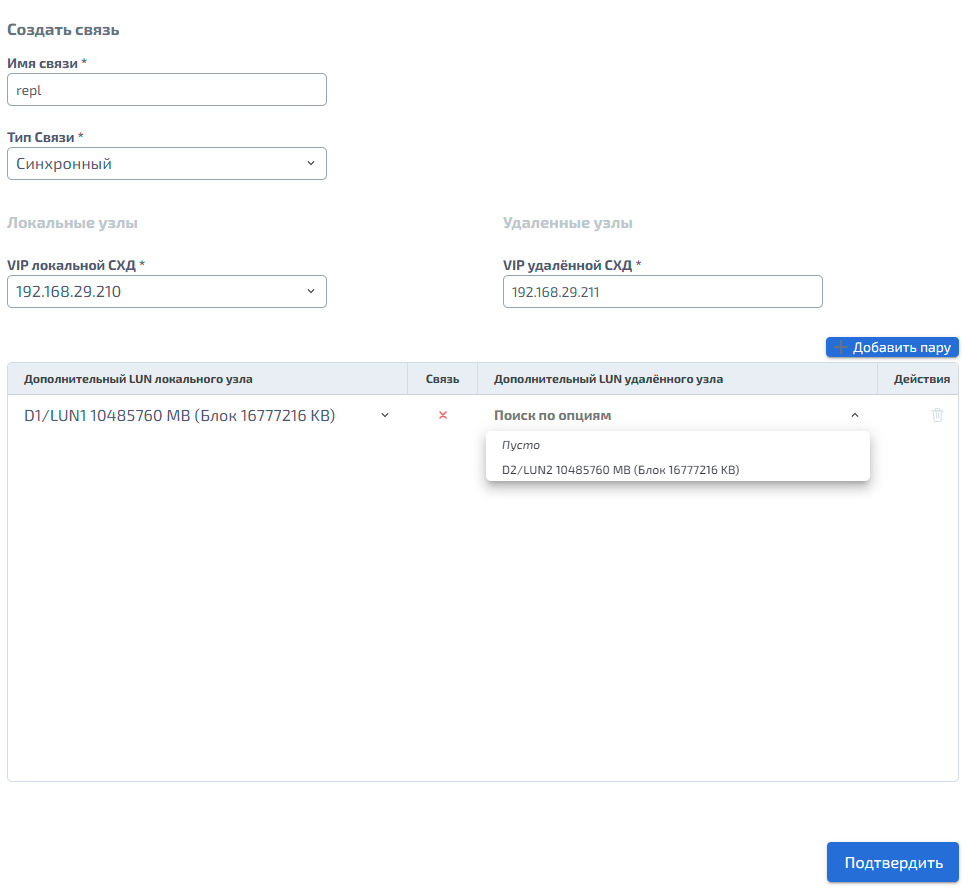

В таблице выберите LUN локального узла и LUN удалённого узла
При необходимости нажмите «Добавить пару», чтобы добавить ещё одну пару LUN в эту связь
Нажмите «Подтвердить»
Примечание
Связь, созданная на локальной СХД, автоматически получает роль Primary
На удалённой СХД соответствующая связь создаётся автоматически с ролью Secondary
