Базовая инструкция по установке ENGINE AQ 470¶

2.1. Распаковка оборудования¶

При распаковке оборудования проверьте комплектность поставки СХД в соответствии с договором поставки (контрактом) или спецификацией СХД.

2.2. Установка СХД в стойку¶

СХД предназначена для установки в стандартную 19-дюймовую стойку. Компоненты СХД обладают значительным весом, поэтому установку в стойку необходимо проводить силами двух специалистов для обеспечения безопасности и корректного размещения оборудования.

Процесс установки в стойку включает в себя установку в стойку, подключение к сети хранения данных и/или к сети передачи данных и подключение СХД к сети электропитания. Для электропитания системы рекомендуется использовать независимые распределители электропитания.

Для установки в стойку понадобятся следующие инструменты и компоненты, не входящие в комплект поставки:

• антистатический браслет;

• плоская или крестообразная отвертка (опционально);

• два сетевых кабеля CAT5 или подобные;

• механический лифт (опционально).

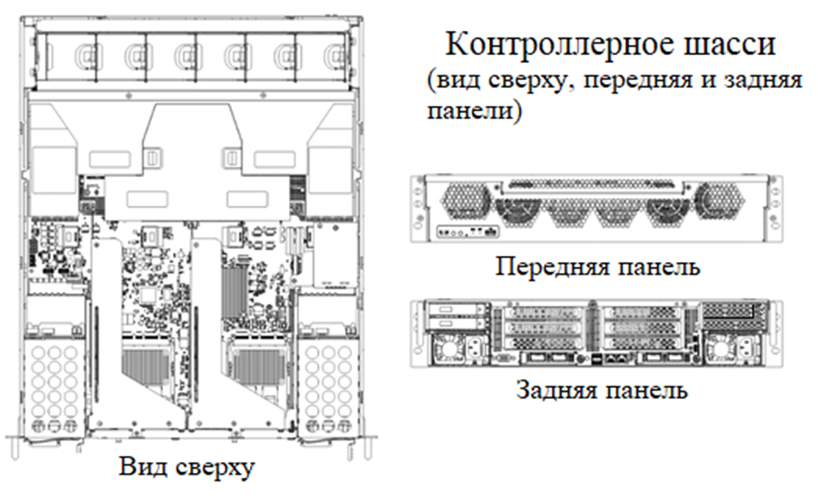

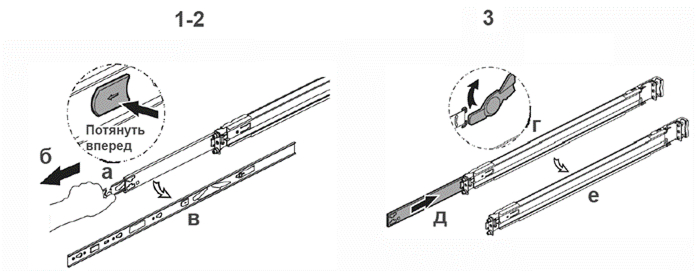

Перед установкой изучите конструкцию рельсов и определите их составные части. Для разделения рельсов выполните действия 1 – 3, показанные рисунке:

Описание действий:

1-2. разделите внутреннюю и внешнюю часть рельсов нажав на фиксатор в передней части рельсов;

3. верните среднюю часть обратно.

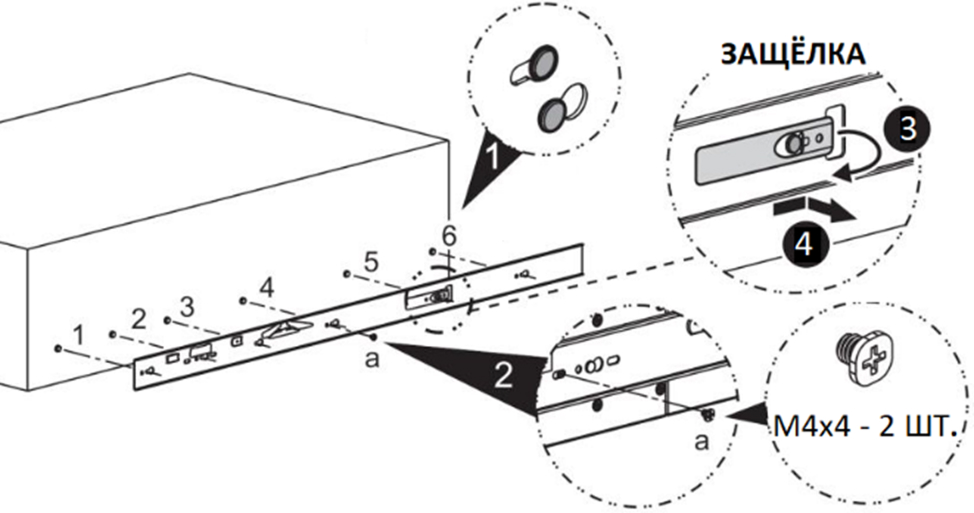

Для установки рельсов на контроллерном шасси СХД выполните действия, показанные на рисунке:

Описание действий:

1. Чтобы закрепить внутренние части рельсов на контроллерном шасси СХД, совместите пары на рельсах и выступы на корпусе и сдвиньте внутреннюю часть рельсов до фиксации (щелчка);

2. Зафиксируйте винтами на шасси;

3. Чтобы снять рельсы с шасси, освободите защелку;

4. Снимите рельсы

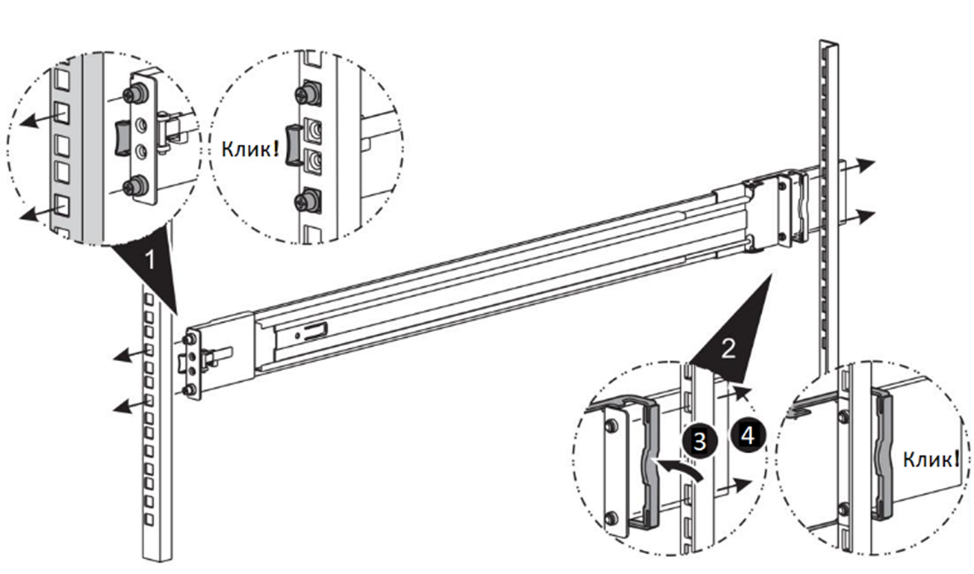

Для установки рельсов в стойку выполните следующие действия, показанные на рисунке:

Описание действий:

1. Для установки вставок на рельсе в соответствующие отверстия передней рамы с внутренней стороны стойки, раздвиньте внешнюю часть рельса;

2. Для установки вставок на рельсе в соответствующие отверстия задней рамы с внутренней стороны стойки, раздвиньте внешнюю часть рельса;

3-4. При установке оттяните защелку. После совмещения вставок на рельсах с отверстиями в раме верните защелку обратно. Зафиксируйте рельсы на раме винтами. Для извлечения рельсов отодвиньте защелки.

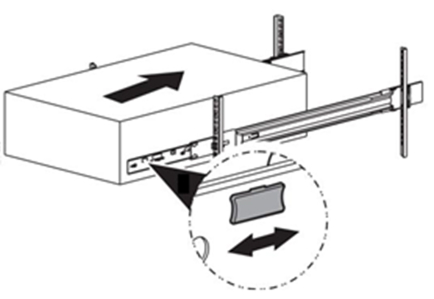

Для установки СХД в стойку выполните следующие действия, показанные на рисунке:

Описание действий:

• Выдвиньте внутреннюю часть до первой остановочной позиции (до щелчка);

• Совместите корпус устройства и установленные в стойке рельсы;

• Вставьте внутренние части рельсов во внешние;

• Задвиньте корпус до первой остановочной позиции;

• Для дальнейшего продвижения нажмите вперед голубые защелки на внутренней части рельсов;

• Задвиньте корпус до упора;

• Убедитесь, что ручки передней панели шасси прилегают к передней стойке;

• Откиньте пластиковые крышки на правой и левой ручке корпуса и прикрепите корпус к стойке винтами;

• Закройте винты пластиковыми крышками.

2.3. Подключение кабелей синхронизации и кабелей контроля состояния контроллеров СХД¶

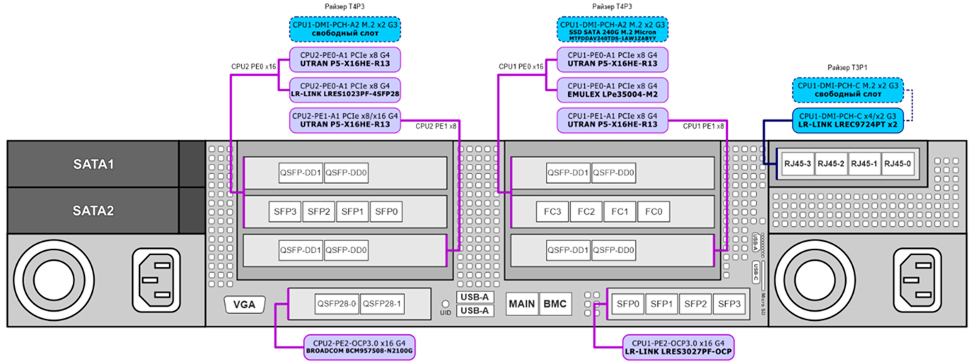

Для подключения кабелей соедините порты синхронизации узлов двумя имеющимися кабелями DAС SFP28/QSFP28, как показано в таблице:

2.4. Подключение модулей расширения¶

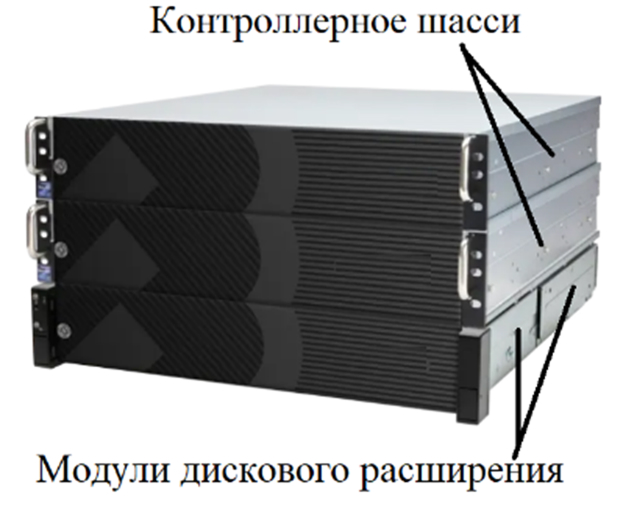

Каждый модуль дискового расширения должен быть подключен прямым подключением к обоим контроллерам СХД (порты Backend), для обеспечения функционирования отказоустойчивого подключения модулей дискового расширения по двум путям.

Каждая ленточная библиотека должна быть подключена прямым подключением ленточного привода в ее составе к одному или двум контроллерам СХД (в зависимости от количества и типов применимых ленточных приводов).

2.5. Подключение к сети передачи данных и/или сети хранения данных¶

Подключение СХД к сети управления и мониторинга осуществляется медными кабелями RJ45.

Подключение хост-портов (порты FortEnd) в зависимости от конфигурации СХД осуществляется медными и/или оптическими кабелями.

В случае использования оптических кабелей обращайте внимание на минимальный радиус изгиба кабеля, при котором оптическое волокно сохраняет целостность.

Для обеспечения надежности и отказоустойчивости рекомендуется подключать СХД к сети передачи данных и/или к сети хранения данных с использованием минимум одного порта каждого типа от каждого из доступных контроллеров. Аналогичным образом должны быть выполнены подключения и настройки на стороне клиентских серверных систем. В этом случае функционал СХД будет доступен при выходе из строя одного контроллера.

2.6. Включение электропитания¶

Убедитесь, что автоматические выключатели стойки находятся в положении ON и распределители электропитания подключены к сети.

Подключите кабели электропитания к разъемам модуля питания каждого из двух контроллеров СХД и закрепите каждый кабель кабельным зажимом (при наличии).

Последовательно подключите кабели электропитания модулей дискового расширения аналогичным образом. Подключите кабели электропитания к распределителям электропитания стойки (PDU). Включите электропитание модуля/модулей дискового расширения, дождитесь успешного окончания процесса загрузки модуля/модулей дискового расширения.

Включите электропитание контроллеров СХД кнопкой на лицевой панели (последовательность включения каждого из двух контроллеров СХД не важна, но контроллеры должны быть включены после успешного включения всех модулей дискового расширения).

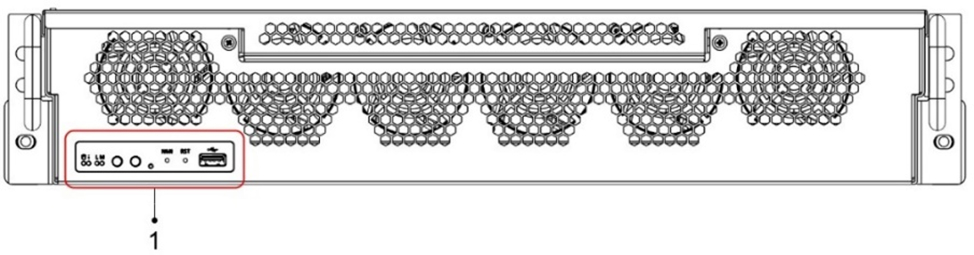

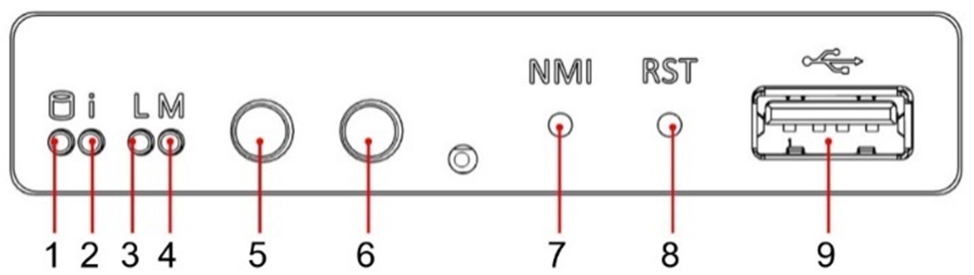

Начальная загрузка системы может занять 10-15 минут. Перед продолжением инициализации системы убедитесь в готовности системы по состоянию световых индикаторов на передней панели корпусов.

2.7. Настройка мониторинга аппаратных компонентов¶

Для контроля за состоянием аппаратных компонентов предназначен встроенный в материнскую плату СХД компонент BMC. Для доступа к интерфейсу BMC используется порт управления IPMI_LAN. Первоначальное выделение адресов BMC осуществляется при использовании DHCP. Логин и пароль по умолчанию Administrator/aqserver.

Перед началом эксплуатации СХД убедитесь в отсутствии сообщений об ошибках в работе аппаратных компонентов и настройте рассылку уведомлений по электронной почте и с помощью используемого ПО мониторинга по протоколу SNMP.

2.8. Назначение адреса управления¶

Для первичного входа в систему в адресной строке браузера необходимо ввести IP-адрес управляющего интерфейса СХД (GUI). Первоначальное выделение адресов осуществляется с использованием DHCP. Динамические управляющие адреса могут быть переключены на статические.

2.9. Подключение по SSH к системе¶

Для подключения к системе скачайте SSH клиент (Putty или аналог)

В паспорте оборудования указан IP, к которому необходимо подключиться и перенастроить сетевые интерфейсы.

Пользователь по умолчанию: admin

Пароль: Указан в паспорте СХД. Можно уточнить в службе технической поддержки производителя.

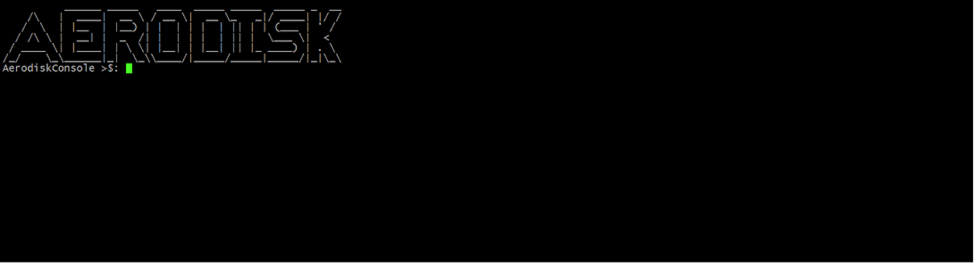

После успешного соединения, у вас отобразится интерфейс консоли AERODISК

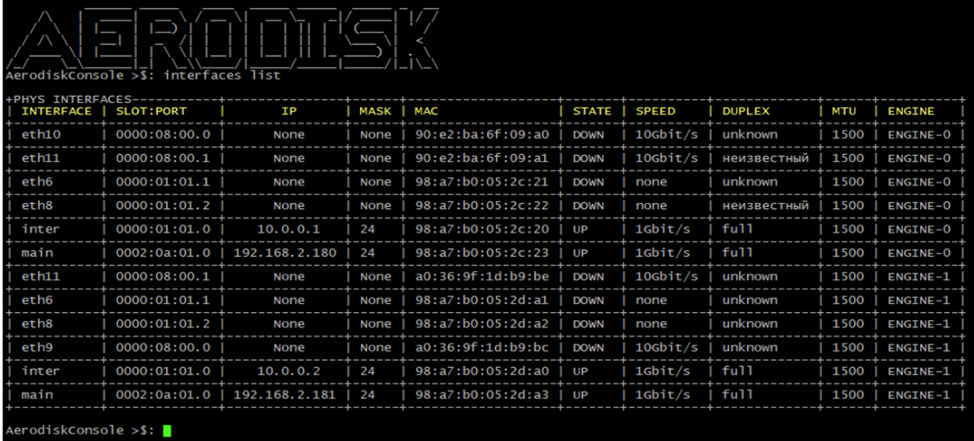

Для просмотра настроенных интерфейсов необходимо ввести команду «interfaces list».

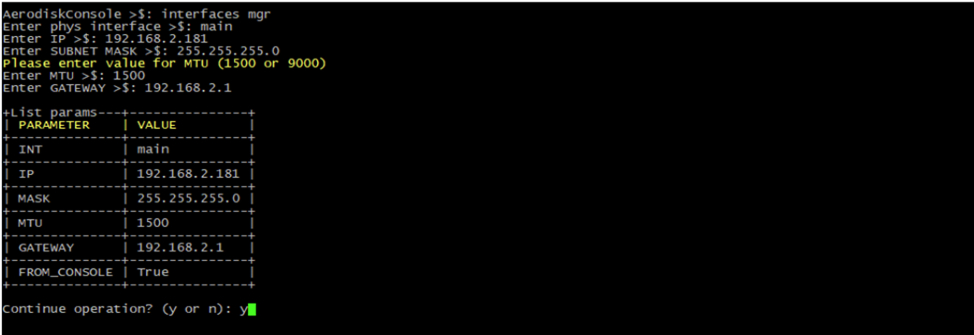

Для перенастройки IP адресов ПАК необходимо ввести команду «interfaces mgr».

Запустится процедура по назначению IP адреса: * Задать физический интерфейс: main * Задать IP * Задать маску подсеть * Задать желаемый MTU * Задать шлюз * Подтвердить операцию

2.10. Установка настроек кластера¶

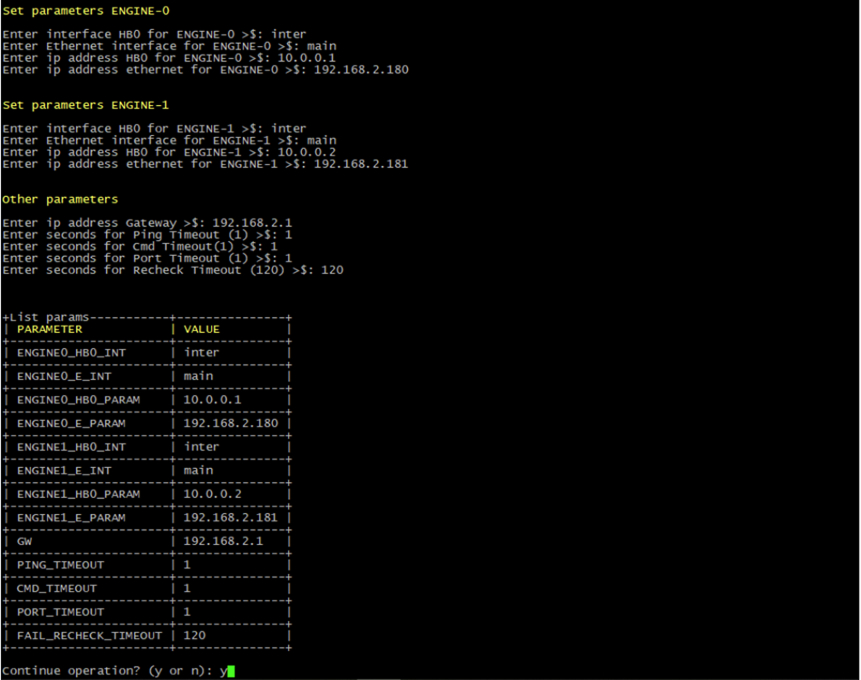

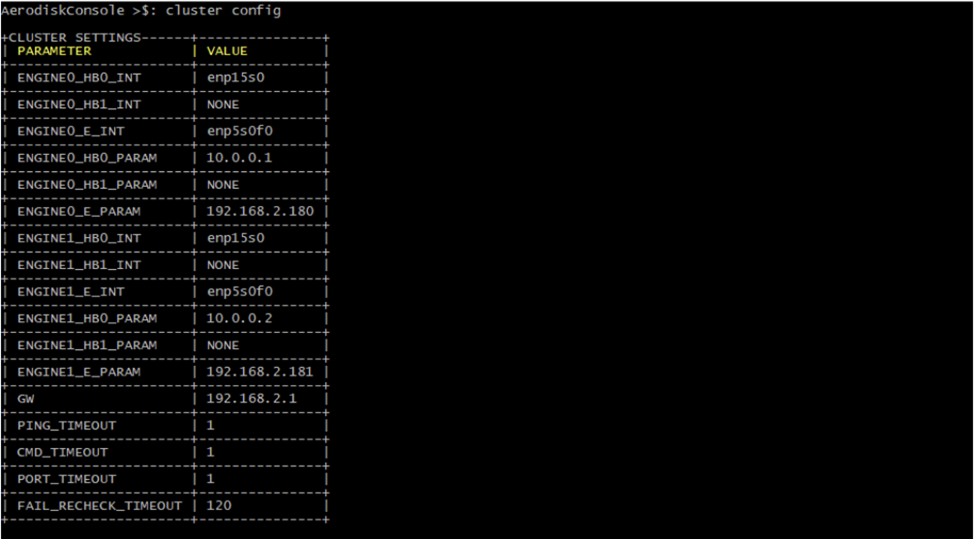

Для настройки кластера системы Вам необходимо ввести команду «cluster config».

Запустится процедура смены настроек кластера системы:

• Задать интерфейс интерконнекта ENGINE-0: inter

• Задать интерфейс менеджмента ENGINE-0: main

• Задать IP адрес интерконнекта ENGINE-0: 10.0.0.1 (Обязательно, по умолчанию)

• Задать IP адрес менеджмента ENGINE-0:

• Задать интерфейс интерконнекта ENGINE-1: inter

• Задать интерфейс менеджмента ENGINE-1: main

• Задать IP адрес интерконнекта ENGINE-1: 10.0.0.2 (Обязательно, по умолчанию)

• Задать IP адрес менеджмента ENGINE-1:

• Задать IP адрес для шлюза:

• Задать интервалы пинг (по умолчанию): 1

• Задать интервалы консоли (по умолчанию): 1

• Задать интервалы таймаута порта (по умолчанию): 1

• Задать интервалы проверки (по умолчанию): 120
