Системная панель¶

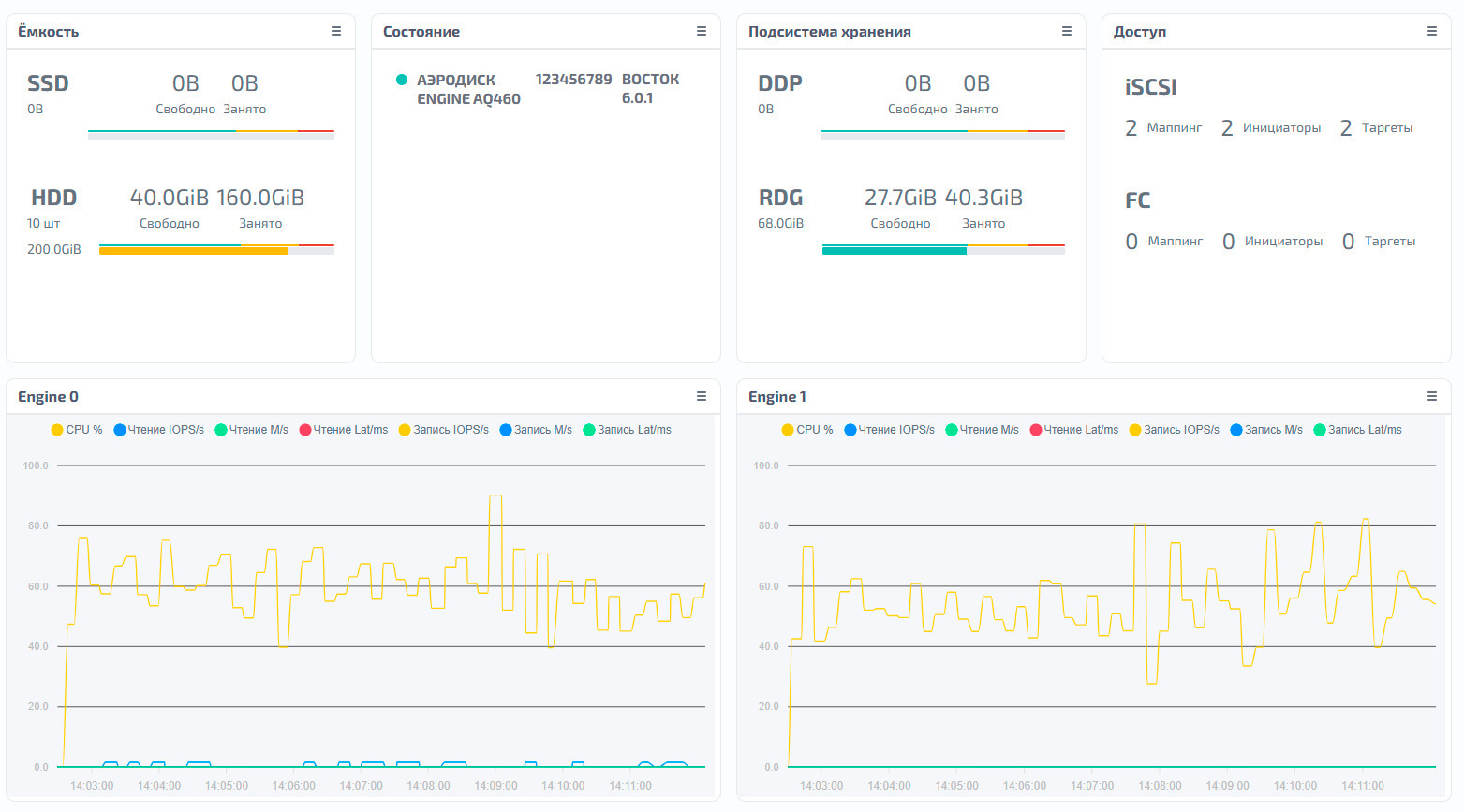

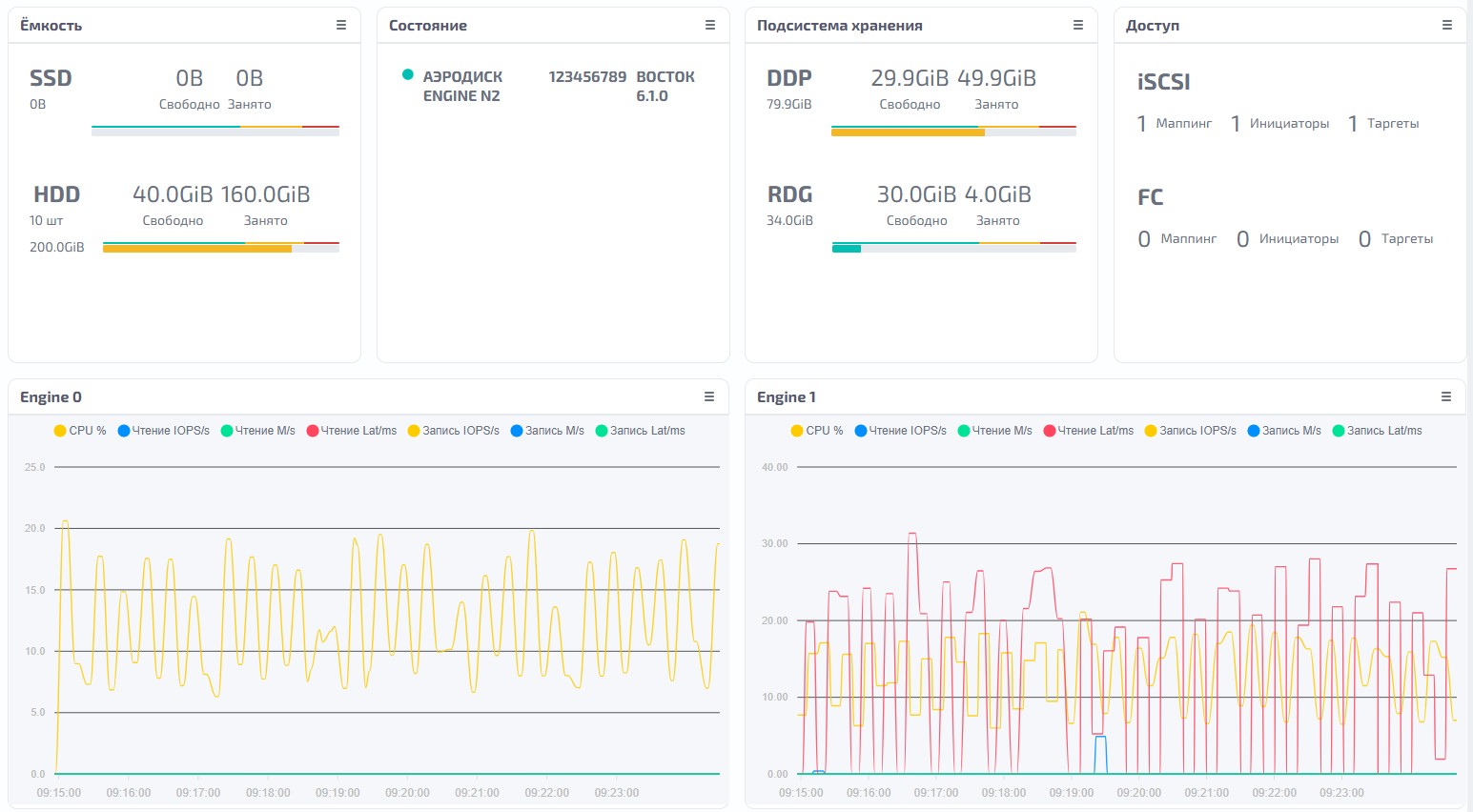

Системная панель – это стартовая страница, которая отображается после входа в систему. Она представляет собой единый информационный центр, отображающий основные параметры и состояние СХД.
Информация на странице сгруппирована по блокам:
Ёмкость – количество установленных в системе дисков и суммарная физическая ёмкость по типам накопителей (SSD, HDD) с указанием занятого и свободного объёма
Состояние – модель и серийный номер СХД, версия установленного ПО, количество активных предупреждений и ошибок в системе
Подсистемы хранения – суммарная ёмкость дисковых групп с указанием занятого и свободного объёма
Доступ – сводная информация по протоколам блочного доступа (iSCSI, FC): количество маппингов, инициаторов и таргетов по каждому протоколу

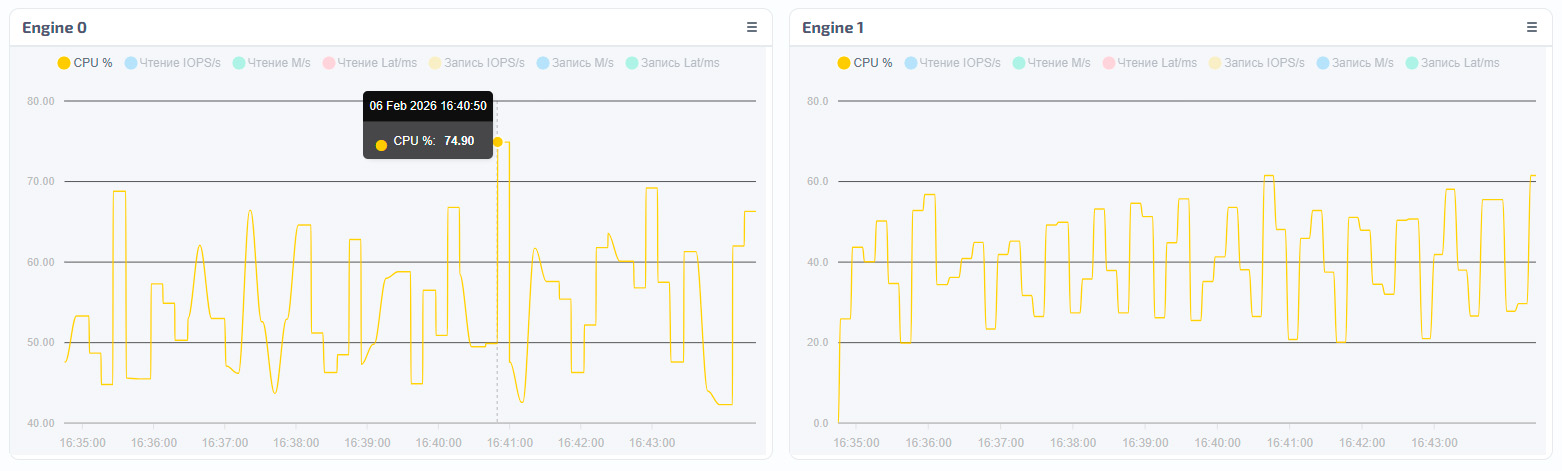

Графики производительности ENGINE-0 и ENGINE-1 – агрегированная нагрузка на контроллеры: операции ввода-вывода (IOPS), пропускная способность (M/s) и задержка операций чтения/записи (Lat/ms) по блочным устройствам (LUN), а также загрузка процессора (CPU %)
Чтобы отобразить или скрыть параметр на графике, нажмите на соответствующий элемент легенды
При наведении курсора на график отображаются мгновенные значения показателей в выбранный момент времени
Настройка системной панели¶
Виджеты на системной панели можно располагать в произвольном порядке (при включённом перемещении).
Для изменения параметров панели нажмите пиктограмму «Настройка панели» на соответствующем виджете.

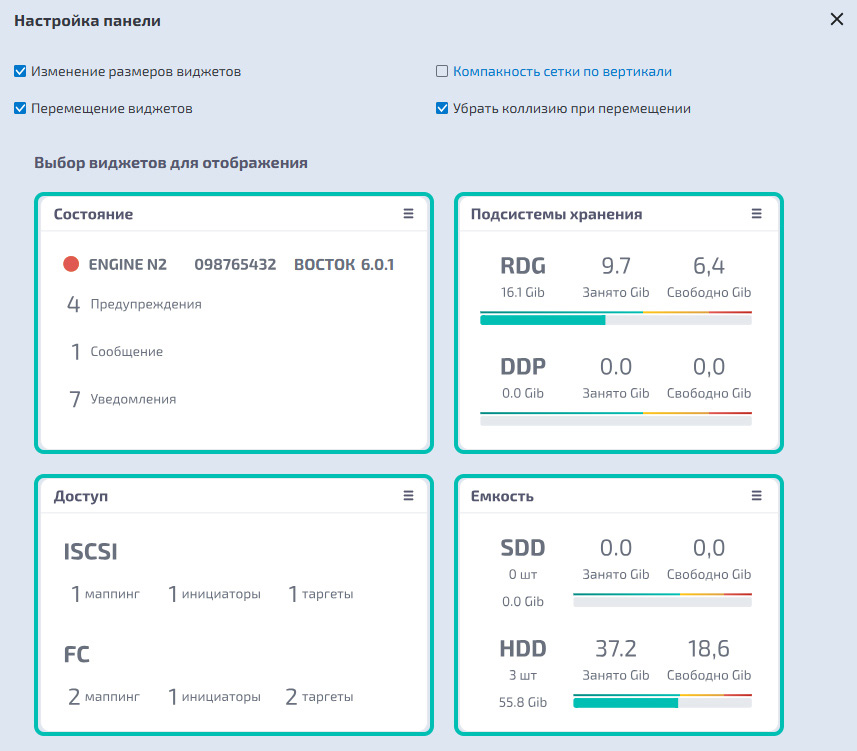

В окне «Настройка панели» можно выбрать, какие виджеты отображать на системной панели, включить или отключить возможности перемещения и изменения их размеров, запретить или разрешить коллизию виджетов.
