Dashboards¶

Как открыть набор базовых графиков¶

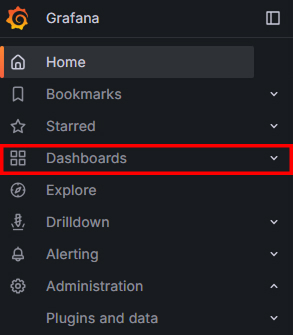

1. Нажмите на вкладку Dashboards в левой панели навигации

2. В появившемся списке дашбордов откройте папку Aerodisk System

3. Выберите дашборд Aerodisk

Как выглядит преднастроенный дашборд

Группы графиков и отображение показателей

На всех графиках по умолчанию преднастроены и отображаются все доступные метрики и объекты, относящиеся к контроллерам вашей СХД. Общий временной диапазон для всех графиков по умолчанию установлен со значением Last 5 minutes, то есть за последние 5 минут работы СХД.

Как просматривать данные графиков¶

1. На интересующем графике нажмите кнопку контекстного меню

2. Выберите Inspect в выпадающем списке

3. Выберите Data в выпадающем списке

Как выглядят данные на графике

Откроется окно просмотра данных в виде таблицы со столбцами:

• Time — временная метка

• System — загрузка процессора в %, с разбиением по типам нагрузки

• User — пользовательская нагрузка

• Awaiting I/O — среднее время выполнения операции I/O (включая ожидание в очереди)

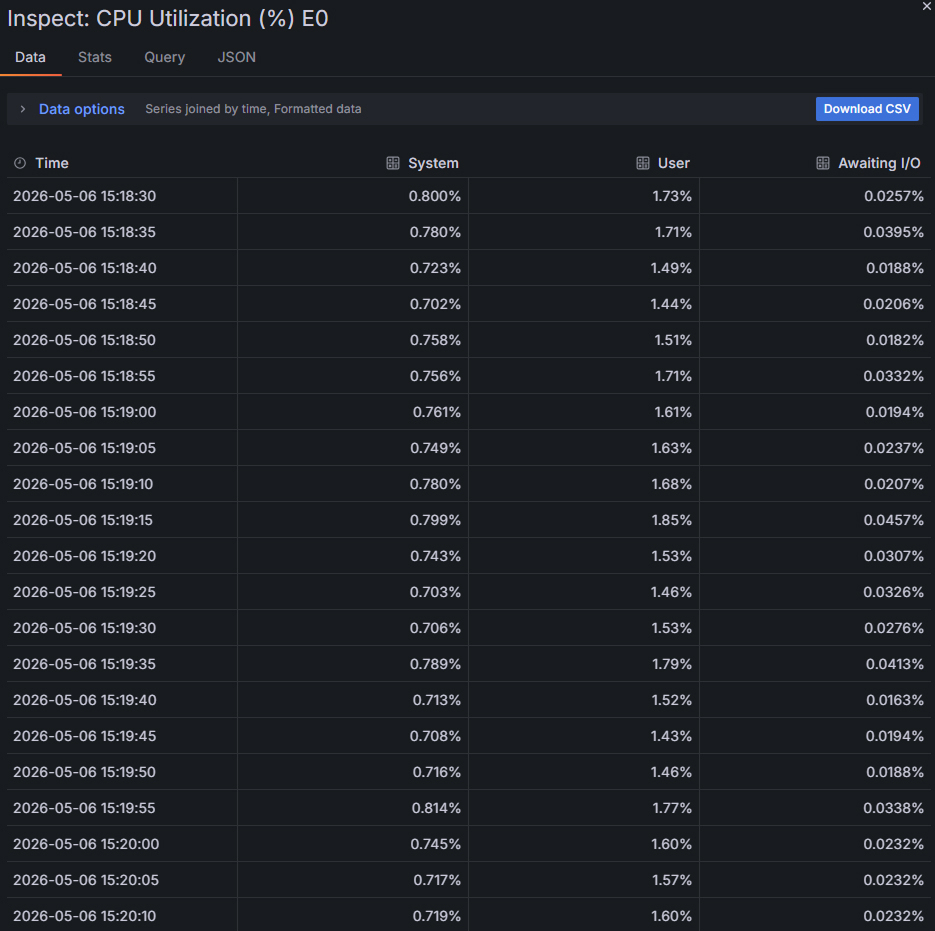

Как выглядит таблица с данными

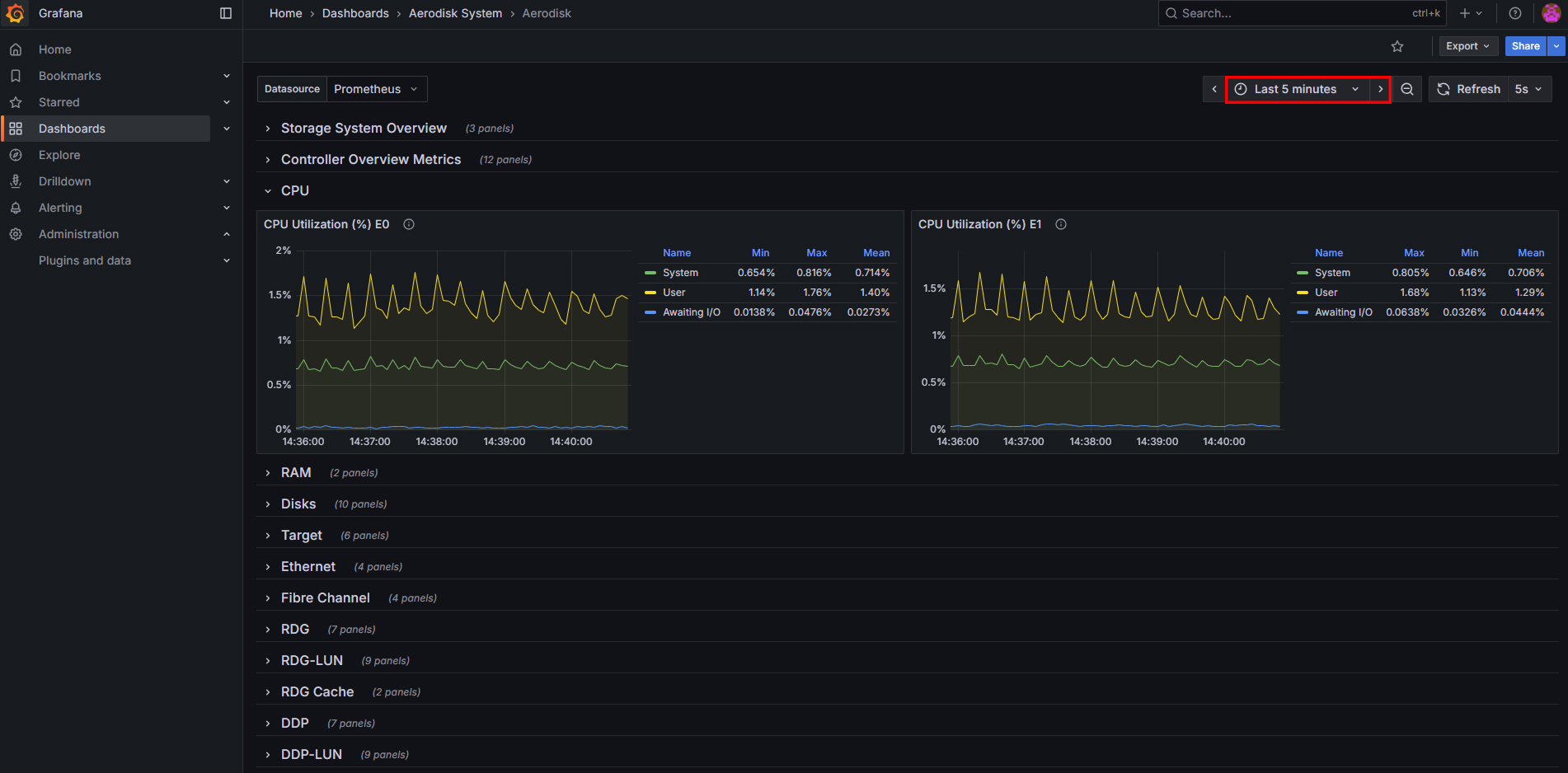

Как выбрать временной диапазон¶

1. Нажмите на текущий временной интервал в правом верхнем углу. Откроется модальное окно Absolute time range с полями:

   • «From» — начальная граница временного диапазона

   • «To» — конечная граница временного диапазона

   Как выглядит окно выбора временного диапазона



2. Выберите один из готовых вариантов или воспользуйтесь строкой поиска по предустановленным диапазонам

3. Нажмите Apply time range

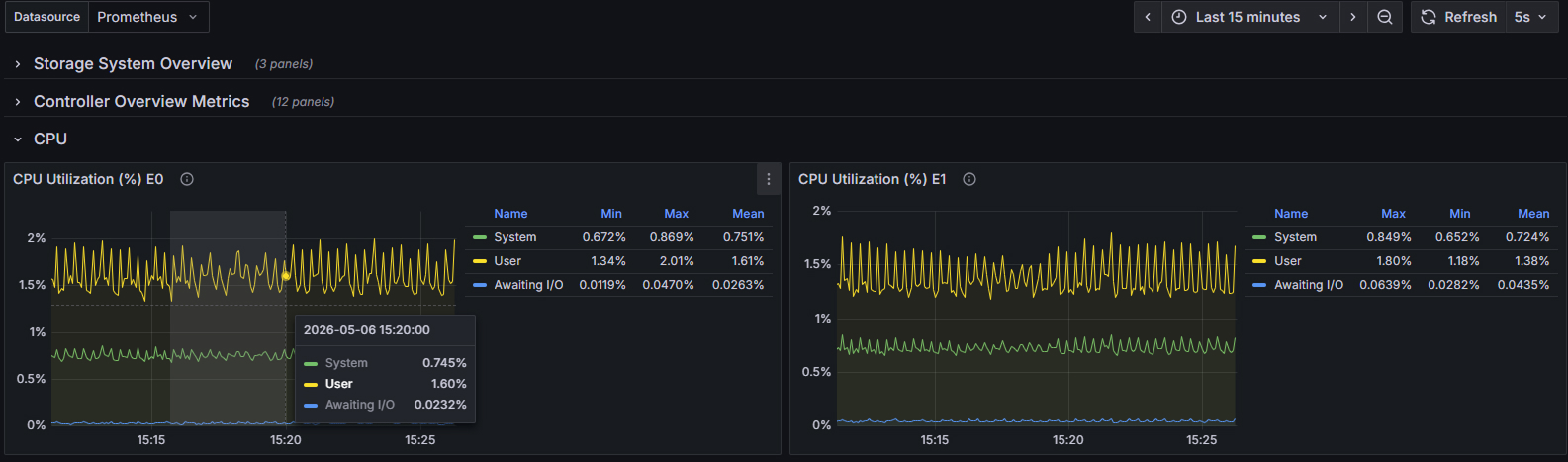

Вы можете менять временной диапазон непосредственно на графике:

1. На временной оси панели нажмите левую кнопку мыши в точке начала интересующего интервала

2. Удерживая кнопку мыши, переместите курсор вправо до точки окончания интересующего интервала

3. Отпустите кнопку мыши

Как обновлять данные на графиках¶

Вы можете обновлять данные в ручном и автоматическом режиме.

Чтобы обновить данные вручную, нажмите кнопку Refresh в правом верхнем углу. Сервис Grafana повторно запросит данные за текущий временной диапазон и обновит все графики дашборда.

Чтобы настроить автообновление данных, откройте список интервалов обновления в правом верхнем углу и выберите интервал. Чтобы отключить автообновление, в списке интервалов обновления выберите значение Off.

Как просматривать значения на графиках¶

Вы можете просматривать общую информацию на преднастроенных графиках и детальную информацию в режиме увеличенной панели.

Чтобы открыть график в режиме детального просмотра:

1. Нажмите кнопку контекстного меню на интересующем вас графике

2. Выберите пункт View

3. Чтобы вернуться к дашборду, нажмите кнопку Back to dashboard

Чтобы просмотреть значения метрик по конкретному времени, наведите курсор мыши на область графика на панели дашборда.

Как управлять отображением легенд на графиках¶

Чтобы отобразить на графике нужную легенду по интересующему диску, нажмите левой кнопкой мыши на её название. Остальные легенды скроются. Чтобы вернуться к списку легенд, повторно нажмите на её название.

Как экспортировать данные в формате CSV¶

1. Зайдите в дашборд или панель, данные из которой вы хотите экспортировать

2. Нажмите Inspect справа вверху

3. Выберите Data

4. В открывшемся окне выберите Data Options

5. В поле Show data frame разверните строку запроса и выберите набор данных для экспорта

6. Нажмите Download CSV. Файл в формате CSV скачается на ваше устройство

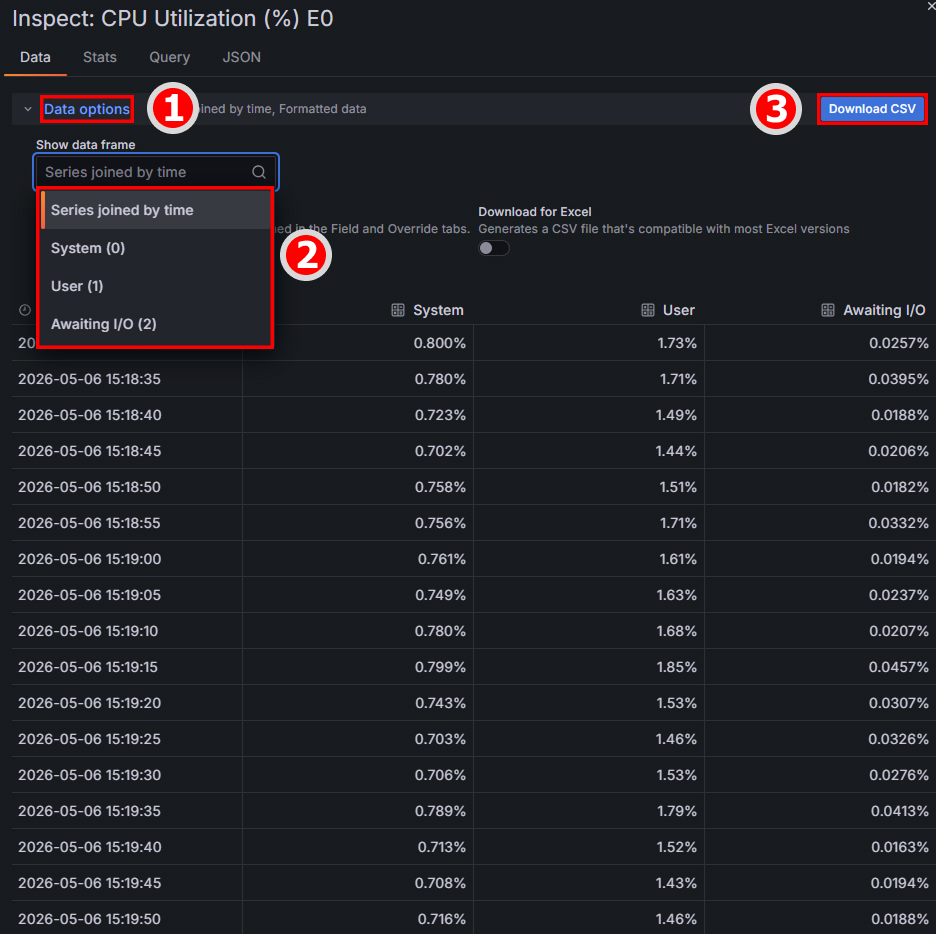

Как выглядит экспорт данных в CSV

Как создать свой пользовательский дашборд¶

1. Войдите во вкладку Dashboards

2. Откройте папку User Sandbox

3. В правом верхнем углу в контекстном меню выберите New, затем New Dashboard

4. Нажмите Add Visualisation

5. Выберите источник данных — по умолчанию Prometheus

6. Настройте параметры представления данных справа в окне Visualization:

   Dashboard — это структура для организации, мониторинга и анализа данных, состоящая из панелей. Вы можете получать информацию одновременно из нескольких источников: графиков, таблиц, тепловых карт и других визуальных элементов

   Grafana — это открытая платформа для визуализации данных, которая собирает информацию из подключённых источников и отображает её в удобном формате. Сама по себе Grafana не хранит данные, а только получает их и визуализирует

   Mixed — это смешанный источник данных, конкретная функция для работы с несколькими источниками в одной панели

7. Сохраните дашборд, нажав Save dashboard

Как настраивать параметры пользовательского дашборда¶

1. Нажмите Settings в правом верхнем углу экрана

2. Заполните основные поля:

   • Название — задайте имя дашборда

   • Описание — добавьте краткое описание показателей, которые отслеживает дашборд

   • Теги — введите ключевые слова, классифицирующие данные

   • Папка — выберите папку для сохранения дашборда

   • Доступ для других — добавьте пользователей или группы и назначьте им права:

     • View — только просмотр

     • Edit — просмотр и редактирование

     • Admin — просмотр, редактирование, управление источниками данных и ролями пользователей

   • Временные параметры — установите часовой пояс, начало недели и параметры обновлений

   • Параметры панели — настройте поведение всплывающих подсказок

3. Нажмите Save для сохранения настроек

Как экспортировать JSON‑конфигурацию¶

1. Зайдите на страницу дашборда, который хотите экспортировать

2. Нажмите Export в правом верхнем углу

3. Выберите Export as code

4. В открывшемся окне с кодом выберите Download file

Файл JSON скопируется на ваше устройство. Это позволит восстановить дашборд или развернуть его на другом сервере.

Как экспортировать данные в формате CSV¶

1. Зайдите в дашборд или панель, данные из которой вы хотите экспортировать

2. Нажмите Inspect справа вверху

3. Выберите Data

4. В открывшемся окне выберите Data Options

5. В поле Show data frame разверните строку запроса и выберите набор данных для экспорта

6. Нажмите Download CSV

Файл в формате CSV скачается на ваше устройство.
