Группы¶

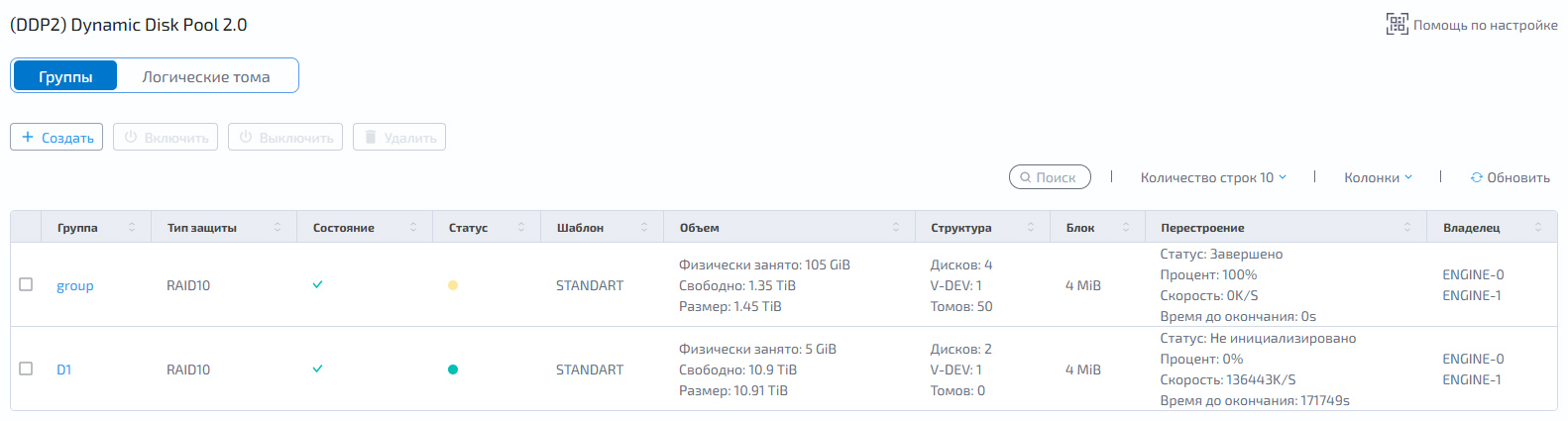

На вкладке «Группы» в табличном виде отображается информация обо всех созданных DDP2 группах, а именно:
Имя группы — имя созданной группы
Тип защиты — уровень RAID
Состояние — состояние группы: включена (Вкл.), выключена (Выкл.)
Статус — статус группы:
Работает — группа полностью работоспособна, данные доступны
Деградирована — группа работоспособна, данные доступны, но как минимум один из дисков группы повреждён или отсутствует
Неисправна — группа неработоспособна, данные утеряны, повреждены или отсутствует необходимое количество дисков для работы
Шаблон — тип группы: стандартный (только один тип дисков)
Объём — параметры емкости дисковой группы:
Занято — реально занятое пространство на дисковой группе
Свободно — реальное свободное место на дисковой группе
Размер — объём дисковой группы
Структура — структура дисковой группы
Дисков — общее количество дисков в группе
V–DEV — количество виртуальных устройств в группе
Томов — количество логических томов в группе
Блок — размер хранимого блока
Перестроение — информация о процессе перестроения группы в случае замены вышедшего из строя диска:
Статус перестроения (возможные значения: завершено, выполняется)
Процент перестроения (100%, если завершено)
Скорость перестроения (КБайт/c)
Время до окончания — расчетное время до окончания перестроения
Владелец – контроллеры, которые обслуживают ввод–вывод группы
Создание¶

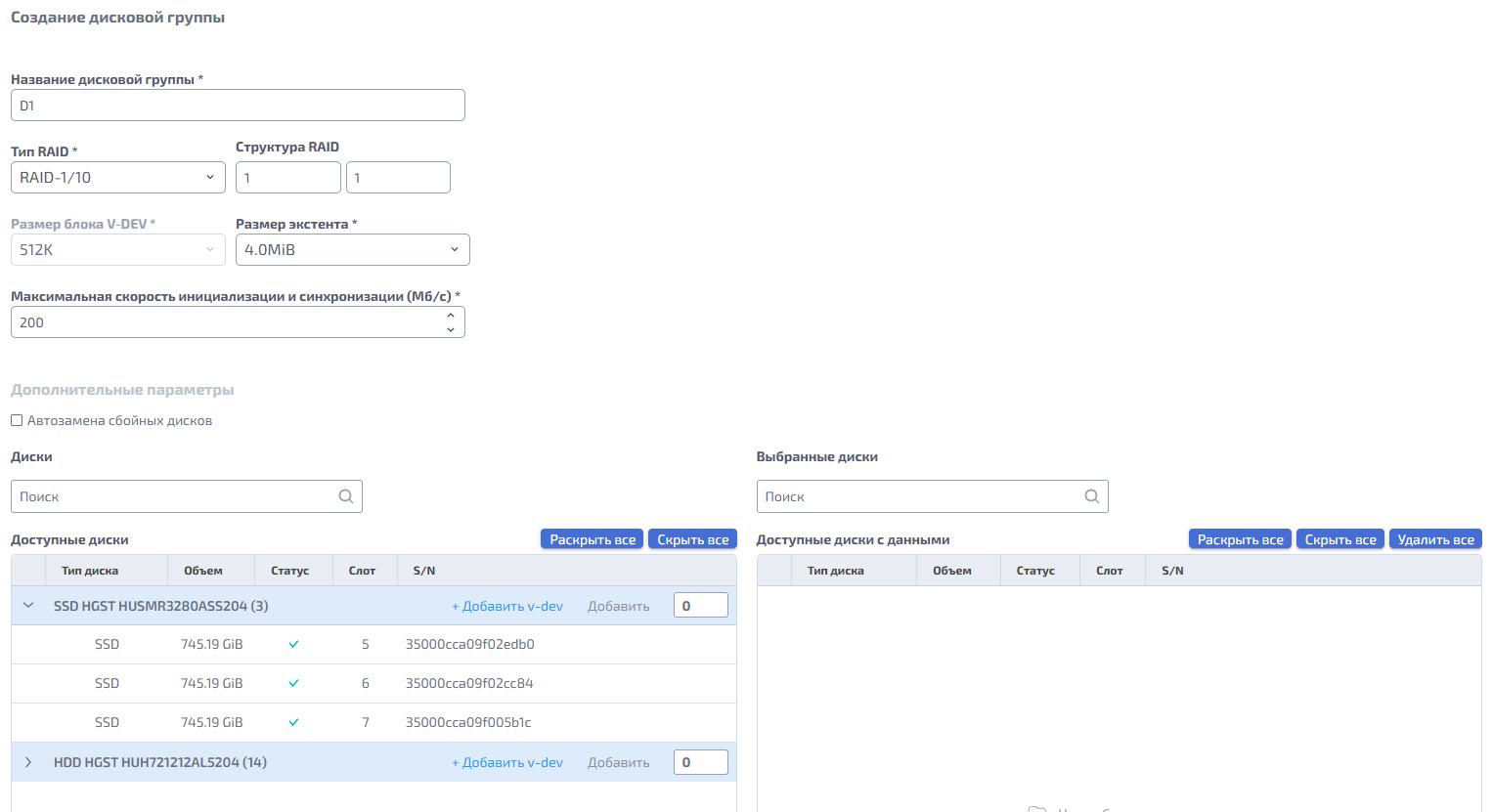

Чтобы создать дисковую группу нажмите на кнопку «Создать», после этого происходит открытие модального окна:
В открывшемся модальном окне укажите следующие параметры дисковой группы:
Название дисковой группы (обязательное для заполнения поле) — контроль уникальности введенного параметра
Тип RAID — возможный тип 1/10.
Размер экстента (4 или 16 МБайт). По умолчанию выбрано 4 МБайт
Автозамена сбойных дисков — автоматическая замена вышедших из строя дисков при наличии свободных дисков с аналогичными характеристиками (чекбокс)
Максимальная скорость инициализации и синхронизации (МБ/с) — по умолчанию значение 200
Информация о доступных дисках представлена в таблице Доступные диски:
Тип диска — HDD, SSD, NVMe
Объём диска — объём диска (GiB)
Статус диска — исправен/неисправен
Слот — номер слота в который установлен диск
S/N — серийный номер жёсткого диска
В блоке «Доступные диски» нажмите на диск левой кнопкой мыши для добавления диска в группу. Добавленный диск переместится в правую таблицу «Выбранные диски».
Также доступен следующий функционал:
Окно «Поиск» — осуществляется поиск по серийному номеру жёсткого диска
Окно «Добавить» — осуществляется добавление в группу указанного в окне количества дисков (введите требуемое количество дисков и нажмите кнопку «Добавить»)
Кнопка «Добавить V—DEV» — осуществляется заполнение доступных V—DEV дисками (количество V—DEV зависит от выбранной структуры RAID)
Кнопки «Раскрыть всё/Скрыть всё» — раскрывает/скрывает содержимое таблицы с информацией о дисках
В таблице «Доступные диски с данными» можно удалить созданные V—DEV при нажатии на кнопку «Удалить V—DEV», а также можно удалить все добавленные диски, нажав на кнопку «Удалить все»
Примечание
Если диски не добавлены в дисковую группу, то создание группы недоступно
Создание дисковой группы DDP2 осуществляется только после подтверждения действия в модальном окне, новая запись должна появиться в таблице на вкладке «Группы»
После операции сохранения данных выводится сообщение, либо об успешно выполненной операции, либо об ошибке выполнения
Удаление/выключение¶

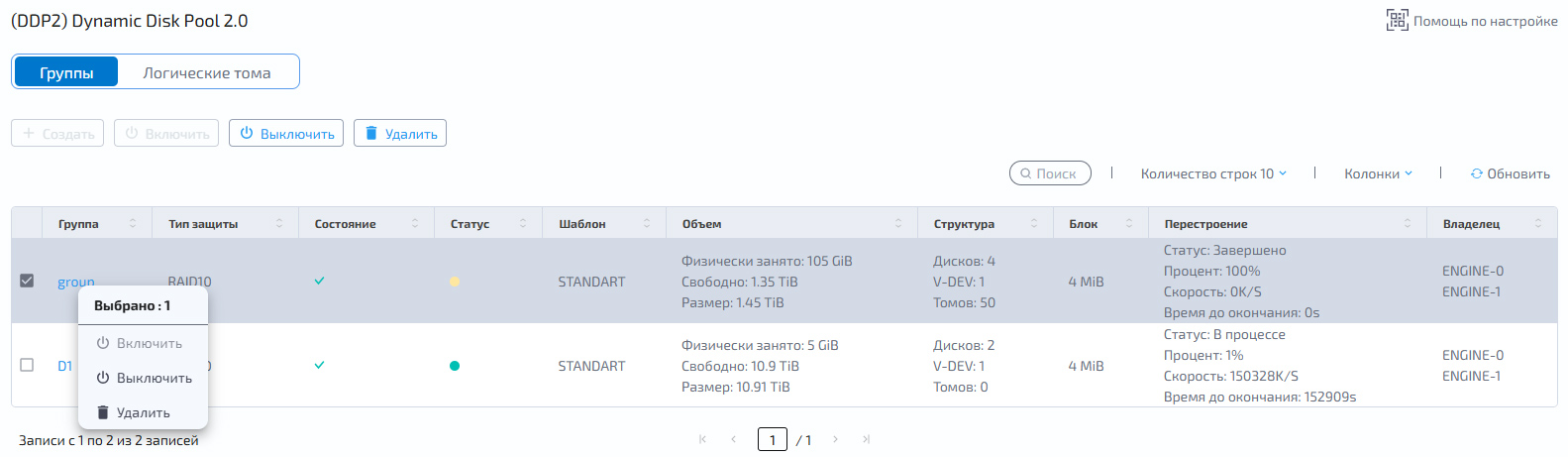

Выберите нужное действие в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о группе и в выпадающем меню выберите нужное действие:
Удаление группы:

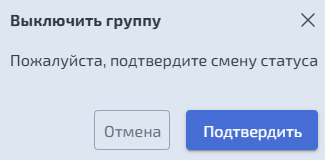

Включение/Выключение группы:
В открывшемся модальном окне нажмите «Подтвердить».
