IP–Ресурсы¶
В разделе «IP–ресурсы» выделяются следующие типы виртуальных IP–адресов (VIP):
VIP назначается на дисковую группу и служит точкой сетевого доступа к её ресурсам – блочным устройствам по iSCSI и файловым сервисам NFS/SMB, созданным в рамках этой группы
VIP–репликации – это виртуальный IP–адрес контроллера СХД, используемый для передачи репликационного трафика между локальной и удалённой СХД
Каждый VIP всегда привязан только к одной дисковой группе, которая выбирается при создании IP–ресурса.

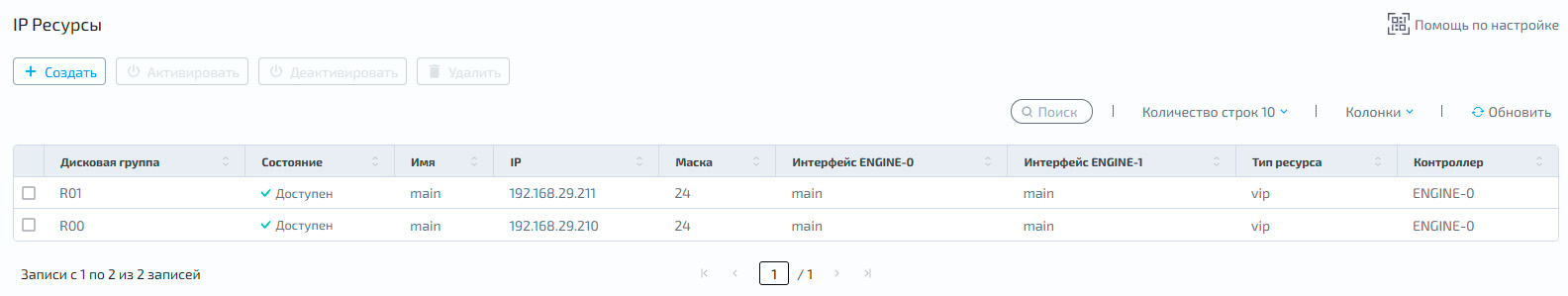

По каждому IP–ресурсу доступна следующая информация:
Столбец |
Описание |
Дисковая группа |
группа, на которую назначен VIP |
Состояние |
доступен |
недоступен |
|
Имя |
логическое имя IP–ресурса, формируется на основе выбранного интерфейса |
IP |
назначенный IP–адрес |
Маска |
маска подсети для VIP |
Интерфейс ENGINE-0 |
физический или виртуальный интерфейс (VLAN) контроллера ENGINE-0, на котором работает VIP |
Интерфейс ENGINE-1 |
физический или виртуальный интерфейс (VLAN) контроллера ENGINE-1, на котором работает VIP |
Тип ресурса |
iSCSI–портал (VIP) |
репликация (VIP РЕПЛ.) |
|
Контроллер |
имя и номер контроллера, к которому привязан IP–ресурс |
Создание¶

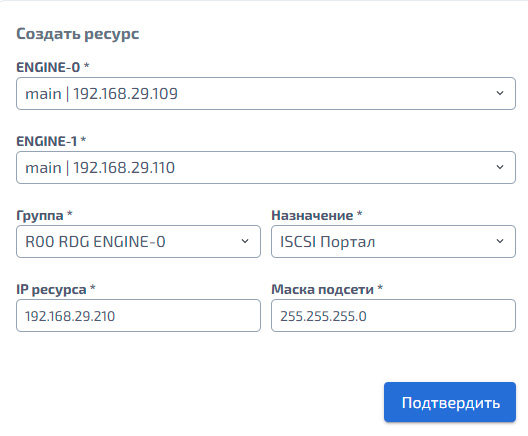

Чтобы создать IP–ресурс (VIP):
Нажмите кнопку «Создать ресурс» – откроется форма создания
В открывшемся окне укажите:
Интерфейс – сетевой интерфейс, на котором будет размещён IP–ресурс. Для отказоустойчивости на обоих контроллерах должны быть выбраны одинаковые интерфейсы
Дисковую группу – ранее созданную группу RDG или DDP, для которой создаётся IP–ресурс
IP–адрес – адрес, который будет назначен данному IP-ресурсу
Маску подсети для указанного IP–адреса
Нажмите «Подтвердить»
Внимание
Не рекомендуется предоставлять доступ к логическим томам из разных дисковых групп через один IP–ресурс, привязанный к конкретной группе
При переносе этой группы на соседний контроллер доступ к томам из других групп по данному VIP будет потерян
Действия¶

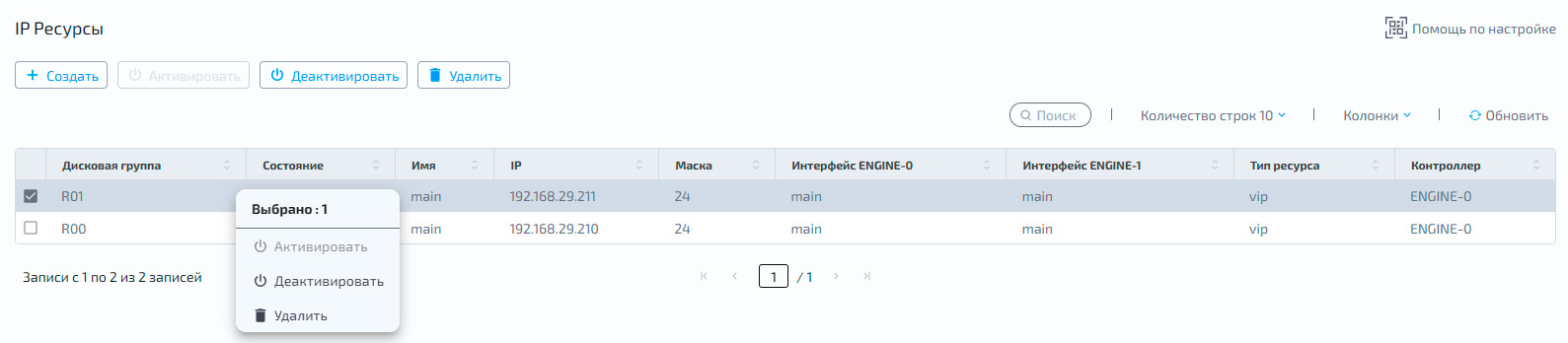

После создания IP–ресурса доступны следующие действия, вызываемые через контекстное меню (правая кнопка мыши):
Активировать – перевести IP–ресурс в активное состояние
Деактивировать – перевести IP–ресурс в неактивное состояние
Удалить ресурс – удалить IP–ресурс
