Логические тома¶
DDP—LUN (толстый или тонкий) — блочное устройство хранения данных (LUN) в составе DDP, доступное хосту/серверу по протоколам FC и/или iSCSI.
Примечание
На DDP—пуле толстые и тонкие тома ведут себя иначе, чем на RDG—группах. Учитывайте это при планировании выделения дисковой ёмкости.
Информацию о логических томах DDP можно просмотреть, перейдя на одну из двух вкладок:
«Подсистема хранения» >> «DDP» >> «Логические тома»— на этой вкладке отображаются все логические тома системы«Подсистема хранения» >> «DDP» >> «Группы» >> «Логические тома»— на этой вкладке отображаются логические тома выбранной DDP—группы

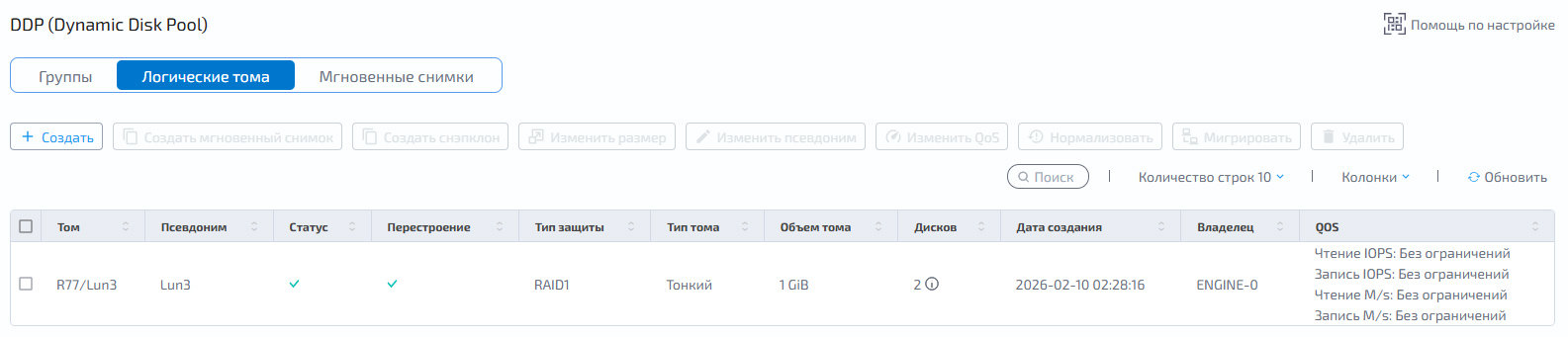

На вкладке «Логические тома» в табличном виде представлена информация обо всех созданных логических томах на DDP—группе:
Столбцы таблицы:
Столбец |
Описание |
|---|---|
Том |
группа/имя |
Псевдоним |
псевдоним тома |
Статус |
работает/не работает |
Перестроение |
идёт ли перестроение тома |
Тип защиты |
уровень защиты данных (RAID 0/1/5/6/10) |
Тип тома |
толстый или тонкий |
Объём тома – при использовании компрессии и/или дедупликации |
Виртуальный – объём с учётом переподписки |
Физический – реально зарезервированный объём на группе |
|
Физически занятый объём - фактически записанные данные на группе под этот том |
|
Дисков |
количество дисков в LUN |
Дата создания |
дата и время создания тома |
Владелец |
имя контроллера, за которым закреплён LUN |
QoS |
Чтение IOPS |
Запись IOPS |
|
Чтение М/s |
|
Запись М/s |
Создание¶

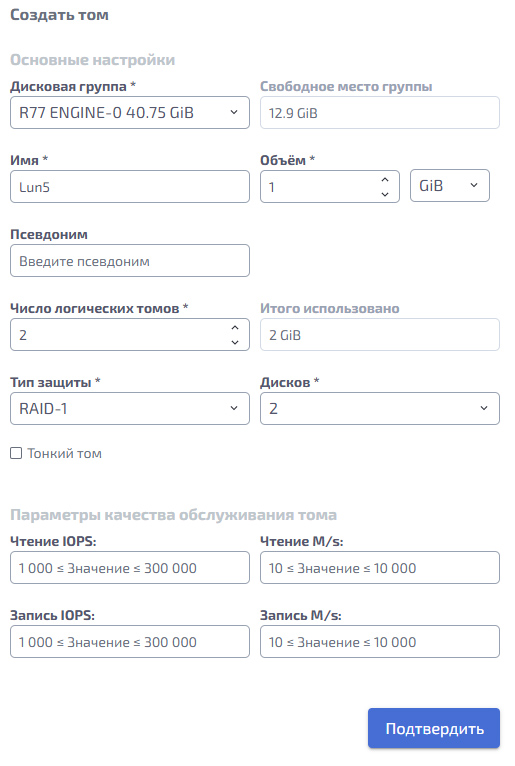

Чтобы создать логический том, выполните следующие действия:
Нажмите «Создать том» – откроется модальное окно
В открывшемся модальном окне укажите:
Дисковую группу на которой создаётся том
Имя логического тома (обязательно)
Объём тома (обязательно)
Псевдоним логического тома (необязательно)
Тип защиты. Список доступных уровней RAID зависит от количества дисков в группе:
RAID—0
RAID—1
RAID—5
RAID—6
RAID—10
Число логических томов – количество копий логических томов, создаваемых за одну операцию (по умолчанию 1)
Количество дисков данных – количество дисков данных, которые будут использованы для создания LUN:
RAID—0 – количество дисков данных без ограничений
RAID—1 – 2 диска данных
RAID—5 – от 2 до 9 дисков данных
RAID—6 – от 3 до 22 дисков данных
RAID—10 – от 4 до 24 дисков данных
Тонкий том – создаёт LUN типа «Тонкий». При включении автоматически подставятся «Тип защиты», «Количество дисков данных» и «Количество дисков чётности»
Примечание
Чекбокс «Тонкий том» доступен только для DDP групп с тонким хранилищем
При необходимости задайте параметры QoS:
Чтение IOPS
Запись IOPS
Чтение M/s
Запись M/s
Если все обязательные поля заполнены, нажмите «Подтвердить».

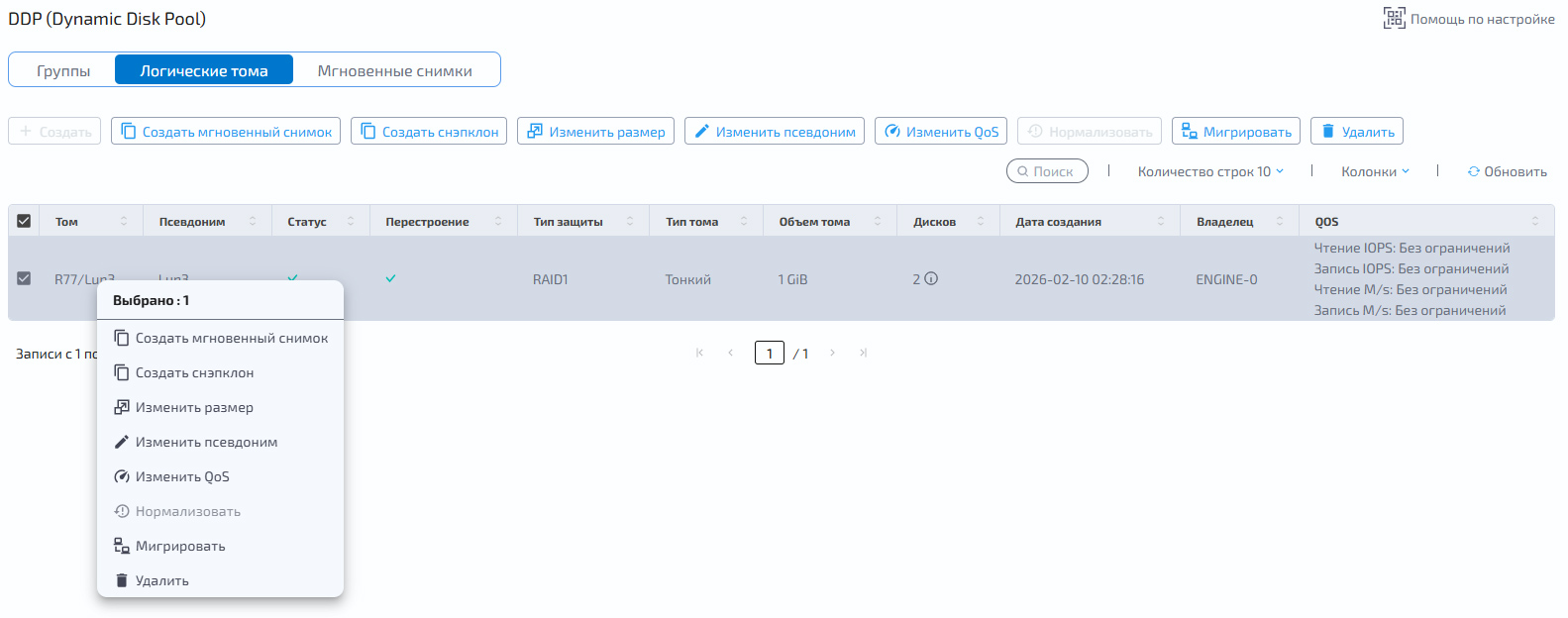

Действия¶
Для выполнения действий с созданными томами в группе DDP выберите доступное действие в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томах и в выпадающем меню выберите нужное действие:
Пользователю доступны следующие команды и действия:

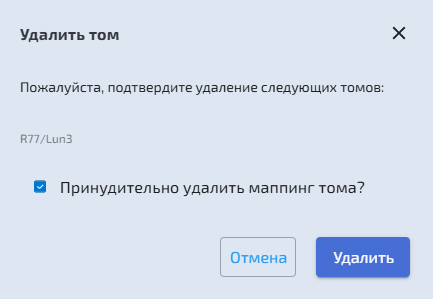

Удаление¶
Чтобы удалить том:
Нажмите «Удалить»
Если с томом связан маппинг, установите флажок «Принудительно удалить маппинг тома»
Нажмите «Подтвердить»
Внимание
Маппинги, связанные с логическим томом, будут удалены принудительно

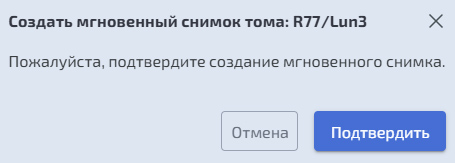

Создание мгновенного снимка¶
Для создания мгновенного снимка:
Нажмите «Создать мгновенный снимок»
В открывшемся модальном окне нажмите «Подтвердить»
Примечание
Для толстых томов снимки выполняются по технологии COW (Copy On Write) и не зависят друг от друга
Снимок при создании занимает 20% от исходной ёмкости толстого тома
Объём мгновенного снимка при его заполнении на 100% превысит размер тома на 0,1%

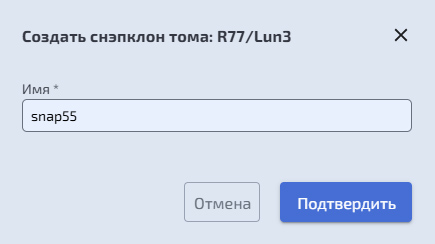

Создание снэпклона¶
Чтобы создать снэпклон:
Выберите том типа «Тонкий» и нажмите «Создать снэпклон»
В открывшемся окне укажите имя и нажмите «Подтвердить»
Внимание
Функция доступна только для тонких томов

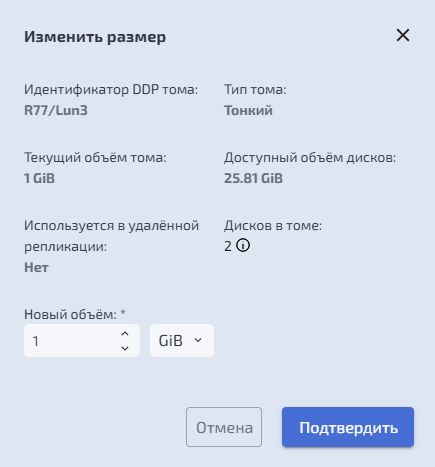

Изменение размера¶
Опция «Изменение размера» позволяет увеличить объём тома, созданного ранее на выбранной DDP–группе.
Для изменения размера логического тома:
Нажмите «Изменить размер»
Укажите новый объём (не меньше текущего) и единицу измерения
Нажмите «Подтвердить»
Внимание
Размер тома можно только увеличить

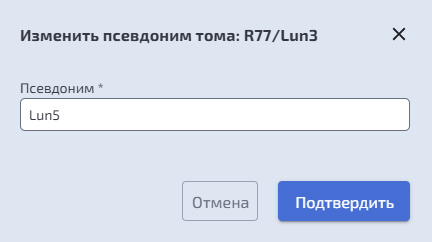

Изменение псевдонима¶
Для изменения псевдонима логического тома:
Нажмите «Изменить псевдоним»
В открывшемся окне укажите псевдоним и нажмите «Подтвердить»
Примечание
Допустимые символы: латинские буквы, цифры или специальный символ «_»
Специальные символы разрешены только внутри строки

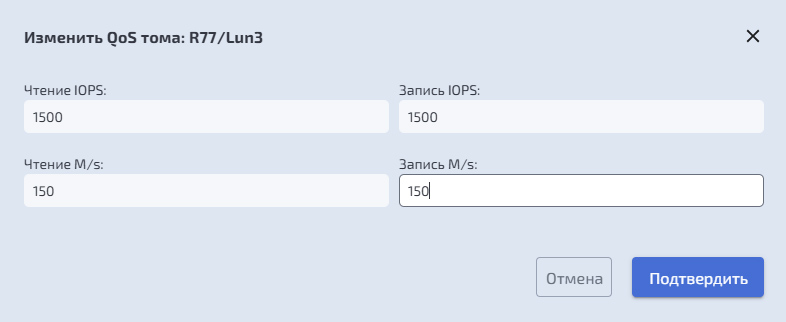

Изменение QoS¶
Для изменения параметров QoS:
Нажмите «Изменить QoS»
В открывшемся окне укажите параметры QoS
Нажмите «Подтвердить»

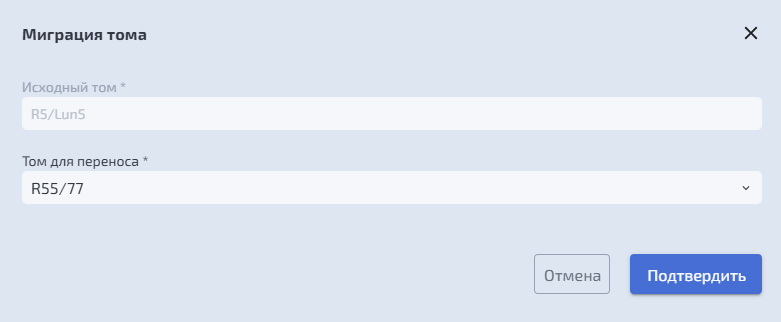

Миграция тома¶
Миграция позволяет переносить LUN «на лету» между группами. Исходная и целевая группы с LUN должны находиться на разных контроллерах.
Примечание
LUN—источник и LUN—приемник должны быть идентичны
Чтобы осуществить миграцию логического тома:
Нажмите «Миграция тома»
В открывшемся модальном окне, в выпадающем списке «Том для переноса», выберите нужный логический том или снэпклон
Нажмите «Подтвердить»
Если в группе на другом контроллере нет логических томов с размером, равным размеру исходного тома, то система выведет сообщение: «Тома не найдены».
Нормализация статуса¶
Чтобы осуществить нормализацию логического тома:
Нажмите «Нормализовать»
Нажмите «Подтвердить»
Примечание
Выполните нормализацию, если после переезда группы или отключения питания наблюдаются проблемы в работе логического тома.
