Логические тома¶
RDG—LUN — это блочное устройство хранения данных, которое входит в RDG и предоставляется конечному хосту/серверу по протоколам FC или iSCSI.

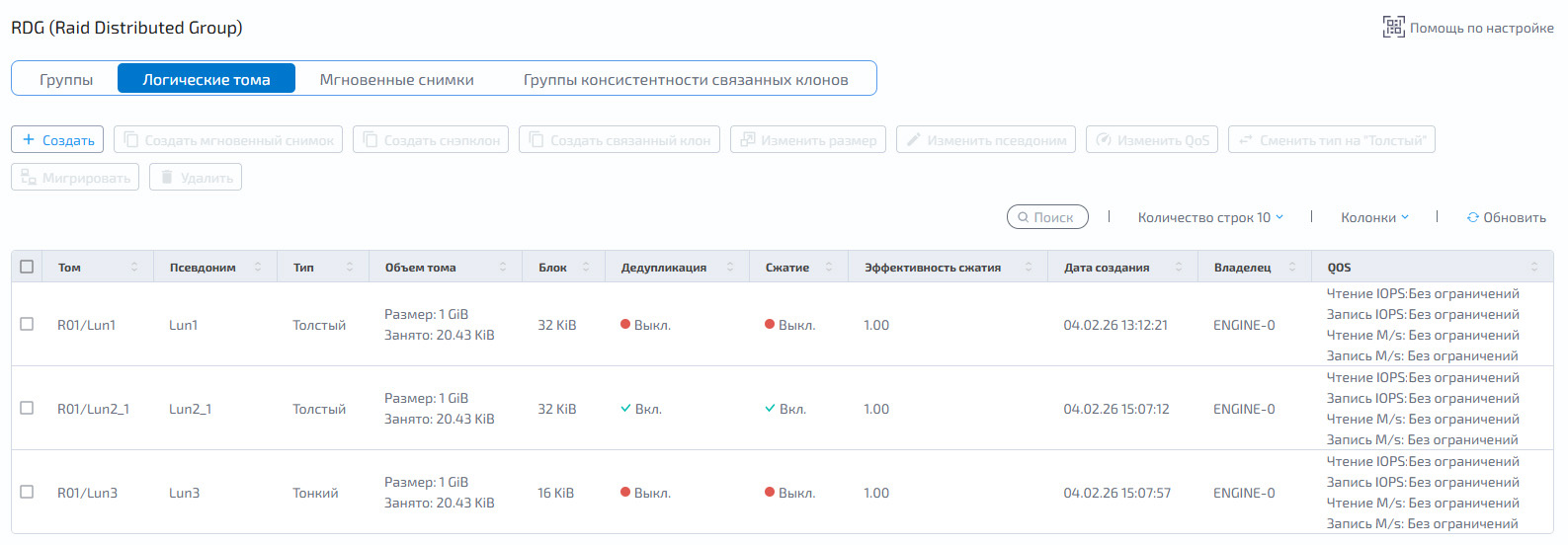

На странице «Подсистема хранения >> RDG >> Логические тома» в табличном виде представлена информация о всех созданных логических томах на RDG—группе:
Том — группа и имя логического тома
Псевдоним — заданное пользователем имя логического тома
- Тип — режим выделения пространства для RDG—LUN:
Тонкий — LUN заполняется по факту появления данных на нём, неиспользуемое LUN—ом пространство может быть задействовано для других целей. Размер тонкого LUN можно только увеличивать
Толстый — LUN резервирует сразу 100% выделенного пространства, неиспользуемое LUN—ом место не может быть задействовано для других целей. Размер толстого LUN можно только увеличивать
- Объём тома:
Занято — реальный объём занятого пространства
Размер — логический объём тома. Для тонкого тома (THIN) используется мягкая резервация ёмкости, для толстого тома (FAT) используется жёсткая резервация ёмкости
Блок — размер блока логического тома от 4KB до 128KB. Значение по умолчанию — 128KB
Дедупликация — статус дедупликации: Вкл./Выкл.
Сжатие — статус сжатия данных: Вкл./Выкл.
Эффективность сжатия — суммарный коэффициент экономии дискового пространства для дедупликации и/или сжатия
Дата создания — дата создания логического тома
Владелец — текущий контроллер, за которым закреплен LUN
QoS — значения параметров качества обслуживания
Создание¶
Чтобы создать RDG—LUN, выполните следующие действия:
Откройте меню:

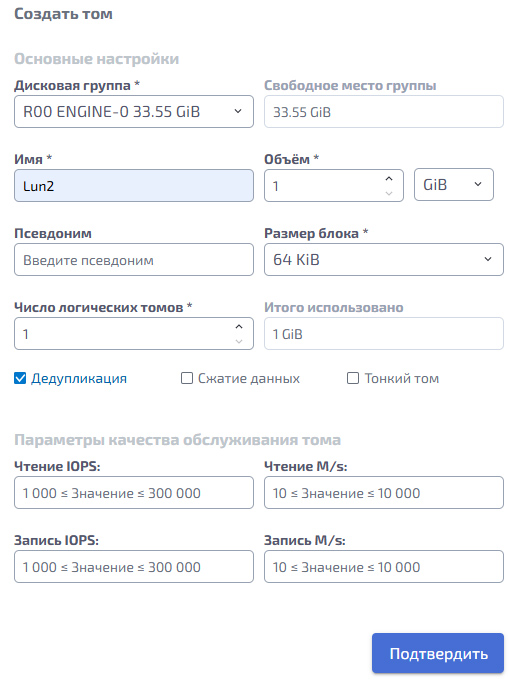

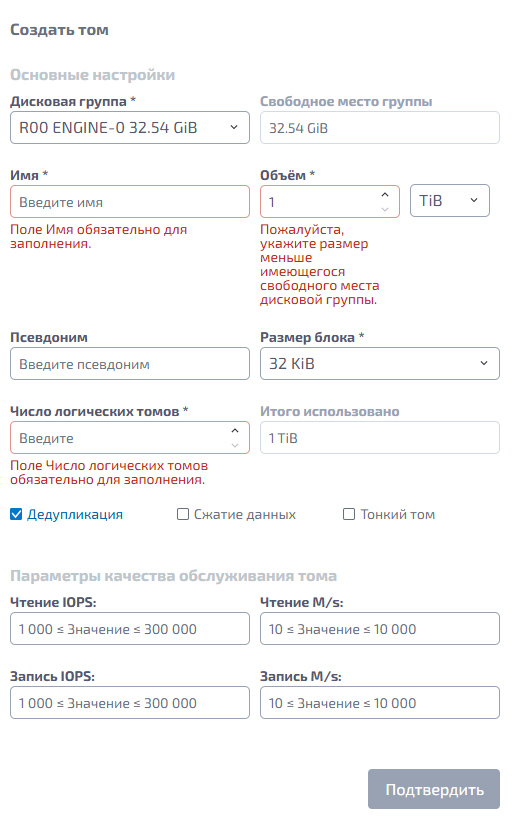

«Подсистема хранения >> RDG >> Логические тома»В левом верхнем углу нажмите кнопку «Создать», после этого происходит открытие модального окна:
В открывшемся модальном окне укажите:
Дисковую группу (обязательно для заполнения)
Имя логического тома (обязательно для заполнения)
Объём логического тома (обязательно для заполнения)
Единицу измерения объёма логического тома
Псевдоним логического тома (необязательно для заполнения)
Число логических томов (обязательно для заполнения, по умолчанию 1)
Размер блока логического тома (обязательно для заполнения)
Также Вы можете указать следующие настройки:
Дедупликация (чекбокс Вкл./Выкл.)
Сжатие данных (чекбокс Вкл./Выкл.)
Тонкий том (чекбокс Вкл./Выкл.)
Укажите параметры качества обслуживания тома:
Чтение IOPS
Запись IOPS
Чтение M/s
Запись M/s
Если в поле ввода введено недопустимое значение, система подсвечивает такие поля красным и выводит сообщение со справочной информацией о данных, которые могут быть использованы.
Создание логического тома осуществляется только после подтверждения действия в модальном окне, новая запись должна появиться в таблице на вкладке «Логические тома».
Действия¶

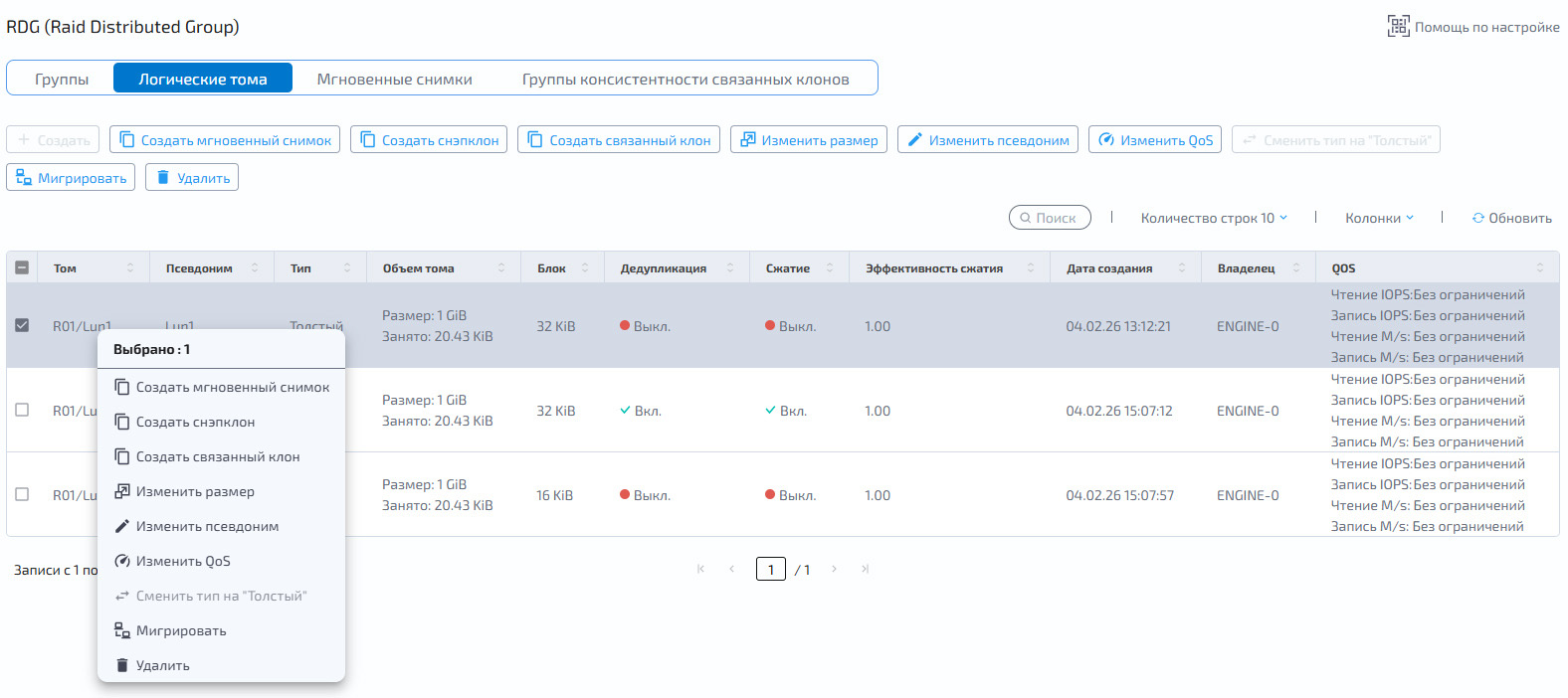

Чтобы выполнить действия с созданным томом выберите действие в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите нужное действие.
Удалить том¶
Примечание
Перед удалением LUN, убедитесь, что у LUN нет мгновенных снимков, связанных клонов и правил репликации. В противном случае удаление будет невозможно.

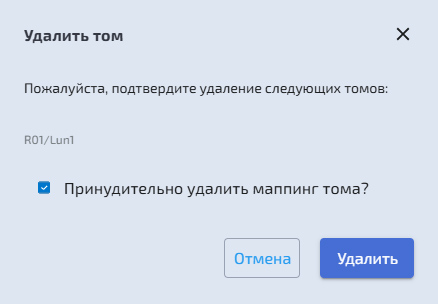

Для удаления логического тома выберите «Удалить» в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Удалить». При нажатии происходит открытие модального окна «Удалить том»:
Если логический том был использован для создания маппинга, то вручную удалите маппинг или выберите чекбокс «Принудительно удалить маппинг тома», который позволит автоматически это сделать вместе с логическим томом.
Нажмите «Подтвердить».
Создать мгновенный снимок¶
Примечание
Мгновенный снимок всегда создается в той же группе

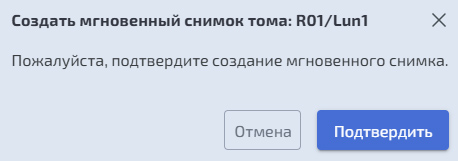

Для создания мгновенного снимка тома выберите «Создать мгновенный снимок» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Создать мгновенный снимок». При нажатии происходит открытие модального окна:
Нажмите «Подтвердить».
Создать снэпклон¶
Снэпклон можно создать в ту же или соседнюю группу, таким образом можно выполнить миграцию данных на другой тип RAID
Создание снэпклона занимает время. Чем больше физически занято места на LUN—е, тем дольше будет создаваться снэпклон
Снэпклон не зависит от исходного LUN

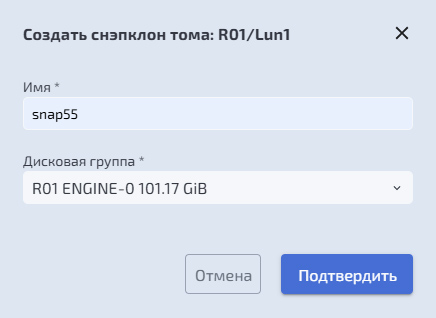

Для cоздания снэпклона выберите «Создать снэпклон» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Создать снэпклон». При нажатии происходит открытие модального окна:
В открывшемся модальном окне укажите имя создаваемого снэпклона, а также выберите дисковую группу, на которой требуется создать снэпклон.
Нажмите «Подтвердить».
Создать связанный клон¶
Связанный клон создается в той же группе, что и основной LUN
Клон создается мгновенно независимо от реально занимаемого LUN—ом объёма
Клон зависит от исходного LUN—а, то есть, исходный LUN нельзя удалить, пока на нем есть связанные клоны.
При создании клона так же автоматически создается связанный с LUN—ом источником снэпшот, который виден на странице
«Подсистема хранения >> RDG >> Мгновенные снимки»Связанный клон можно сразу использовать после создания. Он является аналогом снэпшота доступного и на чтение, и на запись

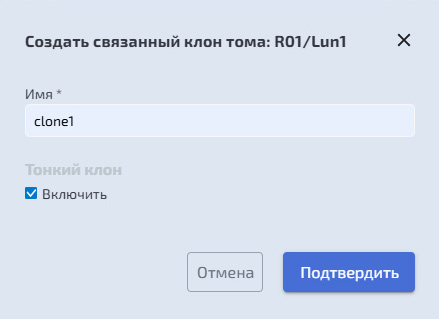

Для создания связанного клона выберите «Создать связанный клон» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Создать связанный клон». При нажатии происходит открытие модального окна:
В открывшемся модальном окне укажите имя связанного клона.
Если логический том был создан с типом «Толстый», то чекбокс «Тонкий клон» должен быть доступен для включения/выключения.
Нажмите «Подтвердить».
Изменить размер¶

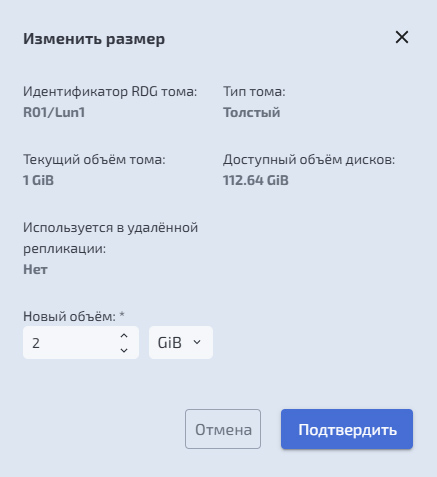

Для изменения размера логического тома выберите «Изменить размер» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Изменить размер». При нажатии происходит открытие модального окна:
В открывшемся модальном окне отображаются следующие параметры логического тома:
Идентификатор RDG тома
Тип тома
Текущий объём тома
Доступный объём дисков
Свойство «Используется в удалённой репликации»
Укажите новый объём логического тома в поле «Новый объём» и выберите нужную единицу измерения ёмкости.
Нажмите «Подтвердить».
Изменить псевдоним¶

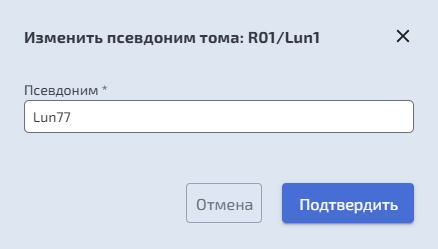

Для изменения псевдонима логического тома выберите «Изменить псевдоним» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Изменить псевдоним». При нажатии происходит открытие модального окна:
В открывшемся модальном окне укажите новый «Псевдоним».
Нажмите «Подтвердить».
Изменить QoS¶

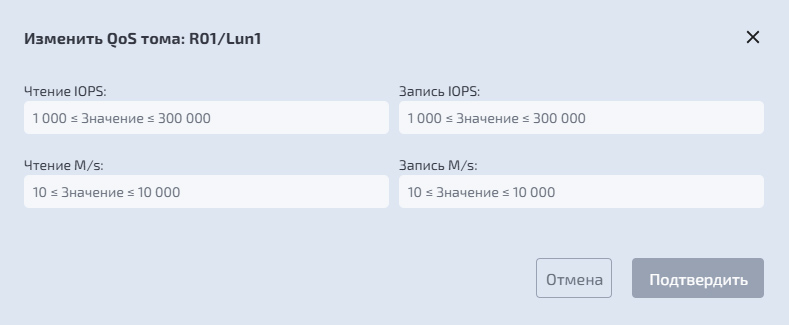

Для указания QoS (параметра качества обслуживания) логического тома выберите «Изменить QoS» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Изменить QoS». При нажатии происходит открытие модального окна:
В открывшемся модальном окне доступны для редактирования следующие поля:
Чтения IOPS
Запись IOPS
Чтение M/s
Запись M/s
Нажмите «Подтвердить».
Сменить тип на «Толсты黶

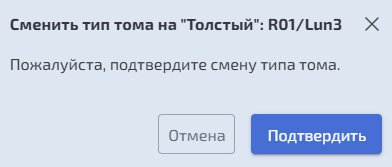

Для смены типа тома на «Толстый» выберите «Сменить тип на «Толстый»» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Сменить тип на «Толстый»». При нажатии происходит открытие модального окна:
Нажмите «Подтвердить».
Миграция тома¶
Миграция тома позволяет «на лету» мигрировать LUN между группами RDG. При этом, исходная группа с LUN—ом и целевая группа с LUN—ом должны быть на разных контроллерах. Для корректной миграции без остановки ввода/вывода должны быть настроены:
для FC: группы
для iSCSI: VIP, таргеты и группы

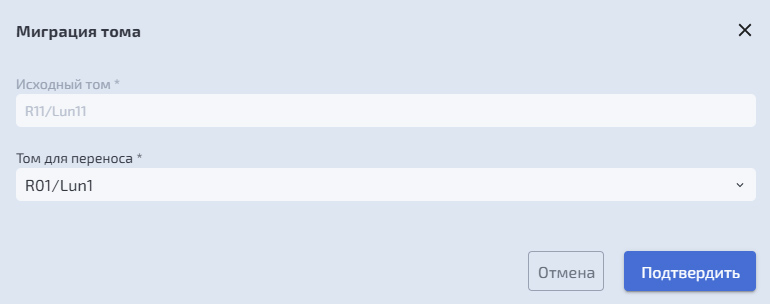

Для этого выберите «Мигрировать» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о томе и в выпадающем меню выберите «Мигрировать». При нажатии происходит открытие модального окна:
В открывшемся модальном окне, в выпадающем списке «Том для переноса», выберите из перечня доступных логических томов/снэпклонов/связанных клонов нужный том для переноса.
Нажмите «Подтвердить».
