Файловая репликация¶
Файловая репликация – процесс копирования данных файловой системы с СХД‑источника на СХД‑приёмник. СХД АЭРОДИСК ENGINE AQ 460 / 470 поддерживает асинхронную файловую репликацию на основе мгновенных снимков (snapshot). Для передачи данных используется репликационная связь между СХД по сети Ethernet.
Примечание
Для файловой репликации не требуется заранее создавать NFS/SMB на удалённой СХД: целевые файловые системы создаются при настройке репликации на СХД‑источнике
Настройка¶
Примечание
В текущей версии ПО файловая репликация поддерживает работу только с интерфейсом main
Перед созданием файловой репликации нужно убедиться, что:
На обеих СХД создана как минимум одна RDG–группа (тип RAID и объём RDG–групп на источнике и приёмнике могут отличаться)
На локальной СХД созданы файловые системы NFS и/или SMB/CIFS, которые требуется реплицировать
Между СХД обеспечена сетевая связь (СХД находятся в одной подсети или настроена маршрутизация; ACL/межсетевые экраны разрешают обмен)
На СХД‑источнике и на СХД‑приёмнике создан VIP с назначением «Репликация»
Файловая репликация¶

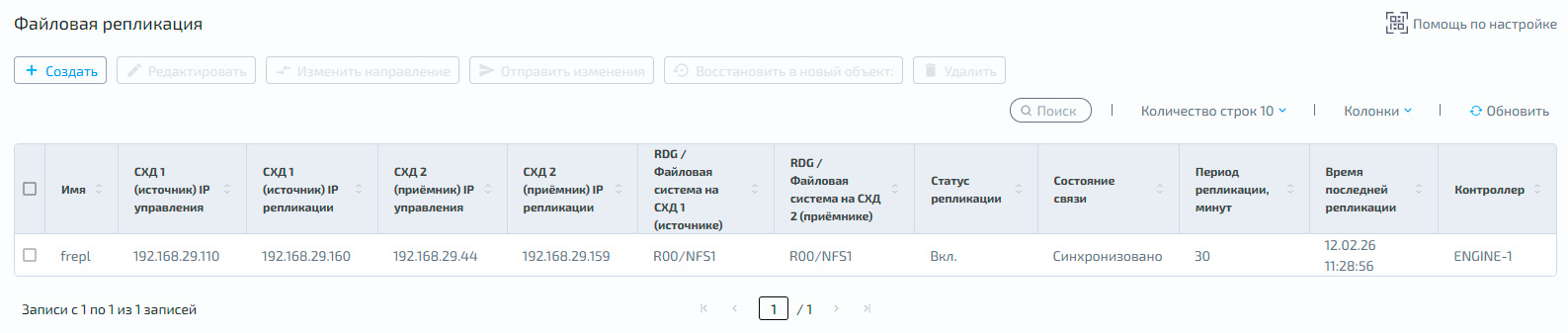

На вкладке «Файловая репликация» отображается список созданных файловых репликаций и их параметры
По каждой репликации доступна следующая информация:
Столбец |
Описание |
|---|---|
Имя |
имя файловой репликации |
СХД–источник IP управления |
IP–адрес для передачи данных управления репликацией (IP–адрес интерфейса main на СХД–источнике) |
СХД–источник IP репликации |
VIP репликации на СХД–источнике |
СХД–приёмник IP управления |
IP–адрес для передачи данных управления репликацией (IP–адрес интерфейса main на СХД–приёмнике) |
СХД–приёмник IP репликации |
VIP репликации на СХД–приёмнике |
RDG/Файловая система на СХД–источнике |
имя дисковой группы и файловой системы на СХД–источнике |
RDG/Файловая система на СХД–приёмнике |
имя дисковой группы и файловой системы на СХД–приёмнике |
Статус репликации |
состояние репликации: Вкл./Выкл. |
Состояние связи |
состояние репликационной связи: «Синхронизировано», «Реплицируется», «Ожидание», «Недоступно» |
Период репликации, минут |
частота отправки снимков на удалённую СХД (в минутах) |
Время последней репликации |
временная метка последнего запуска репликации |
Контроллер |
контроллер СХД, на котором создана файловая репликация |
Создание¶
Чтобы создать файловую репликацию:

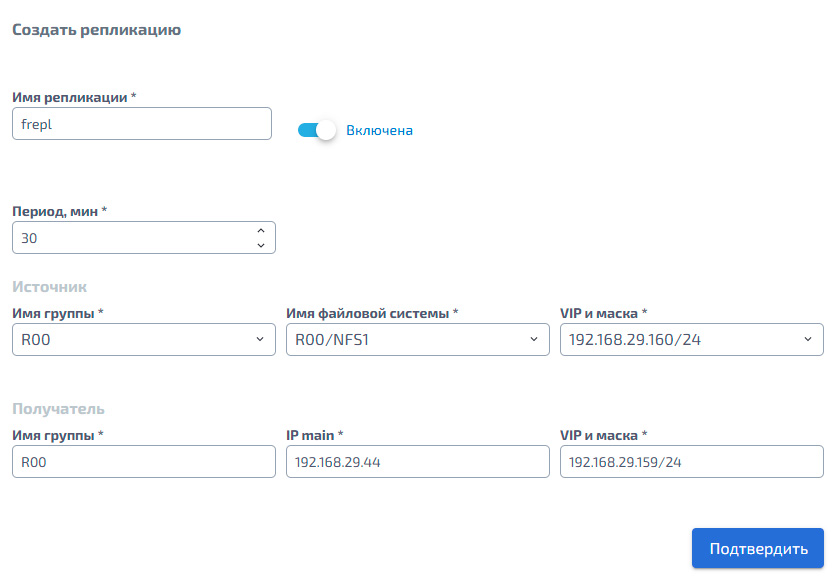

Нажмите «Создать репликацию» – откроется форма создания
В открывшемся модальном окне укажите:
Имя репликации – имя должно совпадать на СХД‑источнике и на СХД‑приёмнике
Период репликации, минут – от 5 до 10080 (1 неделя)
Статус – Вкл./Выкл. (при значении «Выключена» репликация не выполняется)
Имя группы (источник) – RDG–группа на СХД
Имя файловой системы (источник) – NFS или SMB на выбранной RDG–группе СХД
VIP и маска (источник) – адрес, через который выполняется репликация
Имя группы (получатель) – RDG–группа на СХД
IP main (получатель) – IP–адрес интерфейса main на СХД
VIP и маска (получатель) – адрес, через который выполняется репликация на СХД
Нажмите «Подтвердить»
Действия (Источник)¶

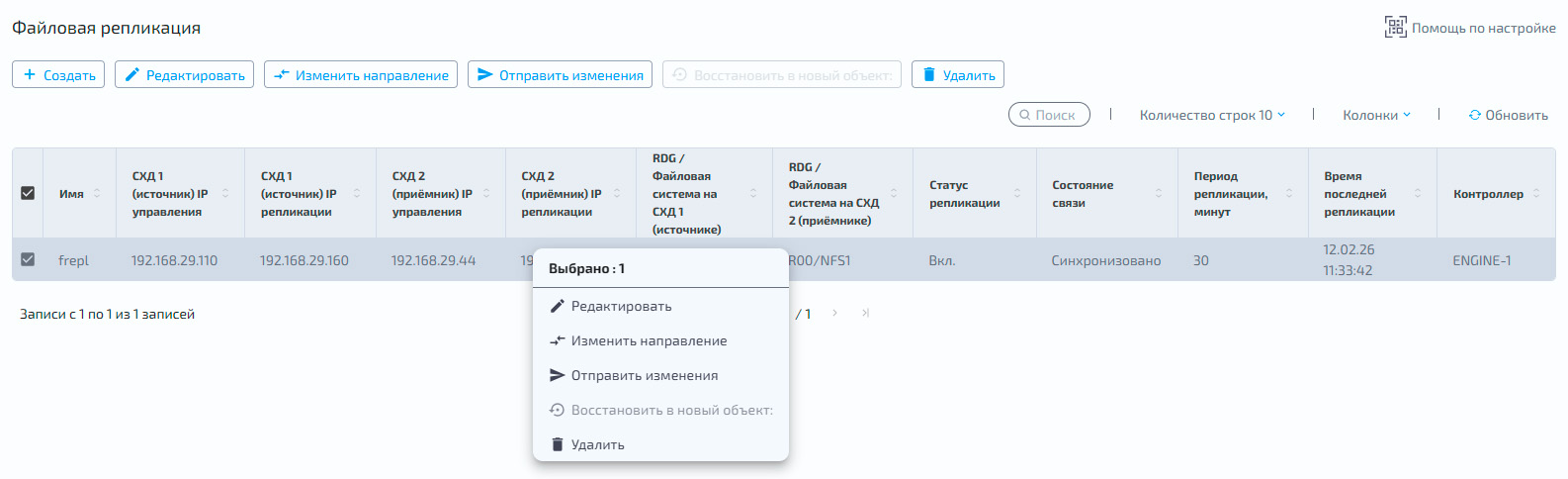

Чтобы открыть список команд для репликации на стороне источника, выполните одно из действий:
Нажмите правой кнопкой мыши по строке таблицы
Установите флажок в строке группы
Изменение направления¶
Предупреждение
Перед ручным переключением направления репликации отключите доступ на запись на СХД–источнике, дождитесь завершения репликации и только затем меняйте направление
В противном случае изменения данных после последней успешной репликации будут потеряны
Чтобы изменить направление репликации:

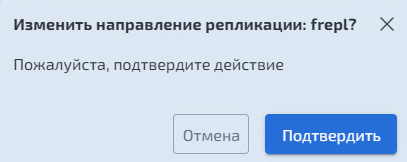

Нажмите «Изменить направление»
В открывшемся окне подтвердите действие
Примечание
После смены направления управление репликацией (включая редактирование и отправку изменений) выполняйте на той СХД, которая стала «Источником»
Редактирование¶
Чтобы изменить параметры репликации (на СХД‑приёмнике редактирование недоступно):

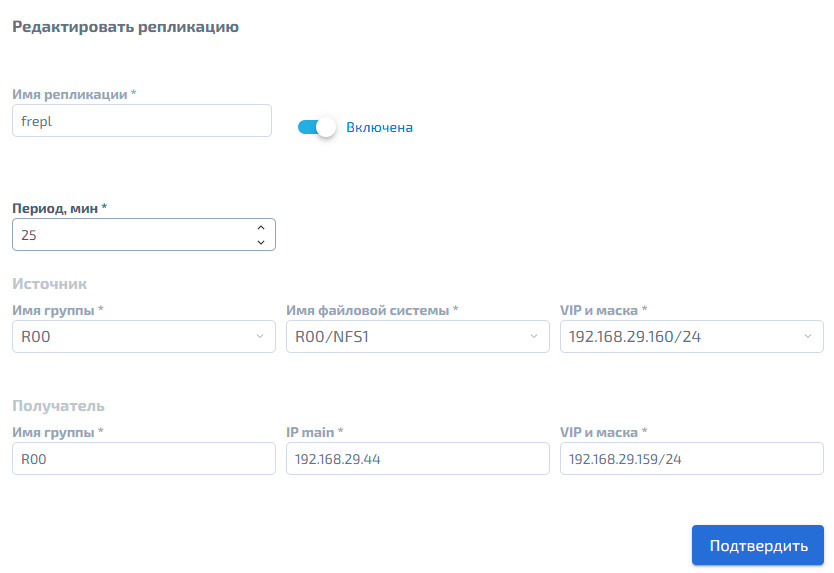

Нажмите «Редактировать» – откроется форма редактирования
Доступны к изменению следующие параметры:
Период – от 5 до 10080 минут
Статус – Вкл./Выкл.
Нажмите «Подтвердить»
Отправка изменений¶
Действие используется для отправки (применения) изменений параметров репликации на СХД–приёмник
Нажмите «Отправить изменения»
В открывшемся окне подтвердите действие
Удаление¶
Чтобы удалить файловую репликацию:
Нажмите «Удалить»
В открывшемся окне нажмите «Подтвердить»
Действия (Приёмник)¶

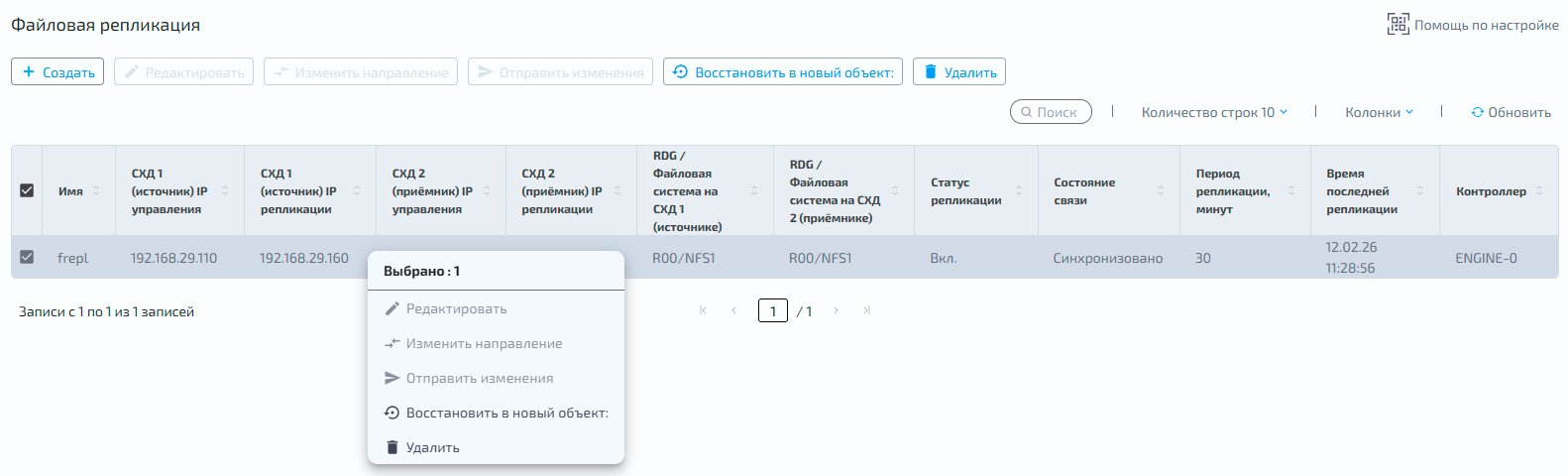

Чтобы открыть список команд для репликации на стороне приёмника, выполните одно из действий:
Нажмите правой кнопкой мыши по строке таблицы
Установите чекбокс в строке задач
Восстановление в новый объект¶
Чтобы восстановить данные в новую независимую файловую систему на СХД‑приёмнике:
Нажмите «Восстановить в новый объект»

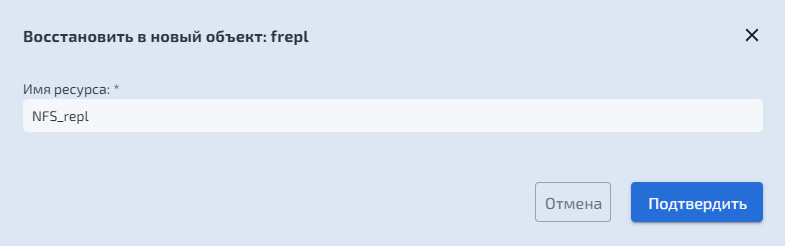

Укажите имя нового ресурса и нажмите «Подтвердить».

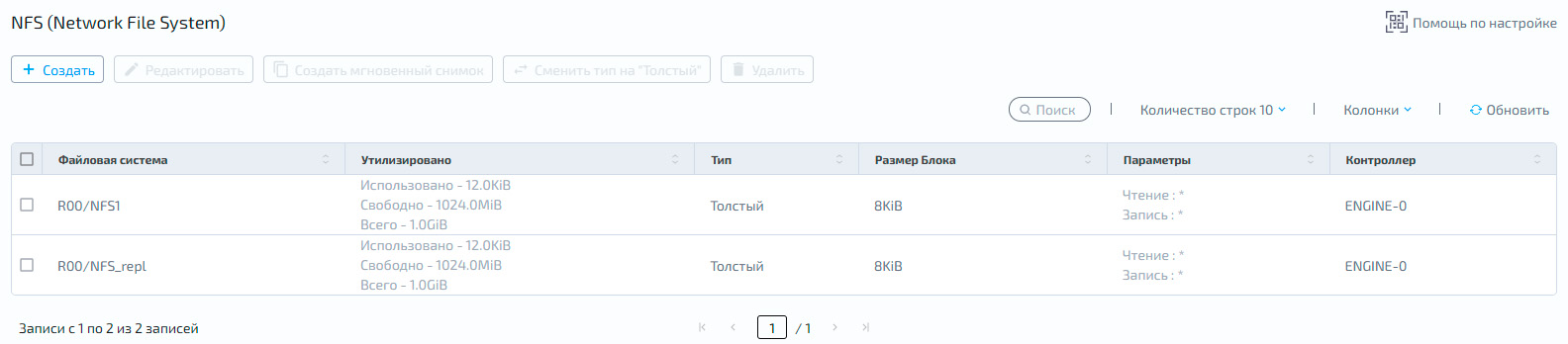

После выполнения операции на СХД–приёмнике будет создана отдельная файловая система, независимая от исходной NFS/SMB
Удаление¶
Чтобы удалить файловую репликацию:
Нажмите «Удалить»
В открывшемся окне нажмите «Подтвердить»
