Файловая репликация¶
Файловая репликация – процесс копирования данных файловой системы с СХД‑источника на СХД‑приёмник. СХД АЭРОДИСК ENGINE AQ 460 поддерживает асинхронную файловую репликацию на основе мгновенных снимков (snapshot). Для передачи данных используется репликационная связь между СХД по сети Ethernet.
Примечание
Для файловой репликации не требуется заранее создавать NFS/SMB на удалённой СХД: целевые файловые системы создаются при настройке репликации на СХД‑источнике
Настройка¶
Примечание
В текущей версии ПО файловая репликация поддерживает работу только с интерфейсом main
Перед созданием файловой репликации нужно убедиться, что:
На обеих СХД создана как минимум одна RDG–группа (тип RAID и объём RDG–групп на источнике и приёмнике могут отличаться)
На локальной СХД созданы файловые системы NFS и/или SMB/CIFS, которые требуется реплицировать
Между СХД обеспечена сетевая связь (СХД находятся в одной подсети или настроена маршрутизация; ACL/межсетевые экраны разрешают обмен)
На СХД‑источнике и на СХД‑приёмнике создан VIP с назначением «Репликация»
Файловая репликация¶

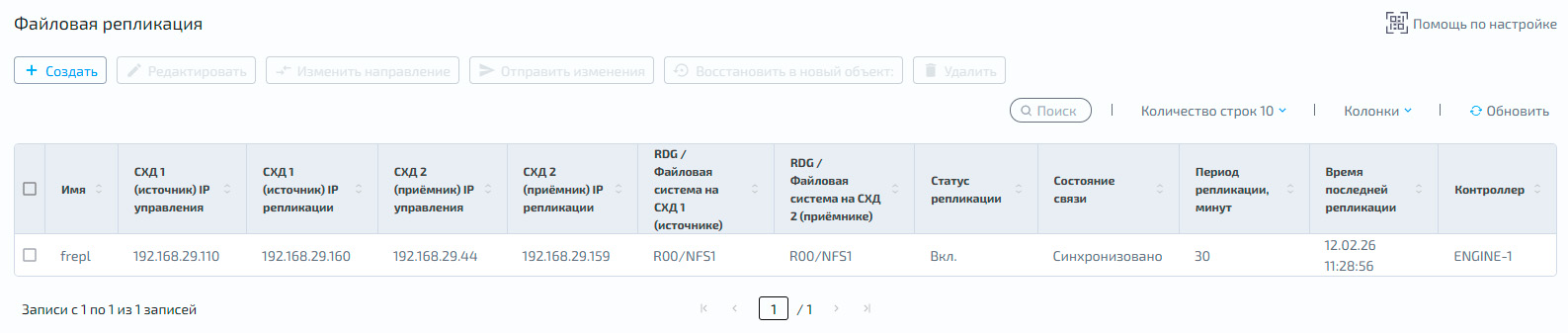

На вкладке «Файловая репликация» отображается список созданных файловых репликаций и их параметры
По каждой репликации доступна следующая информация:
Столбец |
Описание |
|---|---|
Имя |
имя файловой репликации |
СХД–источник IP управления |
IP–адрес для передачи данных управления репликацией (IP–адрес интерфейса main на СХД–источнике) |
СХД–источник IP репликации |
VIP репликации на СХД–источнике |
СХД–приёмник IP управления |
IP–адрес для передачи данных управления репликацией (IP–адрес интерфейса main на СХД–приёмнике) |
СХД–приёмник IP репликации |
VIP репликации на СХД–приёмнике |
RDG/Файловая система на СХД–источнике |
имя дисковой группы и файловой системы на СХД–источнике |
RDG/Файловая система на СХД–приёмнике |
имя дисковой группы и файловой системы на СХД–приёмнике |
Статус репликации |
состояние репликации: Вкл./Выкл. |
Состояние связи |
состояние репликационной связи: «Синхронизировано», «Реплицируется», «Ожидание», «Недоступно» |
Период репликации, минут |
частота отправки снимков на удалённую СХД (в минутах) |
Время последней репликации |
временная метка последнего запуска репликации |
Контроллер |
контроллер СХД, на котором создана файловая репликация |
Создание¶
Чтобы создать файловую репликацию:
Нажмите «Создать репликацию» – откроется форма создания

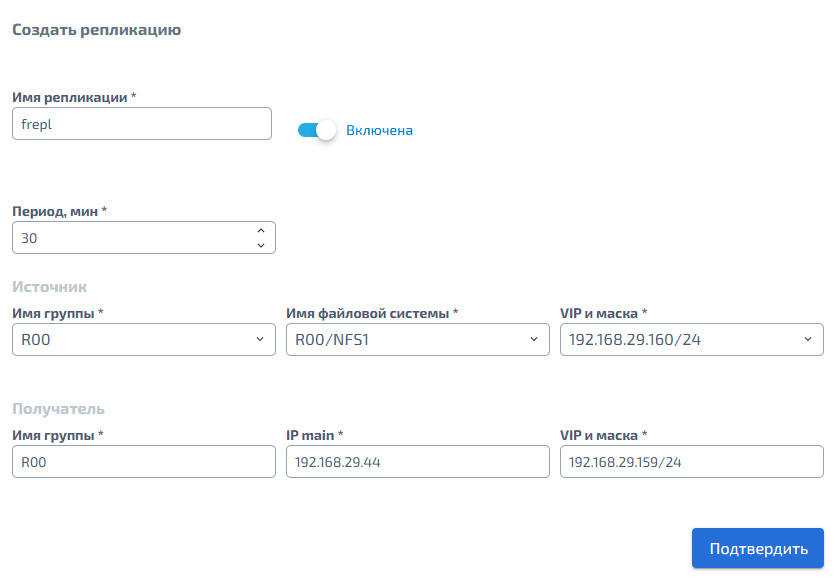

В открывшемся модальном окне укажите:
Имя репликации – имя должно совпадать на СХД‑источнике и на СХД‑приёмнике
Период репликации, минут – от 5 до 10080 (1 неделя)
Статус – Вкл./Выкл. (при значении «Выключена» репликация не выполняется)
Имя группы (источник) – RDG–группа на СХД
Имя файловой системы (источник) – NFS или SMB на выбранной RDG–группе СХД
VIP и маска (источник) – адрес, через который выполняется репликация
Имя группы (получатель) – RDG–группа на СХД
IP main (получатель) – IP–адрес интерфейса main на СХД
VIP и маска (получатель) – адрес, через который выполняется репликация на СХД
Нажмите «Подтвердить»
Действия (Источник)¶

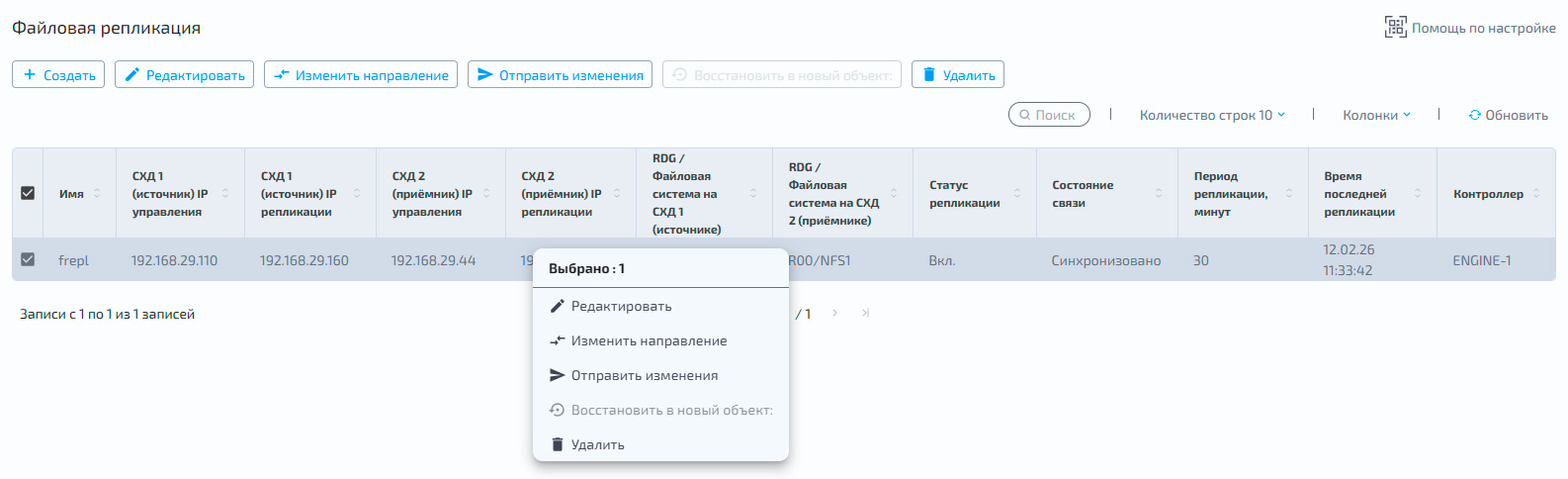

Чтобы открыть список команд для репликации на стороне источника, выполните одно из действий:
Нажмите правой кнопкой мыши по строке таблицы
Установите флажок в строке группы
Изменение направления¶
Предупреждение
Перед ручным переключением направления репликации отключите доступ на запись на СХД–источнике, дождитесь завершения репликации и только затем меняйте направление
В противном случае изменения данных после последней успешной репликации будут потеряны
Чтобы изменить направление репликации:

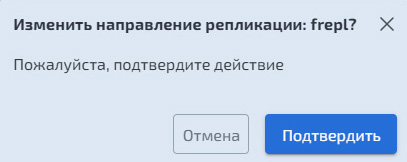

Нажмите «Изменить направление»
В открывшемся окне подтвердите действие
Примечание
После смены направления управление репликацией (включая редактирование и отправку изменений) выполняйте на той СХД, которая стала «Источником»
Редактирование¶
Чтобы изменить параметры репликации (на СХД‑приёмнике редактирование недоступно):

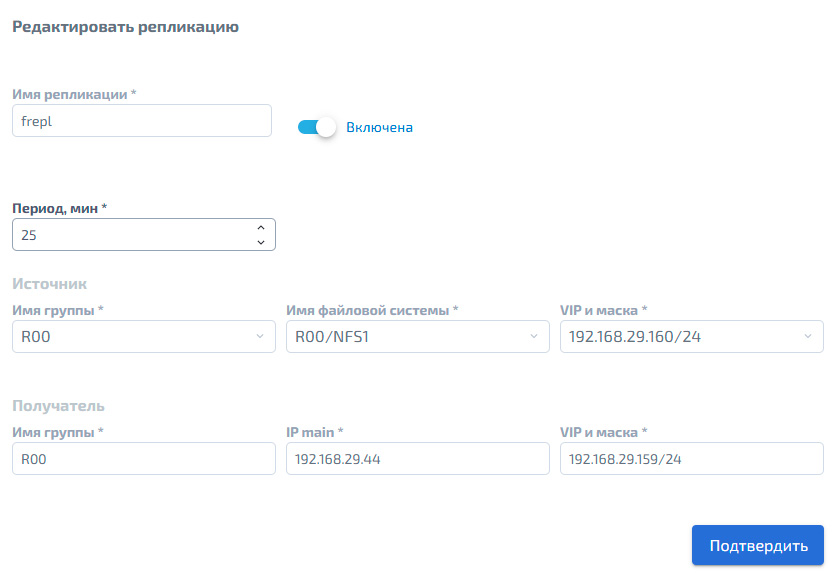

Нажмите «Редактировать» – откроется форма редактирования
Доступны к изменению следующие параметры:
Период – от 5 до 10080 минут
Статус – Вкл./Выкл.
Нажмите «Подтвердить»
Отправка изменений¶
Действие используется для отправки (применения) изменений параметров репликации на СХД–приёмник
Нажмите «Отправить изменения»
В открывшемся окне подтвердите действие
Удаление¶
Чтобы удалить файловую репликацию:
Нажмите «Удалить»
В открывшемся окне нажмите «Подтвердить»
Действия (Приёмник)¶

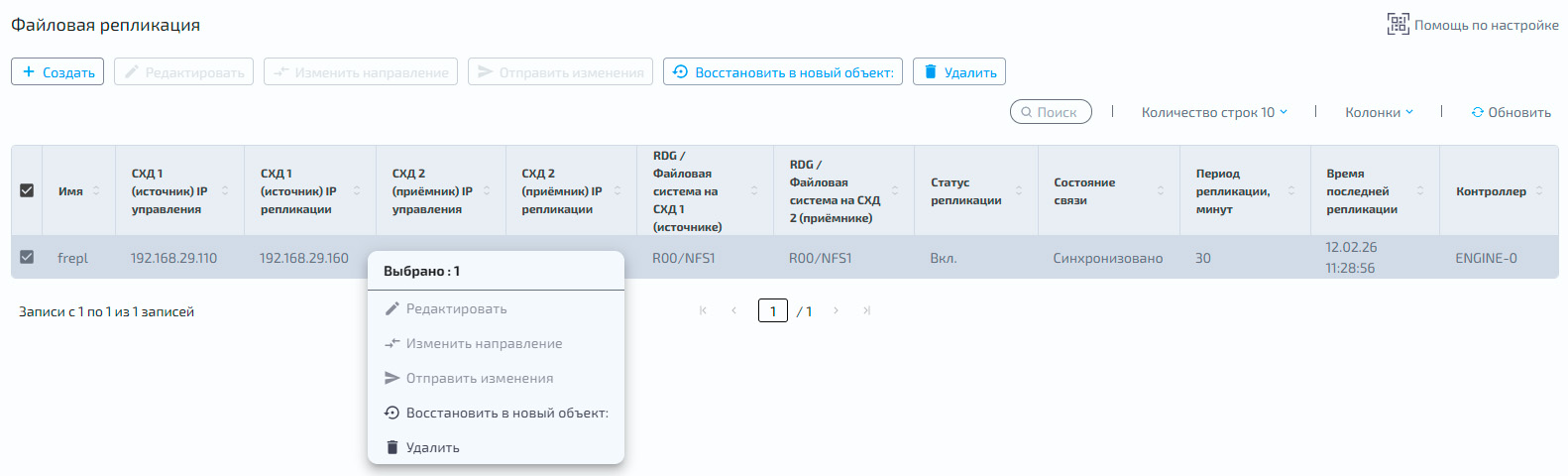

Чтобы открыть список команд для репликации на стороне приёмника, выполните одно из действий:
Нажмите правой кнопкой мыши по строке таблицы
Установите чекбокс в строке задач
Восстановление в новый объект¶
Чтобы восстановить данные в новую независимую файловую систему на СХД‑приёмнике:
Нажмите «Восстановить в новый объект»

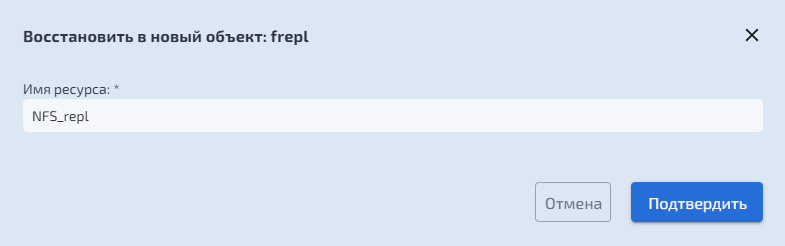

Укажите имя нового ресурса и нажмите «Подтвердить».

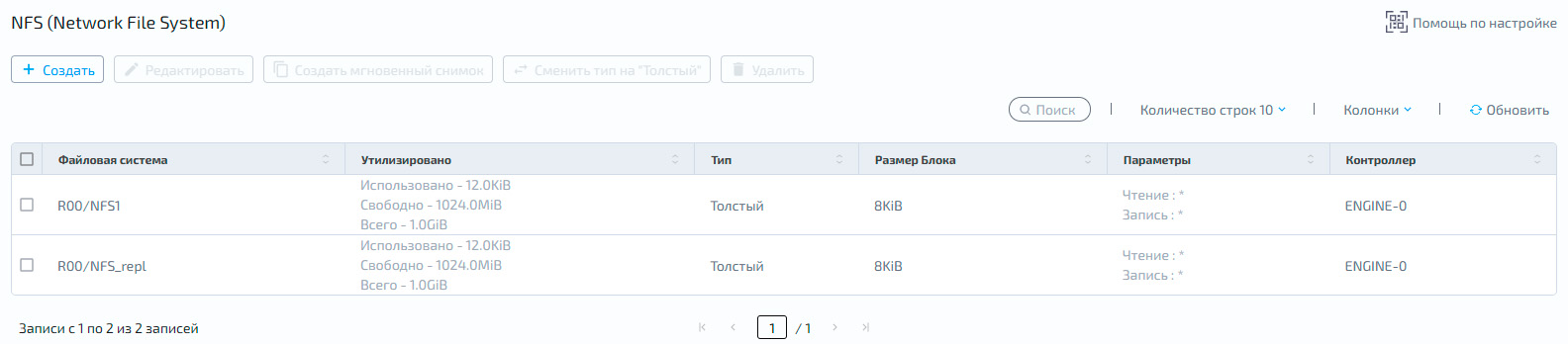

После выполнения операции на СХД–приёмнике будет создана отдельная файловая система, независимая от исходной NFS/SMB
Удаление¶
Чтобы удалить файловую репликацию:
Нажмите «Удалить»
В открывшемся окне нажмите «Подтвердить»
