Визуализация Grafana и статистика¶

Grafana¶

Для визуализации данных мониторинга в системе Grafana необходимо выполнить следующее:

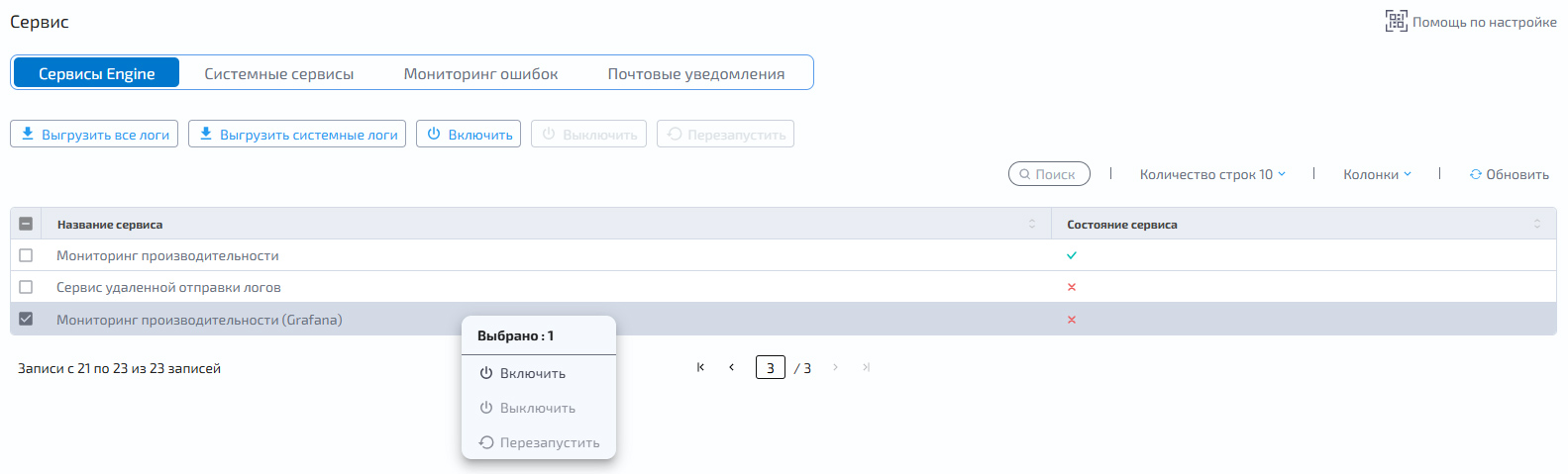

• На странице «Управление >> Сервис >> Сервисы ENGINE» включить сервис «Мониторинг производительности (Grafana)», нажав на нём правой кнопкой мыши и выбрав «Запустить»:



• На странице «Производительность >> Оперативная статистика >> Grafana» скачать JSON—файл, нажав на кнопку «Grafana»

• В системе визуализации Grafana создать новый dashboard, импортировав скачанный JSON—файл

• В качестве источника данных для созданного dashboard указать Prometheus и ввести IP—адрес контроллера в указанном формате. Это действие нужно повторить для каждого контроллера

Архивная статистика¶

Архивная статистика позволяет выгрузить данные с контроллеров СХД за период от 30 дней до 365 дней.

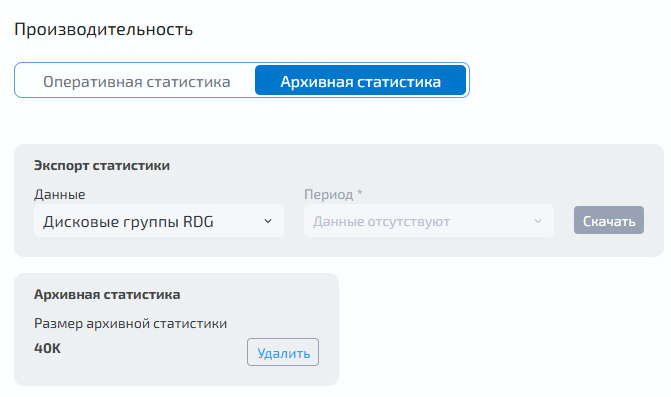

На вкладке в разделе «Экспорт статистики» можно выбрать группу с данными в выпадающем списке «Данные», а именно:

• DDP кэш

• Тома DDP

• Диски

• Fibre Channel

• Сетевые интерфейсы

• Оперативная память

• Дисковые группы RDG

• Тома RDG

• Загрузка ядра

Чтобы выгрузить данные архивной статистики, выполните следующие действия:

1. Перейдите в меню «Производительность >> Архивная статистика»

2. Выберите, по каким объектам выгружать статистику

3. Выберите, за какой период времени выгружать статистику

4. Нажмите «Скачать»

Удаление¶

Пользователю доступна возможность удалить всю архивную статистику, сохранённую с начала текущего года.

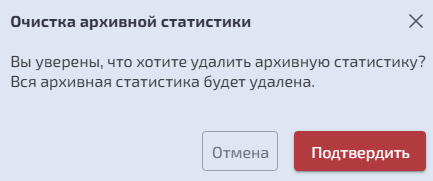

1. Для этого нажмите на кнопку «Удалить», после этого откроется модальное окно «Очистка архивной статистики»



2. Нажмите «Подтвердить»
