Порты¶
Навигация: «Блочный доступ Fibre Channel» >> «Порты»

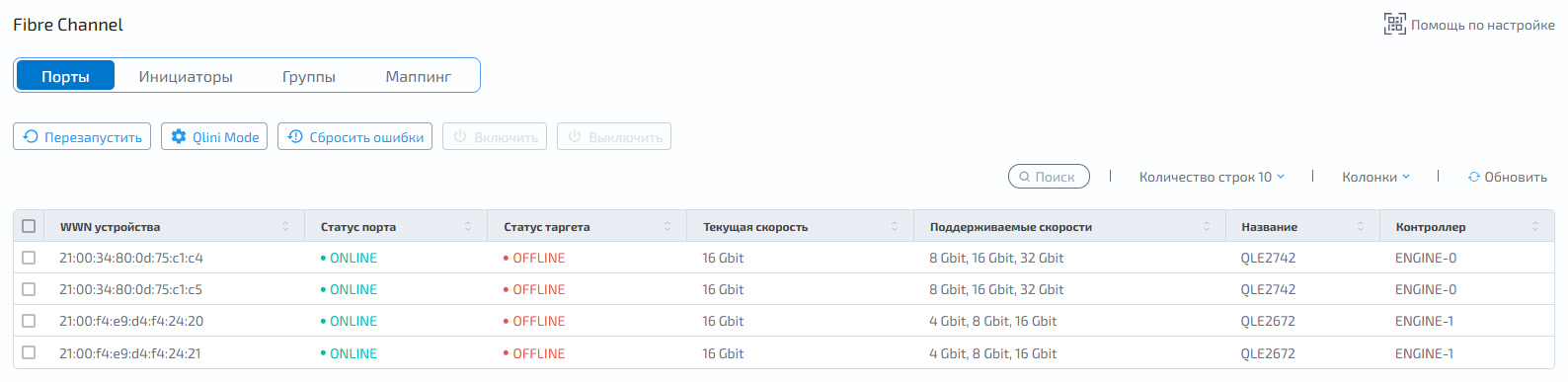

Вкладка «Порты» содержит информацию обо всех портах FC-адаптеров, установленных в контроллерах.
По каждому FC-порту доступна следующая информация:
Столбец |
Описание |
WWN-устройства |
уникальный идентификатор порта (World Wide Name), используемый для однозначной идентификации устройства в FC-сети, аналогично MAC-адресу в Ethernet |
Статус порта |
физическое состояние порта:
|
Статус таргета |
логическое состояние порта как целевого устройства (target):
|
Текущая скорость |
согласованная пропускная способность соединения между СХД и коммутатором/хостом |
Поддерживаемые скорости |
список скоростей, которые способен поддерживать порт в зависимости от возможности FC-адаптера и его прошивки |
Название |
модель FC–адаптера, в который входит данный порт |
Контроллер |
имя и номер контроллера, где установлен соответствующий FC-адаптер, содержащий данный порт |
Перезапуск¶
Чтобы выполнить перезапуск всех FC–таргетов в системе:
Нажмите кнопку «Перезапустить» – откроется модальное окно
Нажмите «Подтвердить»
Режим таргета¶
Режим таргета определяет роль FC-порта СХД в SAN-сети:
Режим таргета включён (ONLINE) – порт доступен инициаторам и предоставляет тома
Режим таргета выключен (OFFLINE) – порт изолирован, инициаторы не видят доступные тома
Выключение режима таргета позволяет:
Временно отключить порт от инициаторов без физического отключения кабеля
Изолировать порт при обслуживании контроллера/адаптера
Ограничить доступ к томам для определённого порта без изменения маппингов
Использовать порт в роли инициатора для подключения сторонних блочных устройств (при включённой опции Qlini Mode)

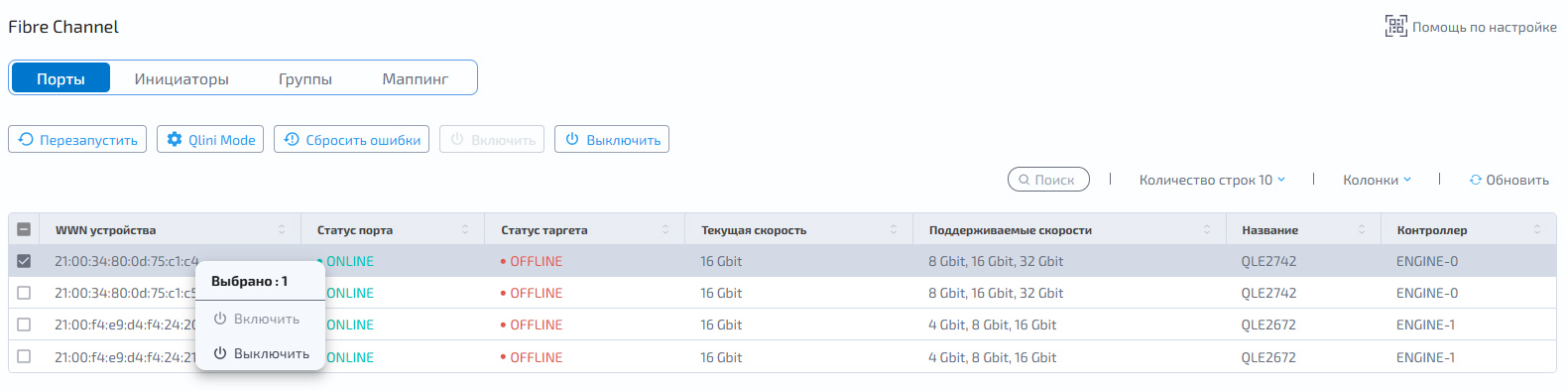

Чтобы выключить режим таргета для FC-порта, выполните одно из действий:
Нажмите правой кнопкой мыши по нужному FC-порту
Установите флажок в нужной строке
В выпадающем списке выберите «Выключить»
В открывшемся модальном окне нажмите «Подтвердить»
Примечание
Включение порта происходит анологично выключению
Режим виртуализации¶
Режим «Qlini Mode» позволяет включить или выключить поддержку виртуализации сторонних массивов по протоколу FC.

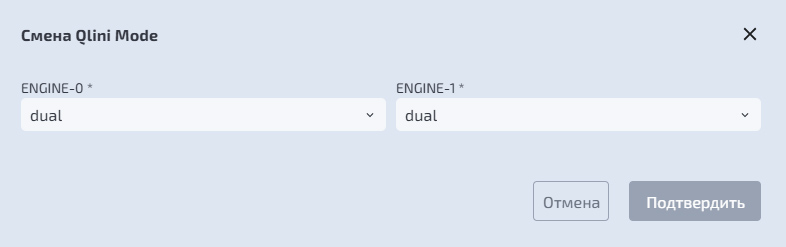

Чтобы включить поддержку виртуализации сторонних массивов:
Нажмите кнопку «Qlini_mode» в верхнем меню
Выберите dual для обоих контроллеров
Нажмите «Подтвердить»
Если опция «Qlini_mode» во включенном состоянии (dual), то любой порт можно перевести в статус инициатора, то есть этот порт можно использовать для подключения сторонних блочных устройств.
Для перевода порта в режим инициатора необходимо нажать на строке порта правой кнопкой мыши, выбрать «Выключить таргет» и подтвердить действие.
После этого порт перейдет в состояние «Инициатор», то есть включится поддержка виртуализации сторонних СХД.
Примечание
Если опция «Qlini_mode» в выключенном состоянии (disabled), то порты могут находиться только в режиме таргета и поддержка виртуализации сторонних СХД отключена.
Таргет можно выключить и в таком состоянии порт не будет доступен для трафика:
Статус таргета порта |
Qlini_mode — dual |
Qlini_mode — disabled |
|---|---|---|
Включен |
Порт в режиме таргета |
Порт в режиме таргета |
Выключен |
Порт в режиме инициатора (режим виртуализации) |
Порт выключен |
Сброс ошибок¶
Для сброса ошибок портов FC—таргетов нажмите в верхнем меню на кнопку «Сбросить ошибки»:
В открывшемся модальном окне подтвердите действие.
