Маппинг¶

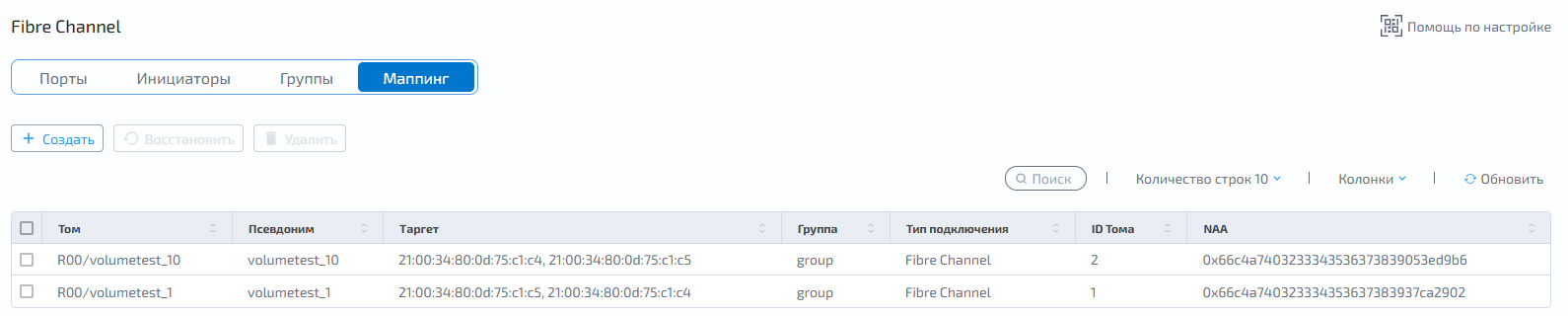

Вкладка «Маппинги» отображает информацию обо все FC–маппингах на СХД и позволяет создавать, просматривать, изменять и удалять правила доступа хостов и групп хостов к логическим томам и группам логических томов через группы портов FC.
На вкладке в табличном виде доступна следующая информация:
Том — имя группы/LUN
Псевдоним — псевдоним LUN
Таргет — список таргетов СХД, через которые доступен LUN
Группа — группа, которой предоставлен доступ к LUN
Тип подключения — тип установленного подключения
ID тома — идентификатор LUN
NAA — сгенерированный уникальный идентификатор блочного устройства
Создание¶
Примечание
Перед созданием маппинга на СХД должны быть созданы как минимум:
одна группа портов FC
один логический том
Чтобы создать маппинг, нажмите на кнопку «Создать», после этого происходит открытие модального окна

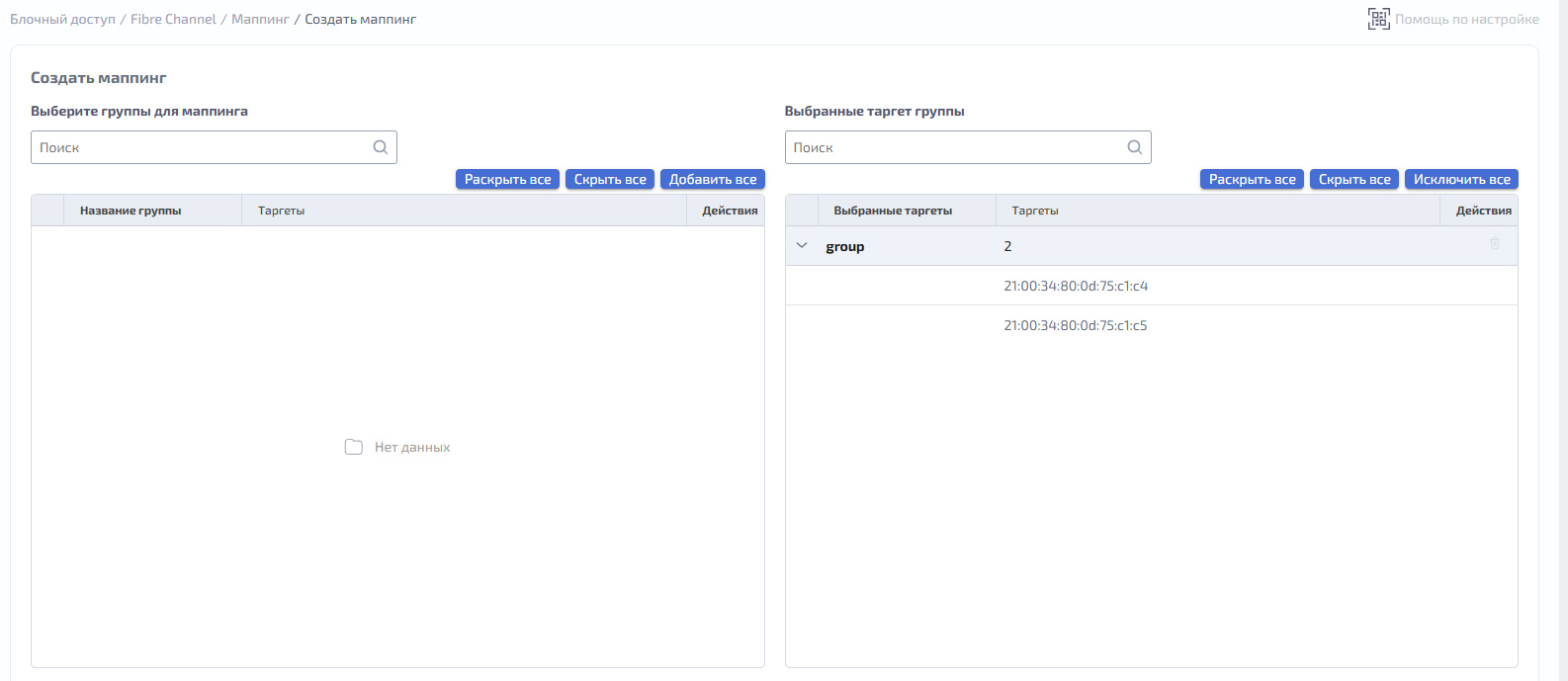

Выберите таргет группы для маппинга

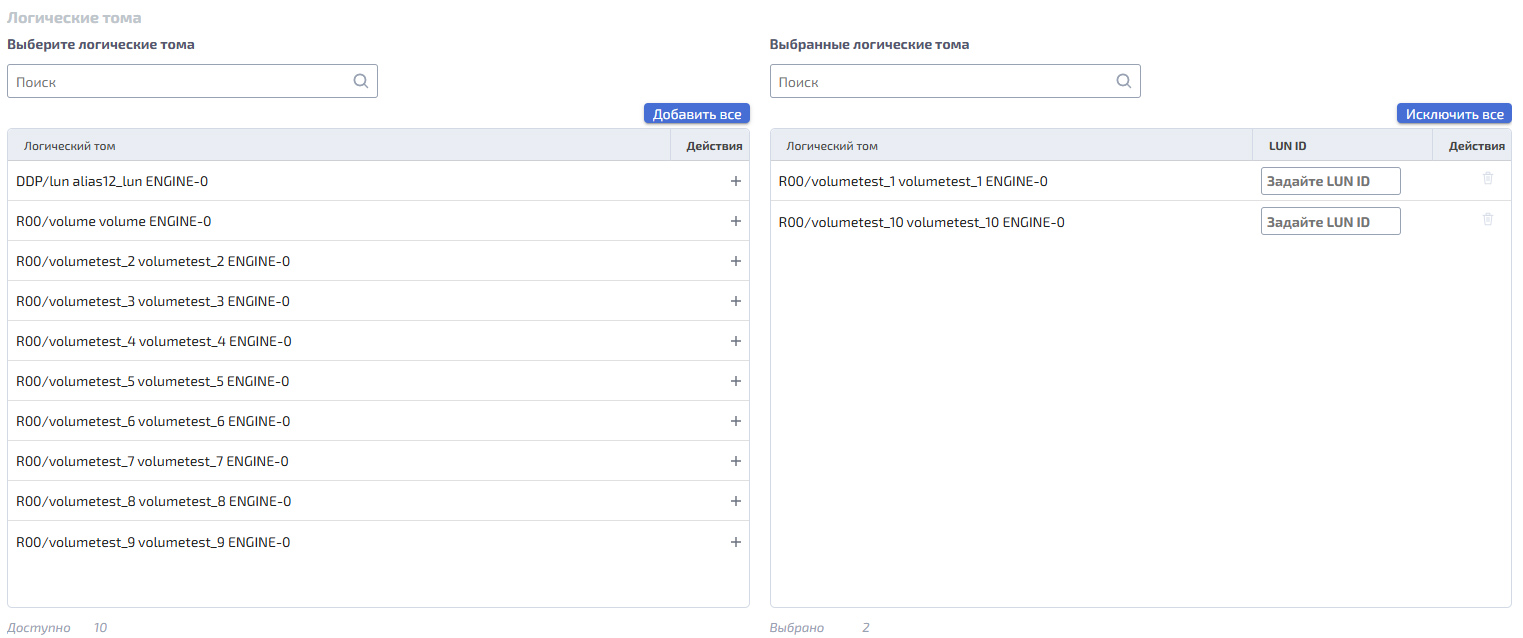

Выберите логические тома
Нажмите «Подтвердить»
В результате будет создана связь между LUN на СХД и хостом/сервером.
Удаление¶

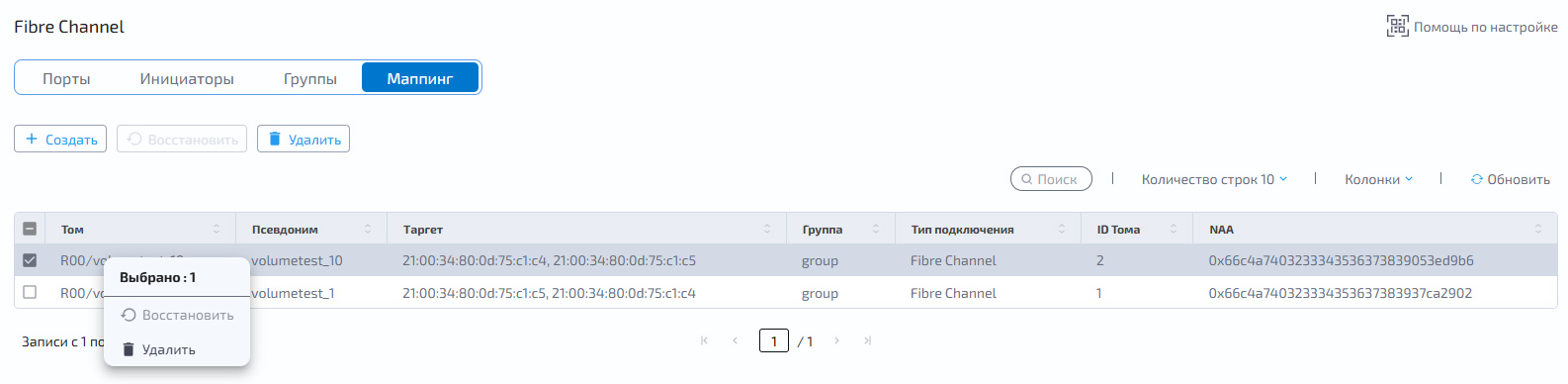

Выберите строку с маппингом и нажмите «Удалить» в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о маппинге и в выпадающем меню выберите «Удалить».
В открывшемся модальном окне нажмите «Подтвердить».
Восстановление¶
Восстановление используется в случае рассинхронизации настроек маппинга на контроллерах.
Выберите строку с маппингом и нажмите «Восстановить» в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о маппинге и в выпадающем меню выберите «Восстановить».
Нажмите «Подтвердить».
