Маппинг - Документация

Маппинг¶

Вкладка «Маппинг» содержит информацию обо всех представленных хостам блочных устройствах.

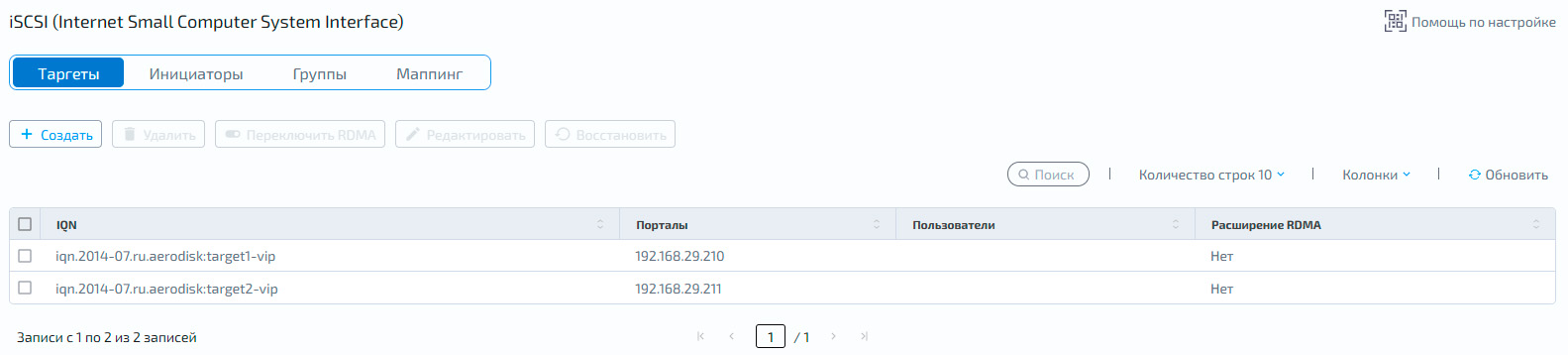

Для работы с маппингом перейдите на вкладку «Блочный доступ» >> «iSCSI» >> «Маппинг».

По каждому маппингу доступна следующая информация:

Столбец

Описание

Логический том

логический том, предоставляемый инициаторам в формате «имя группы/имя тома»

Псевдоним

альтернативное имя тома, отображаемое в веб‑интерфейсе. Предназначенное для удобства идентификации тома администратором

Таргет

iSCSI–таргеты СХД, через которые данный LUN доступен iSCSI-инициаторам

Группа

группа доступа, участникам которой предоставляется доступ к этому LUN

Тип подключения

тип используемого iSCSI—подключения (обычный iSCSI или iSER)

ID тома

идентификатор тома (SCSI ID)

NAA

Network Address Authority – сгенерированный уникальный идентификатор блочного устройства

Создание¶

Перед созданием маппинга убедитесь, что создан хотя бы один LUN и настроены iSCSI-группы.

Для создания маппинга выполните следующие действия:

Нажмите «Создать маппинг» — откроется форма создания

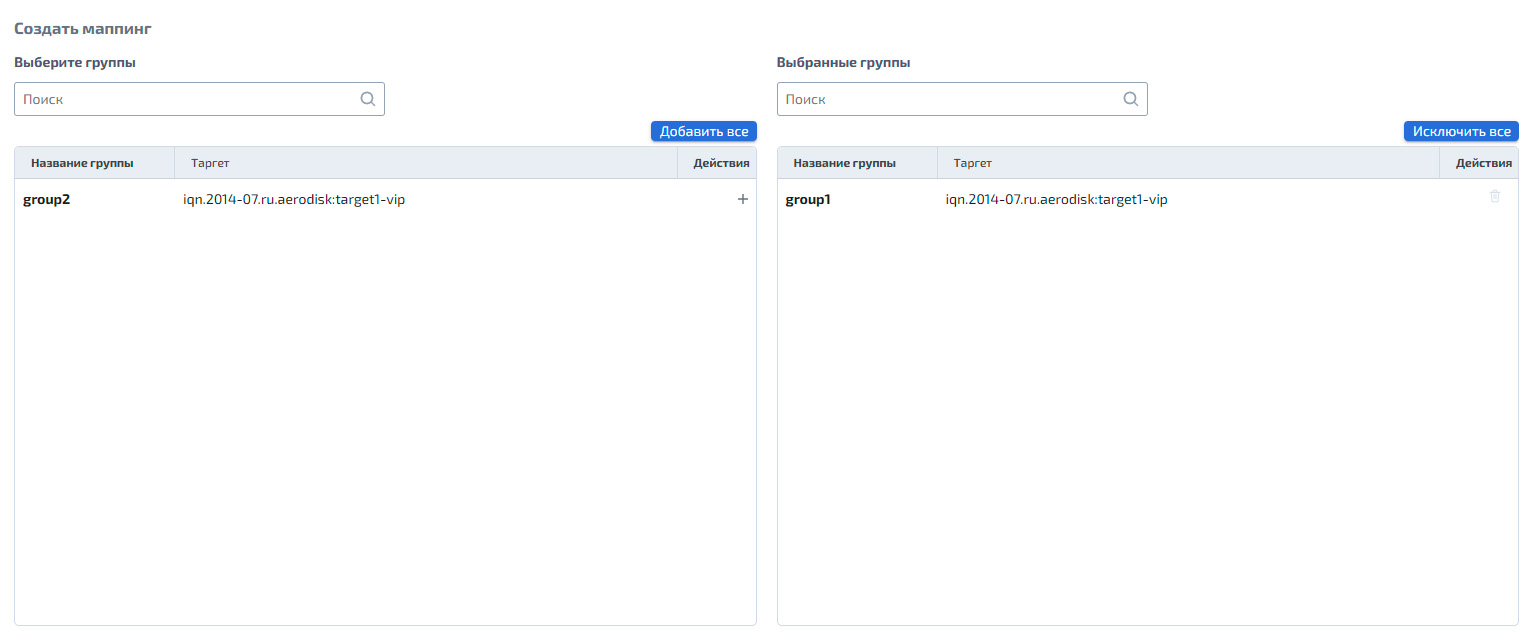

В блоке выбора групп добавьте одну или несколько iSCSI–групп
- Чтобы добавить группу, нажмите + напротив нужной группы в списке «Выберите группы»
- Чтобы исключить группу, нажмите значок удаления в списке «Выбранные группы»

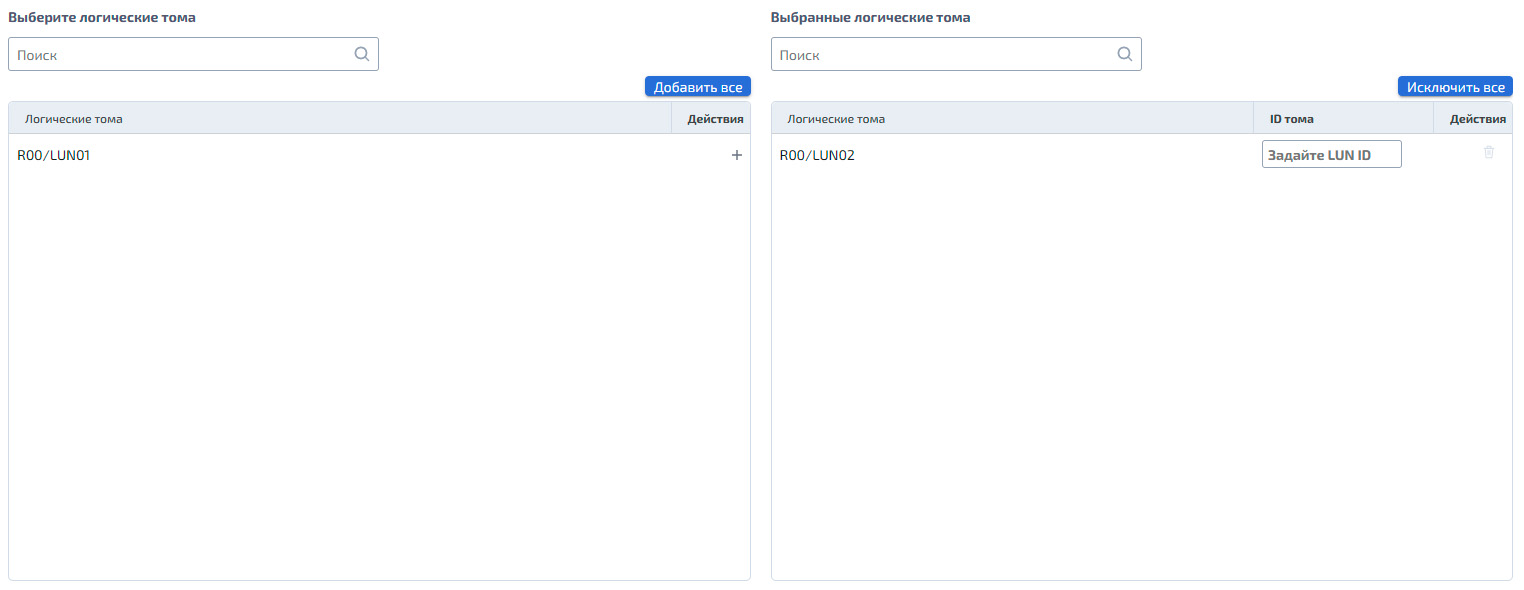

В блоке выбора томов добавьте один или несколько логических томов (LUN)
- В поле «ID тома» укажите LUN ID. Если поле оставить пустым, ID тома будет присвоен автоматически
Нажмите «Подтвердить»

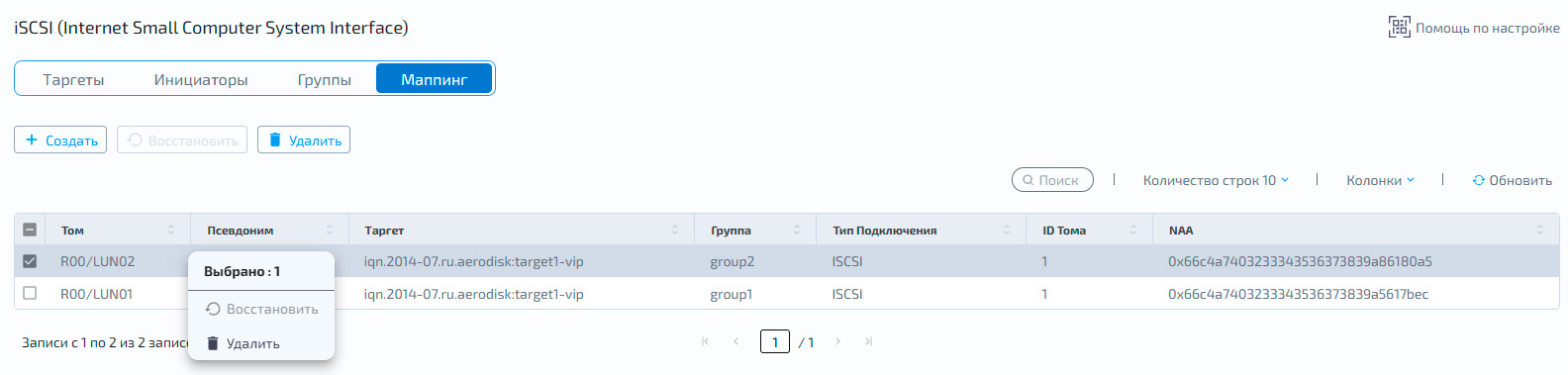

Чтобы открыть список команд для маппинга, выполните одно из действий:

Нажмите правой кнопкой мыши по строке таблицы

Установите чекбокс в строке маппинга

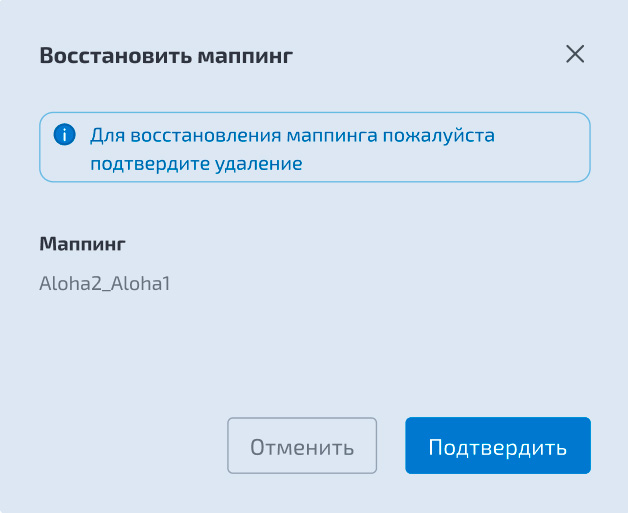

Восстановление используется в случае рассинхронизации настроек маппинга на контроллерах.

Для восстановления маппинга:

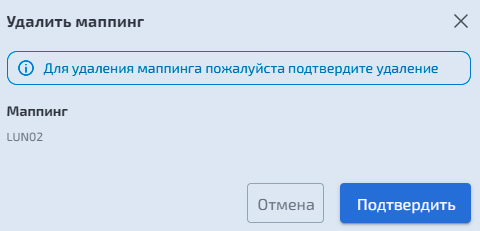

Чтобы удалить маппинг:
