Группы консистентности связанных клонов¶
Группы консистентности связанных клонов (далее — ГК) позволяют массово создавать (вручную по команде или автоматически по расписанию) связанные клоны, доступные на чтение и на запись, для логических томов, объединенных в эту ГК.
При создании новых связанных клонов ГК сохраняются NAA и ID связанных клонов (если маппинг предыдущего связанного клона ГК уже существовал на момент создания нового связанного клона). Это позволяет не пересоздавать маппинги связанных клонов после пересоздания.
Самым частым сценарием использования такого механизма является резервное копирование СУБД, например, Oracle, PostgreSQL и других, с маппингом связанных клонов из группы консистентности на standby хост или же выделенный хост для резервного копирования.
В таком сценарии создаются связанные клоны продуктивных логических томов, затем эти связанные клоны примапливаются к хостам резервного копирования, после чего выполняется резервное копирование их содержимого.
При последующем обновлении связанных клонов, входящих в ГК, сначала будут созданы новые, затем текущие в маппингах будут заменены на новые, при этом в маппингах сохранятся NAA и ID, которые были у текущих связанных клонов. Это позволяет минимизировать влияние резервного копирование на продуктивные логические тома и минимизирует трудозатраты на создание новых маппингов, после их обновления.
Допускается создавать до 20 ГК на систему
В одну ГК может быть включено до 200 логических томов, которые принадлежат разным дисковым группам RDG
Один логический том может быть включен только в одну ГК
Логический том из DDP групп нельзя добавить в ГК, так как в DDP группах нет функционала связанных клонов
Периодичность автоматического обновления связанных клонов может быть установлена от 15 минут до 60x24x365 = 525 600 минут (1 год)

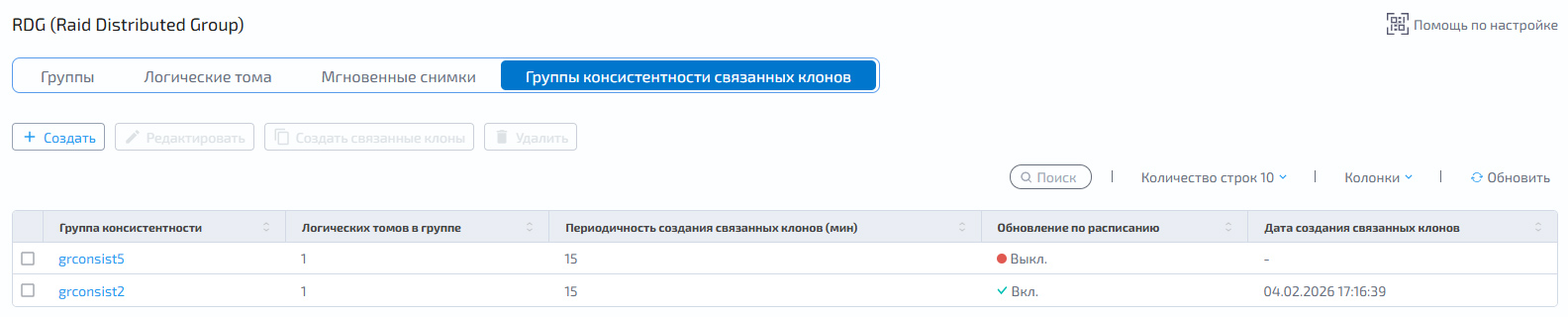

На вкладке «Группы консистентности связанных клонов» в табличном виде представлена информация:
Группа консистентности — имя, назначенное при создании
Логических томов в группе — количество блочных устройств в группе
Периодичность создания связанных клонов — периодичность обновления связанных клонов в минутах
Обновление по расписанию — Вкл./Выкл.
Дата создания связанных клонов — дата создания последней версии связанных клонов.
Создание¶

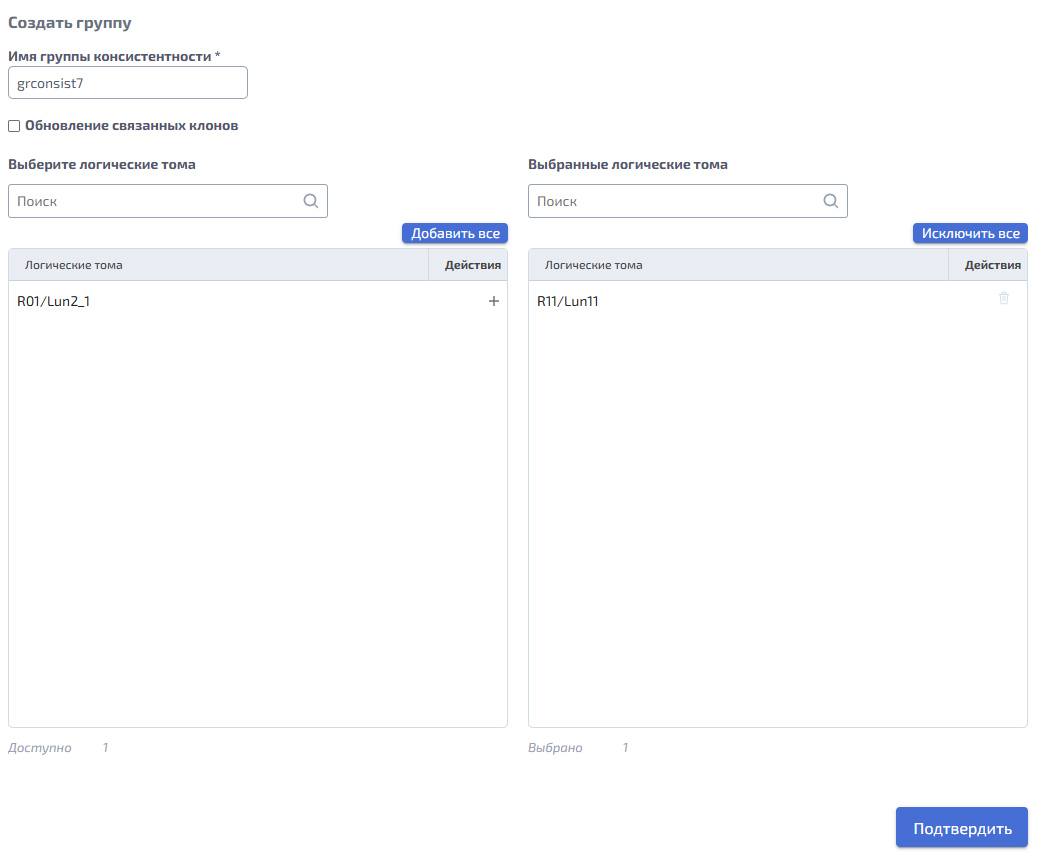

Для создания группы консистентности нажмите на кнопку «Создать», после этого происходит открытие модального окна:
В открывшемся модальном окне укажите имя группы консистентности, выберите логические тома из перечня доступных томов, в чекбоксе включите/выключите обновление связанных клонов (по умолчанию выключено).
Если обновление связанных клонов включено, то укажите значение периодичности обновления связанных клонов в минутах (по умолчанию указано значение 15)

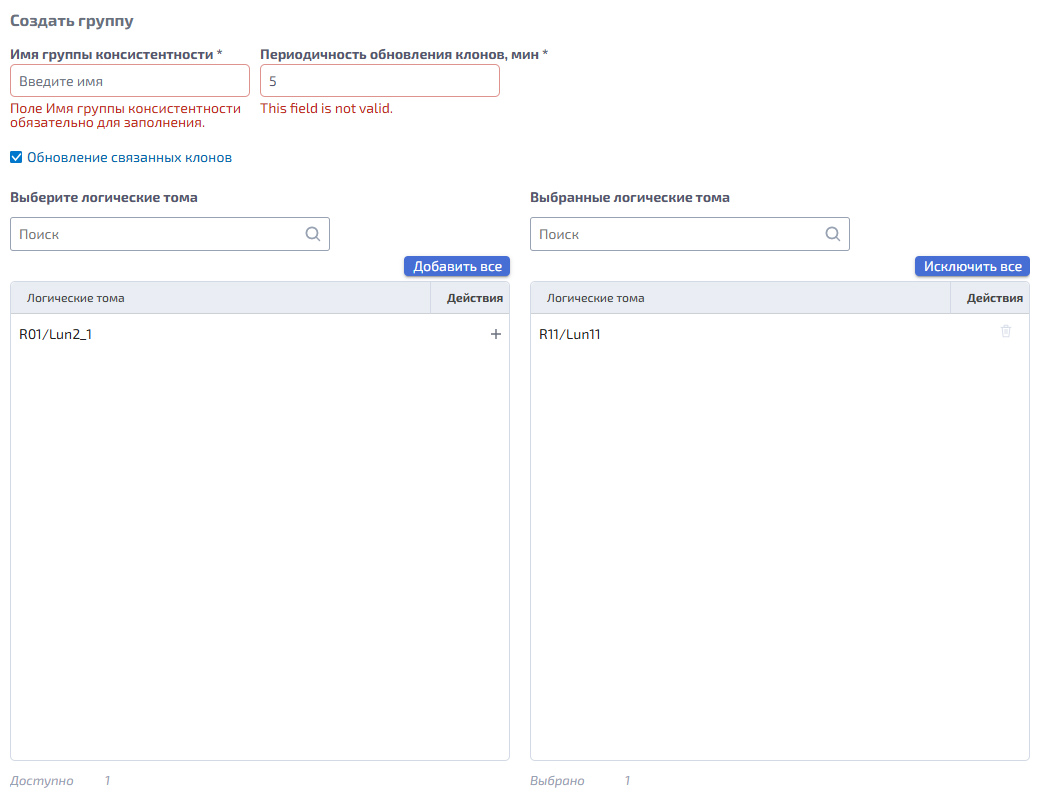

Если в поле ввода введено недопустимое значение, система подсвечивает такие поля красным и выводит сообщение со справочной информацией о символах, которые могут быть использованы
При отсутствии значений в обязательных для ввода полях система подсвечивает такие поля красной индикацией, под каждым незаполненным полем выводится сообщение о необходимости ввода значения
Группа будет создана только после подтверждения действия.
Редактирование¶

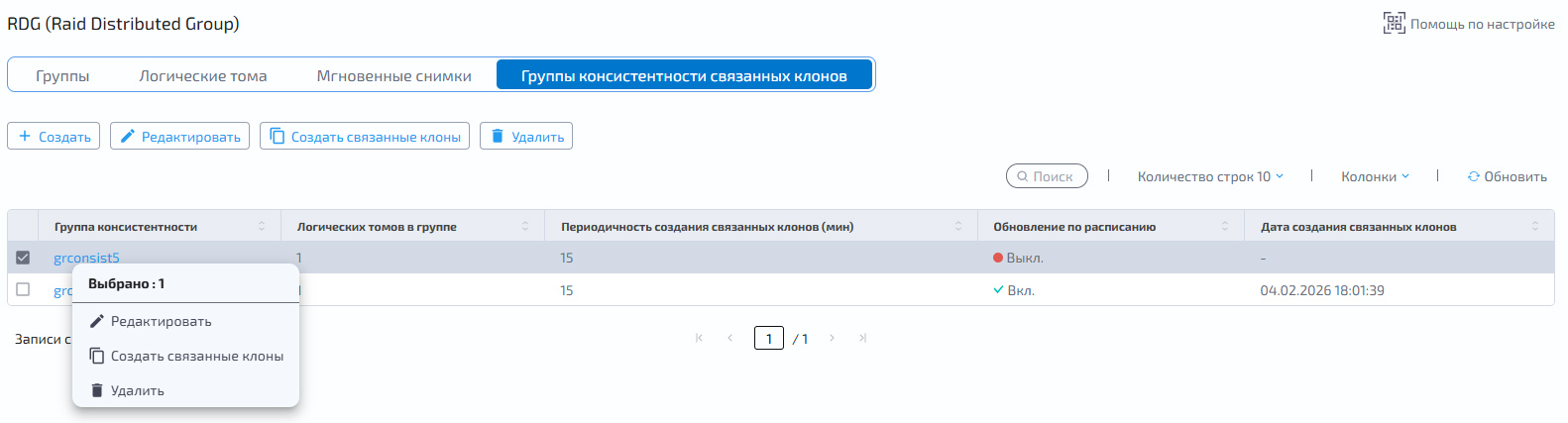

Для изменения группы консистентности выберите «Редактировать» из списка действий в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о группе консистентности связанных клонов и в выпадающем меню выберите «Редактировать»:

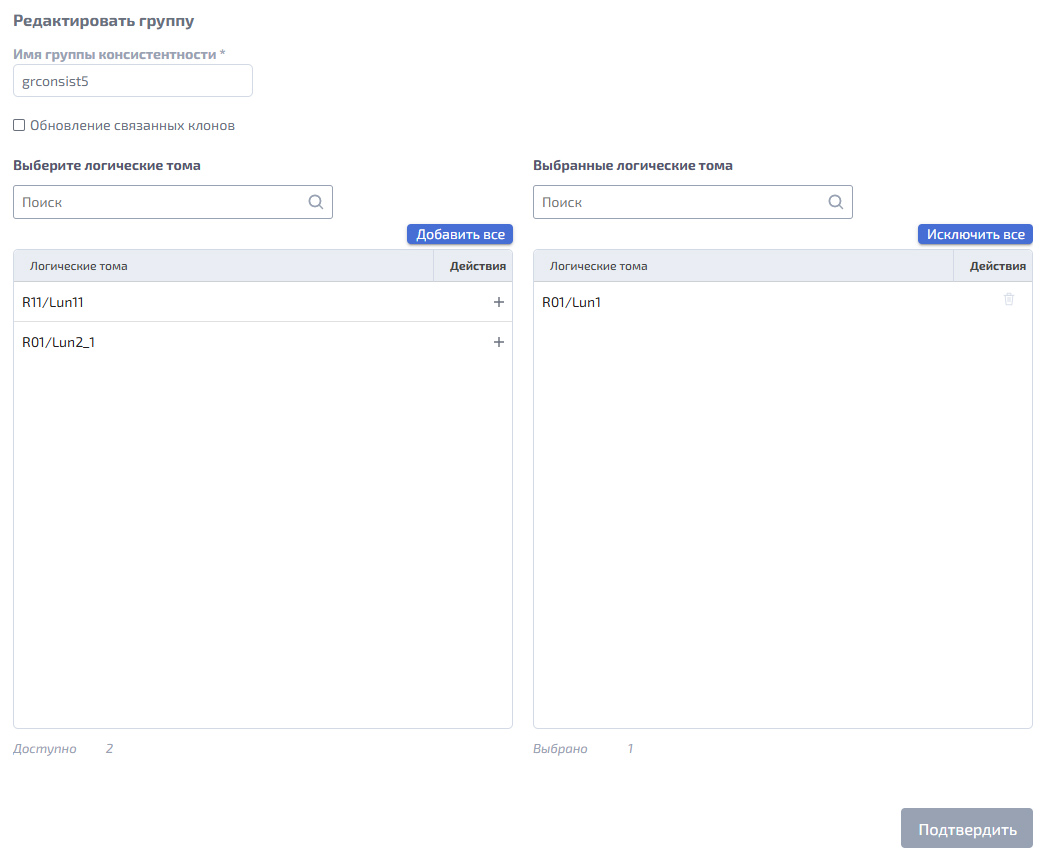

При нажатии происходит открытие модального окна :
В открывшемся модальном окне доступны для изменения:
Выбранные логические тома
Настройка обновления связанных клонов
Периодичность обновления связанных клонов
Нажмите «Подтвердить».
Удаление¶
Для удаления группы консистентности выберите «Удалить» в верхнем меню или нажмите правой кнопкой мыши по строке с информацией о группе консистентности связанных клонов и в выпадающем меню выберите «Удалить».
При нажатии происходит открытие модального окна:
Нажмите «Подтвердить».
Отображение¶

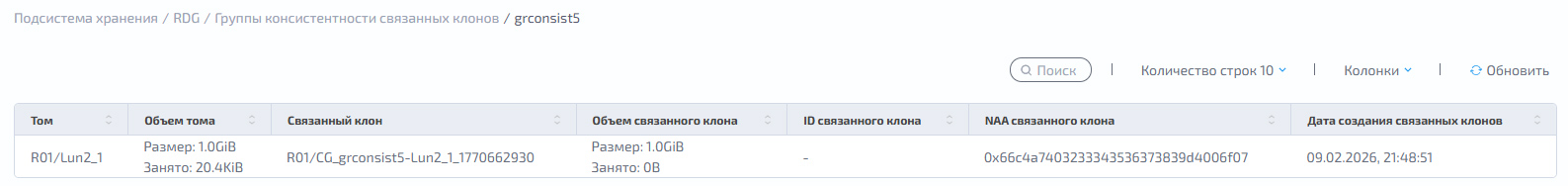

При нажатии левой клавишей мыши на имени группы консистентности отобразится окно со списком логических томов и их свойств:
Все логические тома в группе консистентности имеют следующие свойства:
Том — имя, исходного тома, с которого будут делаться связанные клоны
Объём тома — объём исходного логического тома
Связанный клон — имя связанного клона
Объём связанного клона — объём, занимаемый связанным клоном
ID связанного клона — SCSI ID связанного клона, назначается при маппинге
NAA связанного клона — NAA идентификатор связанного клона. Наследуется от исходного логического тома
Дата создания связанных клонов — дата последнего обновления состояния связанных клонов
Внимание
В одной ГК могут находиться логические тома из разных RDG-групп
Один логический том может участвовать только в одной ГК
