Физические интерфейсы¶

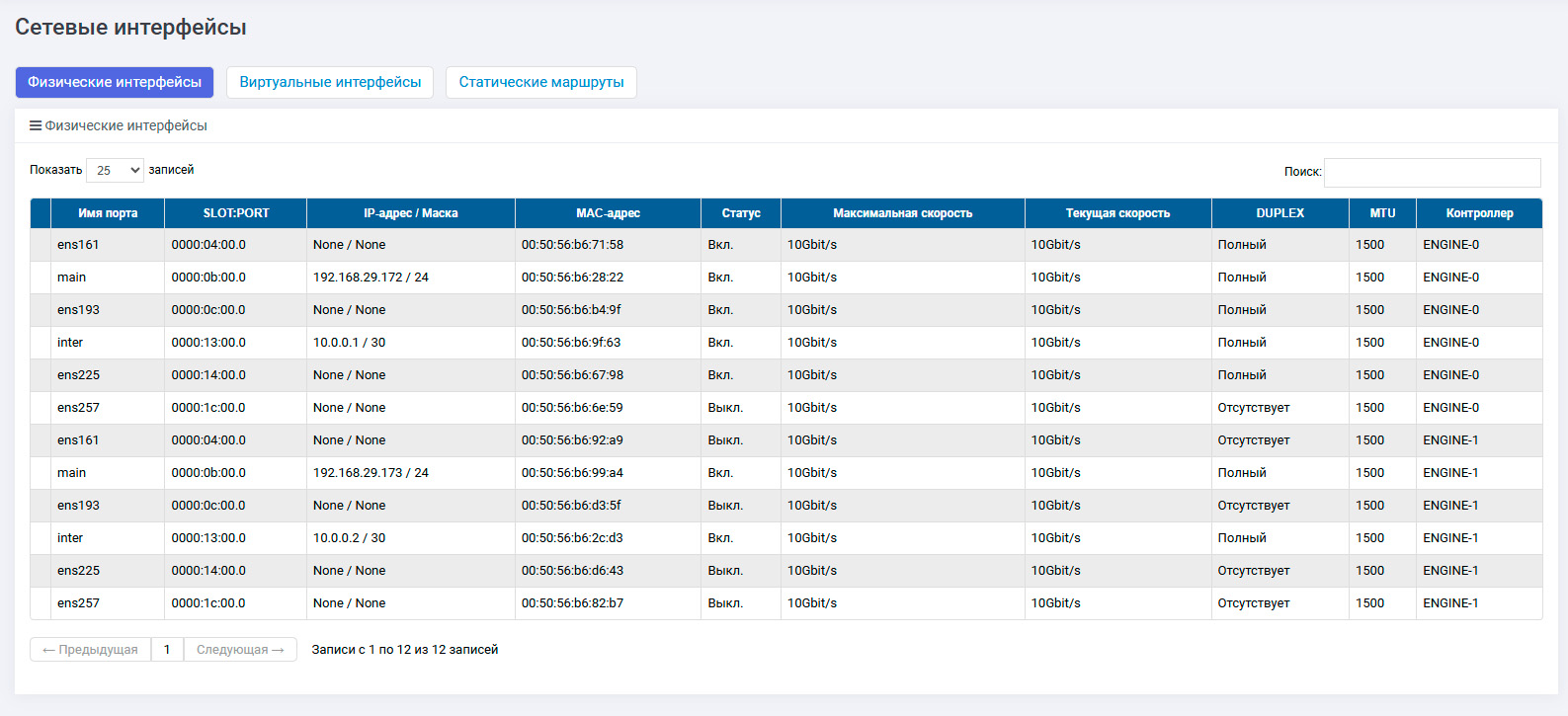

В разделе «Физические интерфейсы» отображается список всех физических портов и агрегированных интерфейсов (BOND), используемых для сетевого подключения системы хранения.
В таблице приведены все основные параметры для физических и агрегированных (BOND) интерфейсов:
Столбец |
Описание |
|---|---|
Имя порта |
логическое имя, присвоенное интерфейсу |
SLOT: PORT |
физический номер слота и номер порта (не применимо для BOND) |
IP-адрес/маска |
текущий назначенный IP-адрес и маска подсети |
MAC-адрес |
уникальный аппаратный адрес сетевого интерфейса |
Статус |
Вкл. — порт активен, соединение установлено |
Выкл. — порт неактивен или отсоединён от сети |
|
Максимальная |
максимальная поддерживаемая пропускная способность |
Текущая скорость |
активная (фактическая) скорость соединения в данный момент |
DUPLEX |
режим дуплекса |
MTU |
максимальный размер блока передачи данных (значения: 1500, 4092, 9000) |
Контроллер |
имя и номер контроллера, к которому относится интерфейс. Для физических портов — это контроллер, в который установлен порт. Для BOND-интерфейсов — контроллер, на котором создан и настроен агрегированный интерфейс |
Редактирование¶

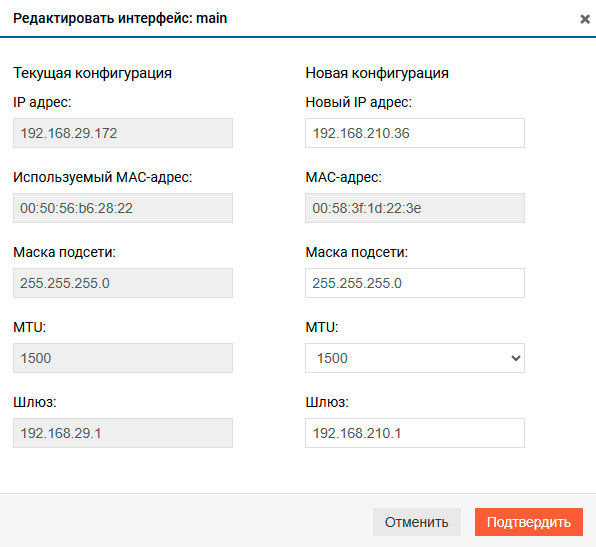

Чтобы изменить настройки интерфейса (IP, маска, шлюз, MTU):
Нажмите правой кнопкой мыши на интерфейс, который следует отредактировать
В выпадающем списке выберите «Редактировать» – откроется модальное окно
Введите новые параметры для интерфейса и нажмите «Подтвердить»
