Маппинг¶

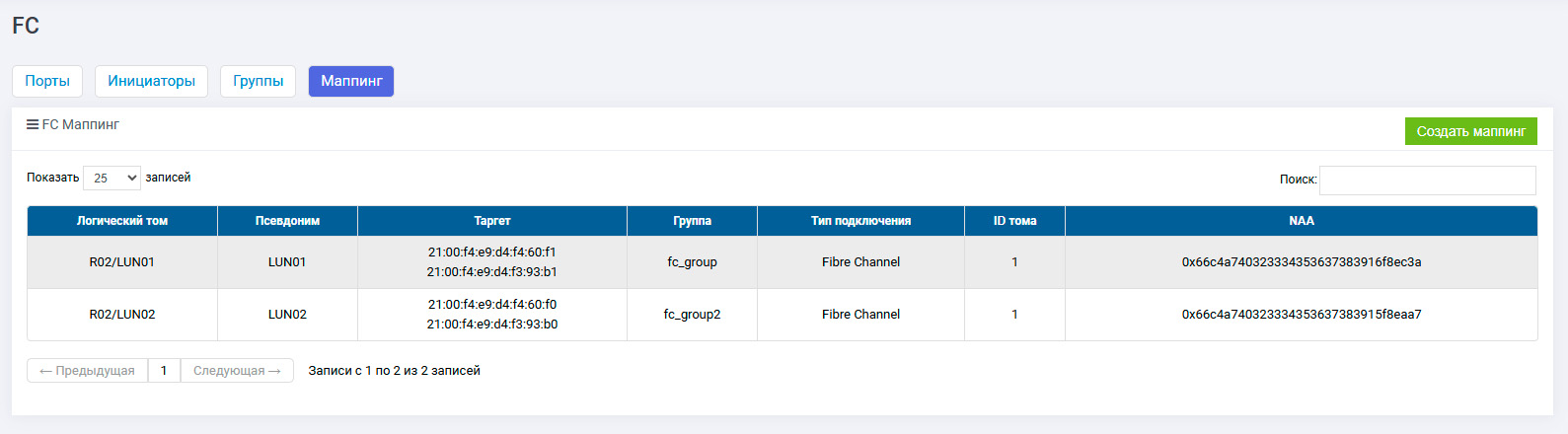

Для работы с маппингом перейдите на вкладку «Блочный доступ» >> «Fibre channel» >> «Маппинг».

Вкладка позволяет презентовать блочные устройства хостам, а также отображает все блочные устройства, уже презентованные хостам.

На вкладке доступна следующая информация:

Столбец	Описание
Логический том	имя группы/LUN
Псевдоним	псевдоним LUN
Таргет	список таргетов СХД, через которые доступен LUN
Группа	группа, которой предоставлен доступ к LUN
Тип подключения	тип установленного подключения
ID тома	идентификатор LUN в системе (SCSI ID)
NAA	сгенерированный уникальный идентификатор блочного устройства

Примечание

Не рекомендуется использовать более восьми путей (таргетов) к блочному устройству (логическому тому)

Создание¶

Примечание

Перед созданием маппинга убедитесь, что создан хотя бы один LUN и настроены группы устройств (инициаторов).

Для создания мапинга выполните следующие действия:

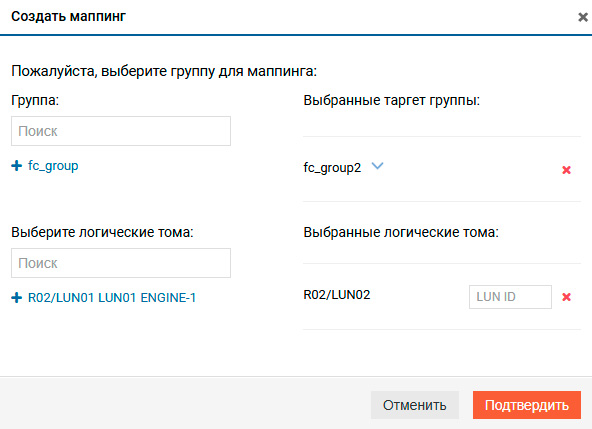

Нажмите «Создать маппинг» — откроется модальное окно
В открывшемся окне:
- Выберите одну или несколько таргет групп (обязательно)
- Добавьте нужные логические тома (обязательно)
- Задайте LUN ID (необязательно)
Нажмите «Подтвердить»

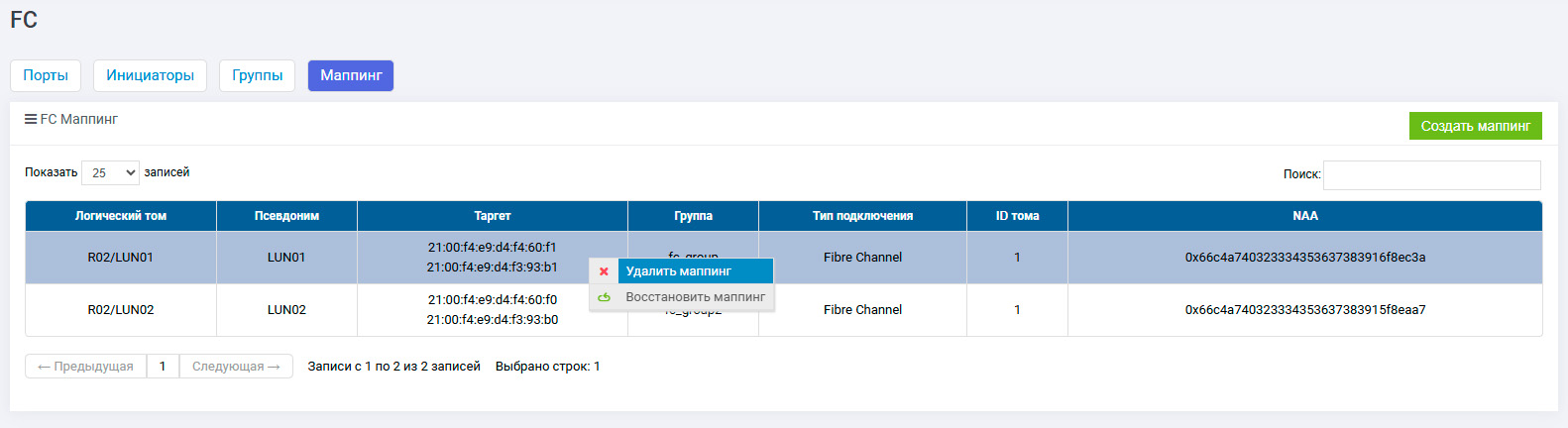

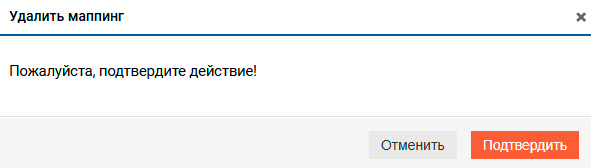

Для удаления маппинга:

Восстановление используется в случае рассинхронизации настроек маппинга на контроллерах.

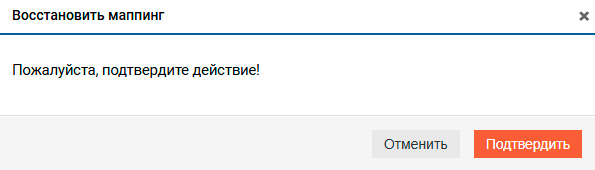

Для восстановления маппинга:

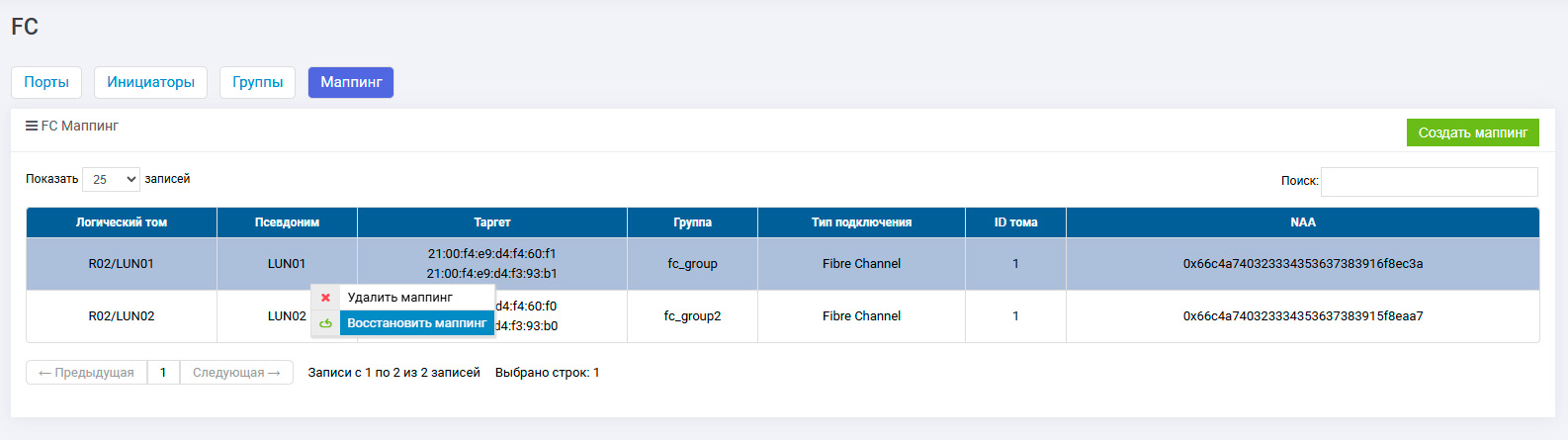

Нажмите правой кнопкой мыши по нужной строке и выберите «Восстановить маппинг»
