IP–Ресурсы¶
IP–ресурс (VIP) назначается на дисковую группу RDG или DDP и используется для сетевого доступа к её ресурсам — блочным устройствам по iSCSI и файловым сервисам NFS/SMB, созданным на этой группе.
Каждый VIP всегда привязан только к одной дисковой группе, которая выбирается при создании IP–ресурса.

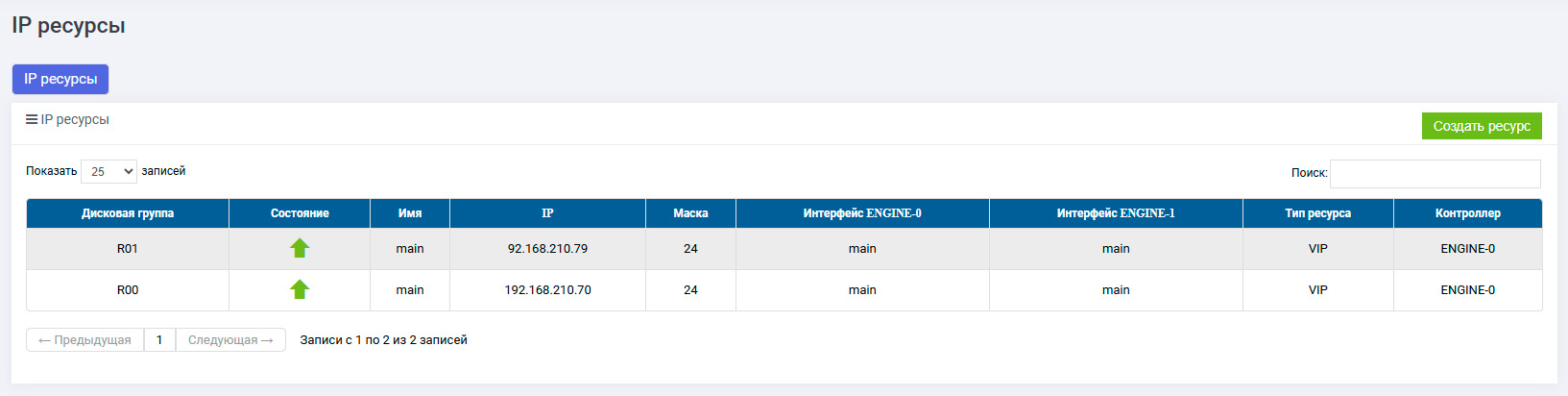

По каждому IP–ресурсу доступна следующая информация:
Столбец |
Описание |
|---|---|
Дисковая группа |
группа, на которую назначен VIP |
Состояние |
активен (зелёная стрелка) |
неактивен (красная стрелка) |
|
Имя |
логическое имя IP–ресурса, формируется на основе выбранного интерфейса |
IP |
назначенный IP–адрес VIP |
Маска |
маска подсети для VIP |
Интерфейс ENGINE-0 |
физический или виртуальный интерфейс контроллера ENGINE-0, на котором работает VIP |
Интерфейс ENGINE-1 |
физический или виртуальный интерфейс контроллера ENGINE-1, на котором работает VIP |
Тип ресурса |
тип VIP (в текущей версии доступен только тип iSCSI–портал) |
Контроллер |
контроллер СХД, к которому привязан IP–ресурс |
Создание¶

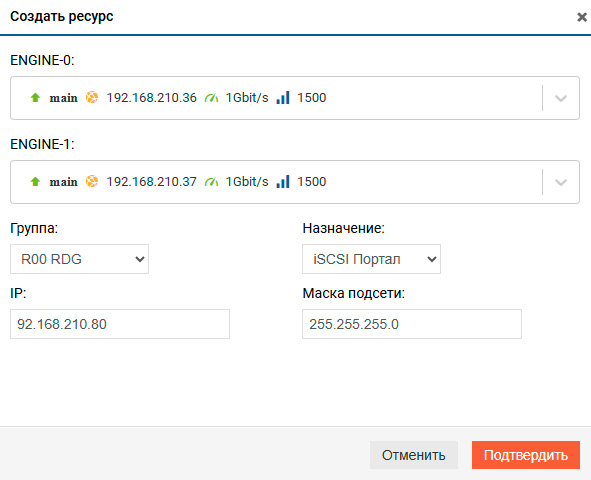

Чтобы создать IP–ресурс (VIP):
Нажмите кнопку «Создать ресурс» – откроется модальное окно
В открывшемся окне укажите:
Интерфейс – сетевой интерфейс, на котором будет размещён VIP. Для отказоустойчивости на обоих контроллерах должны быть выбраны одинаковые интерфейсы
Дисковую группу – ранее созданную группу RDG или DDP, для которой создаётся IP–ресурс
IP–адрес VIP
Маску подсети для указанного IP–адреса
Нажмите «Подтвердить»
Внимание
Не рекомендуется предоставлять доступ к логическим томам из разных дисковых групп через один IP–ресурс, привязанный к конкретной группе. При переносе этой группы на соседний контроллер доступ к томам из других групп по данному VIP будет потерян
Действия¶

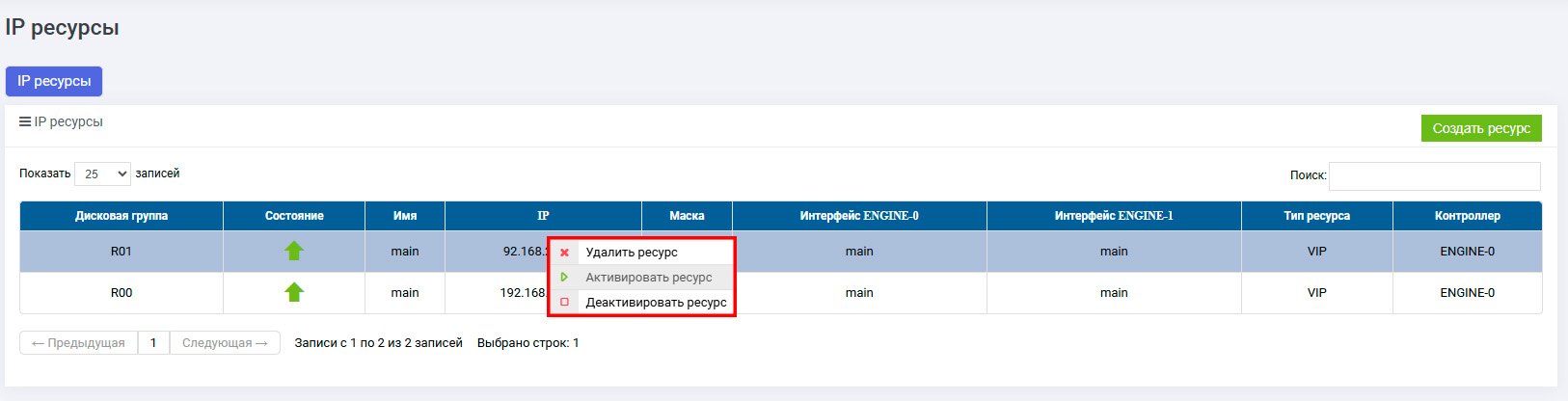

После создания IP–ресурса доступны следующие действия, вызываемые через контекстное меню (правая кнопка мыши):
Удалить ресурс – удалить IP–ресурс
Активировать – перевести VIP в активное состояние на выбранном контроллере
Деактивировать – отключить VIP на текущем контроллере
