Системная панель (Dashboard)¶

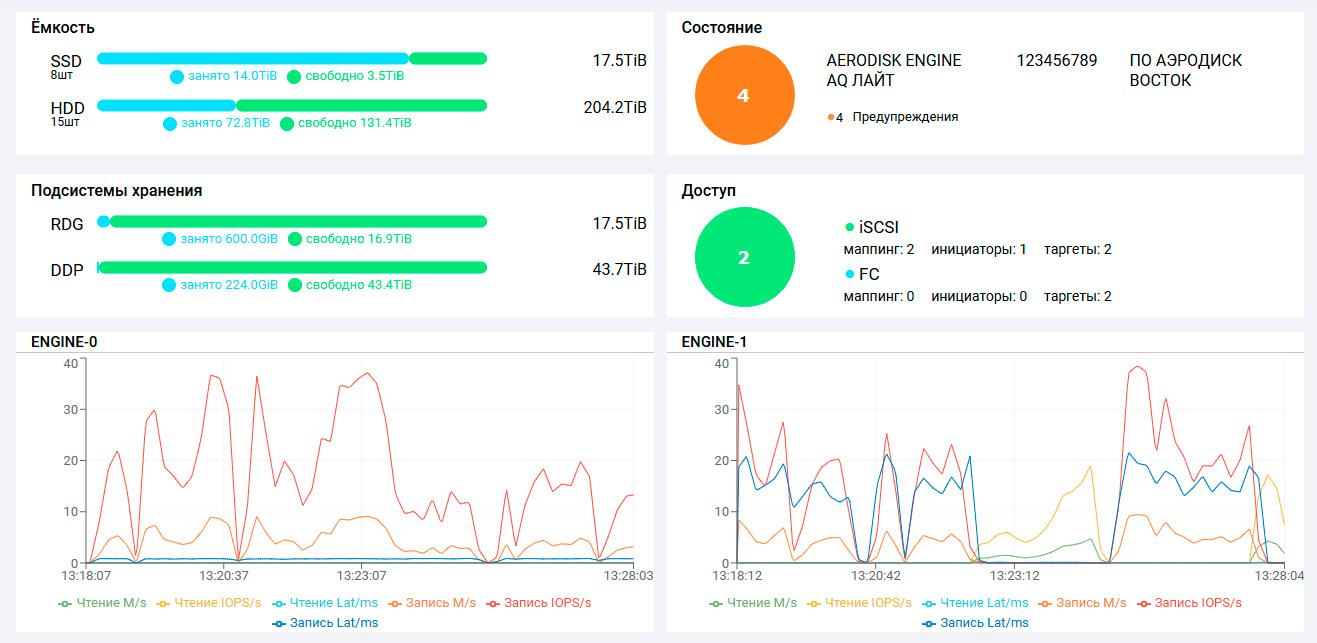

Основная информация о производительности СХД приведена на Системной панели, которая является стартовой страницей Web-интерфейса.

Информация на странице сгруппирована по блокам:

• Ёмкость – количество установленных дисков и общая физическая ёмкость по типам накопителей (SSD, HDD) с указанием занятого и свободного объёма

• Состояние – модель и серийный номер СХД, а также число активных предупреждений и ошибок в системе

• Подсистемы хранения – суммарная ёмкость и заполнение дисковых групп RDG и DDP с указанием занятого и свободного объёма

• Доступ – сводная информация по протоколам блочного доступа (iSCSI, FC): количество маппингов, инициаторов и таргетов по каждому протоколу

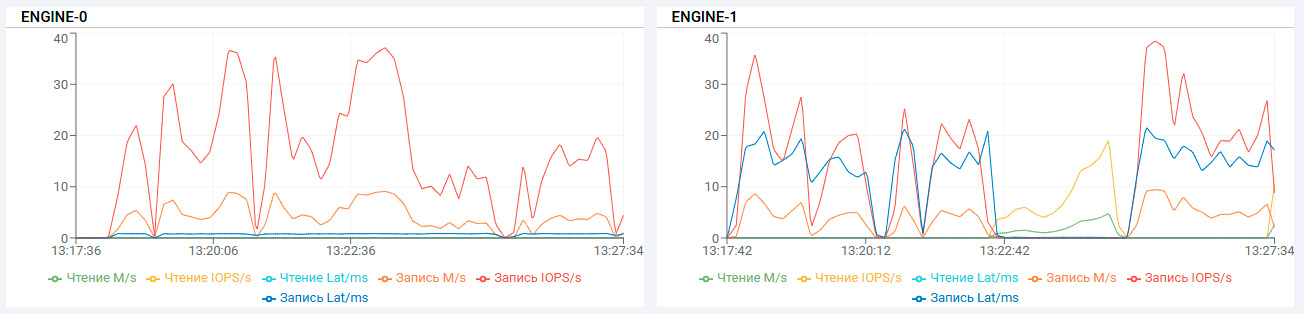

• Графики производительности ENGINE-0 и ENGINE-1 – агрегированная нагрузка на блочные устройства (LUN): операции ввода‑вывода (IOPS), пропускная способность (MB/s) и задержка операций чтения/записи (Lat/ms) по каждому контроллеру
