BOND–интерфейс¶
Объединение (BOND) позволяет создать логический интерфейс из нескольких физических портов на одном контроллере. Такая конфигурация повышает отказоустойчивость и увеличивает суммарную пропускную способность интерфейса. При отказе одного из портов соединение сохраняется через оставшиеся активные порты.
Особенности:
В одном BOND–интерфейсе можно объединить до 16 однотипных физических портов, расположенных на одном контроллере
Поддерживаются как независимые от коммутатора BOND–интерфейсы (например, round–robin, active–backup), так и режимы, требующие настройки свитча (802.3ad/LACP, balance–XOR)
Для обеспечения работоспособности групповой интерфейс рекомендуется создавать исключительно из портов одного контроллера
Создание BOND–интерфейса из портов разных контроллеров недопустимо
Примечание
Чтобы перемещение группы RDG/DDP между контроллерами было возможным, необходимо создать аналогичный BOND–интерфейс на соседнем контроллере
Создание¶
Созданные BOND–интерфейсы отображаются в разделе меню Сетевые интерфейсы во вкладке Физические интерфейсы, а также добавляются во вкладку Виртуальные интерфейсы.
Внимание
Использовать интерфейсы main и inter для создания BOND–объединений не рекомендуется
Чтобы создать BOND–интерфейс выполните действия:

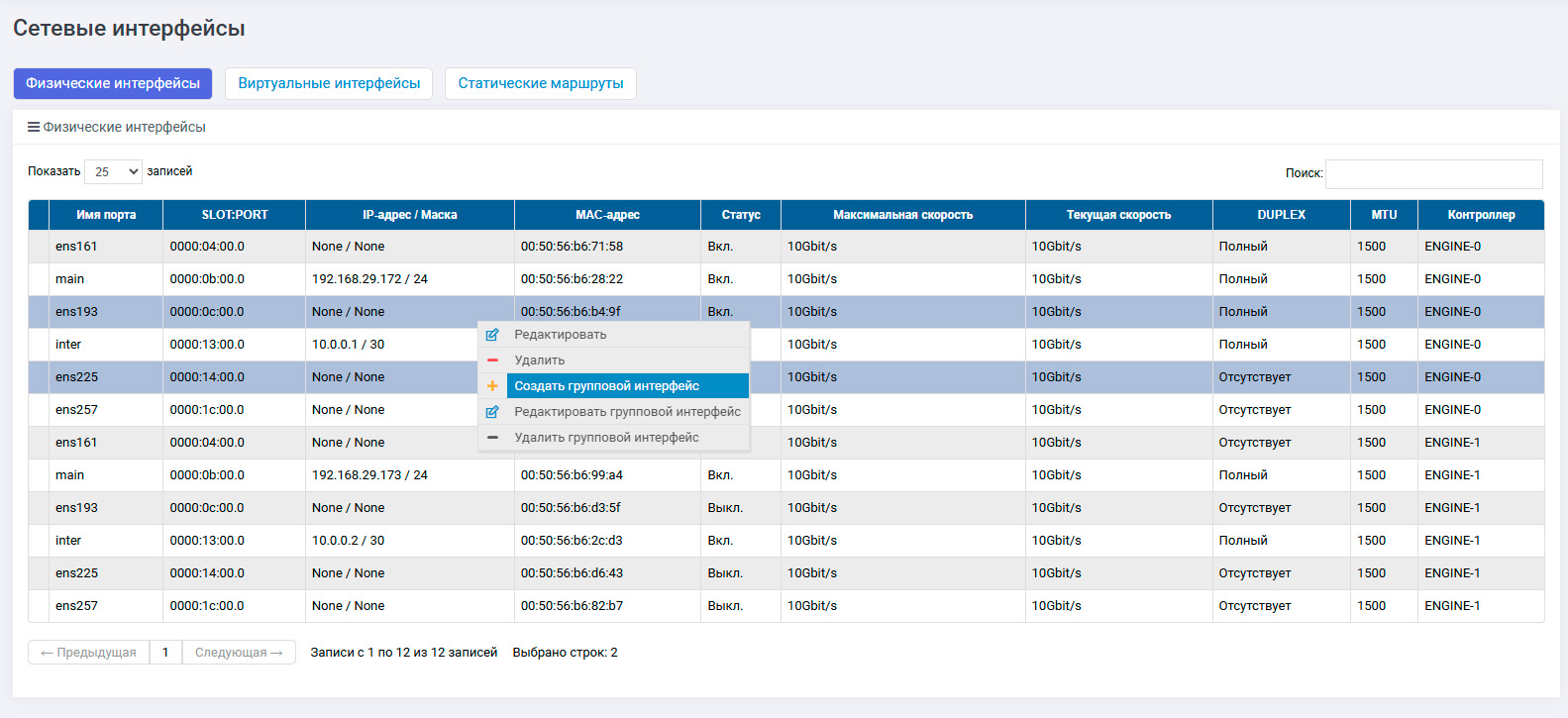

Перейдите на вкладку
«Сетевые интерфейсы» >> «Физические интерфейсы»Выделите с помощью
`CTRL`необходимые однотипные физические порты одного контроллера и нажмите по выделенной строке правой кнопкой мышиВ выпадающем списке нажмите «Создать групповой интерфейс»

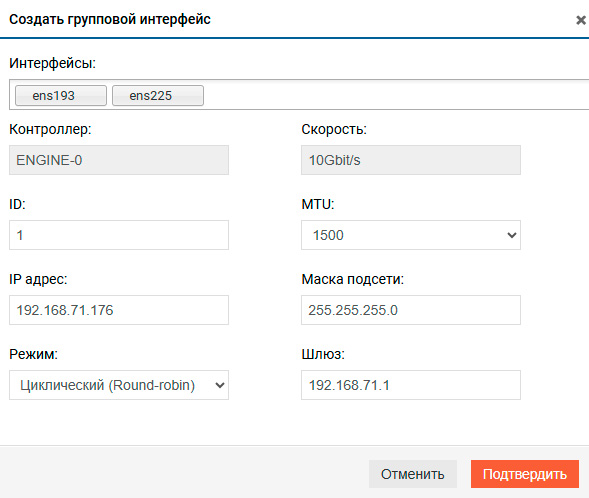

Откроется модальное окно, в котором необходимо задать значения
ID – уникальный идентификатор интерфейса
IP–адрес – сетевой адрес группового интерфейса
Маска подсети – определяет диапазон сети для этого интерфейса
MTU – максимальный размер блока передачи данных (значения: 1500, 4092, 9000)
Режим – режим объединения и балансировки трафика
Циклический (Round–robin): Передача пакетов поочерёдно через каждый физический порт, что обеспечивает равномерное распределение нагрузки между доступными каналами
Активный–резервный: В каждый момент времени активен только один порт, остальные работают как резервные. Используется для отказоустойчивости, без увеличения пропускной способности
Balance–XOR: Распределяет трафик на основе определённого хеша между портами. Этот режим обеспечивает балансировку нагрузки и отказоустойчивость (требует поддержки и соответствующей настройки коммутатора)
802.3ad (LACP): Использует протокол динамической агрегации ссылок (LACP). Обеспечивает динамическое объединение портов и суммирование пропускных способностей (требует поддержки и настройки на стороне коммутатора)
Шлюз – IP-адрес шлюза по умолчанию для данного интерфейса
Нажмите «Подтвердить»
Просмотр информации¶

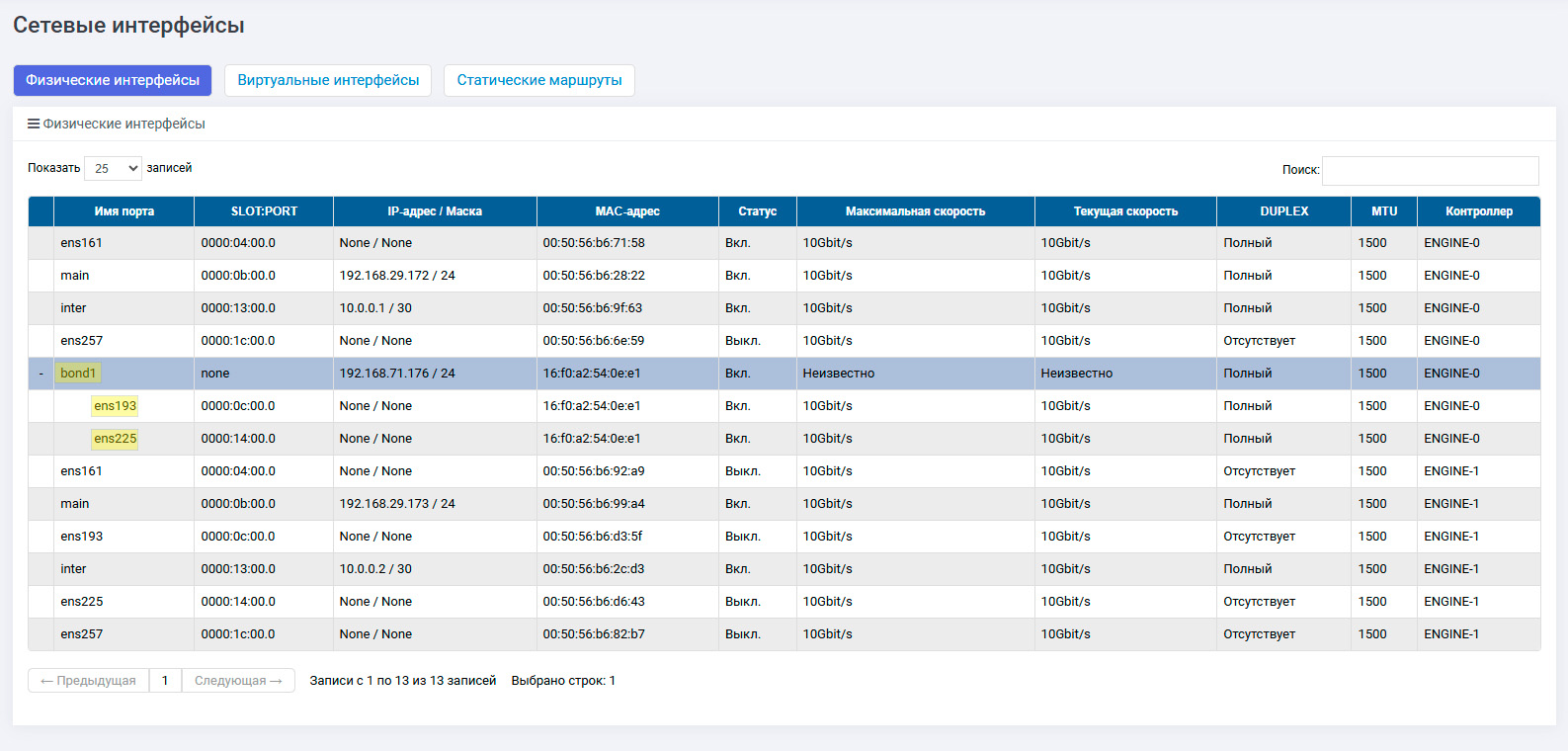

Информацию о портах, входящих в состав группового интерфейса, можно просмотреть, развернув строку с соответствующим BOND-интерфейсом.
Редактирование¶
Редактирование группового интерфейса (BOND) доступно только во вкладке «Физические интерфейсы».
Для редактирования группового интерфейса:

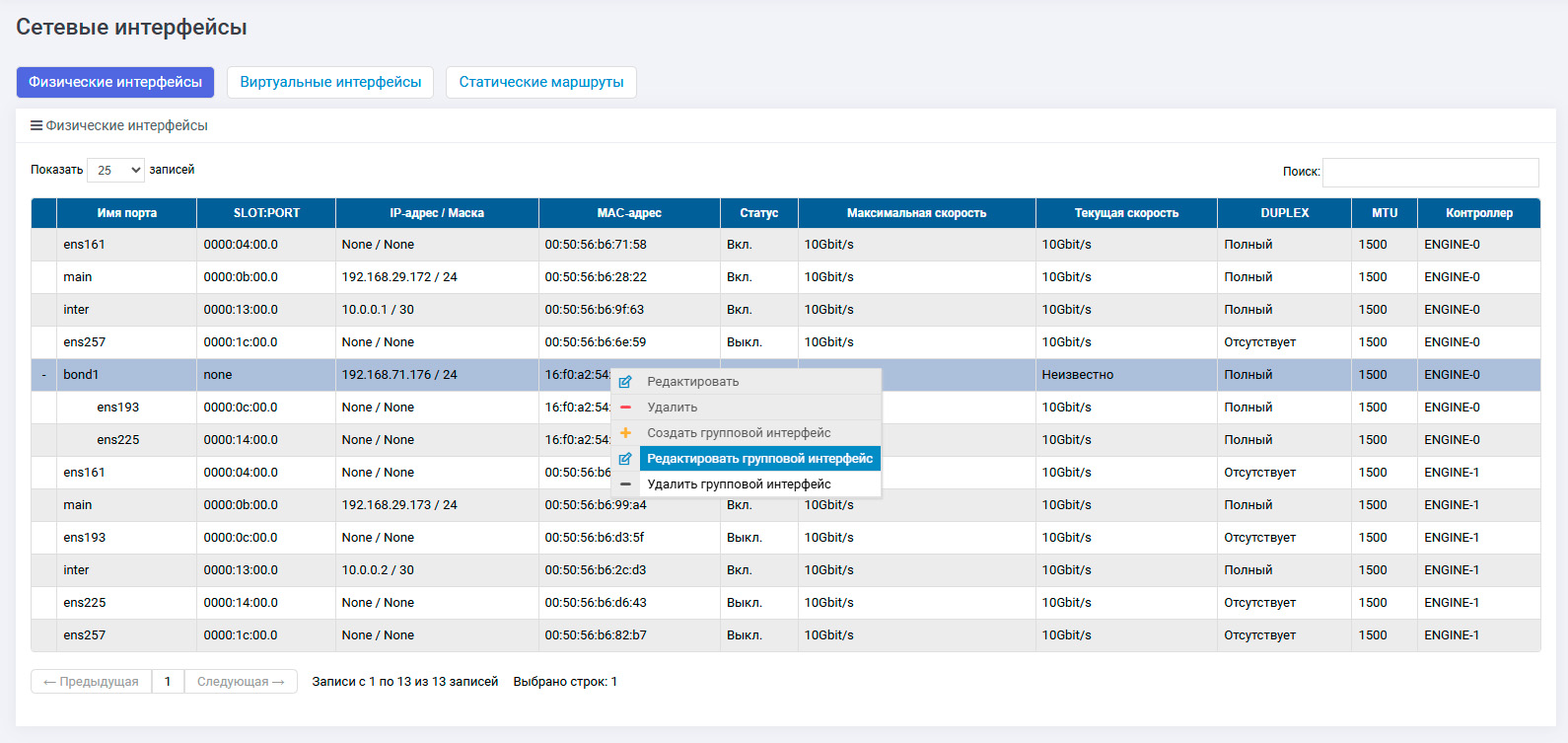

Нажмите правой кнопкой мыши на интерфейс, который следует отредактировать
В выпадающем списке выберите «Редактировать групповой интерфейс»

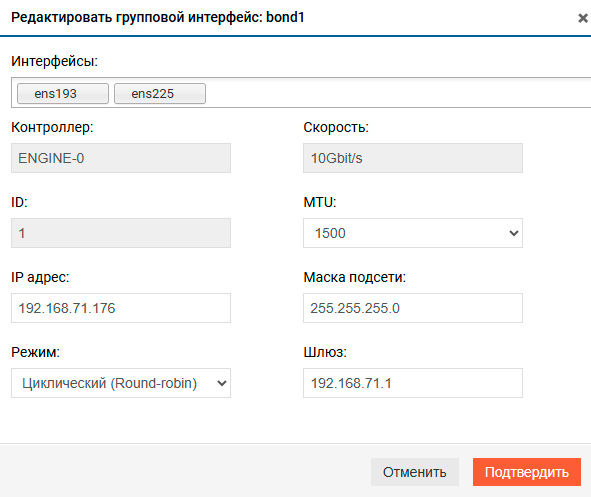

В открывшемся окне введите новые параметры для интерфейса
Для сохранения изменений, нажмите «Подтвердить»
Удаление¶
Удаление группового интерфейса (BOND) доступно только во вкладке «Физические интерфейсы».
Для удаления группового интерфейса:

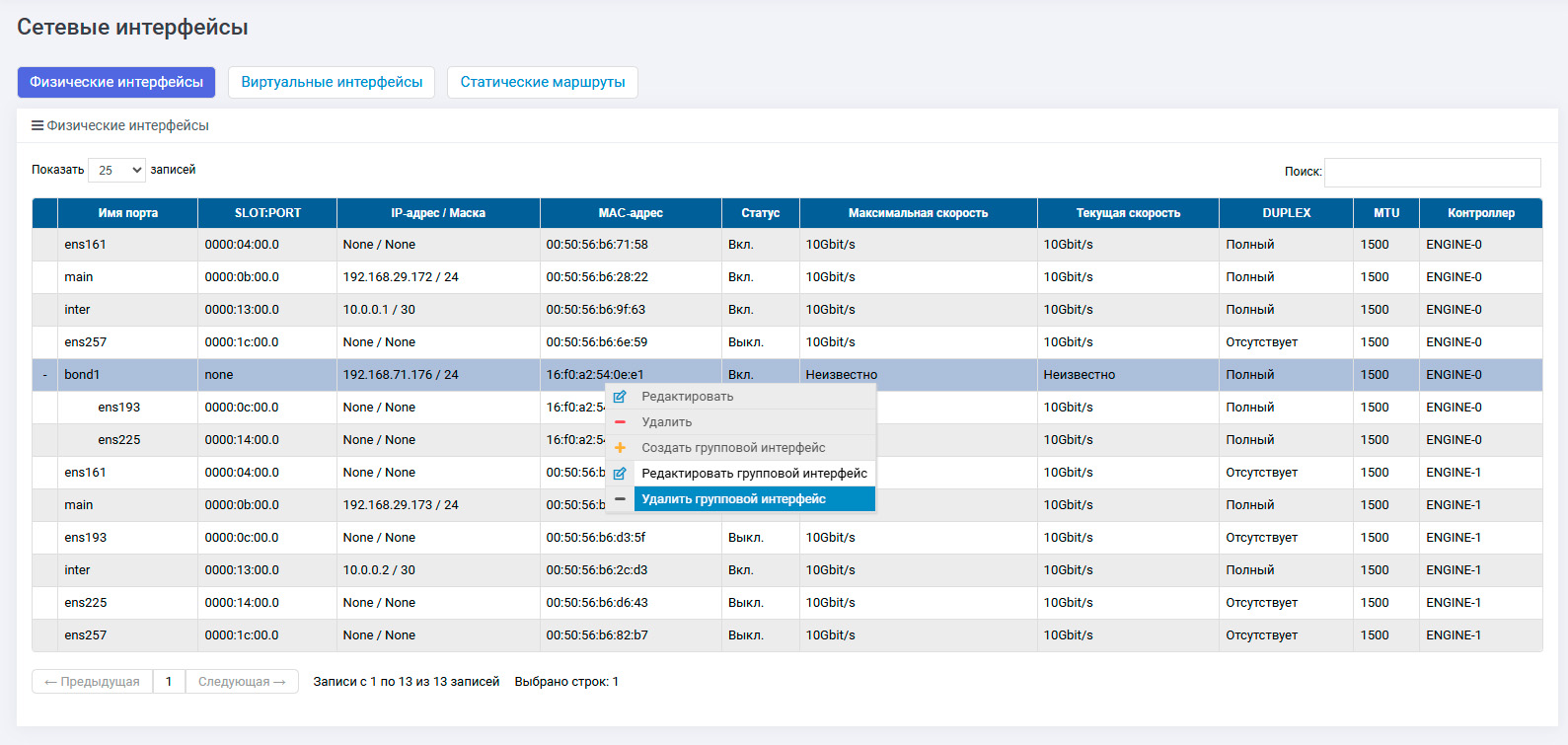

Нажмите правой кнопкой мыши на интерфейс, который следует удалить
В выпадающем списке выберите «Удалить групповой интерфейс» – откроется модальное окно
Нажмите «Подтвердить»
Примечание
После удаления группового интерфейса необходимо заново настроить физические интерфейсы, которые входили в его состав
