Группы¶
Для работы с RDG–группами перейдите на вкладку «Подсистема хранения» >> «RDG» >> «Группы»

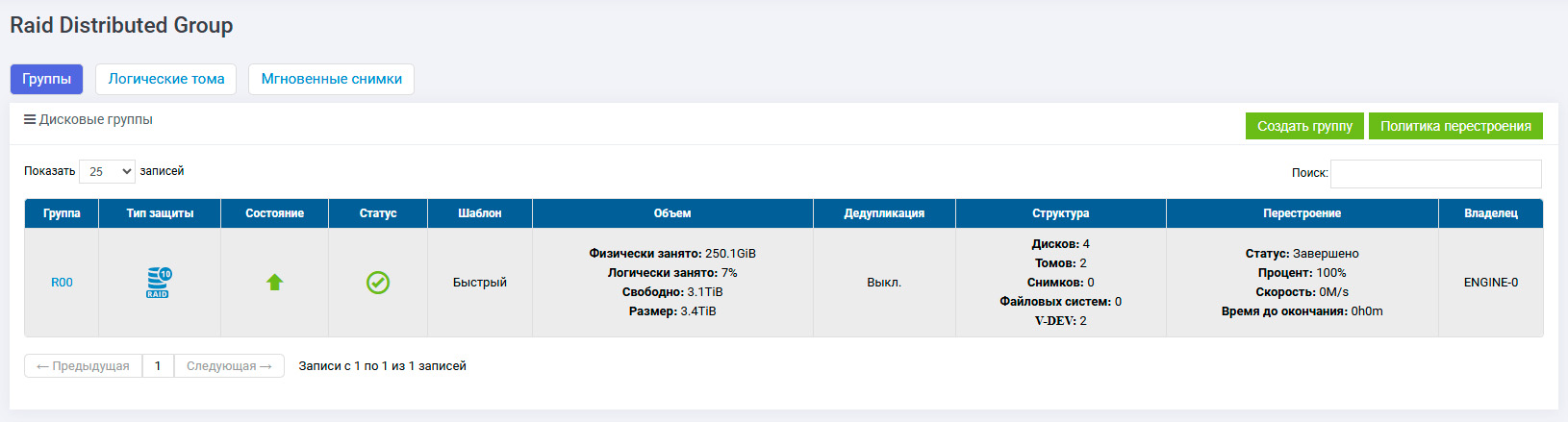

Во вкладке «Группы» представлена информация о всех созданных RDG–группах, а также предоставляется функционал создания, удаления, нормализации и настройки политики перестроения групп.
Вкладка «Группы» представлена в табличном виде и содержит следующую информацию:
Столбец |
Описание |
|---|---|
Имя группы |
имя в формате RXX, где XX – номер группы, выбранный при создании |
Тип защиты |
уровень RAID |
Состояние |
активна (зелёная стрелка) |
неактивна (красная стрелка) |
|
Статус |
работает – группа полностью работоспособна, данные доступны |
деградирована – данные доступны, но как минимум один диск повреждён или отсутствует |
|
не работает – группа неработоспособна, данных нет или не хватает дисков для работы |
|
Шаблон |
стандартный – в группе только HDD или только SSD |
быстрый – используются SSD–диски для SSD–RW–кэша и/или Online–tiering (можно совмещать в одной RDG) |
|
Объём |
физически занято – реально занятое пространство |
логически занято – занятое пространство с учётом тонких LUN и файловых ресурсов |
|
свободно – свободное место на дисковой группе |
|
размер – общий объём группы |
|
Дедупликация |
включена или выключена дедупликация для группы |
Структура |
дисков – количество дисков |
томов – количество LUN |
|
снимков – количество мгновенных снимков |
|
файловых систем – количество файловых систем |
|
V–DEV – количество виртуальных устройств |
|
Перестроение |
информация о процессе перестроения группы при замене вышедшего из строя диска |
Владелец |
контроллер, за которым закреплена группа |
Примечание
При создании RDG система показывает полный объём будущей группы с учётом дисков чётности
После создания для LUN и файловых систем (NFS, SMB) доступно примерно 90–97% исходной ёмкости (величина зависит от размера группы), так как около 3–10% автоматически резервируется под метаданные
Внимание
Администратор может создать логические тома на весь объём группы, но при заполнении этих томов возможно полное исчерпание свободного места под метаданные. В этом случае система блокирует ввод–вывод для сохранения данных. Для возобновления работы требуется либо добавить в группу новые диски (минимум один полный V–DEV), либо удалить один или несколько логических томов данной группы
Создание RDG¶
Для создания RDG выполните следующие действия:

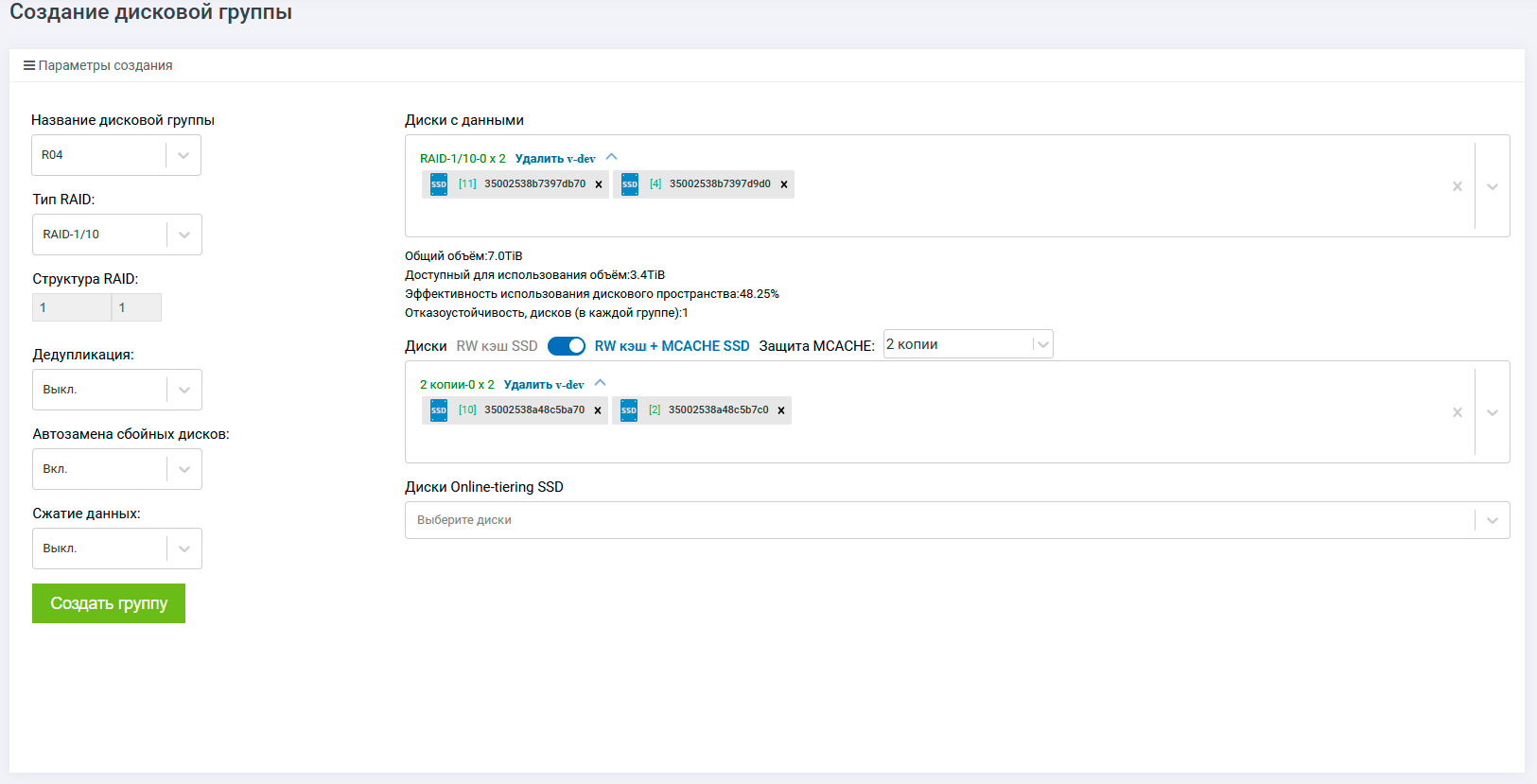

Нажмите «Создать группу» – откроется модальное окно
Укажите доступные параметры:
Название дисковой группы – порядковый номер группы (обязательно)
Тип RAID (обязательно):
RAID 1/10
RAID 5/50
RAID 6/60
RAID 6P/60P
Структура RAID – количество дисков в одном виртуальном устройстве V–DEV (обязательно):
Формат записи структуры: первое число – количество дисков для данных, второе – количество дисков для четности. Например, 2D+1P это 3 диска: 2 для данных, 1 для четности
При добавлении дисков в существующую группу, диски добавляются в соответствии с шаблоном
Примечание
Рекомендуемые формулы для структуры RAID:
RAID–5/50: 4+1
RAID–6/60: 8+2
RAID–6P/60P: 12+3
Дедупликация – метод сжатия данных, при котором выявляются и сохраняются только уникальные блоки (фрагменты) данных, а повторяющиеся копии заменяются ссылками на эти уникальные блоки, что может значительно сэкономить место в хранилище
Автозамена сбойных дисков – автоматическая замена вышедших из строя в RDG дисков при наличии свободных дисков с аналогичными характеристиками
Сжатие данных – функция сжатия уменьшает объём записываемых данных, что особенно эффективно при работе с большими блоками данных (от 64 КБ и выше). При использовании мелких блоков ожидаемого эффекта от сжатия не будет. В отличие от классических методов постпроцессного сжатия данная функция выполняет компрессию данных до их записи на диск (in-line)

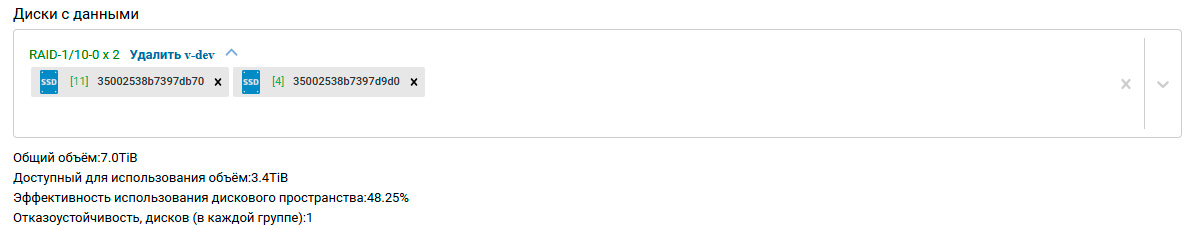

Добавьте требуемое количество дисков для данных в группу (обязательно):
Диски, доступные для добавления в форме «
Диски с данными», автоматически группируются по их характеристикам (скорость, объём, размер сектора):Чтобы добавить отдельные диски, разверните список дисков, нажав на стрелку снизу от его характеристик, а далее нажмите на нужные диски из списка
Чтобы заполнить одно виртуальное устройство, нажмите на стрелку справа и выберите «Дополнить v–dev»
Чтобы добавить все диски с определенными характеристиками, нажмите на стрелку справа и выберите «Добавить все диски»
Добавляемые диски будут автоматически группироваться в V–DEV согласно выбранному уровню и типу RAID. Для удобства под окном добавленных дисков автоматически рассчитывается полезная ёмкость группы

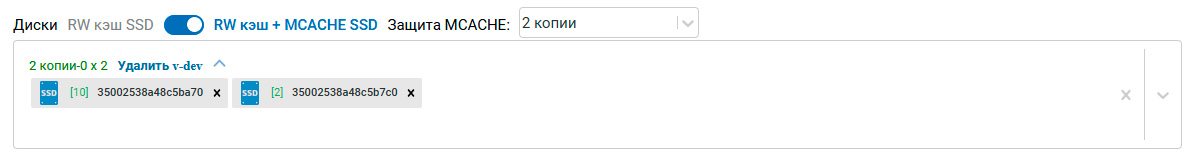

Добавьте требуемое количество дисков для кэширования в группу (не обязательно, но рекомендуется для групп, состоящих из HDD дисков):
Выберите тип кэширования, переключателем:
RW–cache – оптимален для линейных нагрузок
RW–cache + MCACHE – лучше подходит для случайных нагрузок (для RAID6 доступно тройное зеркало, для RAID6P – четверное зеркало)
Диски, доступные для добавления в форме «
Диски RW», автоматически группируются по их характеристикам (объём, размер сектора):Чтобы добавить отдельные диски, разверните список дисков, нажав на стрелку снизу от его характеристик, а далее нажмите на нужные диски из списка
Чтобы заполнить одно виртуальное устройство, нажмите на стрелку справа и выберите «Дополнить v–dev»
Чтобы добавить все диски с определенными характеристиками, нажмите на стрелку справа и выберите «Добавить все диски»
Добавляемые диски автоматически группируются в V–DEV RAID 1/10
Примечание
Рекомендуется добавлять не более 1 V–DEV

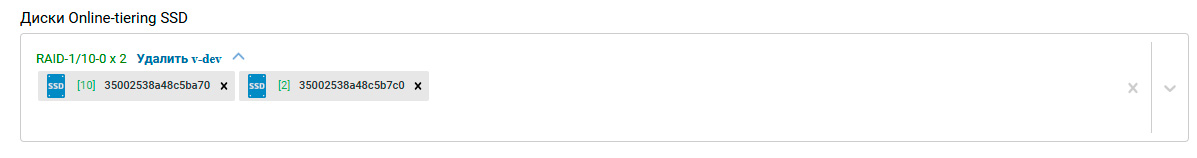

Добавьте требуемое количество дисков для Online–tiering (необязательно):
Диски, доступные для добавления в форме «
Диски Online–tiering SSD», автоматически группируются по их характеристикам (объём, размер сектора):Чтобы добавить отдельные диски, разверните список дисков, нажав на стрелку снизу от его характеристик, а далее нажмите на нужные диски из списка
Чтобы заполнить одно виртуальное устройство, нажмите на стрелку справа и выберите «Дополнить v–dev»
Чтобы добавить все диски с определенными характеристиками, нажмите на стрелку справа и выберите «Добавить все диски»
Добавляемые диски автоматически группируются в V–DEV RAID 1/10
Примечание
Рекомендуется добавлять не более 1 V–DEV
В группу допускается добавление либо дисков для RW–cache, или диски для RW–cache + MCACHE, использование обоих типов одновременно не поддерживается
Исключить диски из группы без её полного пересоздания невозможно
После добавления всех необходимых дисков нажмите «Создать группу»

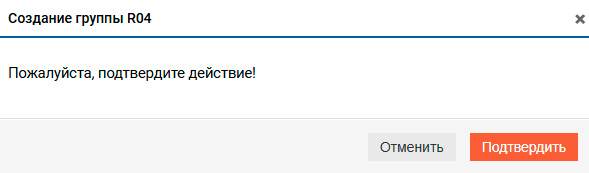

Подтвердите действие в открывшемся диалоговом окне, нажав «Подтвердить»
