Виртуальные интерфейсы¶
Вкладка предназначена для управления настройками всех созданных VLAN (Virtual Local Area Network), включая интерфейсы на BOND. Здесь вы можете просматривать существующие VLAN–интерфейсы, создавать новые и управлять их параметрами.

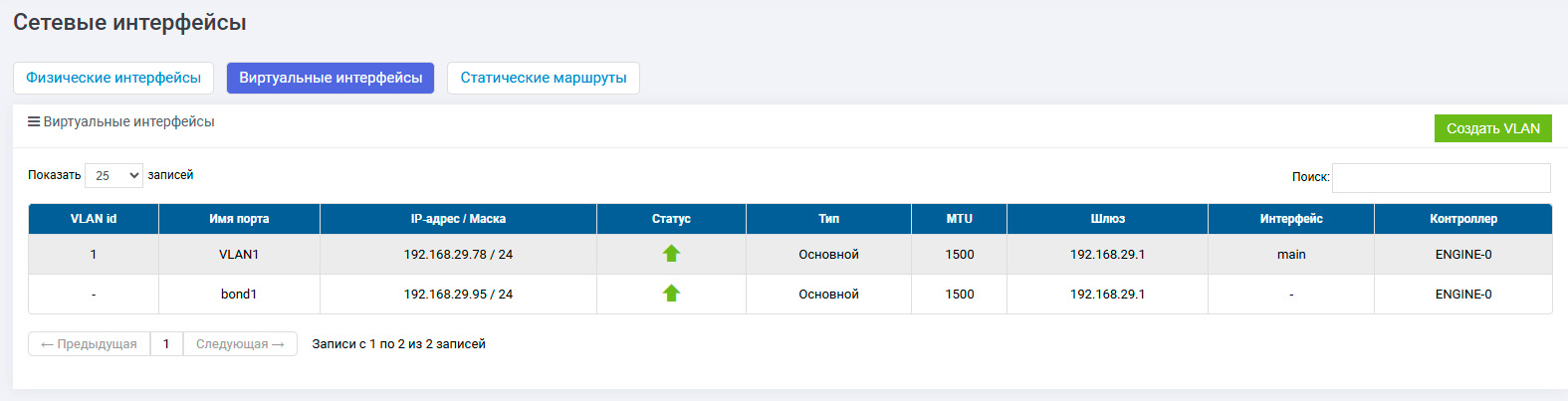

Доступна следующая информация по каждому виртуальному интерфейсу:
Столбец |
Описание |
|---|---|
VLAN ID |
уникальный идентификатор виртуального интерфейса |
Имя порта |
логическое имя VLAN–интерфейса |
IP–адрес/маска |
адрес виртуального интерфейса и маска подсети |
Статус – текущее состояние интерфейса |
неактивен (красная стрелка) |
активен (зелёная стрелка) |
|
Тип |
тип виртуального интерфейса |
MTU |
максимальный размер блока передачи данных |
Шлюз |
IP–адрес шлюза по умолчанию для данного интерфейса |
Интерфейс |
имя физического или BOND–интерфейса, на котором размещён VLAN |
Контроллер |
имя контроллера, на котором расположен виртуальный интерфейс |
Создание VLAN¶
Чтобы создать VLAN на физическом интерфейсе или BOND, выполните следующие действия:
Нажмите кнопку «Создать VLAN» в правом верхнем углу – откроется модальное окно

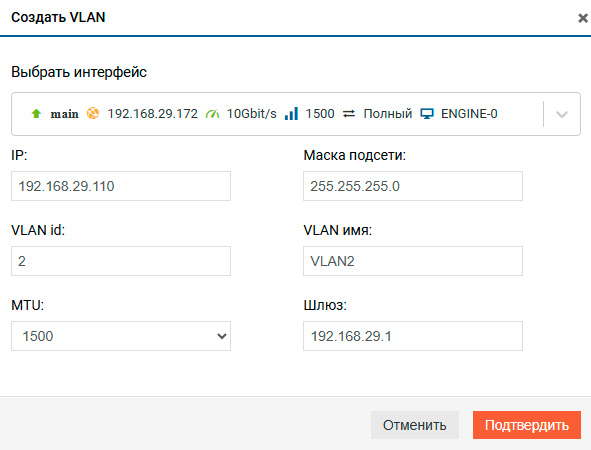

Заполните необходимые поля и нажмите «Подтвердить»
Примечание
VLAN будет создан только на одном контроллере. Для назначения VLAN на интерфейс второго контроллера повторите действие, выбрав интерфейс второго контроллера
Редактирование¶
Чтобы изменить параметры виртуального интерфейса:

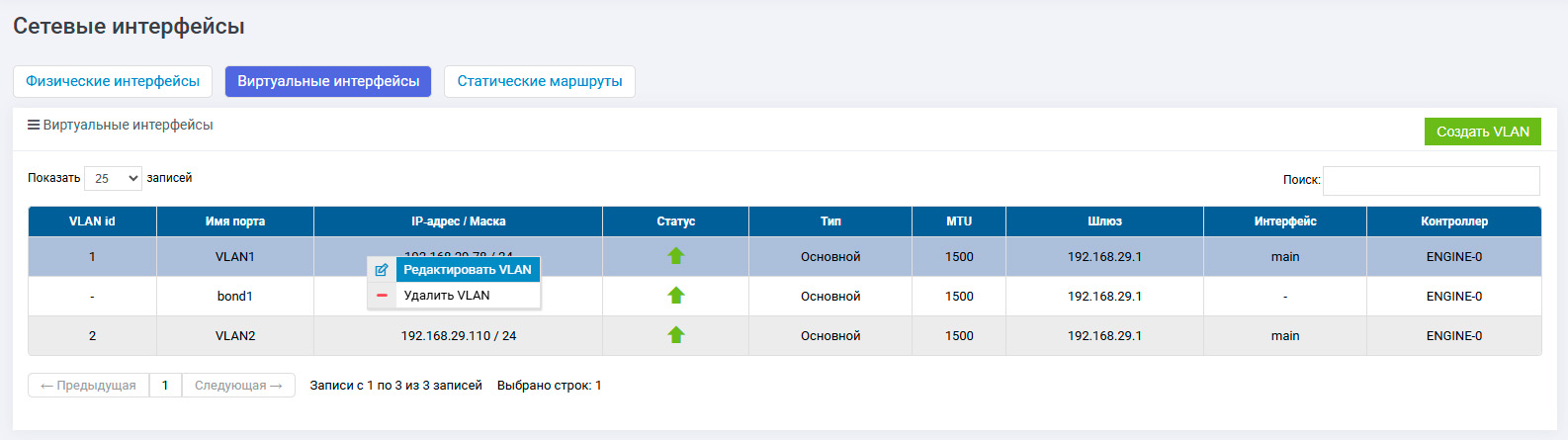

Кликните правой кнопкой мыши на интерфейс, который следует отредактировать
В выпадающем списке выберите «Редактировать»

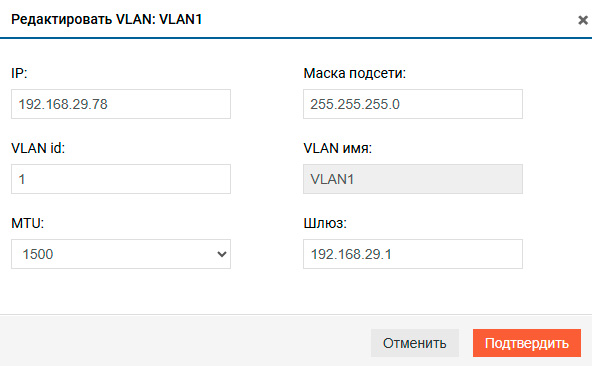

В открывшемся окне введите новые параметры для интерфейса
Для сохранения изменений нажмите «Подтвердить»
Примечание
На вкладке «Виртуальные интерфейсы» можно редактировать только VLAN–интерфейсы. Для изменений параметров BOND–интерфейса используйте вкладку «Физические интерфейсы»
Удаление¶
Для удаления виртуального интерфейса:

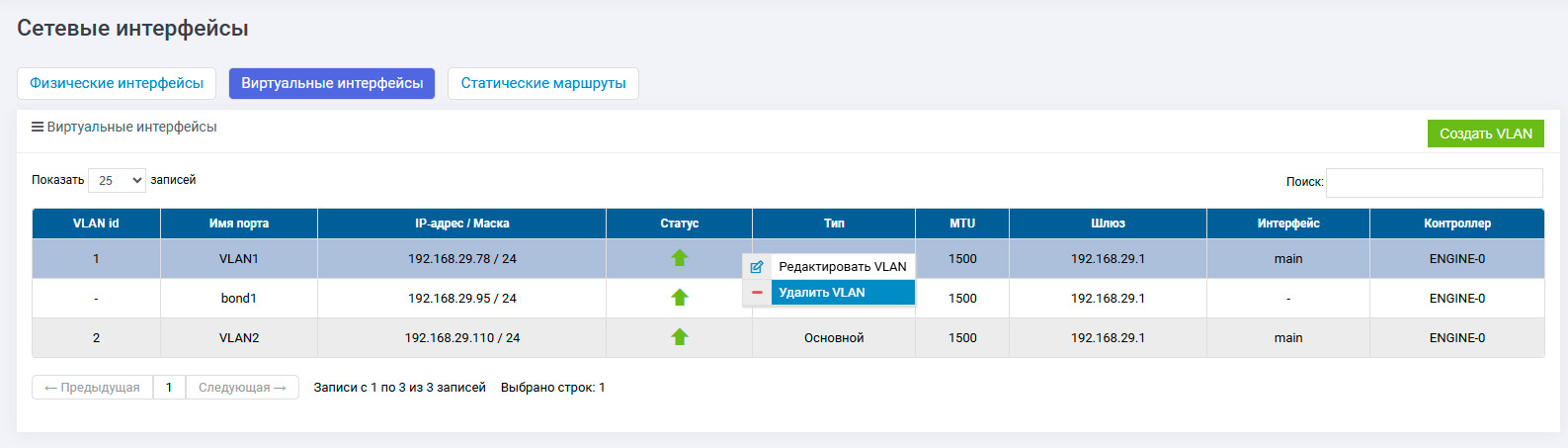

Нажмите правой кнопкой мыши на интерфейс, который следует удалить
В выпадающем списке выберите «Удалить»

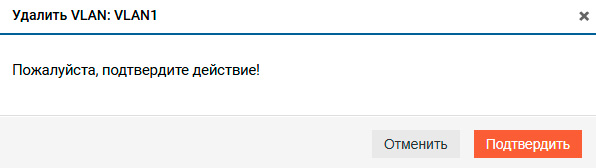

В открывшемся окне нажмите «Подтвердить»
