Наборы графиков¶
Преднастроенные и пользовательские наборы графиков доступны в разделе «Производительность» >> «Оперативная статистика».
Преднастроенные наборы¶

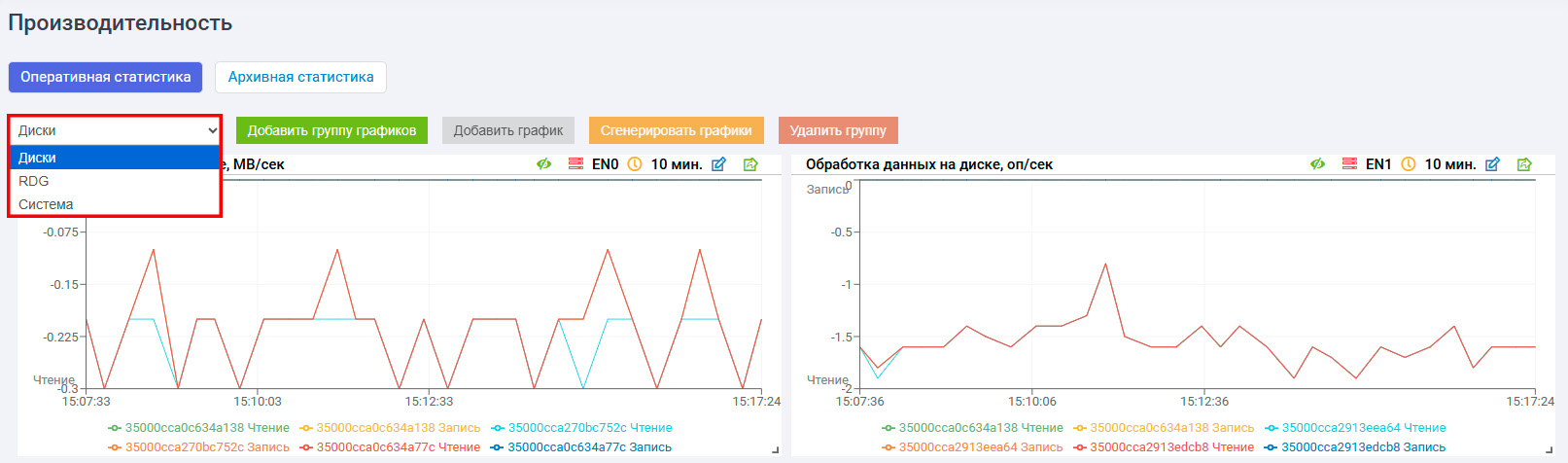

При открытии раздела вкладка «Оперативная статистика» по умолчанию отображает один из преднастроенных наборов. Для переключения между наборами используйте выпадающий список в левой части панели.
В списке доступны следующие наборы:
Диски
RDG
Система
После выбора набора на странице автоматически отображаются соответствующие ему графики для обоих контроллеров.

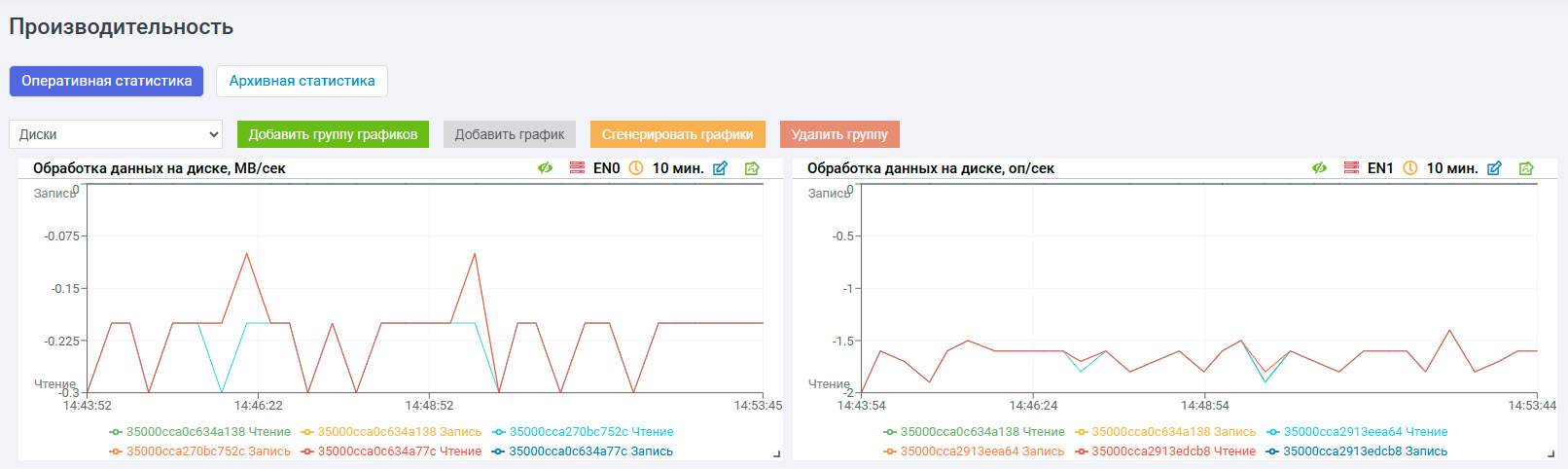

Набор «Диск軶
При выборе преднастроенного набора графиков «Диски» администратору по умолчанию будут доступны следующие графики:
Обработка данных на диске, MB/сек
Обработка данных на диске, оп/сек
Диски, задержка/мсек

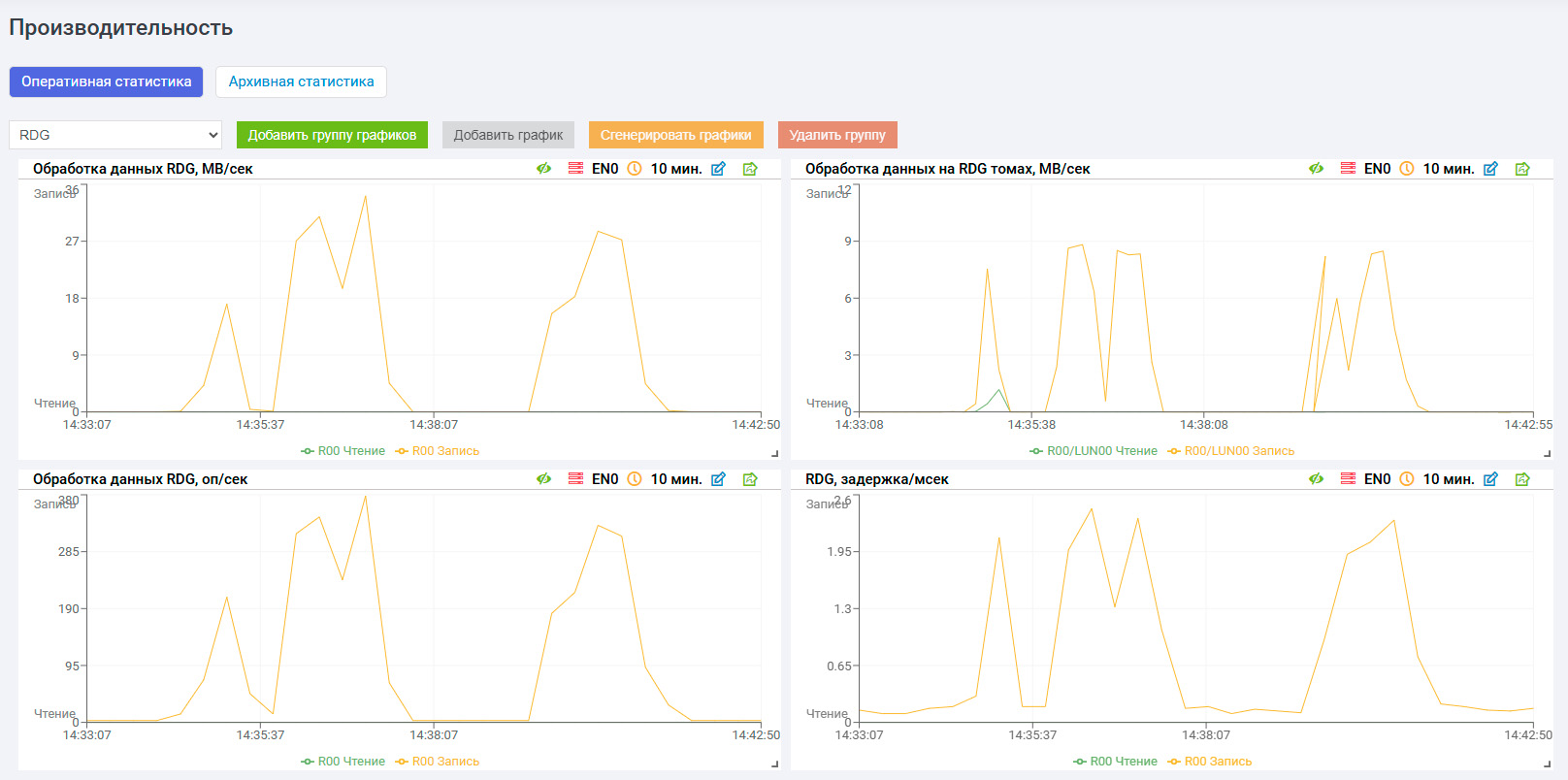

Набор «RDG»¶
При выборе преднастроенного набора графиков «RDG» администратору по умолчанию будут доступны следующие графики:
Обработка данных RDG, MB/сек
Обработка данных RDG, оп/сек
RDG, задержка/мсек
Обработка данных на RDG томах, MB/сек
Обработка данных на RDG томах, оп/сек
RDG тома, задержка/мсек

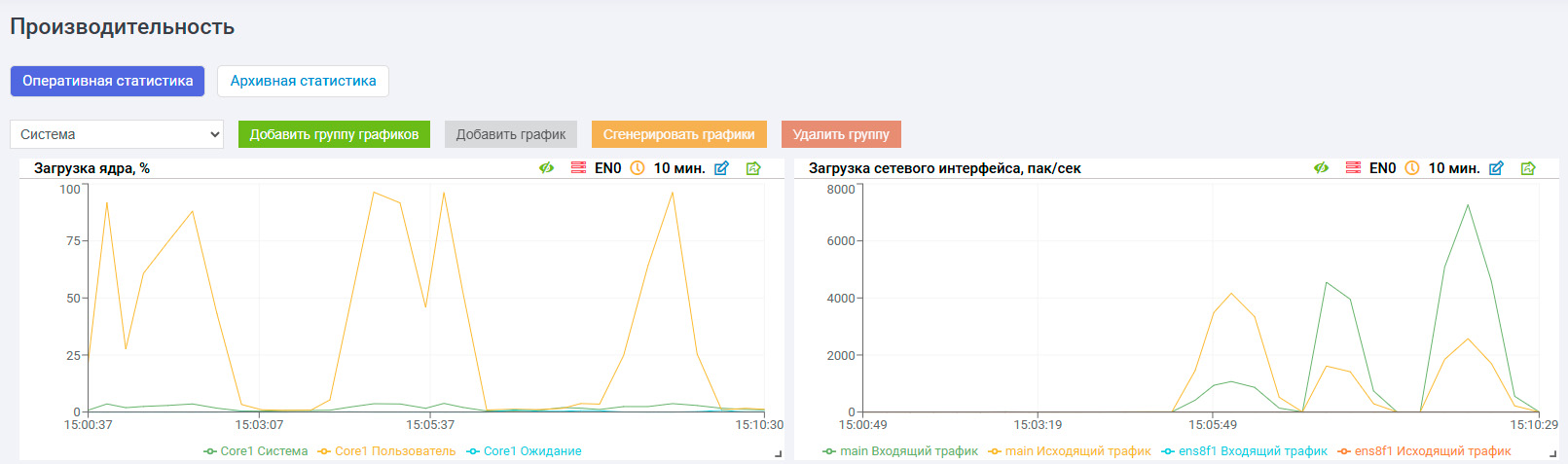

Набор «Систем໶
При выборе преднастроенного набора графиков «Система» администратору по умолчанию будут доступны следующие графики:
Загрузка ядра
Распределение оперативной памяти
Загрузка сетевого интерфейса, MB/сек
Загрузка сетевого интерфейса, пак/сек
Обработка данных FC, MB/сек
Обработка данных FC, оп/сек
Пользовательские наборы графиков¶
Создание собственной группы графиков позволяет сохранить настроенный набор метрик для конкретной эксплуатационной задачи и в дальнейшем открывать его одним нажатием, без повторной настройки.
Ручное создание набора графиков¶
Для создания собственного набора графиков:

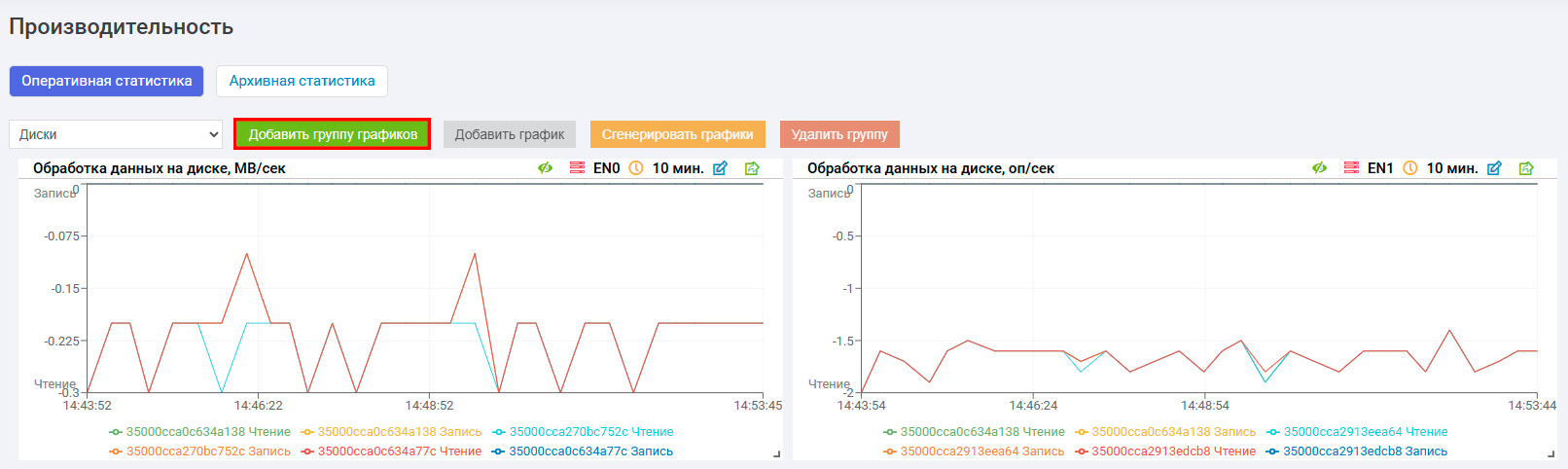

Нажмите кнопку «Добавить группу графиков»

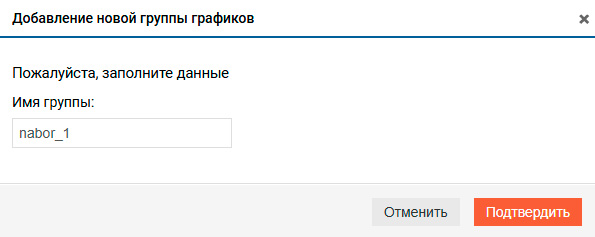

В открывшемся окне введите название группы и нажмите «Подтвердить»

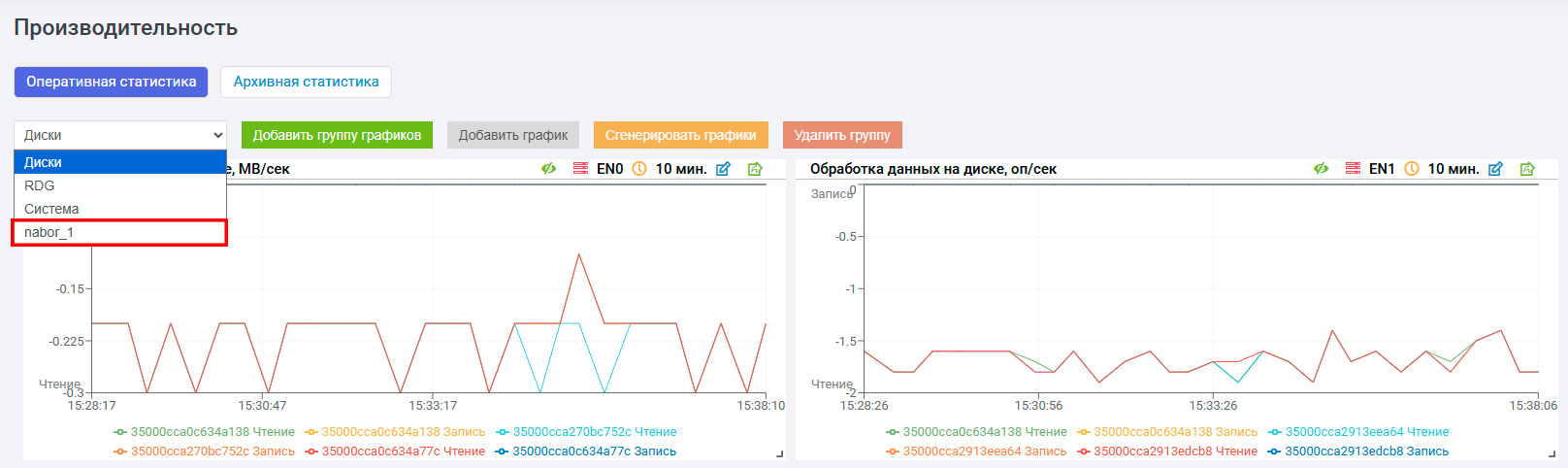

Выберите созданную группу графиков из выпадающего списка

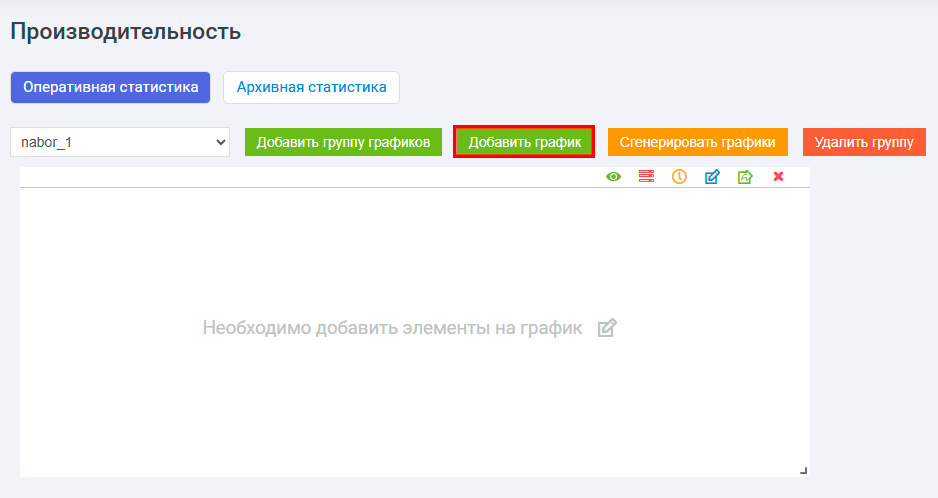

Нажмите «Добавить график», в области появится пустой график

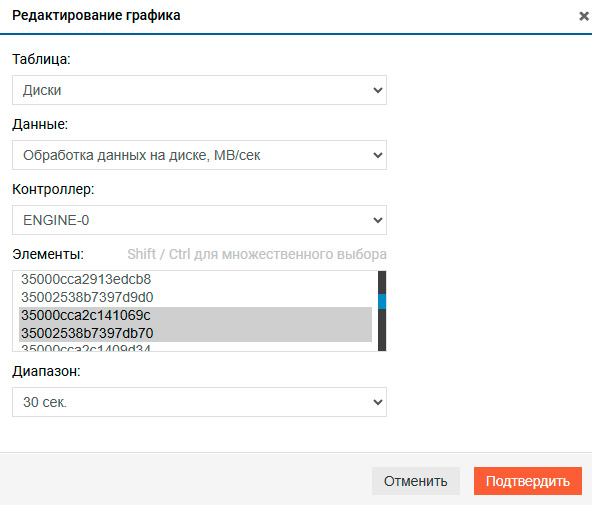

На панели графика нажмите «Редактировать» и задайте параметры:
Таблица – источник данных (набор метрик), используемый для данного графика
Данные – тип метрики внутри выбранной таблицы (один тип данных на график)
Контроллер – контроллер СХД, с которого отображаются данные (один контроллер на график)
Элементы – объекты выбранного типа данных, отображаемые на графике. Можно выбрать один или несколько элементов (через
CTRLилиSHIFT)Диапазон – временной интервал, за который выводятся данные

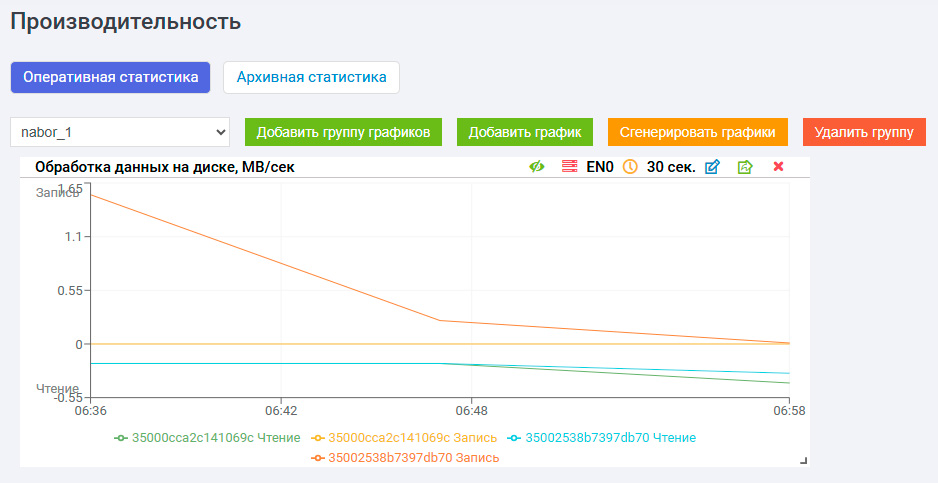

После заполнения всех полей нажмите «Подтвердить». График станет активным и отобразит данные по выбранным параметрам
Генерация набора графиков¶
Пользователь может автоматически создать группу графиков по выбранной категории метрик, для этого:
Внимание
Функция генерации графиков удаляет все графики текущей группы

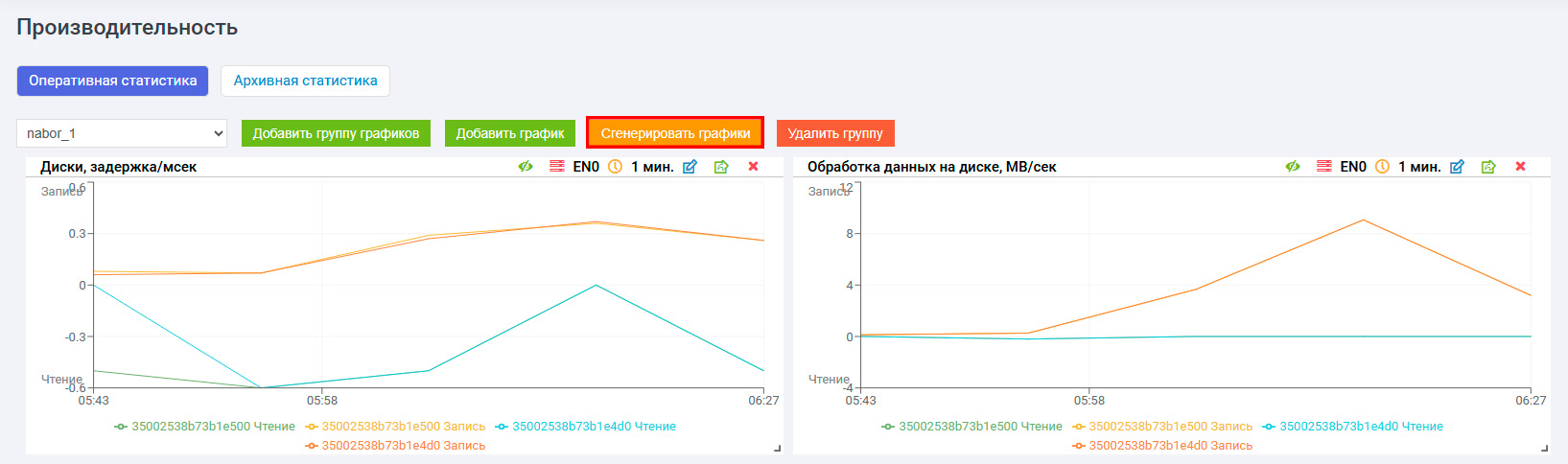

Нажмите «Сгенерировать график»

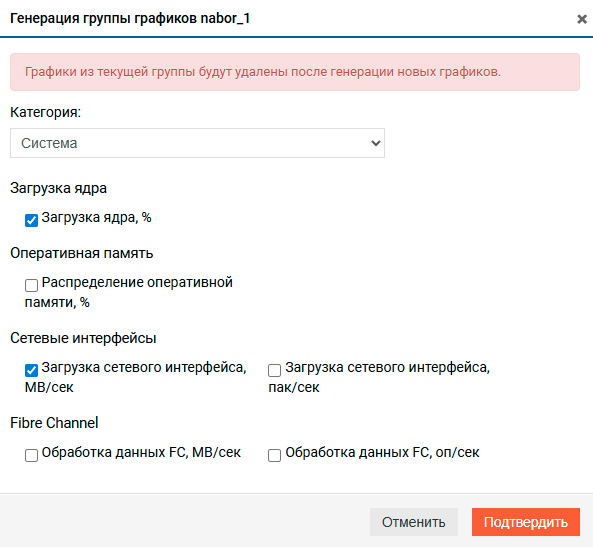

В открывшемся окне выберите категорию и отметьте метрики, для которых требуется построить графики
Нажмите «Подтвердить»

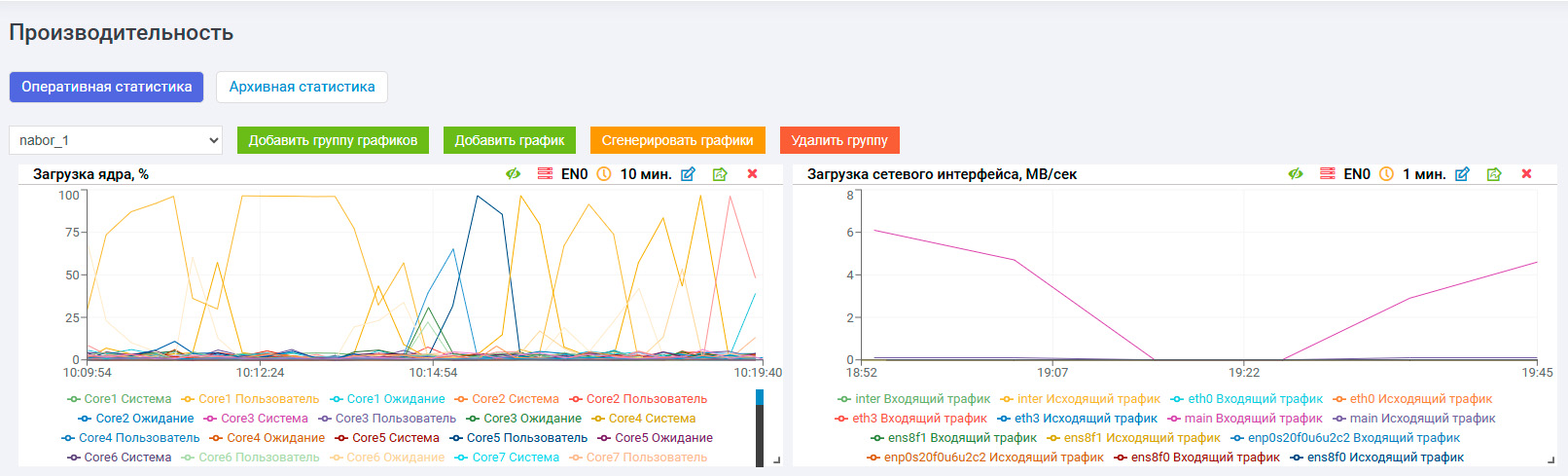

После подтверждения в текущей группе автоматически создаются графики для всех выбранных метрик:
