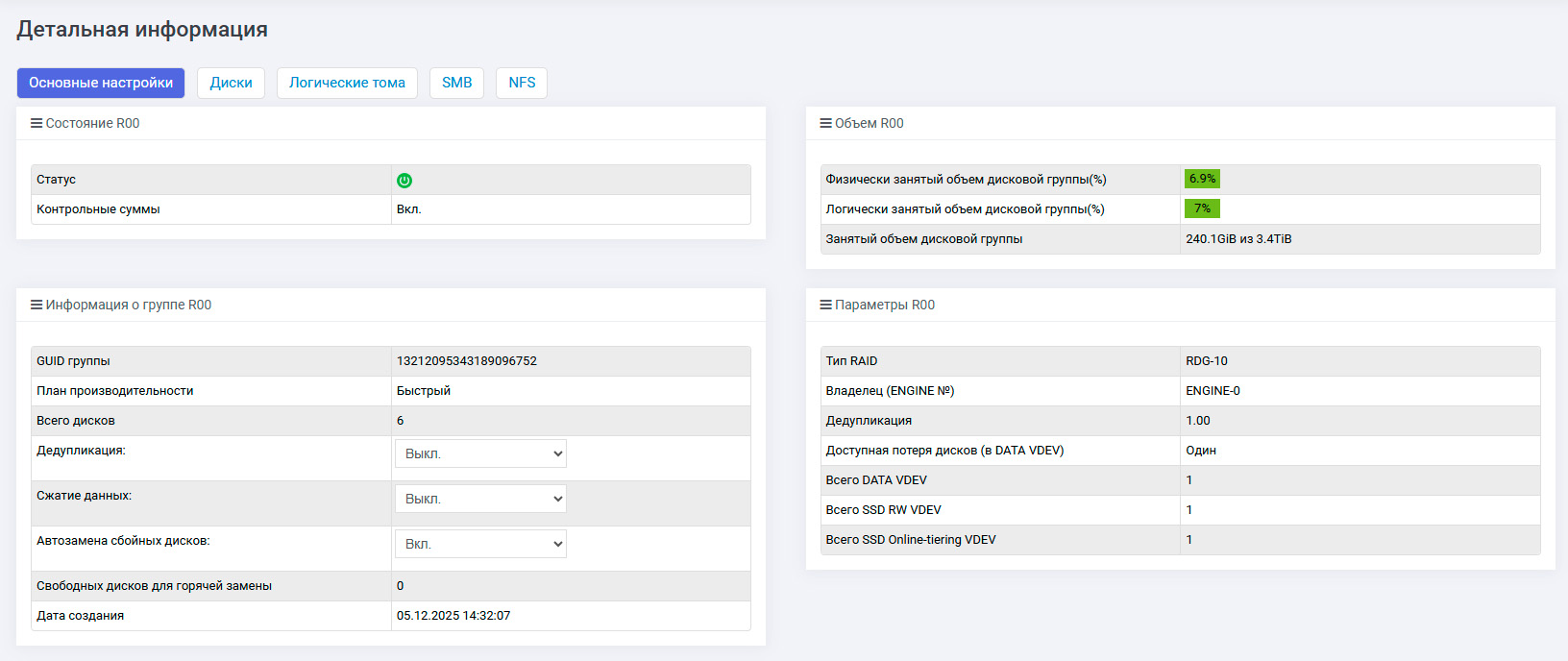

Детальная информация¶

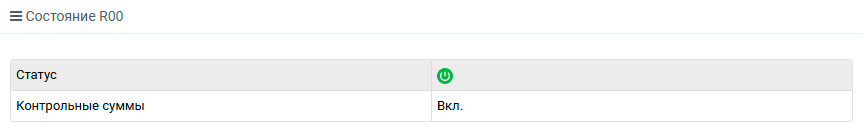

Состояние группы¶

• Статус – Вкл./Выкл.

• Контрольные суммы – Вкл./Выкл.

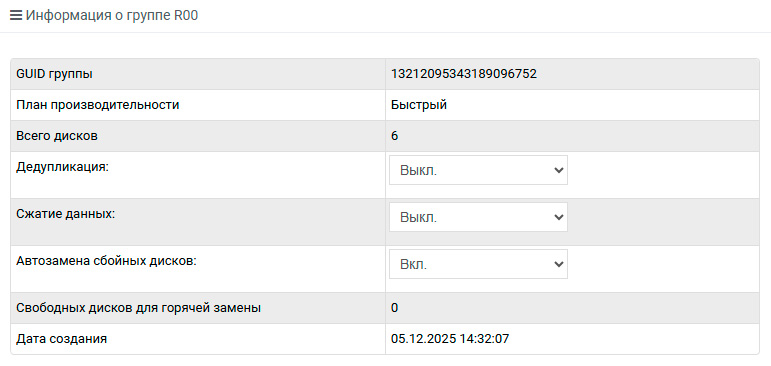

Информация о группе¶

• GUID группы – уникальный идентификатор группы

• План производительности – «стандартный» (все диски одного типа) или «быстрый» (HDD+SSD)

• Всего дисков – общее количество дисков в группе

• Дедупликация – текущий статус и шаблон для вновь создаваемых LUN (Выкл./Вкл.)

  Примечание

  • Изменение шаблона дедупликации не влияет на уже созданные объекты в группе

  • Дедупликация применяется только к блочным устройствам и не используется для файловых систем NFS и SMB

  • Наибольший эффект дедупликации достигается в сценариях виртуализации (включая VDI), а также на файловых и почтовых серверах. Для баз данных эффективность зависит от профиля нагрузки и обычно ниже

• Сжатие данных – текущий статус и шаблон для вновь создаваемых LUN (Выкл./Вкл.)

  Примечание

  • Изменение шаблона сжатия данных не влияет на уже созданные объекты в группе

  • Сжатие данных применяется только к блочным устройствам и не используется для файловых систем NFS и SMB

  • При включении сжатия нужно следить за нагрузкой на контроллеры массива. На младших массивах сжатие может использовать значительный % процессорных ресурсов

• Автозамена сбойных дисков – статус функции автоматической замены дисков (Выкл./Вкл.)

• Свободных дисков для горячей замены – количество доступных дисков для горячей замены

• Дата создания группы – дата и время создания RDG–группы

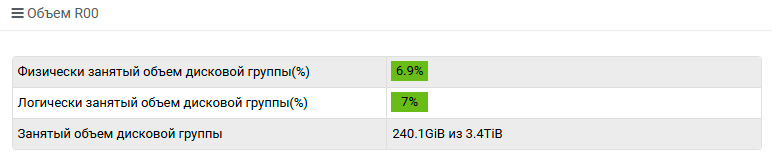

Объём группы¶

• Физически занятый объём дисковой группы (%) – фактически используемое пространство в группе

• Логически занятый объём дисковой группы (%) – объём, логически зарезервированный под тома и файловые системы (может превышать физически занятый объём, например при использовании тонких томов)

• Занятый объём дисковой группы – фактически использованное пространство в группе в абсолютных единицах

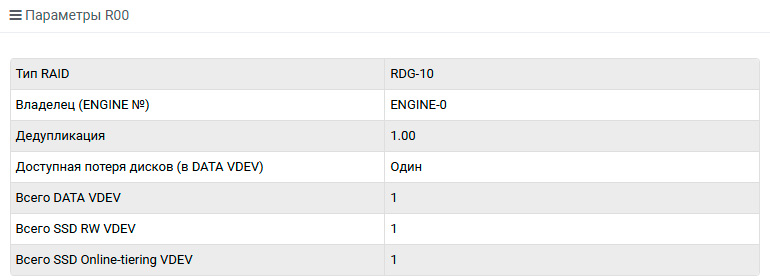

Параметры группы¶

• Тип RAID – уровень защиты данных, используемый в группе

• Владелец – контроллер, который в текущий момент обслуживает RDG–группу

• Дедупликация – коэффициент отношения объёма данных до дедупликации к объёму данных после дедупликации. Значение 1.00x означает, что экономии места за счёт дедупликации нет

• Доступная потеря дисков в одном VDEV – количество дисков, которые могут выйти из строя в одном виртуальном устройстве без потери данных

• Всего DATA VDEV – количество виртуальных устройств, используемых для хранения данных

• Всего SSD–RW VDEV – количество виртуальных устройств SSD–кэша чтения/записи

• Всего SSD Online–tiering VDEV – количество виртуальных устройств SSD, задействованных в Online–tiering

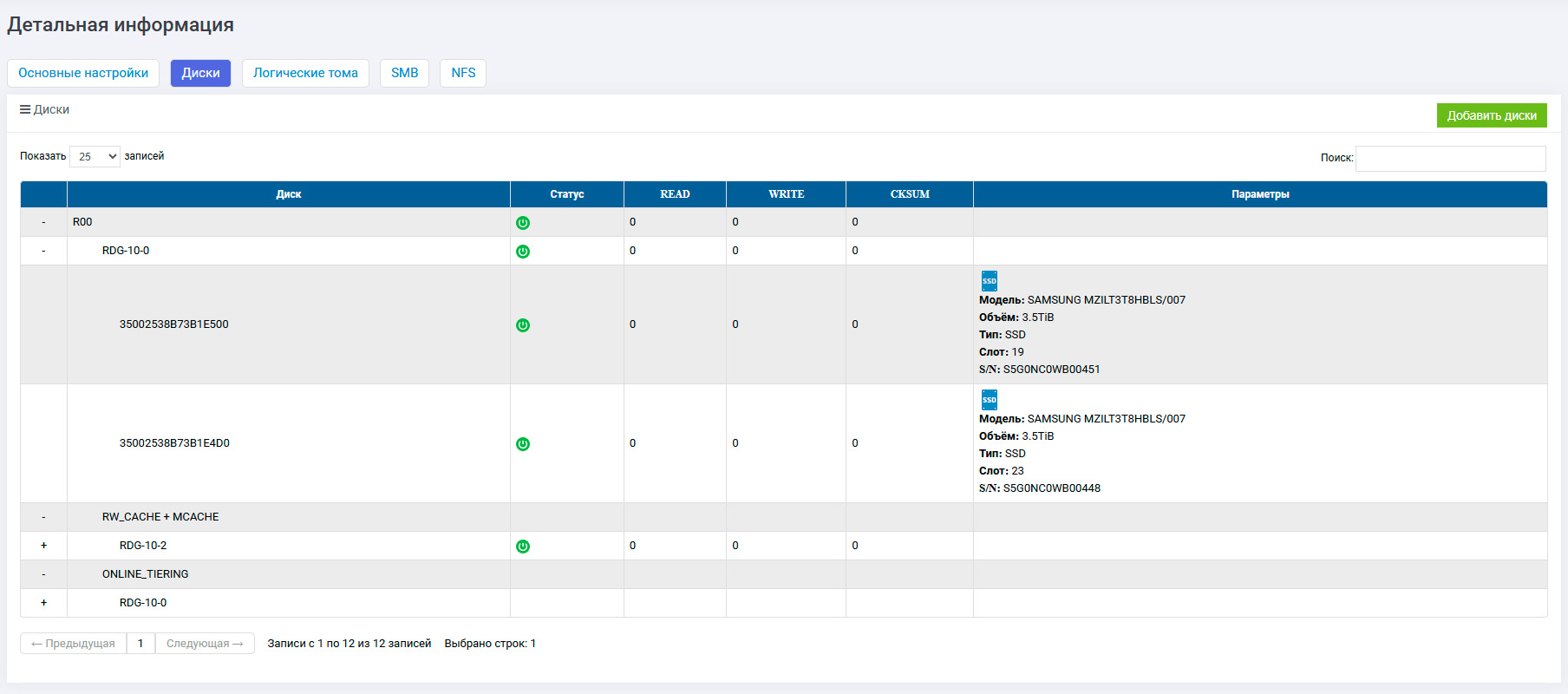

Замена диска¶

Чтобы заменить диск:

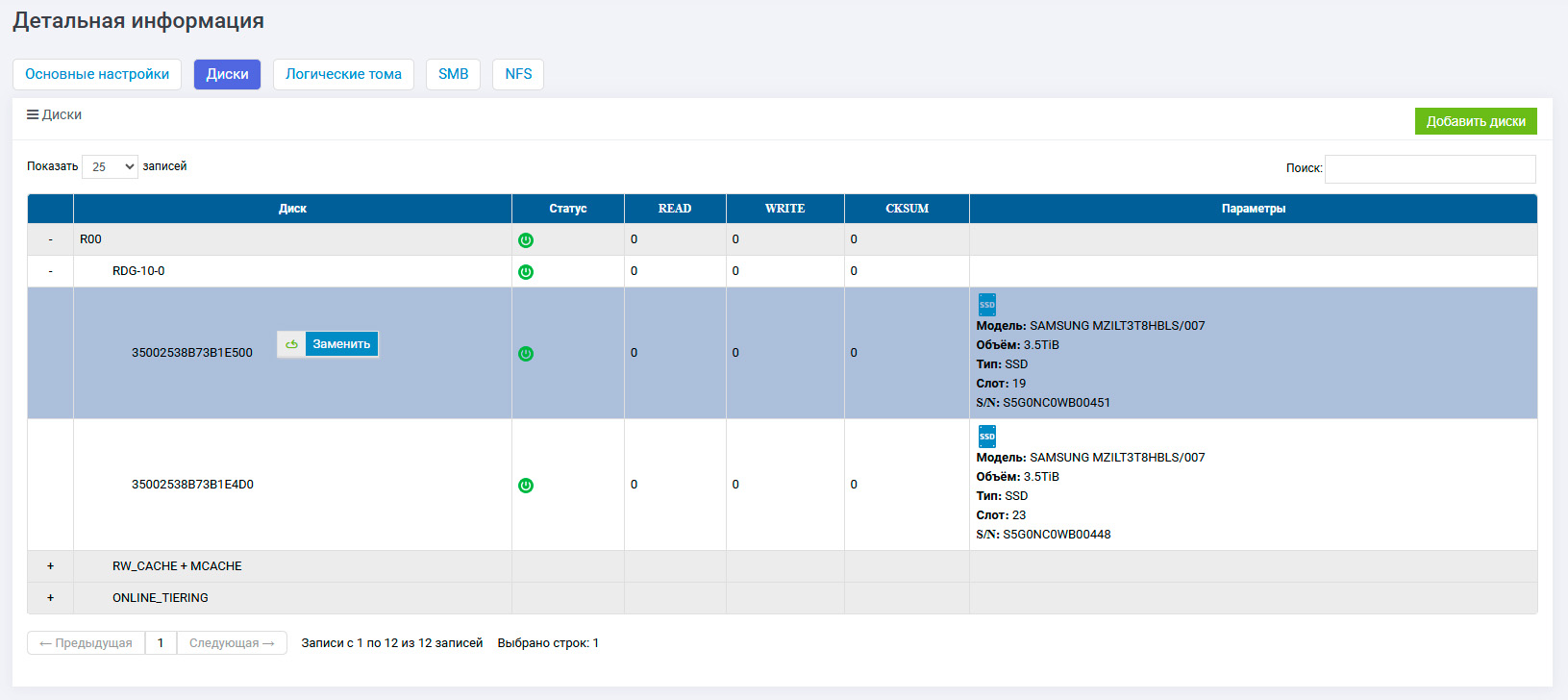

1. Нажмите правой кнопкой мыши по нужному диску и выберите «Заменить»

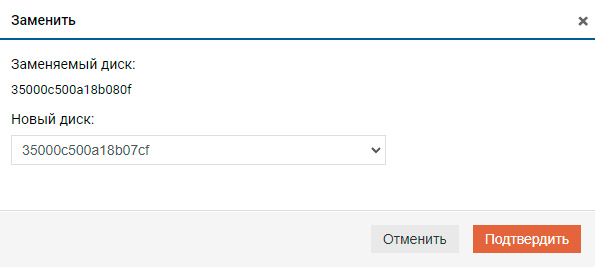

2. В открывшемся окне необходимо выбрать подходящий диск и подтвердить действие. После чего начнется перестроение группы.



Добавление дисков¶

Добавление дисков в RDG–группу выполняется одинаково для всех типов форм: «Диски с данными», «Диски RW» (режимы RW–кэш SSD и RW–кэш + MCACHE SSD) и «Диски Online–tiering SSD». При добавлении дисков увеличивается доступная ёмкость выбранной дисковой группы.

• Диски с данными (DATA) – новые диски автоматически распределяются по VDEV в соответствии с текущей схемой RAID, заданной при создании группы

• RW–кэш SSD – диски автоматически объединяются в виртуальные устройства по схеме RAID–1 (mirror)

• RW–кэш + MCACHE SSD – диски группируются в VDEV по схемам RAID–1:

  • зеркало (1+1)

  • тройное зеркало (1+2)

  • четверное зеркало (1+3)

  При этом:

  • для RAID–1/10 и RAID–5/50 хранится 2 копии данных

  • для RAID–6/60 можно выбрать хранение 2 или 3 копий данных

  • для RAID–6P/60P можно выбрать хранение 2, 3 или 4 копий данных

• Online–tiering SSD – диски автоматически группируются в виртуальные устройства по схеме RAID–1 (mirror)

Чтобы добавить диски в группу:

1. Нажмите кнопку «Добавить диски» – откроется модальное окно

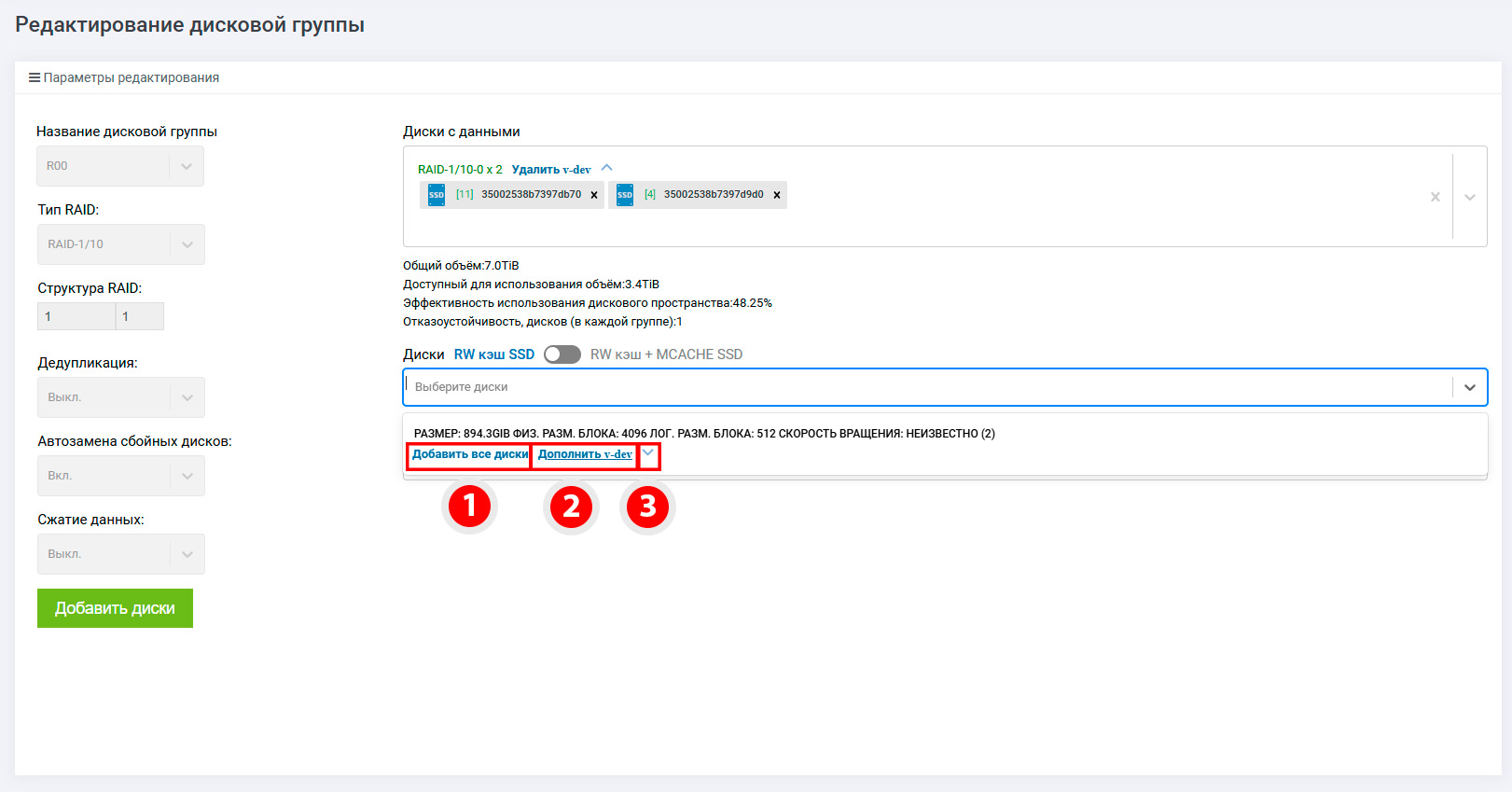

2. В открывшемся окне «Редактирование дисковой группы» добавьте требуемое количество дисков в группу

   • Чтобы добавить все диски с определенными характеристиками, выберите «Добавить все диски» (1)

   • Чтобы добавить одно виртуальное устройство, нажмите «Дополнить v–dev» (2)

   • Чтобы добавить отдельные диски, разверните список дисков, нажав на стрелку справа, и далее нажмите на нужные диски из списка (3)

3. Проверьте состав группы и нажмите «Подтвердить», чтобы запустить добавление дисков
