Статические маршруты¶

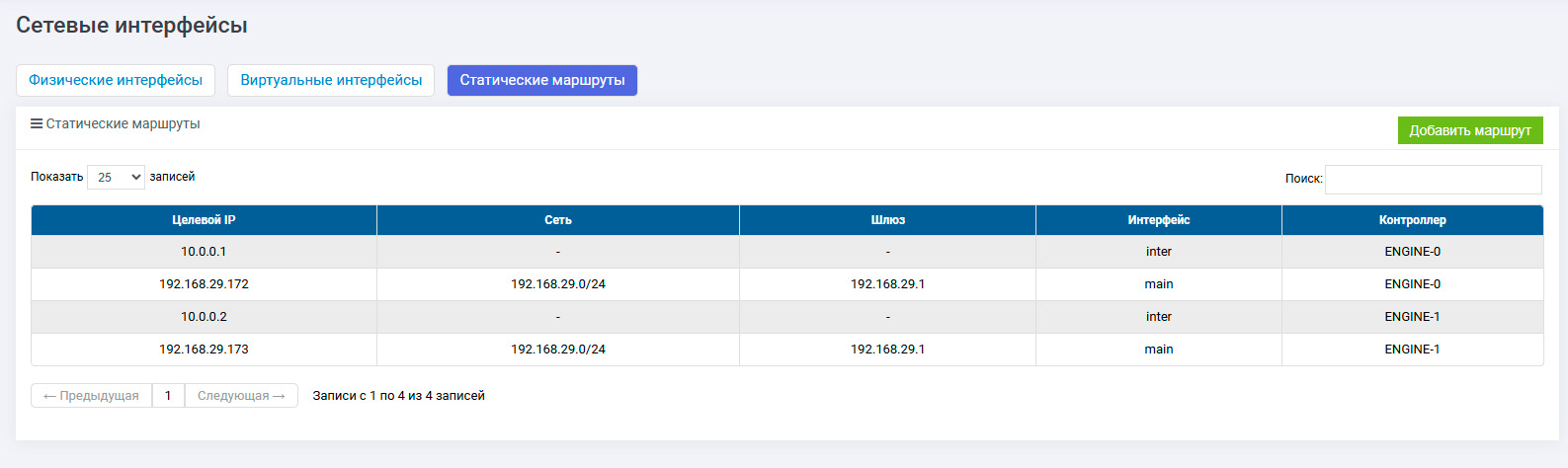

Вкладка «Статические маршруты» содержит таблицу маршрутизации, общую для всех контроллеров СХД.
Таблица формируется автоматически при настройке сетевых интерфейсов, при необходимости администратор может добавить в неё дополнительные записи.
По каждому маршруту доступна следующая информация:
Столбец |
Описание |
|---|---|
Целевой IP |
IP-адрес интерфейса |
Сеть |
целевая подсеть и её маска |
Шлюз |
IP-адрес сетевого шлюза для этого маршрута |
Интерфейс |
физический, логический или VLAN-интерфейс, через который идёт сетевой трафик |
Контроллер |
контроллер СХД, на котором создан статический маршрут |
Создание¶
Чтобы создать статический маршрут:

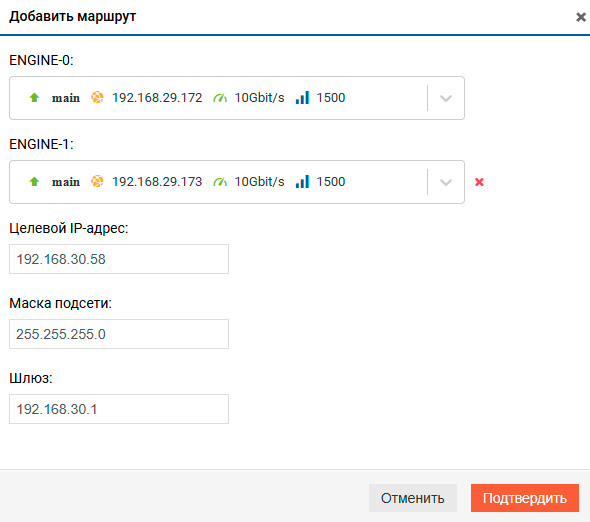

Нажмите кнопку «Добавить маршрут» в правом верхнем углу – откроется модальное окно
В открывшемся окне заполните поля:
IP – IP–адрес в целевой сети или вся подсеть целиком
Если маршрут должен охватывать всю подсеть, укажите её адрес и маску. Например, для подсети 192.168.30.0/24 в поле IP введите 192.168.30.0, в поле Маска — 255.255.255.0
Если маршрут нужен только для одного узла, укажите его адрес и маску хоста. Например, в поле IP — 192.168.30.10, в поле Маска — 255.255.255.255
Маска – маска целевой сети
Шлюз – задаётся из той подсети, в которой находится выбранный интерфейс
Примечание
Из окна одного контроллера можно создать статический маршрут как на этом контроллере, так и сразу на двух. Чтобы добавить маршрут на оба контроллера, нажмите «Добавить контроллер» и выберите интерфейс второго контроллера
Нажмите «Подтвердить»
Удаление¶
Чтобы удалить статический маршрут:

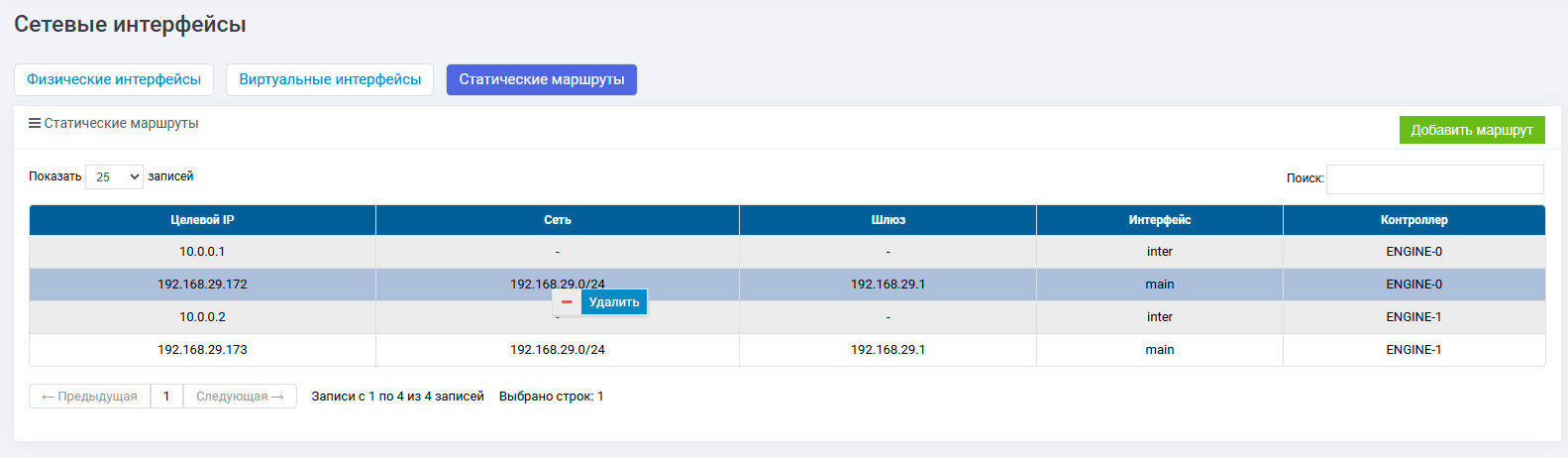

Нажмите правой кнопкой мыши на маршрут, который следует удалить
В выпадающем списке выберите «Удалить»

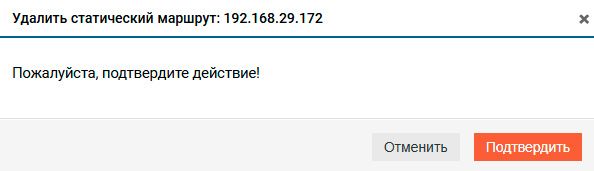

В открывшемся окне нажмите «Подтвердить»
