Логические тома¶

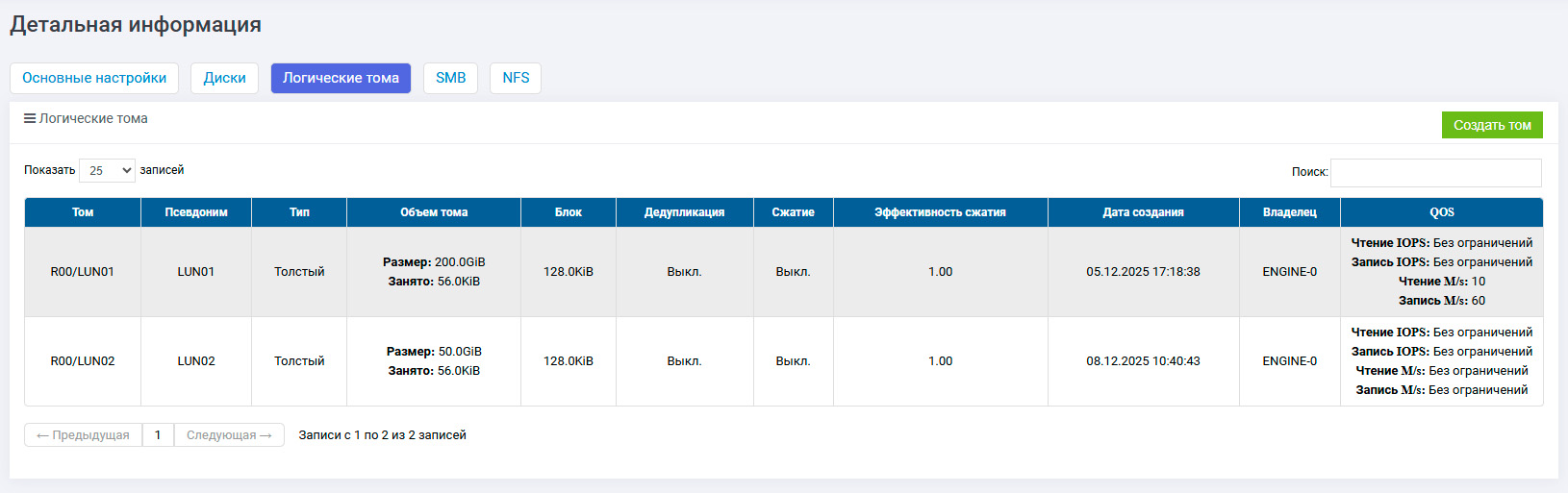

Информация по RDG–LUN представлена на вкладке «Подсистема хранения» >> «RDG» >> «Логические тома».
RDG–LUN – блочное устройство хранения данных, входящее в RDG и предоставляемое хосту/серверу по протоколам FC или iSCSI.
Каждый том RDG содержит следующую информацию:
Столбец |
Описание |
|---|---|
Том |
группа/имя |
Псевдоним |
псевдоним тома |
Тип |
тонкий – LUN заполняется по мере записи, свободное пространство может быть перераспределено |
толстый – LUN резервирует 100% выделенного объёма, неиспользуемое место недоступно |
|
Объём тома |
занято – фактически используемый объём |
размер – логический объём тома (для тонких – мягкая резервация, для толстых – жёсткая) |
|
Блок |
размер блока в КБ, выбранный при создании файловой системы |
Дедупликация |
статус дедупликации (Вкл./Выкл.) |
Сжатие |
статус сжатия данных (Вкл./Выкл.) |
Эффективность сжатия |
коэффициент экономии дискового пространства за счёт дедупликации и/или сжатия |
Дата создания |
дата и время создания логического тома |
Владелец |
имя контроллера, за которым закреплён LUN |
QoS |
значения параметров качества обслуживания |
Создание RDG-LUN¶
Чтобы создать RDG–LUN, выполните следующие действия:

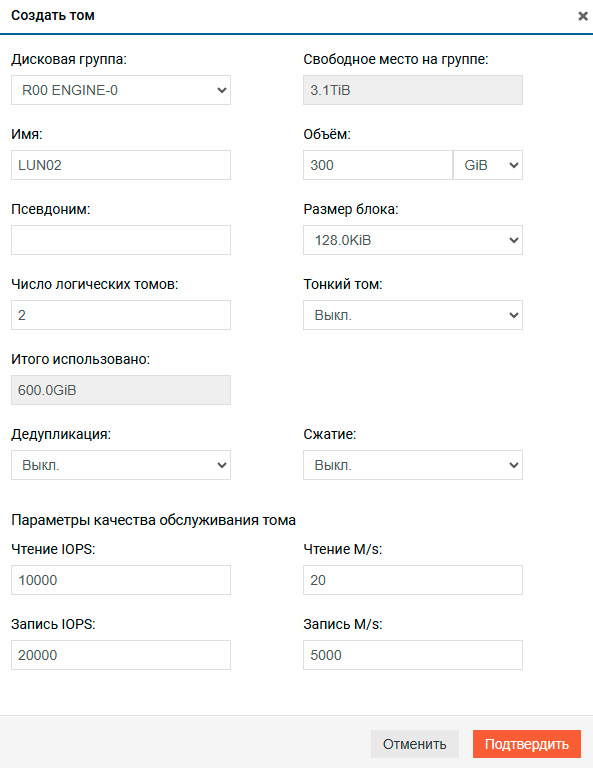

Нажмите «Создать том» – откроется модальное окно
В открывшемся окне укажите:
Дискову группу, в которой требуется создать RDG–LUN
Имя RDG–LUN (обязательно)
Объём (в GB/TB/PB/FULL)
Размер блока – параметр, задающий минимальную единицу хранения данных на диске
Число логических томов – количество копий создаваемых томов за одну операцию. Если больше одного, к имени добавляется суффикс
_#(где#— число, обязательно)Тонкий том – Вкл./Выкл. (возможно сменить с Тонкий на Толстый после создания)
Сжатие – Вкл./Выкл. (имеет приоритет над настройками шаблона RDG–группы)
Дедупликация – Вкл./Выкл. (имеет приоритет над настройками шаблона RDG–группы)
Псевдоним – псевдоним тома (необязательно)
Параметры качества обслуживания тома (необязательно, при необходимости снятия ограничений укажите 0):
Запись IOPS – ограничение на количество операций записи в IOPS (необязательно)
Чтение IOPS – ограничение на количество операций чтения в IOPS (необязательно)
Запись M/s – ограничение на количество операций записи в МБ/с (необязательно)
Чтение M/s – ограничение на количество операций чтения в МБ/с (необязательно)
Если все обязательные поля заполнены, нажмите «Подтвердить» – том будет создан
Операции с RDG–LUN¶

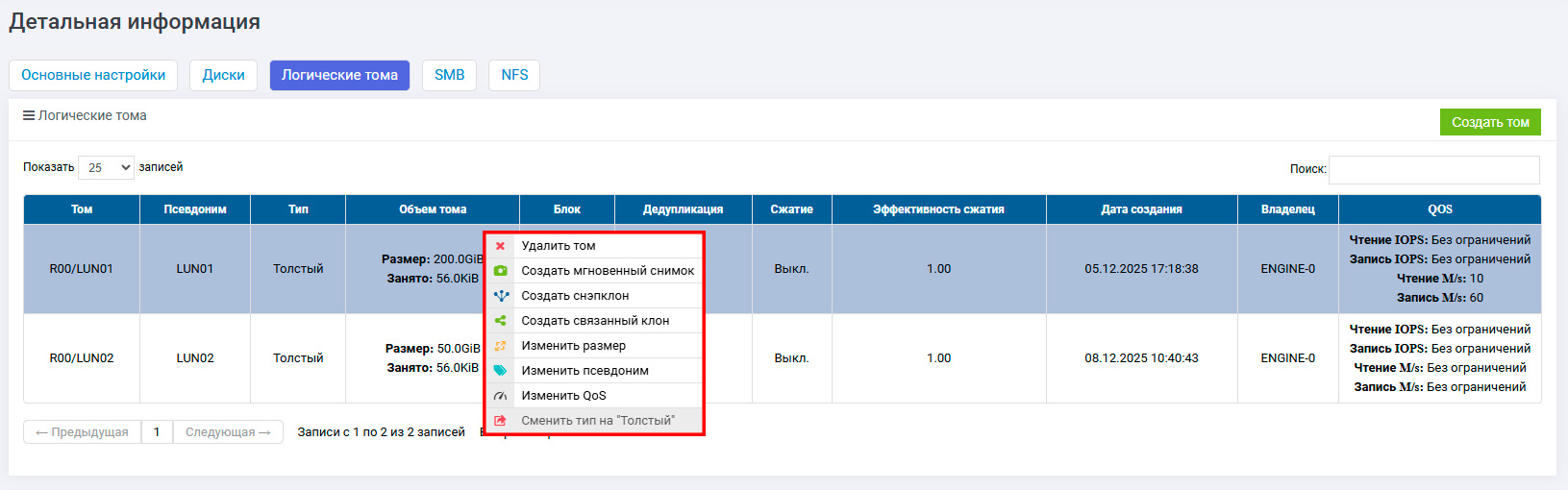

После создания RDG–LUN доступны следующие действия, вызываемые через контекстное меню (правая кнопка мыши):

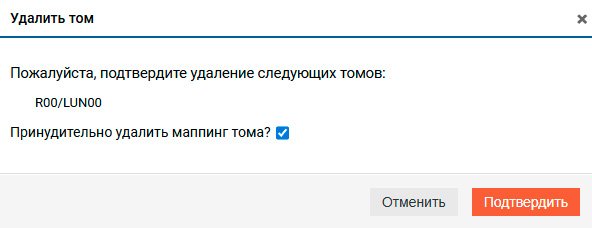

Удаление тома¶
Перед удалением убедитесь, что у тома отсутствуют снэпшоты, связанные клоны и правила репликации, в противном случае удаление будет невозможно.
Чтобы удалить том:
Нажмите «Удалить том»
Если с томом связан маппинг, установите флажок «Принудительно удалить маппинг тома»
Нажмите «Подтвердить»
Внимание
Маппинги, связанные с логическим томом, будут удалены принудительно

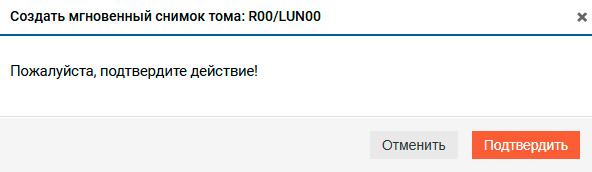

Создание мгновенного снимка¶
Мгновенные снимки (снэпшоты) реализованы по модели Redirect–on–Write. При записи изменённых данных СХД размещает новые блоки по новому адресу и перенаправляет указатели на них. Старые блоки, которые больше не используются ни одним снимком, не удаляются немедленно, а маркируются системой как свободные.
Для создания мгновенного снимка:
Нажмите «Создать мгновенный снимок»
В открывшемся окне укажите имя и нажмите «Подтвердить»
Примечание
Снэпшот всегда создаётся в той же группе, что и основной LUN

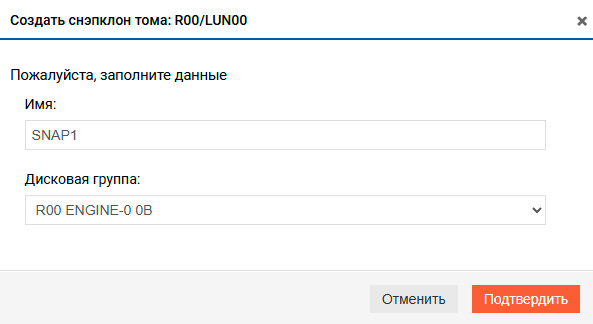

Создание снэпклона¶
Снэпклон – это гибрид клона и снэпшота. Снэпклоны создаются быстрее, чем классические клоны, и изначально занимают ровно ту полезную ёмкость, которую занимает источник.
Чтобы создать снэпклон:
Нажмите «Создать снэпклон»
В открывшемся окне укажите имя и дисковую группу, на которой создастся снэпклон
Нажмите «Подтвердить»
Примечание
Снэпклон можно создавать в соседнюю группу, что позволяет выполнять миграцию данных на другой тип RAID

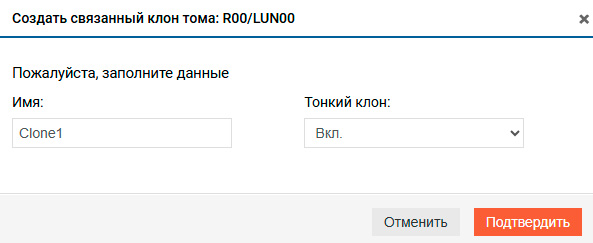

Создание связанного клона¶
Связанный клон является аналогом снэпшота, доступного и на чтение, и на запись.
При создании связанного клона автоматически создаётся мгновенный снимок исходного LUN, который отображается на странице «Подсистема хранения» >> «RDG» >> «Мгновенные снимки».
Нажмите «Создать связанный клон»
В открывшемся окне укажите имя клона и задайте режим параметра «Тонкий том» (включён или выключен)
Нажмите «Подтвердить»
Примечание
Связанный клон создаётся в той же группе, что и основной LUN
Клон «тонкий» не резервирует заранее место в группе и использует только объём фактически записанных данных
Клон «толстый» резервирует в группе 100% своей ёмкости, при этом изначально физически этот объём может быть пустым
Исходный LUN нельзя удалить, пока на нём есть связанные клоны

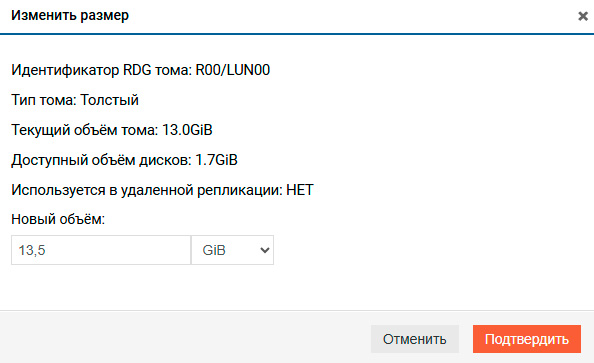

Изменение размера¶
Опция «Изменение размера» позволяет увеличить объём тома, созданного ранее на выбранной RDG–группе.
Для изменения размера логического тома:
Нажмите «Изменить размер»
Укажите новый объём (не меньше текущего) и единицу измерения
Нажмите «Подтвердить»
Примечание
Размер тома можно только увеличить
При наличии кэша увеличение размера недоступно – сначала удалите кэш

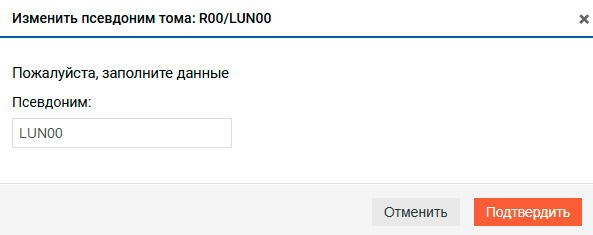

Изменение псевдонима¶
Для изменения псевдонима логического тома:
Нажмите «Изменить псевдоним»
В открывшемся окне укажите псевдоним и нажмите «Подтвердить»
Примечание
Допустимые символы: латинские буквы, цифры или специальный символ «_»
Специальные символы разрешены только внутри строки

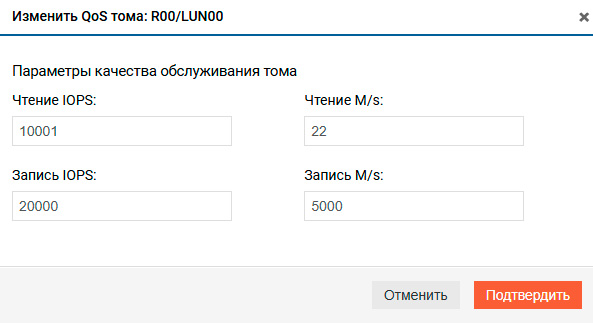

Изменение QoS¶
Настройка качества обслуживания (QoS) обеспечивает минимизацию эффекта «шумного соседа». При правильной конфигурации этого параметра можно гарантировать, что все потребители ресурсов СХД будут функционировать в соответствии с ожиданиями администратора.
Параметры качества обслуживания назначаются на уровне каждого конкретного LUN.
Для изменения параметров QoS:
Нажмите «Изменить QoS»
В открывшемся окне укажите параметры QoS
Нажмите «Подтвердить»

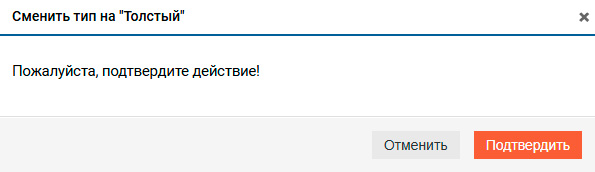

Сменить тип на «Толсты黶
Для изменения типа тома:
Нажмите «Сменить тип на «Толстый»» – откроется модальное окно
Нажмите «Подтвердить»
Нажмите «Подтвердить»
Примечание
Изменение типа доступно только с тонкого на толстый. Обратная операция невозможна
