Порты¶

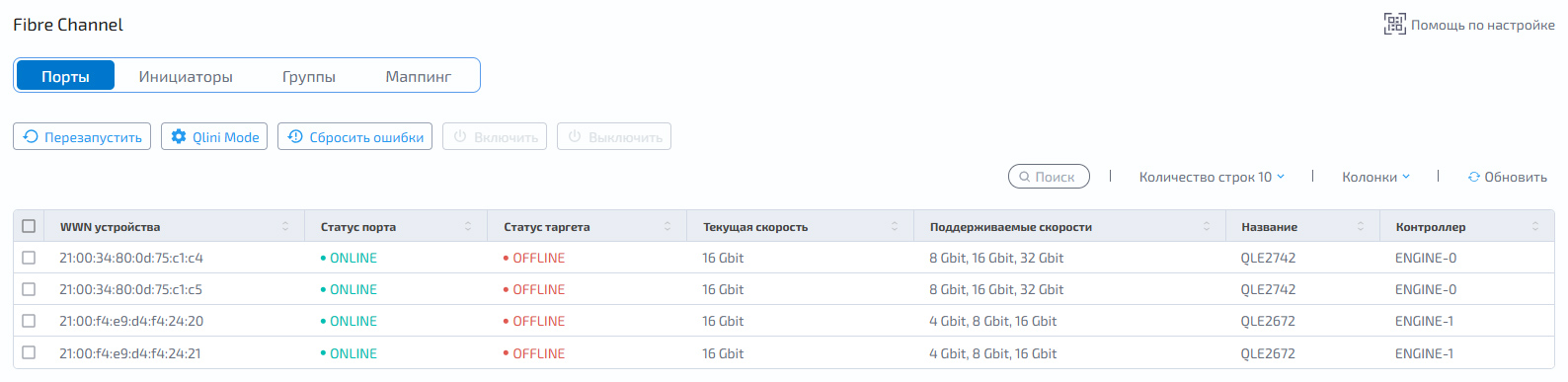

Вкладка «Порты» содержит информацию обо всех установленных в контроллеры FC—адаптерах и их портах.
Доступна следующая информация по каждому FC-порту:
WWN—устройства — аппаратный WWN (World Wide Name) порта
Статус порта — состояние физического подключения ONLINE/OFFLINE
Статус таргета — состояние таргета ONLINE/OFFLINE
Текущая скорость – текущая пропускная способность порта
Поддерживаемые скорости — список скоростей, которые поддерживает порт
Название — модель FC–адаптера
Контроллер — имя контроллера, в котором установлен данный FC–порт
Перезапуск¶
Чтобы выполнить перезапуск всех FC–таргетов в системе:
Нажмите кнопку «Перезапуск таргетов» – откроется модальное окно
Нажмите «Подтвердить»
Режим таргета¶
Чтобы включить или выключить таргет для порта:
Выберите нужный таргет и в верхнем меню нажмите «Включить/Выключить» или нажмите правой кнопкой мыши по нужному таргету и выберите действие «Включить» или «Выключить».
В открывшемся модальном окне нажмите «Подтвердить».
Примечание
При выключенном режиме таргета порт недоступен для трафика
Режим виртуализации¶

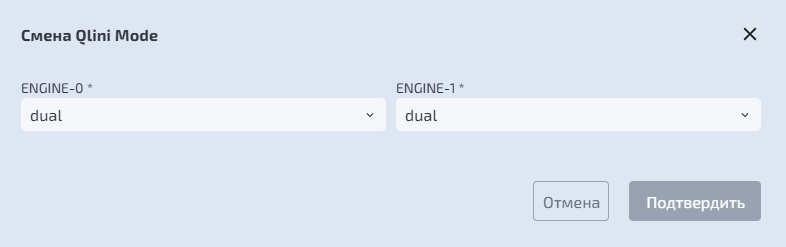

Режим «Qlini_mode» позволяет включить или выключить поддержку виртуализации сторонних массивов по протоколу FC. Чтобы включить поддержку виртуализации сторонних массивов:
Нажмите кнопку «Qlini_mode» в верхнем меню
Выберите dual для обоих контроллеров
Нажмите «Подтвердить»
Если опция «Qlini_mode» во включенном состоянии (dual), то любой порт можно перевести в статус инициатора, то есть этот порт можно использовать для подключения сторонних блочных устройств.

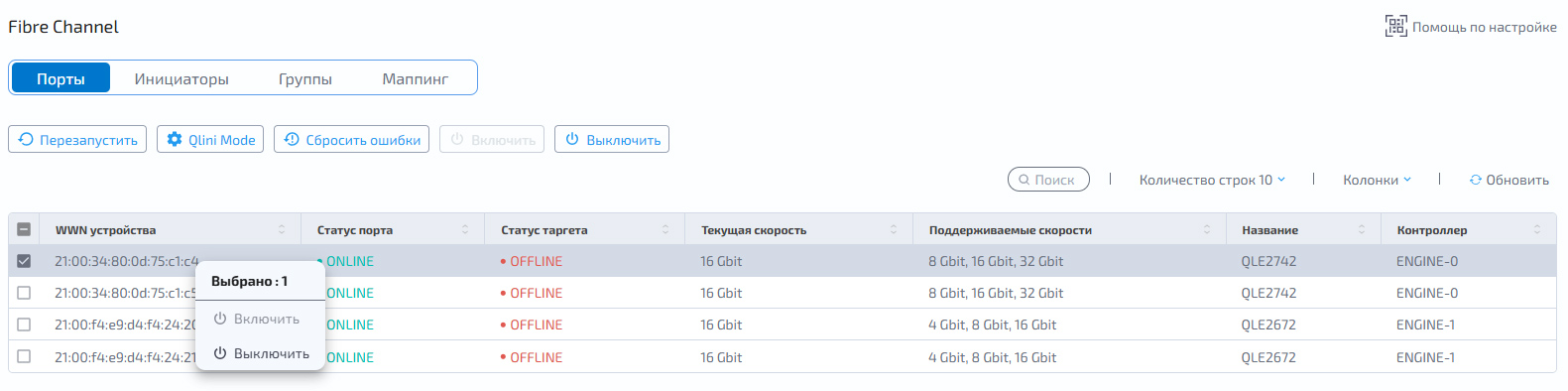

Для перевода порта в режим инициатора необходимо нажать на строке порта правой кнопкой мыши, выбрать «Выключить таргет» и подтвердить действие.
После этого порт перейдет в состояние «Инициатор», то есть включится поддержка виртуализации сторонних СХД.
Примечание
Если опция «Qlini_mode» в выключенном состоянии (disabled), то порты могут находиться только в режиме таргета и поддержка виртуализации сторонних СХД отключена.
Таргет можно выключить и в таком состоянии порт не будет доступен для трафика:
Статус таргета порта |
Qlini_mode — dual |
Qlini_mode — disabled |
|---|---|---|
Включен |
Порт в режиме таргета |
Порт в режиме таргета |
Выключен |
Порт в режиме инициатора (режим виртуализации) |
Порт выключен |
Сброс ошибок¶
Для сброса ошибок портов FC—таргетов нажмите в верхнем меню на кнопку «Сбросить ошибки»:
В открывшемся модальном окне подтвердите действие.
