Порты¶

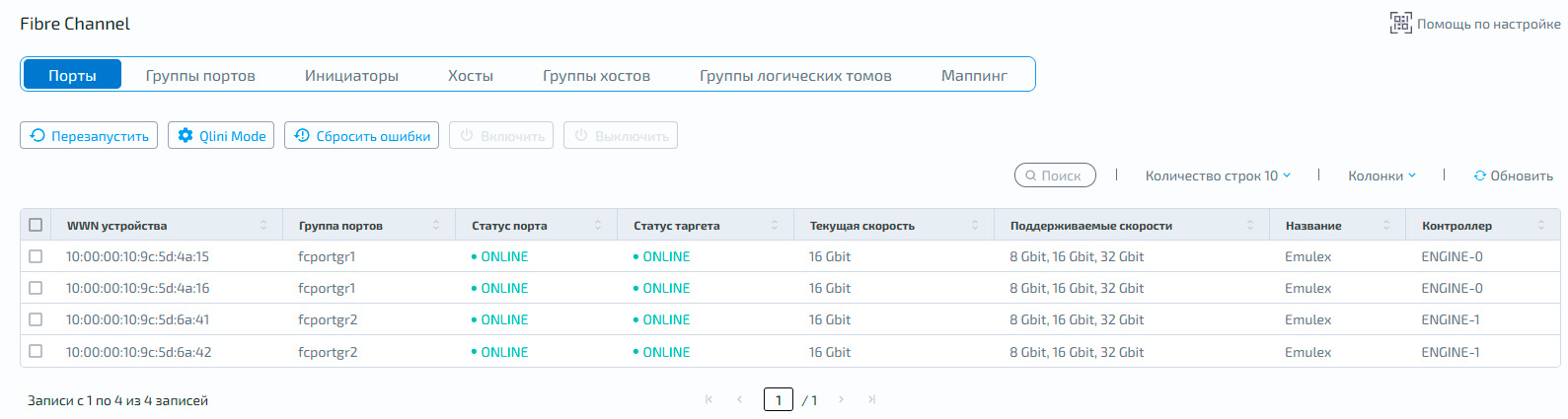

Вкладка «Порты» содержит информацию обо всех установленных в контроллеры FC—адаптерах и их портах.
Доступна следующая информация по каждому FC-порту:
WWN—устройства — аппаратный WWN (World Wide Name) порта
Группа портов — группа, к которой относится порт
Статус порта — статус физического подключения
Статус таргета — работа порта в режиме таргета или инициатора
Текущая скорость – пропускная способность порта
Поддерживаемые скорости — допустимые скорости для порта адаптера
Название — модель адаптера
Контроллер — имя и номер контроллера, в котором физически установлены FC—порты
Перезапуск¶
На вкладке «Порты Fibre Channel» можно выполнить перезагрузку всех FC—таргетов в системе, нажав в верхнем меню кнопку «Перезапустить» и подтвердив действие во всплывающем окне.
Режим виртуализации¶
Режим «Qlini_mode» позволяет включить или выключить поддержку виртуализации сторонних массивов по протоколу FC.
Чтобы включить её:

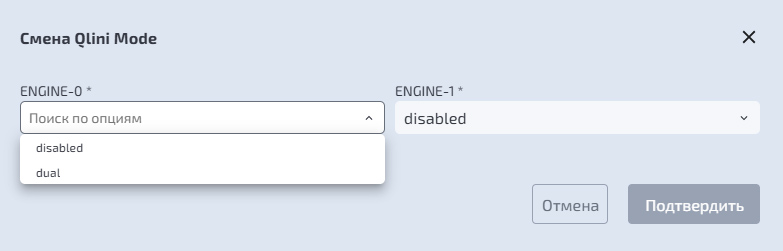

Нажмите кнопку «Qlini_mode» в верхнем меню
Выберите «dual» для обоих контроллеров
Подтвердите действие
Если опция «Qlini_mode» во включенном состоянии (dual), то любой порт можно перевести в статус инициатора, то есть этот порт можно использовать для подключения сторонних блочных устройств.
Для перевода порта в режим инициатора необходимо нажать по нему правой кнопкой мыши, выбрать «Выключить таргет» и подтвердить действие.
После этого порт перейдет в состояние «Инициатор», то есть включится поддержка виртуализации сторонних СХД.
Примечание
Если опция «Qlini_mode» в выключенном состоянии (disabled), то порты могут находиться только в режиме таргета и поддержка виртуализации сторонних СХД отключена.
Таргет можно выключить и в таком состоянии порт не будет доступен для трафика:
Статус таргета порта |
Qlini_mode — dual |
Qlini_mode — disabled |
|---|---|---|
Включен |
Порт в режиме таргета |
Порт в режиме таргета |
Выключен |
Порт в режиме инициатора (режим виртуализации) |
Порт выключен |
Для сброса ошибок портов FC—таргетов нажмите на кнопку «Сбросить ошибки»:
В открывшемся модальном окне нажмите «Подтвердить».
