Сервис¶
Вкладка «Сервис» позволяет просматривать и управлять сервисами ENGINE, работать с системными службами, настраивать мониторинг ошибок и почтовые уведомления
Управление сервисами¶
Вкладка «Сервис» содержит две группы: «Сервисы Engine» и «Системные сервисы». В каждой группе вы можете включать, выключать и перезапускать выбранный сервис.

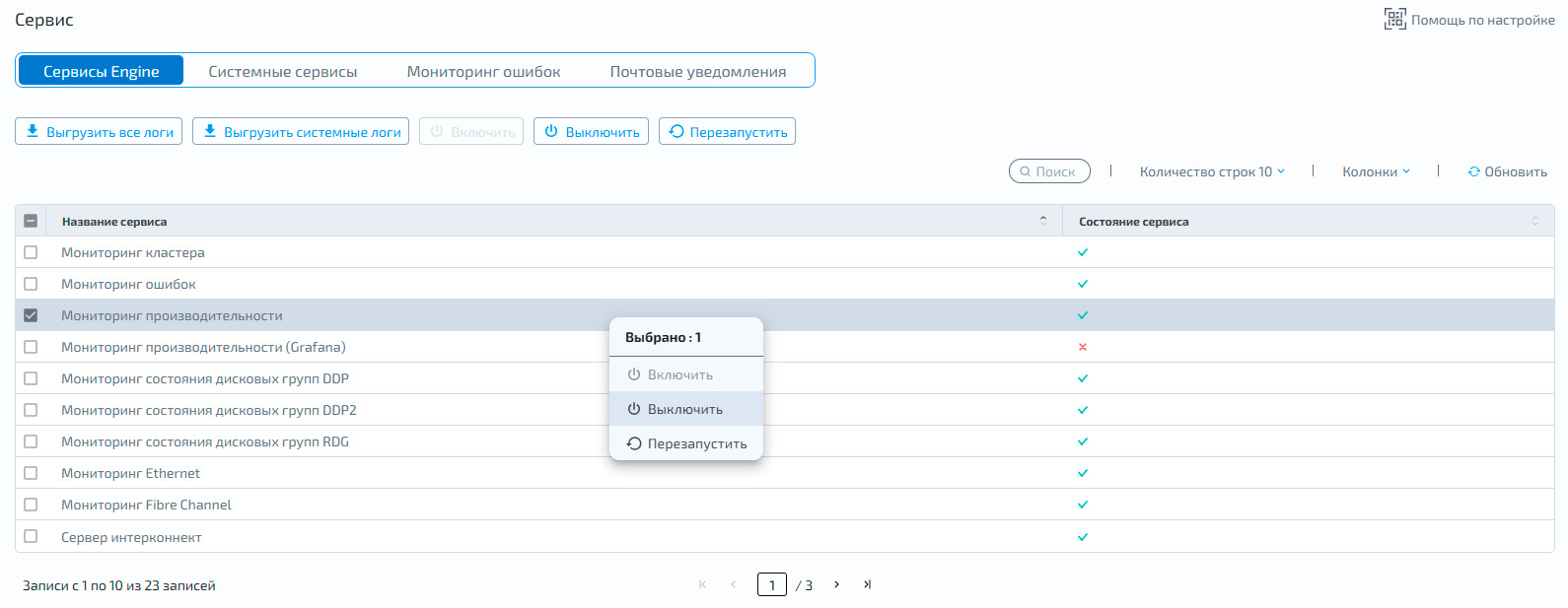

Выключение¶
Чтобы остановить работу сервиса, выполните одно из действий:
Нажмите правой кнопкой мыши по ячейке нужной строки
Установите флажок в нужной строке
В выпадающем списке выберите «Выключить»
В открывшемся окне нажмите «Подтвердить»
Внимание
Если сервис остановлен, часть функций СХД может быть недоступна

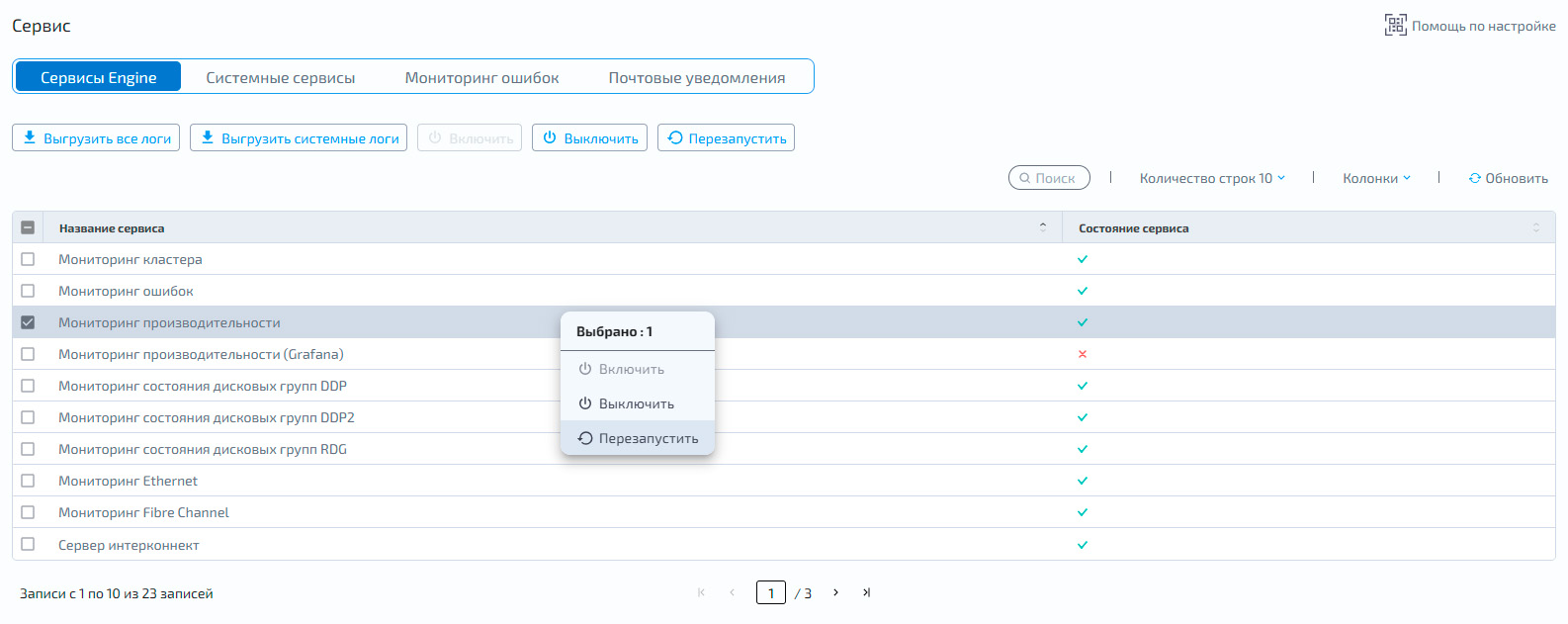

Перезапуск¶
Чтобы перезапустить сервис, выполните одно из действий:
Нажмите правой кнопкой мыши по ячейке нужной строки
Установите флажок в нужной строке
В выпадающем списке выберите «Перезагрузить»
В открывшемся окне нажмите «Подтвердить»
Примечание
Функционал выключения и перезагрузки доступен не для всех сервисов
Если действие недоступно, кнопки «Выключить» и «Перезапустить» неактивны

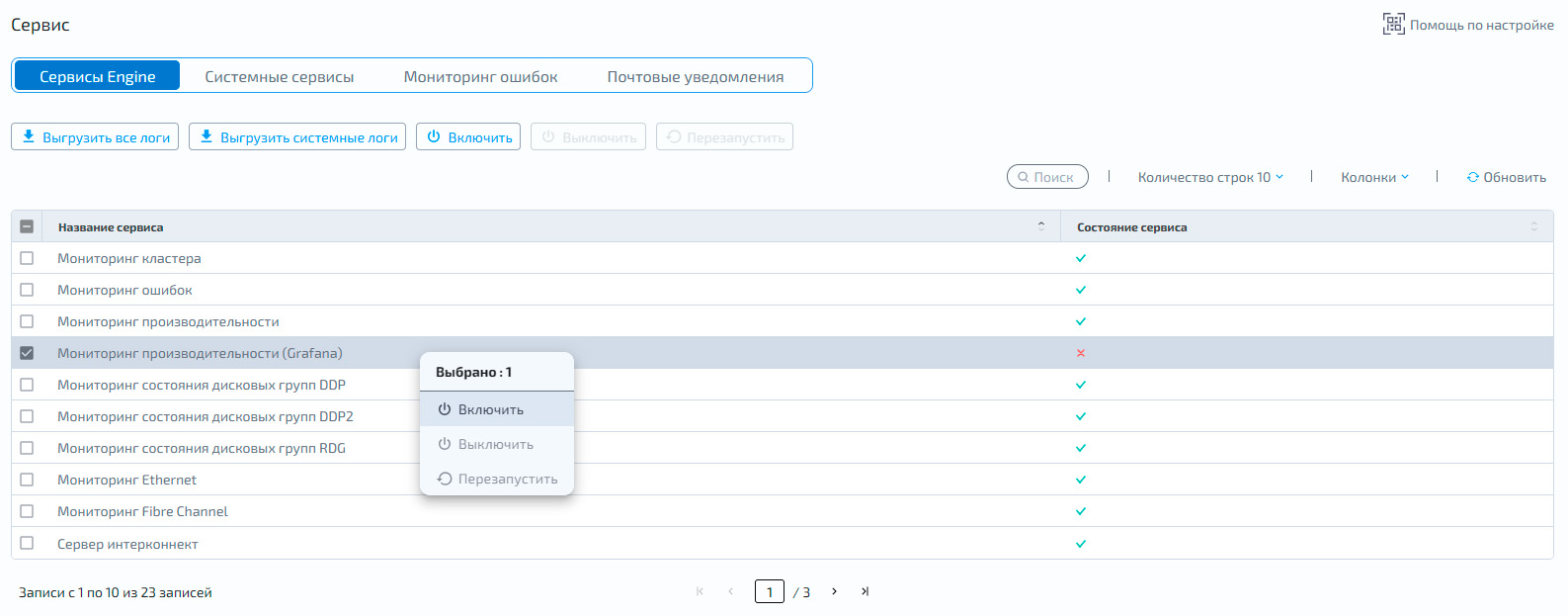

Включение¶
Чтобы запустить выключенный сервис, выполните одно из действий:
Нажмите правой кнопкой мыши по ячейке нужной строки
Установите флажок в нужной строке
В выпадающем списке выберите «Включить»
В открывшемся окне нажмите «Подтвердить»

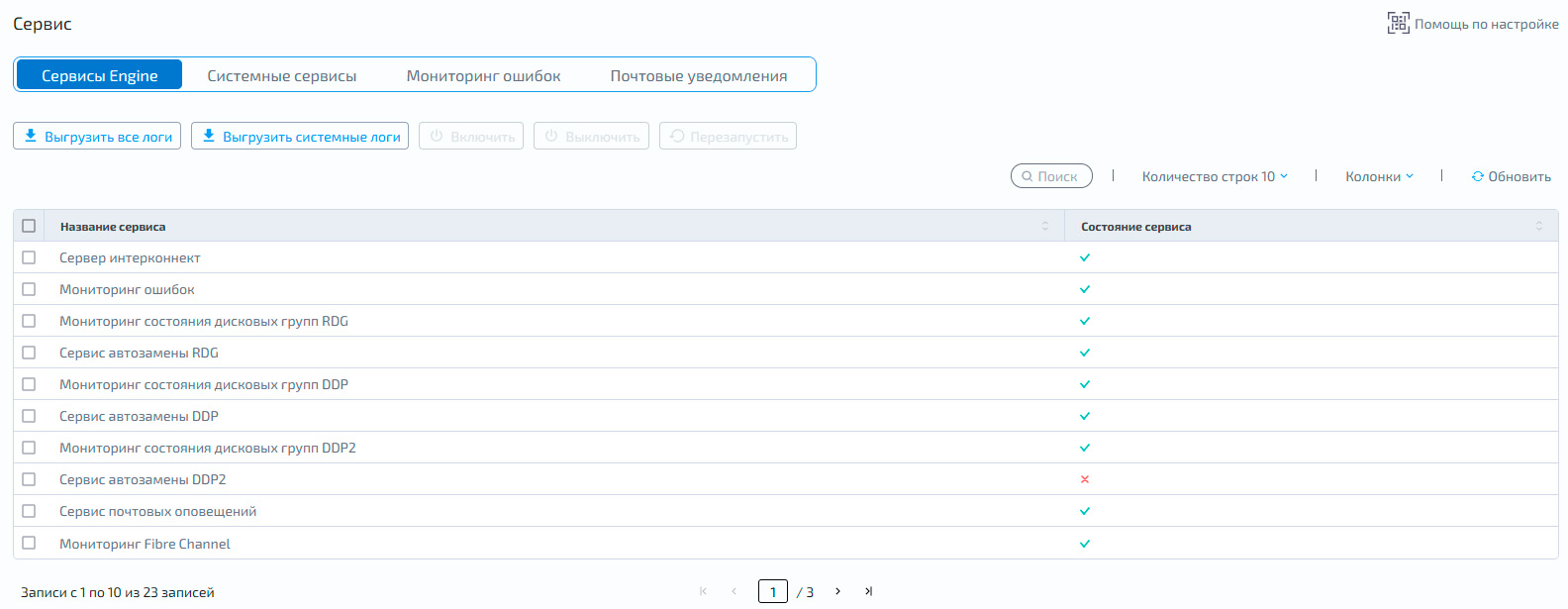

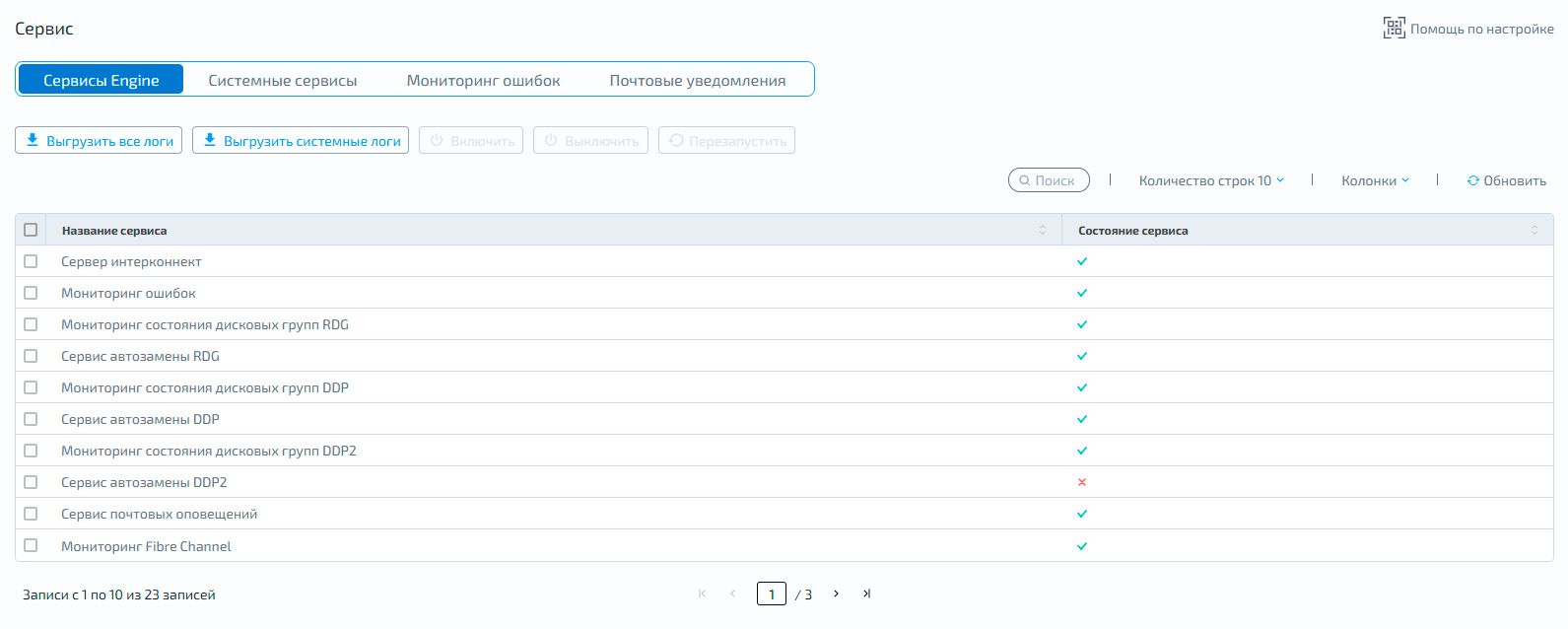

Сервисы ENGINE¶
На вкладке «Сервисы Engine» отображаются внутренние сервисы, обеспечивающие работу, управление и состояние СХД.
Поля таблицы:
Состояние сервиса – текущее состояние сервиса:
Запущен
Остановлен
Название сервиса – имя сервиса, управляющего объектом или функционалом контроллера
Доступны следующие сервисы:
Категория |
Сервисы |
|---|---|
Сеть |
Мониторинг Fibre Channel; Мониторинг Ethernet; Сервис кластера по сети |
Хранилище |
Мониторинг состояния дисковых групп RDG; Сервис автозамены RDG; Мониторинг состояния дисковых групп DDP; Сервис автозамены DDP; Мониторинг состояния дисковых групп DDP2; Сервис автозамены DDP2; Сервис кластера по дискам |
Кластеризация |
Мониторинг кластера |
Репликация и DR |
Сервис локальной репликации RDG; Сервис локальной репликации DDP; Сервис метрокластера |
События и оповещения |
Сервис обработки событий; Сервис перехвата событий; Сервис хранения событий; Сервис удалённой отправки логов; Сервис почтовых оповещений |
Производительность |
Мониторинг производительности; Мониторинг производительности (Grafana) |
Инфраструктура |
Сервер интерконнект; Мониторинг ошибок |

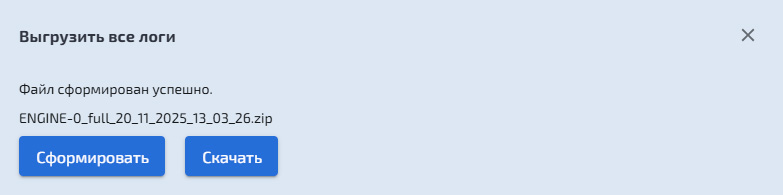

Формирование логов¶
Пользователь может выгрузить все логи (полный лог, включая все конфигурационные файлы) или выгрузить только системные логи по нажатию на соответствующие кнопки
Чтобы выгрузить логи:
Нажмите на соответствующую кнопку и дождитесь загрузки – откроется модальное окно
В окне формирования логов нажмите:
«Сформировать» — чтобы создать (или пересоздать) архив логов
«Скачать» — чтобы загрузить архив в формате
.zip
Примечание
Архив логов защищён паролем, его предоставляет техническая поддержка по запросу

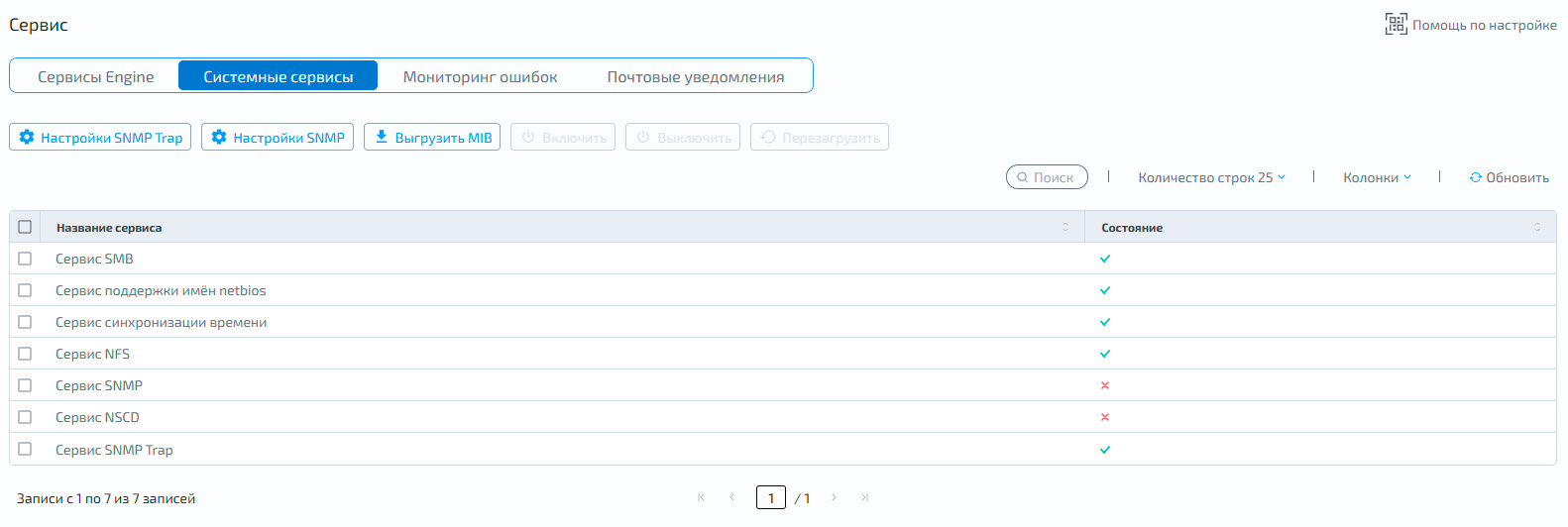

Системные сервисы¶
На вкладке «Системные сервисы» отображаются сервисы протоколов доступа, сетевого управления СХД и их состояние.
Поля таблицы:
Состояние сервиса – возможные значения состояния:
Запущен
Остановлен
Название сервиса – имя сервиса, управляющего объектом или функционалом контроллера
Доступны следующие сервисы:
Категория |
Сервисы |
|---|---|
Доступ к файлам |
Сервис SMB; Сервис NFS |
Сеть и управление |
Служба имён NetBIOS; Сервис синхронизации времени; Сервис SNMP; Сервис SNMP Trap; Сервис NSCD |

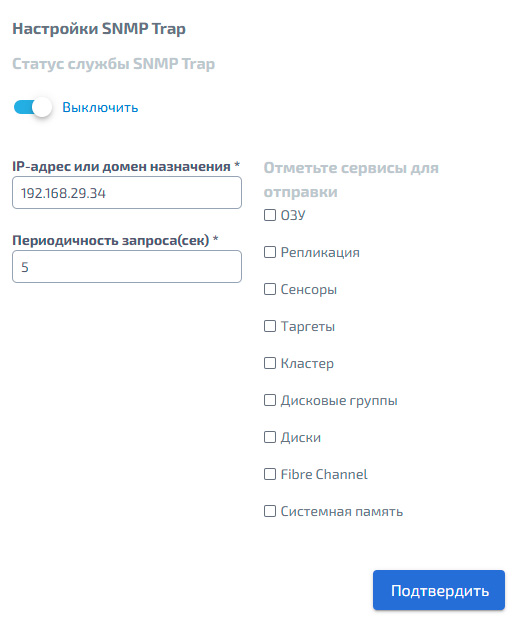

Настройка SNMP Trap¶
Сервис SNMP Trap отправляет уведомления (traps) из СХД во внешнюю систему мониторинга (SNMP-менеджер) при возникновении событий в выбранных подсистемах. Событиями могут быть ошибки, предупреждения и аварии (например, изменения состояния компонентов или сервисов)

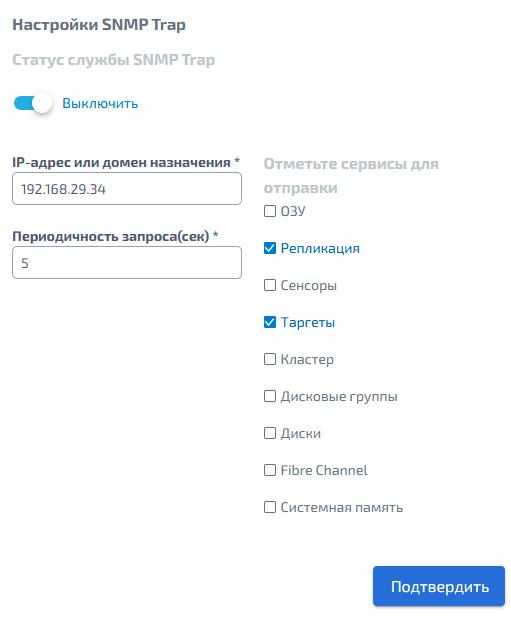

Чтобы настроить сервис SNMP Trap:
Нажмите «Настройки SNMP Trap» – откроется страница настройки
В открывшемся окне укажите:
IP–адрес или домен назначения SNMP–менеджера, который принимает трапы
Периодичность запроса (сек) – интервал в секундах, с которым система формирует и отправляет периодические trap–уведомления
Статус службы SNMP Trap — включает или выключает отправку trap-уведомлений
Отметьте сервисы для отправки
Для сохранения настроек нажмите «Подтвердить»
Примечание
При повторном открытии окна настроек отображаются сохранённые параметры сервиса SNMP Trap

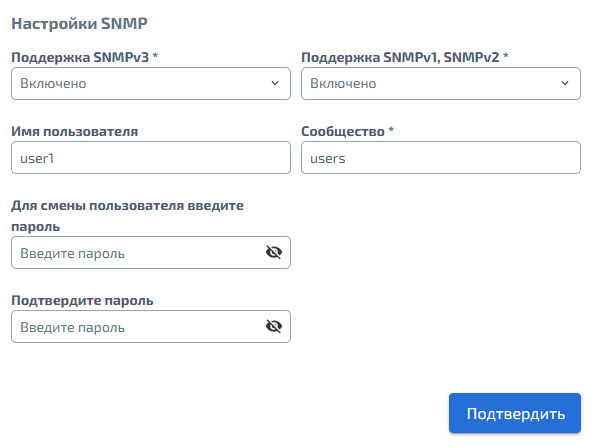

Настройка SNMP¶
Для настройки сервиса SNMP:
Нажмите кнопку «Настройки SNMP» – откроется страница настройки
В открывшемся окне укажите:
Поддержка SNMPv1, SNMPv2 – используйте для совместимости с системами, работающими по сообществам
Поддержка SNMPv3 – используйте при требованиях аутентификации и шифрования
Имя пользователя – учётная запись для SNMPv3
Сообщество – идентификатор, используемый при запросах от клиента и/или отправке уведомлений
Для смены пользователя введите пароль – пароль SNMPv3 для операции смены пользователя или обновления его параметров
Подтвердите пароль – повторный ввод пароля SNMPv3 при изменении или создании пользователя
Для сохранения настроек нажмите «Подтвердить»
Примечание
При повторном открытии модального окна отображаются сохранённые параметры сервиса SNMP

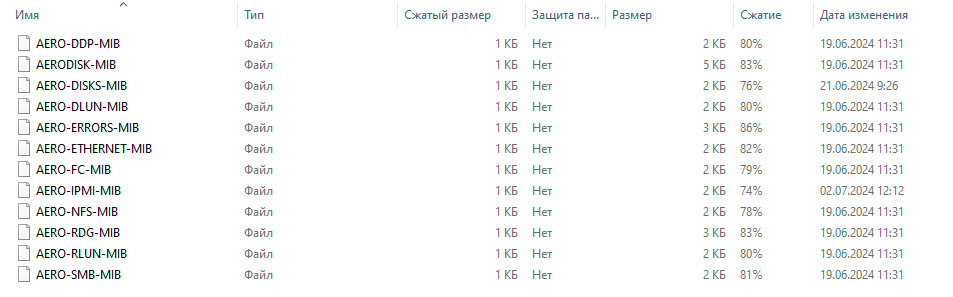

Выгрузка MIB¶
Для выгрузки архива с MIB–файлами:

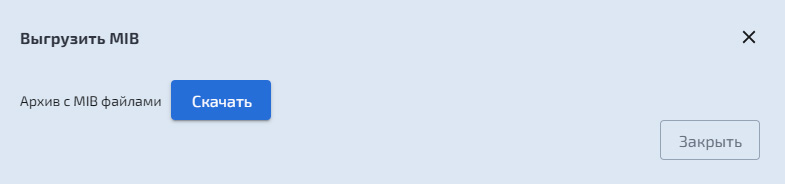

Нажмите на кнопку «Выгрузить MIB» – откроется модальное окно
Нажмите «Скачать», начнется скачивание архива в формате
.zip, при открытии которого отображаются MIB–файлы

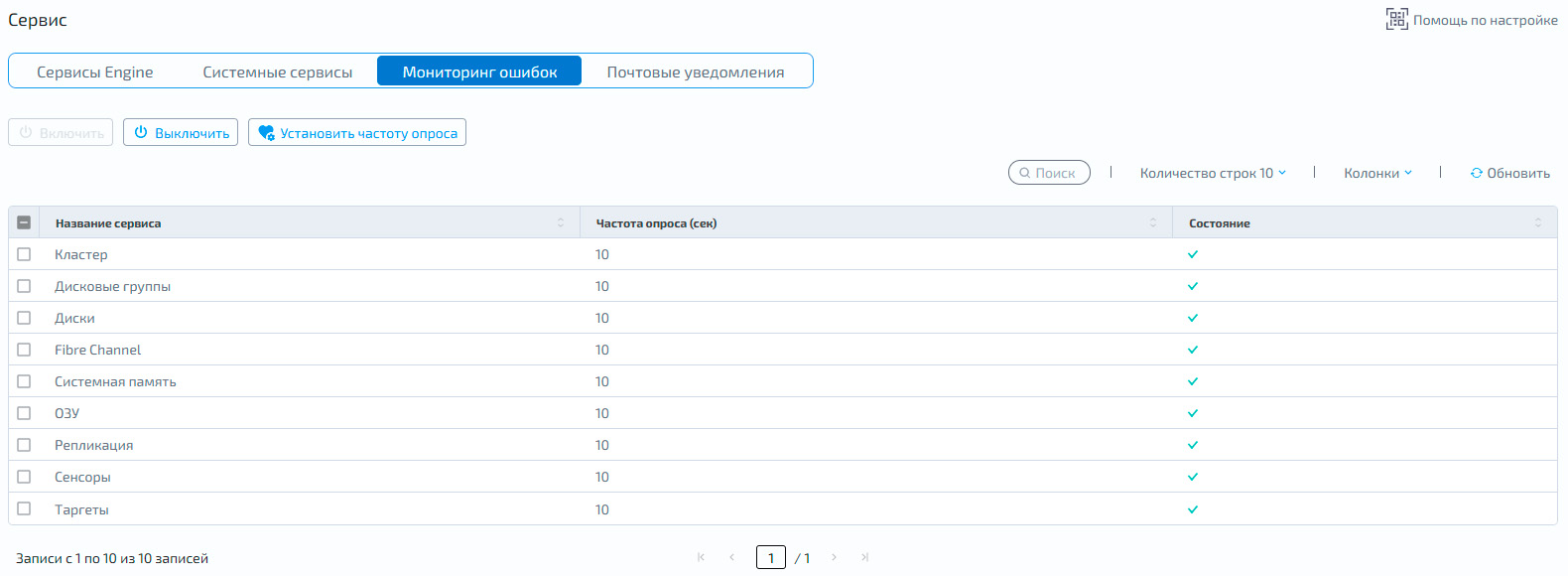

Мониторинг ошибок¶
На вкладке в табличном виде представлена информация обо всех сервисах мониторинга и их параметрах.
Поля таблицы:
Состояние сервиса – возможные значения состояния:
Запущен
Остановлен
Частота опроса (сек) – частота опроса сервиса
Название сервиса – имя сервиса, управляющего объектом или функционалом контроллера
Доступны следующие сервисы:
Категория |
Сервисы |
|---|---|
Мониторинг хранилища |
Дисковые группы; Диски; Таргеты; Fibre Channel |
Мониторинг платформы СХД |
Кластер; Репликация; Сенсоры; ОЗУ; Системная память |

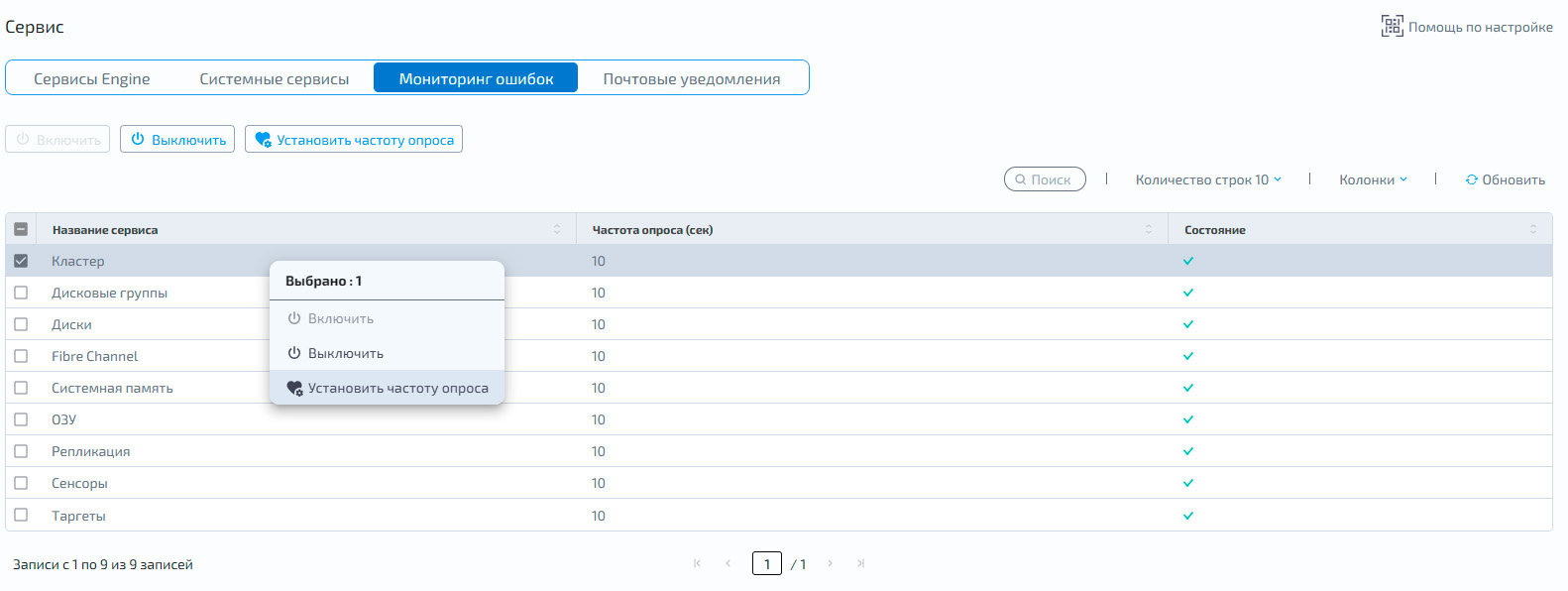

Чтобы установить частоту опроса, выполните одно из действий:
Нажмите правой кнопкой мыши по ячейке нужной строки
Установите флажок в нужной строке
В выпадающем списке выберите «Установить частоту опроса»

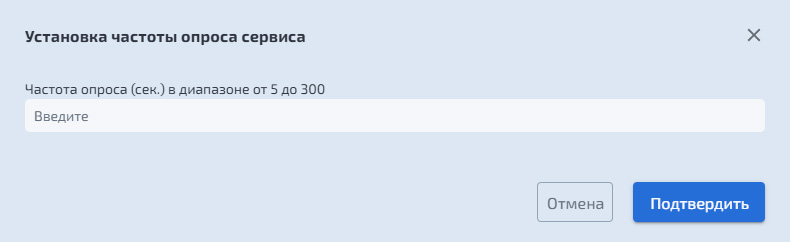

В открывшемся окне укажите значение частоты опроса в секундах (от 5 до 300)
Нажмите «Подтвердить»

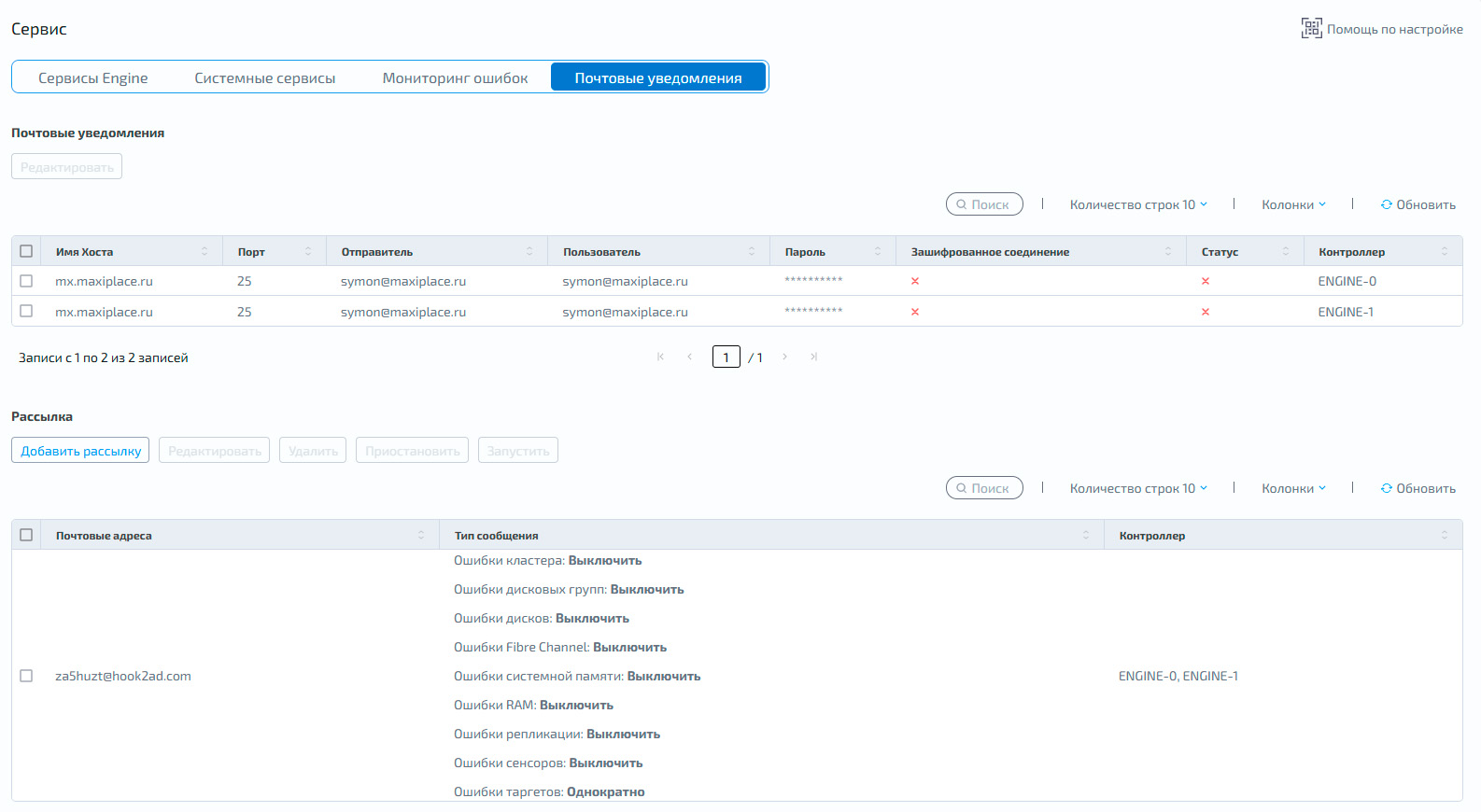

Почтовые уведомления¶
Настройка оповещений выполняется для контроля состояния системы администратором, а также для корректной работы функции автоподдержки. По умолчанию в системе уже заведен внешний SMTP сервер для отправки оповещений на автоподдержку, но сама рассылка не активирована.
Примечание
Настройку оповещений необходимо выполнять на каждом контроллере
На вкладке пользователю представлена информация о почтовых уведомлениях.
Поля таблицы:
Столбец |
Описание |
|---|---|
Имя хоста |
адрес SMTP–сервера, через который будут отправляться сообщения |
Порт |
порт, на который будут отправляться сообщения |
Отправитель |
почтовый ящик, от имени которого будут отправляться сообщения |
Пользователь |
имя от которого СХД авторизуется на SMTP–сервере для отправки сообщений |
Пароль |
пароль пользователя, авторизующегося на SMTP–сервере |
Зашифрованное соединение |
отправка почтовых сообщений с использованием шифрованного канала связи (Запущен или Остановлен) |
Статус |
текущее состояние службы рассылки на выбранном контроллере (Запущен или Остановлен) |
Контроллер |
имя контроллера, с которого отправлено письмо |

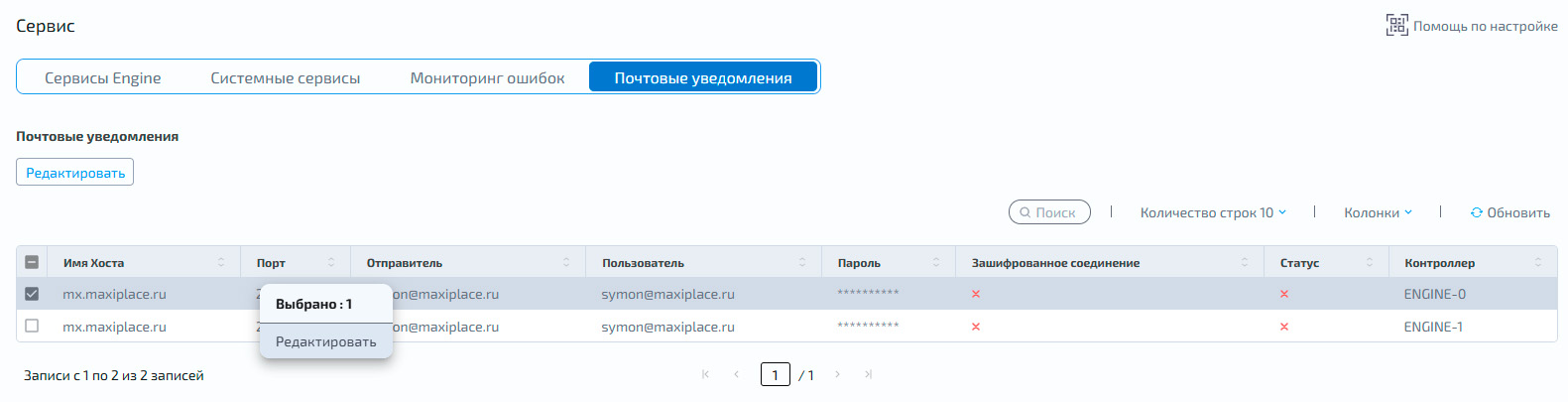

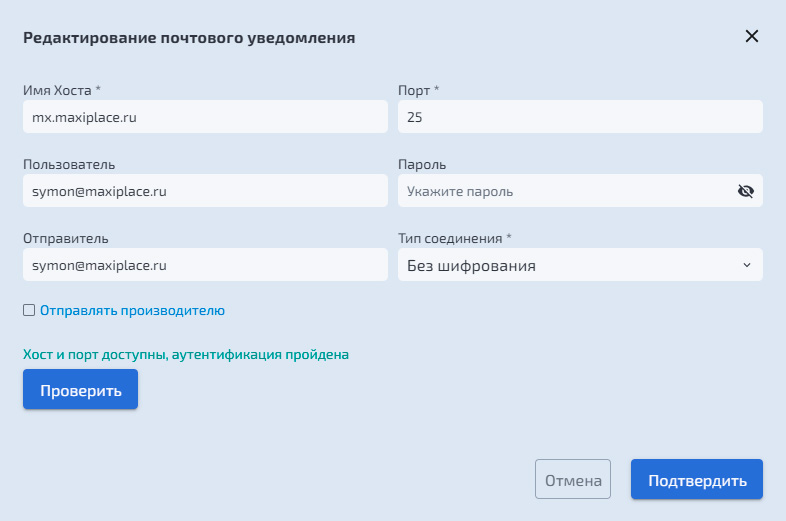

Почтовое уведомление можно отредактировать, для этого выполните одно из действий:
Нажмите правой кнопкой мыши по ячейке нужной строки
Установите флажок в нужной строке
В выпадающем списке выберите «Редактировать»
Откроется модальное окно, отредактируйте необходимые поля и нажмите «Подтвердить»

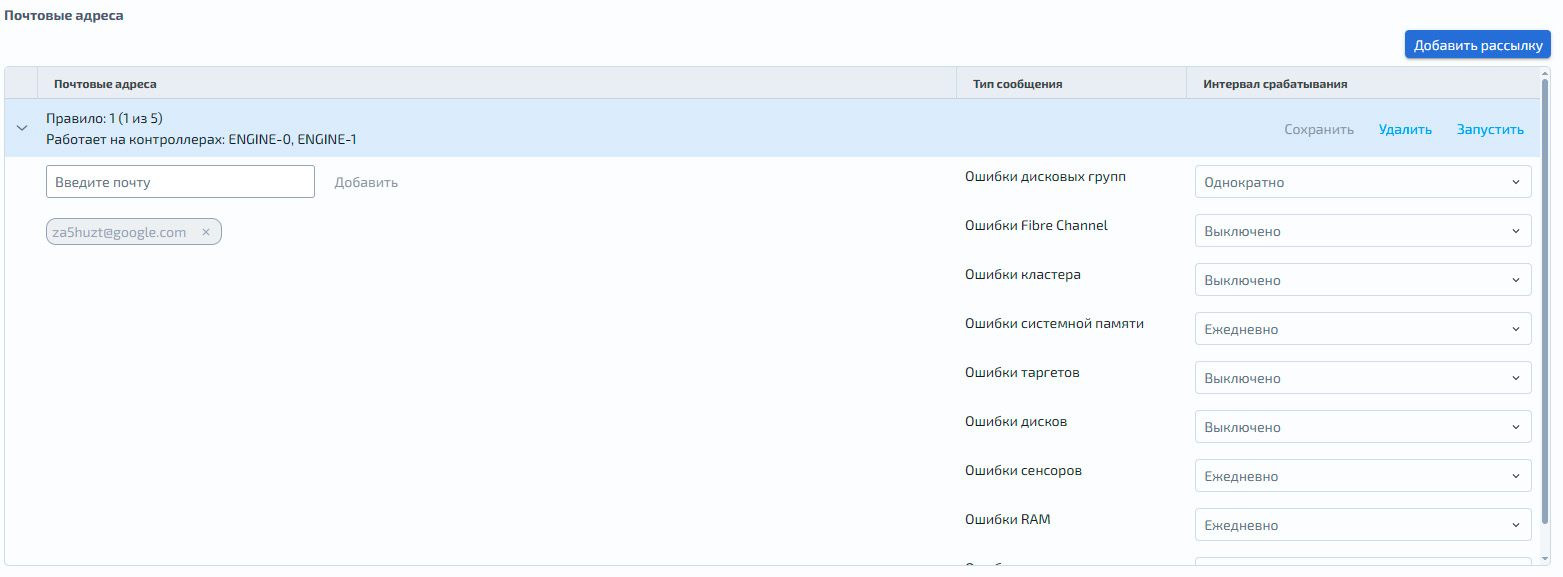

Рассылка уведомлений¶
На этой вкладке пользователь может определить адресатов и события, по которым будут приходить письма.
Поля таблицы:
Почтовые адреса – почтовый адрес(а), на которые будет отправлена рассылка
Тип сообщения – возможные типы сообщений:
Ошибки дисковых групп – дисковые группы RDG и DDP
Ошибки дисков – физические диски
Ошибки Fibre Channel – порты Fibre Channel
Ошибки сенсоров – аппаратные сенсоры с шасси и контроллеров
Ошибки кластера – кластерное ПО
Ошибки ОЗУ – переполнение оперативной памяти контроллеров
Ошибки системной памяти – переполнение системного диска
Ошибки репликации – репликационные связи и метрокластер
Ошибки таргетов – iSCSI–таргеты
Интервал срабатывания

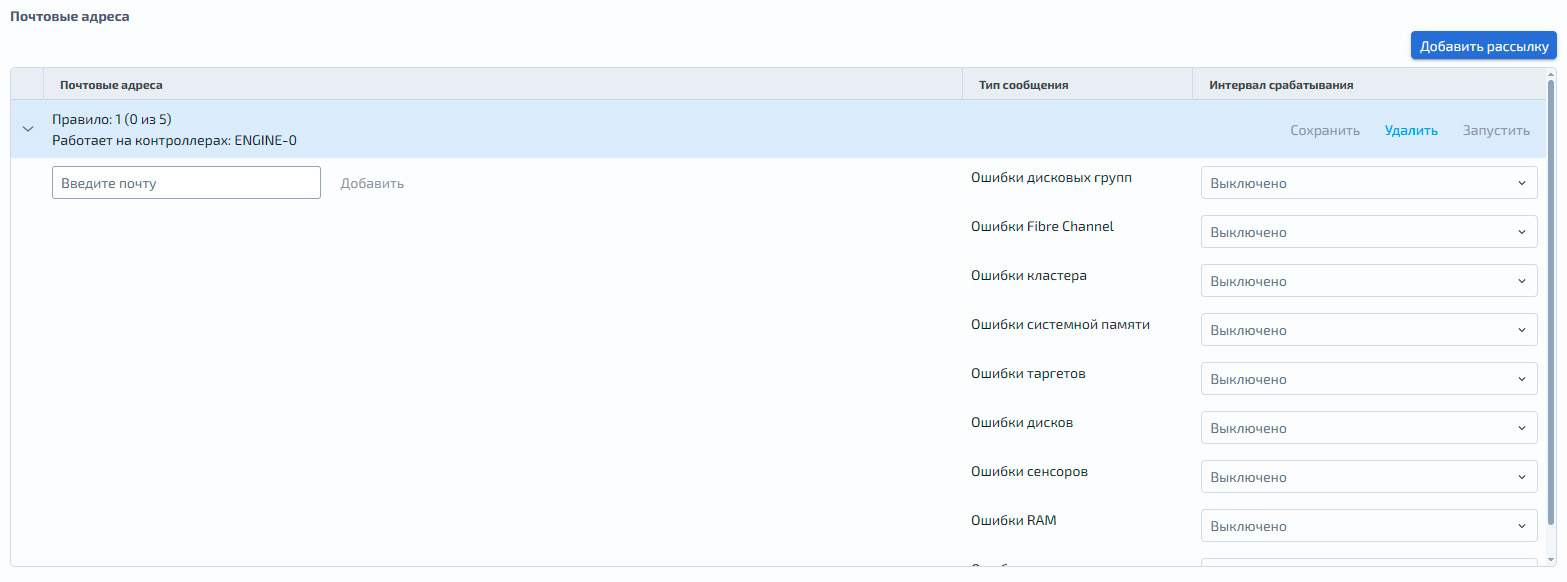

Для добавления новой рассылки:
Нажмите кнопку «Добавить рассылку» – откроется форма создания
В открывшемся окне укажите:
Почтовый адрес – адрес электронной почты получателя
Типы сообщений – для них задаётся временной интервал. Выберите значение в выпадающем списке «Введите интервал»: выключить/однократно/ежедневно. Доступны следующие типы ошибок:
Ошибки дисковых групп – дисковые группы RDG и DDP
Ошибки дисков – физические диски
Ошибки Fibre Channel – порты Fibre Channel
Ошибки сенсоров – аппаратные сенсоры с шасси и контроллеров
Ошибки кластера – кластерное ПО
Ошибки ОЗУ – переполнение оперативной памяти контроллеров
Ошибки системной памяти – переполнение системного диска
Ошибки репликации – репликационные связи и метрокластер
Ошибки таргетов – iSCSI–таргеты
Нажмите «Сохранить»
Действия с рассылками¶

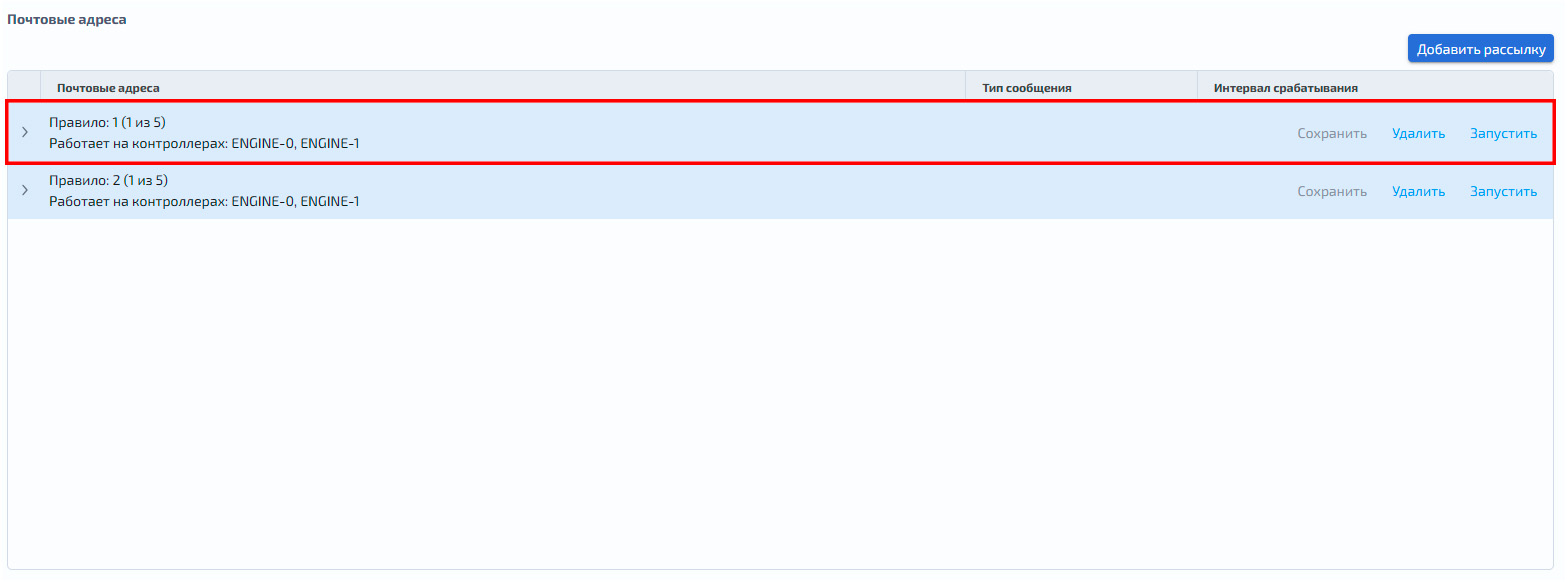

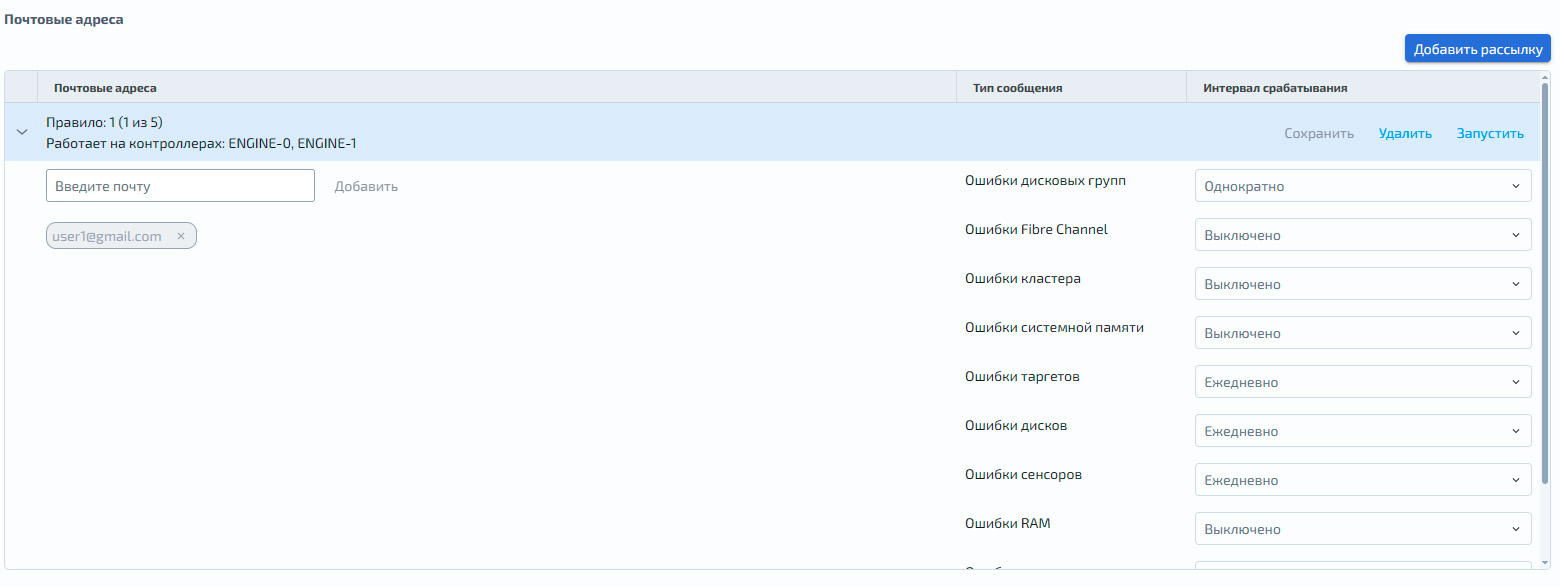

Редактирование¶
Для редактирования рассылки, нажатием по строке раскройте её
Изментие необходимые параметры
Нажмите «Сохранить»

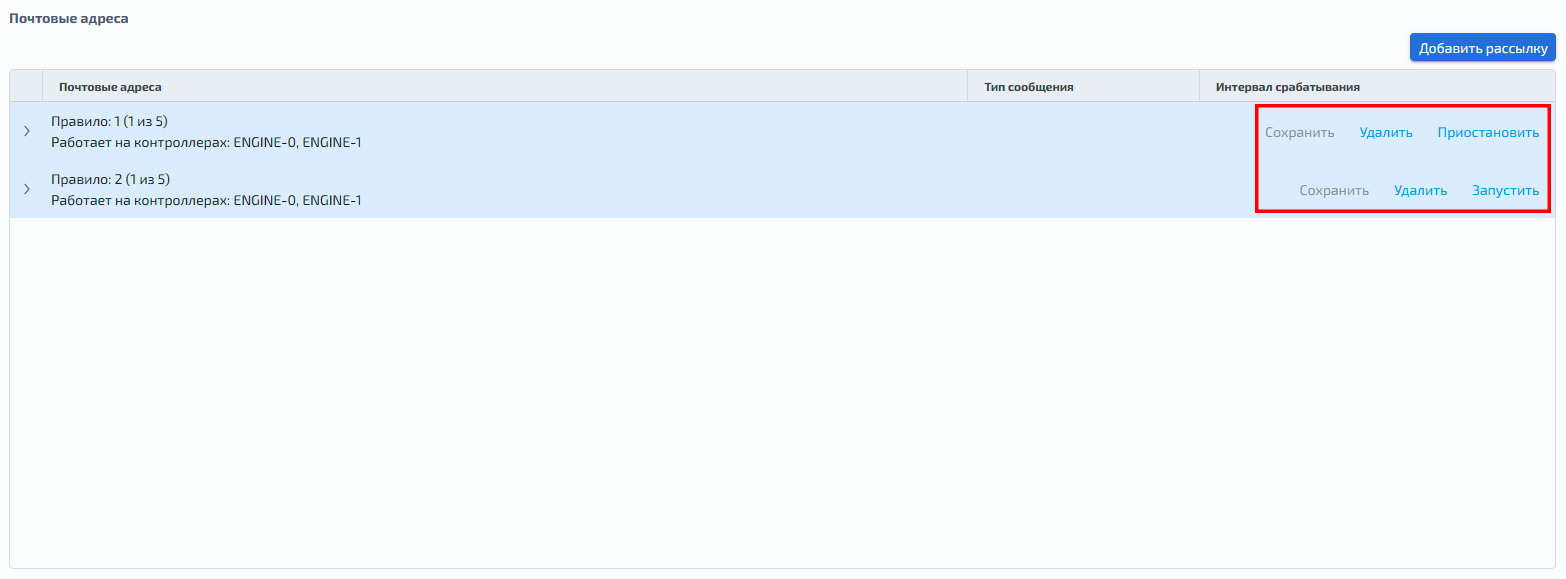

Для каждой рассылки справа доступны элементы управления:
Запустить – отправляет уведомление на указанный email по текущему состоянию системы
Приостановить – доступна только для запущенных рассылок. Останавливает автоматическую отправку (статус меняется на «Приостановлена»). Возобновление возможно кнопкой «Запустить»
Удалить – полностью удаляет рассылку без возможности восстановления
