Производительность¶
В СХД АЭРОДИСК ENGINE AQ 460 каждый объект, участвующий в операциях хранения и обработки данных, имеет собственные счётчики производительности. Данные этих счётчиков доступны для просмотра в реальном времени, а также для выгрузки статистики за выбранный период.
Оперативную статистику можно выгружать за период до 30 дней
Архивную статистику – за период до 1 года
На вкладке «Производительность» можно визуализировать и анализировать показатели работы различных компонентов системы. Системный администратор может создавать собственные наборы графиков и экспортировать данные во внешние системы визуализации, например в Grafana.
Вкладка «Оперативная статистик໶

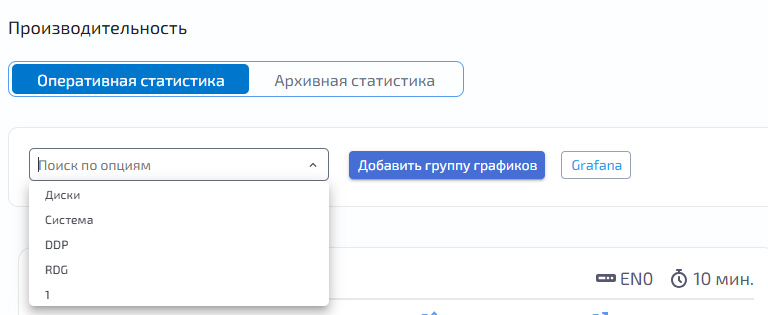

На вкладке «Оперативная статистика» доступен выпадающий список с преднастроенными группами графиков по объектам системы:
RDG – показатели обработки данных на дисковых группах RDG на двух контроллерах СХД
DDP/DDP2 – показатели обработки данных на дисковых группах DDP на двух контроллерах СХД
Система – показатели работы процессора, ОЗУ, сетевых интерфейсов, а также операции обработки данных Fibre Channel на двух контроллерах СХД
Диски – показатели обработки данных на дисках на двух контроллерах СХД
Системный администратор может формировать свои наборы графиков. Создание собственной группы графиков позволяет закрепить один раз настроенный набор метрик под конкретную эксплуатационную задачу и возвращаться к нему в один клик без повторной конфигурации. Также может быть выполнена выгрузка информации во внешнюю службу визуализации, например, Grafana.
У каждого блока данных имеются графики по умолчанию. Графики приведены в таблице ниже
Блок данных |
Графики |
|---|---|
DDP |
обработка данных на DDP томах, МВ/сек (контроллер ENGINE-0) |
обработка данных на DDP томах, МВ/сек (контроллер ENGINE-1) |
|
обработка данных на DDP томах, оп/сек (контроллер ENGINE-0) |
|
обработка данных на DDP томах, оп/сек (контроллер ENGINE-1) |
|
DDP Тома, задержка/мсек (контроллер ENGINE-0) |
|
DDP Тома, задержка/мсек (контроллер ENGINE-1) |
|
RDG |
обработка данных RDG, МВ/сек (контроллер ENGINE-0) |
обработка данных RDG, МВ/сек (контроллер ENGINE-1) |
|
обработка данных на RDG томах, оп/сек (контроллер ENGINE-0) |
|
обработка данных на RDG томах, оп/сек (контроллер ENGINE-1) |
|
RDG, задержка/мсек (контроллер ENGINE-0) |
|
RDG, задержка/мсек (контроллер ENGINE-1) |
|
обработка данных на RDG томах, МВ/сек (контроллер ENGINE-0) |
|
обработка данных на RDG, МВ/сек (контроллер ENGINE-1) |
|
обработка данных RDG, оп/сек (контроллер ENGINE-0) |
|
обработка данных на RDG томах, оп/сек (контроллер ENGINE-1) |
|
RDG Тома, задержка/мсек (контроллер ENGINE-0) |
|
RDG Тома, задержка/мсек (контроллер ENGINE-1) |
|
Система |
загрузка процессора, % (контроллер ENGINE-0) |
загрузка процессора, % (контроллер ENGINE-1) |
|
загрузка сетевого интерфейса, МВ/сек (контроллер ENGINE-0) |
|
загрузка сетевого интерфейса, МВ/сек (контроллер ENGINE-1) |
|
загрузка сетевого интерфейса, пак/сек (контроллер ENGINE-0) |
|
загрузка сетевого интерфейса, пак/сек (контроллер ENGINE-1) |
|
обработка данных FC, MB/сек (контроллер ENGINE-0) |
|
обработка данных FC, MB/сек (контроллер ENGINE-1) |
|
обработка данных FC, оп/сек (контроллер ENGINE-0) |
|
обработка данных FC, оп/сек (контроллер ENGINE-1) |
|
Диски |
обработка данных на диске, MB/сек (контроллер ENGINE-0) |
обработка данных на диске, MB/сек (контроллер ENGINE-1) |
|
обработка данных на диске, оп/сек (контроллер ENGINE-0) |
|
обработка данных на диске, оп/сек (контроллер ENGINE-1) |
|
диски, задержка/мсек (контроллер ENGINE-0) |
|
диски, задержка/мсек (контроллер ENGINE-1) |
