Маппинг¶

Вкладка «Маппинг» содержит информацию обо всех представленных хостам блочных устройствах.

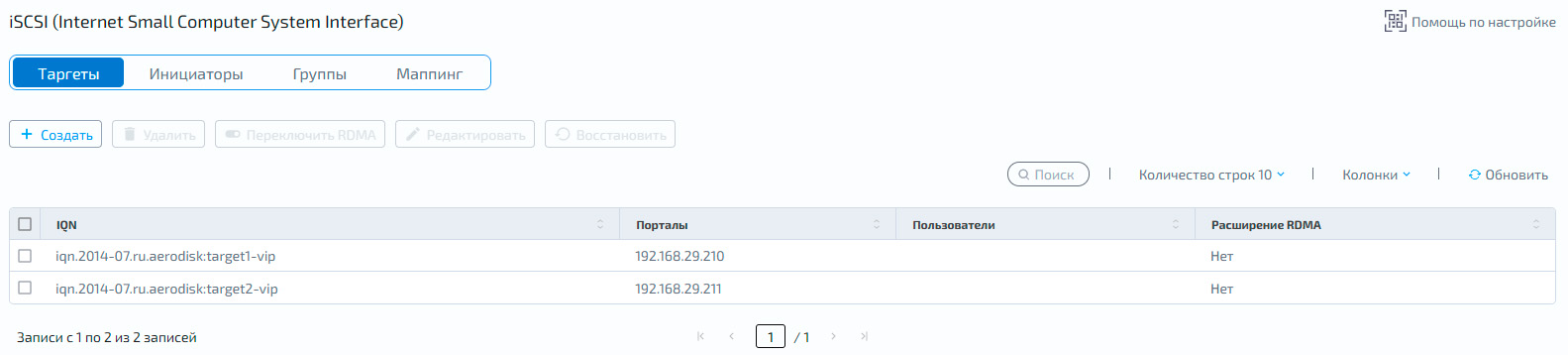

Для работы с маппингом перейдите на вкладку «Блочный доступ» >> «iSCSI» >> «Маппинг».

По каждому маппингу доступна следующая информация:

Столбец	Описание
Логический том	группа/имя LUN
Псевдоним	псевдоним LUN
Таргет	список таргетов со стороны СХД, через которые доступен LUN
Группа	группа, для которой доступен LUN
Тип подключения	используемый протокол доступа
ID тома	идентификатор LUN (SCSI ID)
NAA	сгенерированный уникальный идентификатор NAA (Network Address Authority) блочного устройства

Столбец

Описание

Логический том

группа/имя LUN

Псевдоним

псевдоним LUN

Таргет

список таргетов со стороны СХД, через которые доступен LUN

Группа

группа, для которой доступен LUN

Тип подключения

используемый протокол доступа

ID тома

идентификатор LUN (SCSI ID)

NAA

сгенерированный уникальный идентификатор NAA (Network Address Authority) блочного устройства

Создание¶

Перед созданием маппинга убедитесь, что создан хотя бы один LUN и настроены iSCSI-группы (инициаторы).

Для создания маппинга выполните следующие действия:

Нажмите «Создать маппинг» — откроется форма создания

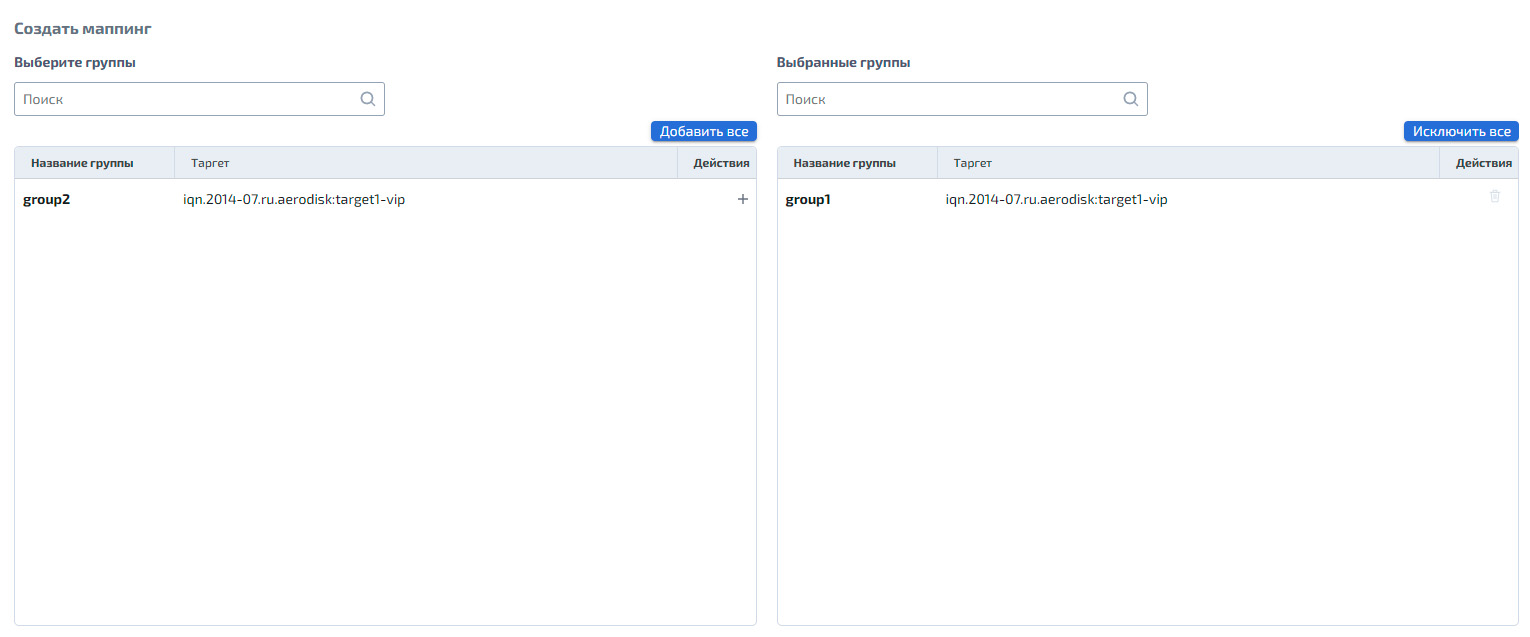

В блоке выбора групп добавьте одну или несколько iSCSI–групп
- Чтобы добавить группу, нажмите + напротив нужной группы в списке «Выберите группы»
- Чтобы исключить группу, нажмите значок удаления в списке «Выбранные группы»

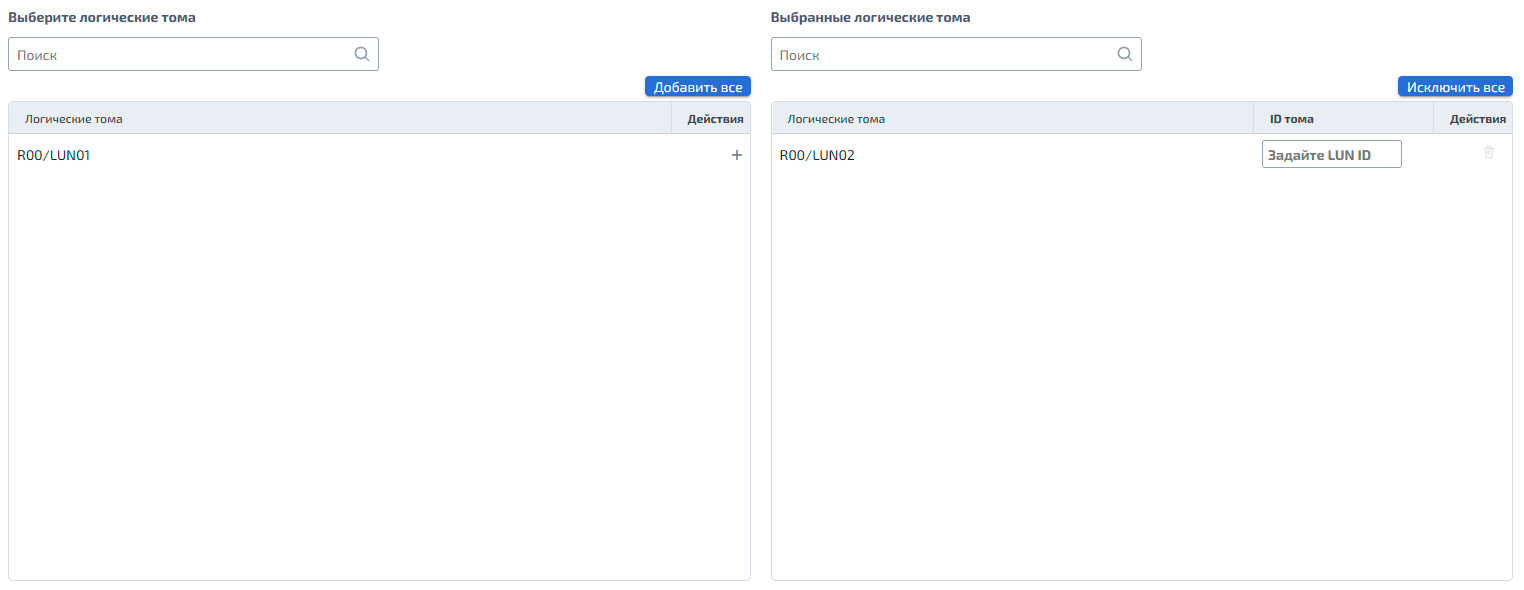

В блоке выбора томов добавьте один или несколько логических томов (LUN)
- Укажите LUN ID в поле «ID тома» (необязательно)

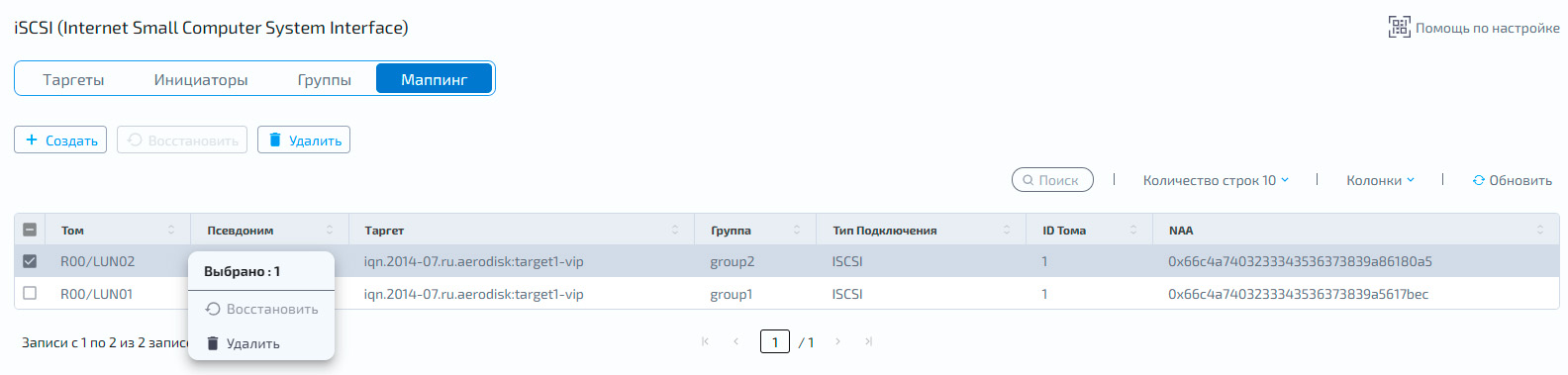

Чтобы открыть список команд для маппинга, выполните одно из действий:

Нажмите правой кнопкой мыши по строке таблицы

Установите чекбокс в строке маппинга

Восстановление используется в случае рассинхронизации настроек маппинга на контроллерах.

Для восстановления маппинга:

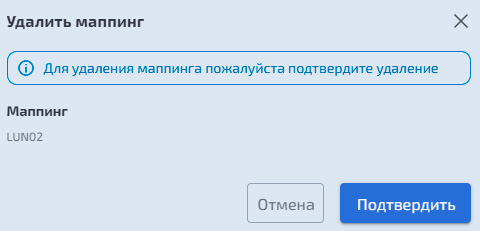

Чтобы удалить маппинг:
