Таргеты¶

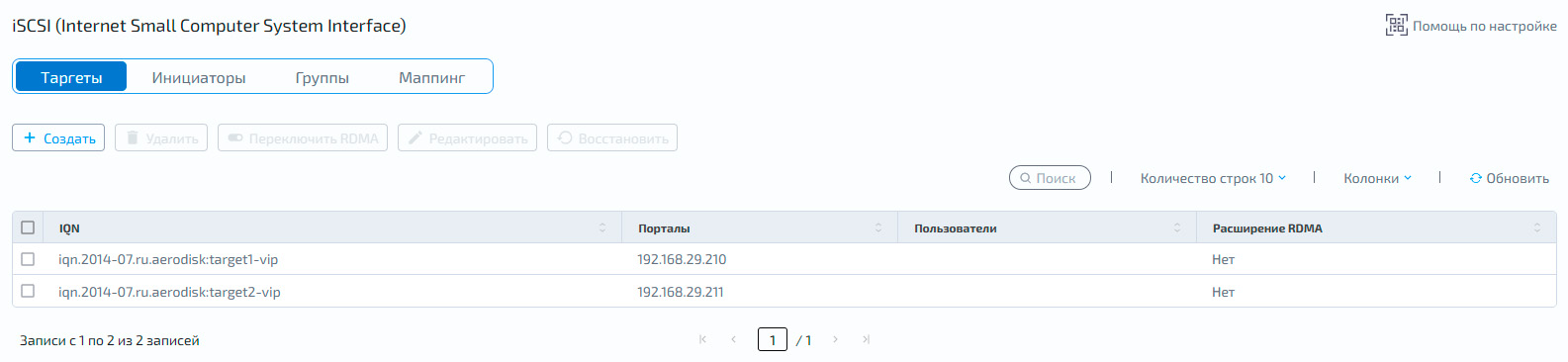

Для работы с таргетами перейдите на вкладку «Блочный доступ» >> «iSCSI» >> «Таргеты».
Для предоставления хостам доступа к LUN по протоколу iSCSI на СХД необходимо создать программный iSCSI–таргет и привязать его к виртуальному IP–адресу (VIP) дисковой группы RDG/DDP/DDP2. Привязка VIP–адреса дисковой группы RDG/DDP/DDP2 к iSCSI–таргету по сути является аналогом зонирования в SAN–сетях.
По каждому таргету доступна следующая информация:
Столбец |
Описание |
|---|---|
IQN |
IQN таргета на СХД |
Порталы |
VIP, доступные через этот таргет |
Пользователи |
пользователи, которым этот портал доступен после CHAP–авторизации; если поле пустое, доступен всем |
Расширение RDMA |
статус расширения RDMA |
Создание¶
Перед созданием iSCSI–таргета убедитесь, что для группы назначен хотя бы один VIP.
Для создания iSCSI–таргета выполните следующие действия:

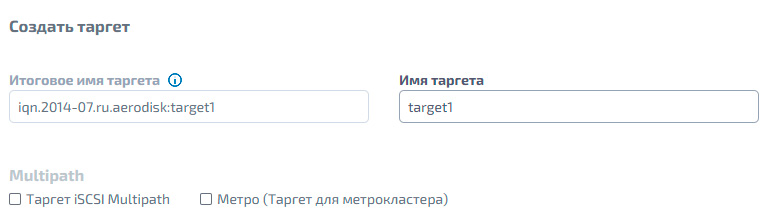

Нажмите «Создать таргет» – откроется форма создания
В открывшемся окне укажите:
Имя таргета (обязательно)
Multipath – включает работу таргета по нескольким путям доступа (необязательно)
Метрокластер – помечает таргет для сценариев метрокластера (необязательно)
Внимание
При использовании Multipath с двумя и более интерфейсами одного контроллера, настроенными в одной подсети, система может неверно обрабатывать сложные отказы. В ситуациях, когда сетевой интерфейс формально остаётся «в сети», но трафик через него не проходит или сильно деградирует, переключение на рабочий путь может не произойти. Чтобы обеспечить предсказуемую балансировку нагрузки и корректное переключение при таких отказах, рекомендуется размещать интерфейсы в разных подсетях

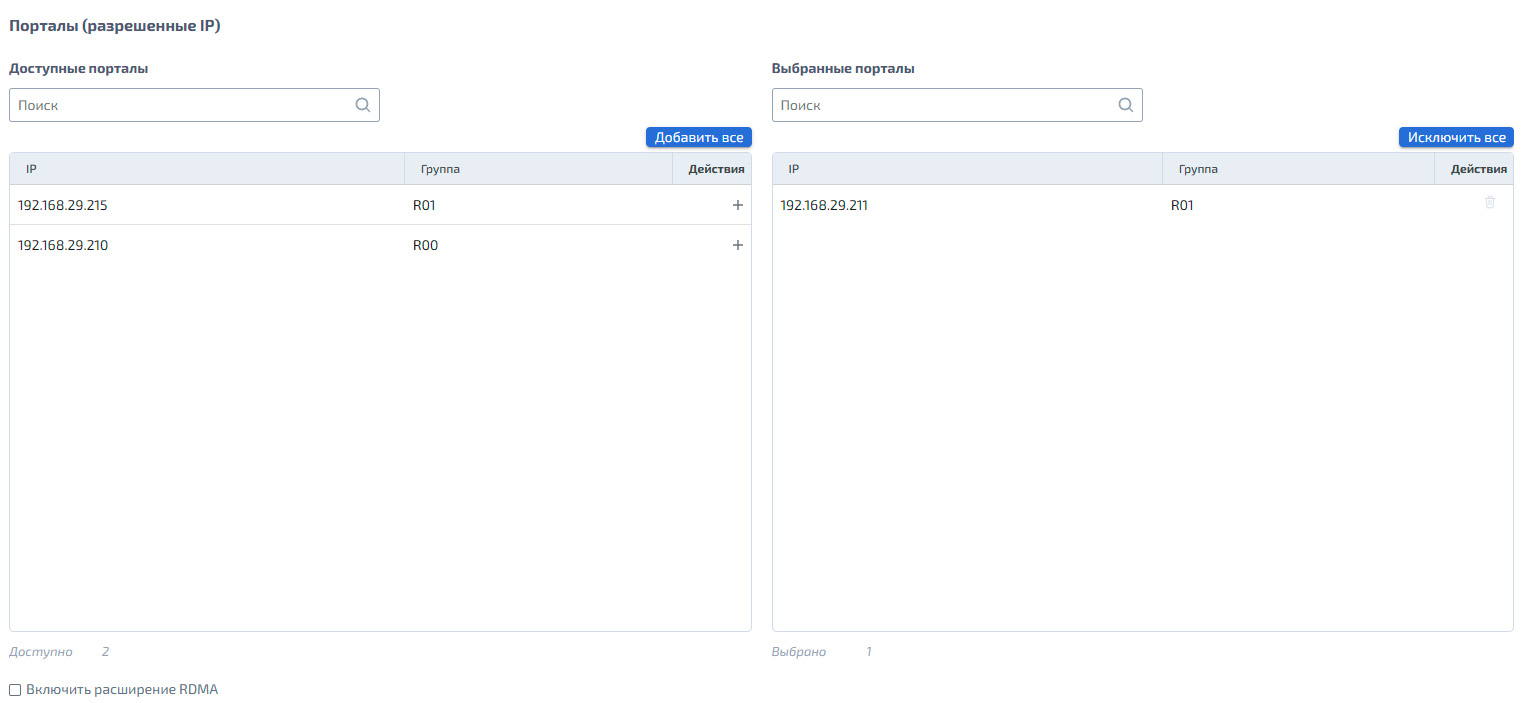

В блоке «Порталы (разрешённые IP)» добавьте разрешённые порталы (обязательно)
Чтобы добавить портал, нажмите + напротив нужного IP в списке «Доступные порталы»
Чтобы исключить портал, нажмите значок удаления в списке «Выбранные порталы»
Расширение RDMA – Вкл./Выкл. Поддержка режима прямого доступа к памяти (iSER)

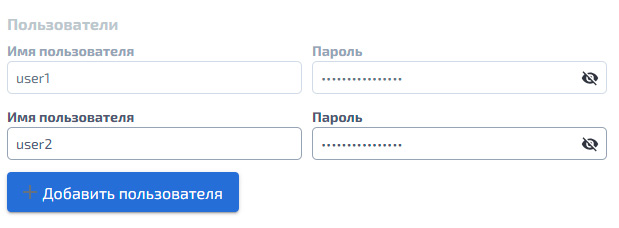

В блоке «Пользователи» добавьте учётные записи, которым разрешен доступ к таргету (необязательно)
Пользователей, имеющих доступ к таргету
Пароли пользователей – введите только цифры и буквы. Длина пароля – от 12 символов
Нажмите «Подтвердить»
После создания таргет отображается в списке, ему присваивается IQN, который используется при подключении хостов.
Внимание
Существует ряд тонких настроек, влияющих на взаимодействие iSCSI-таргета и инициатора. В общем случае они не требуют ручного вмешательства: при настройке iSCSI между таргетом СХД и инициатором автоматически выполняется процесс согласования, в ходе которого стороны на уровне протокола определяют общие параметры обмена данными.
В текущей реализации на стороне СХД ручная настройка этих параметров iSCSI-таргета администратором не предусмотрена. Однако если на стороне инициатора заданы значения, не согласованные с параметрами iSCSI–таргета СХД, возникает рассогласование, которое может привести к проблемам – от снижения производительности до ошибок соединения, тайм-аутов или потери пакетов.
Поэтому при ручной настройке параметров на стороне инициатора крайне важно обеспечить их согласованность с параметрами на стороне iSCSI–таргета СХД.
К таким параметрам относятся:
Header Digest
Data Digest
Initial R2T
Immediate Data
Max Recv Data Segment Length
Max Burst Length
First Burst Length
Max Outstanding R2T
Описание параметров приведено в RFC 7143
Если требуется тонкая настройка iSCSI-таргета на стороне СХД, обратитесь в техническую поддержку.

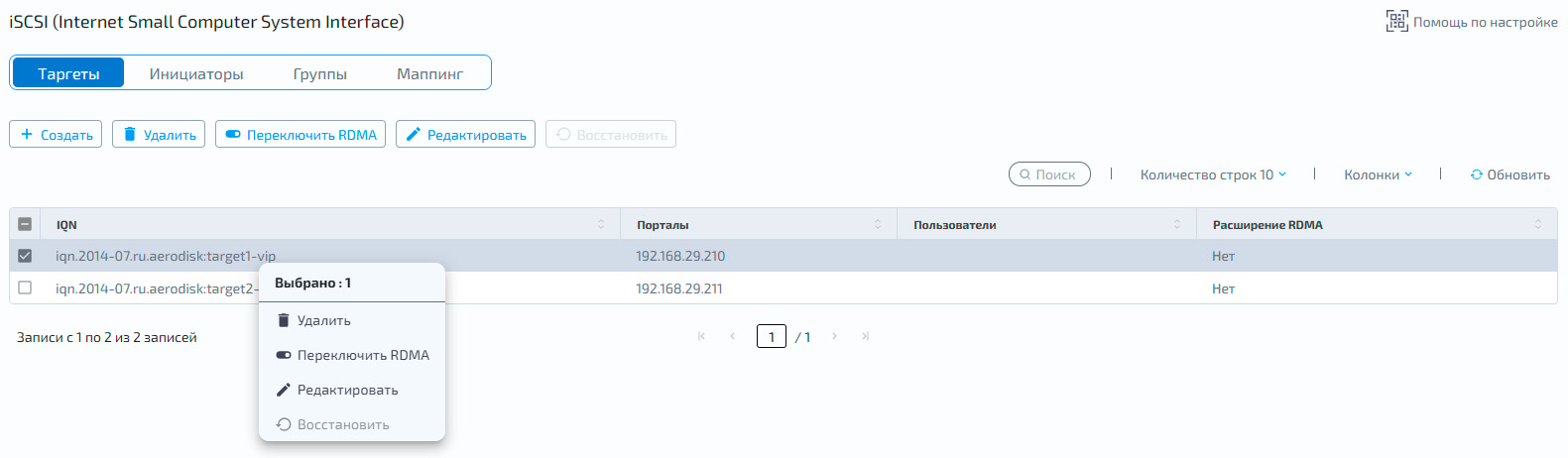

Действия¶
Чтобы открыть список команд для таргета, выполните одно из действий:
Нажмите правой кнопкой мыши по строке таблицы
Установите чекбокс в строке таргета

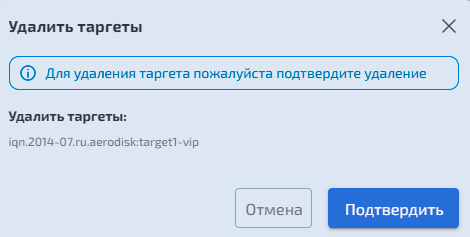

Удаление¶
Чтобы удалить iSCSI–таргет:
Нажмите «Удалить»
В открывшемся окне нажмите «Подтвердить»

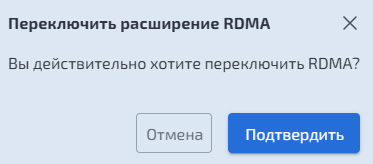

Переключение режима RDMA¶
Чтобы изменить режим RDMA (iSER):
Нажмите «Переключить расширение RDMA»
В открывшемся окне нажмите «Подтвердить»
Редактирование¶
Чтобы отредактировать iSCSI–таргет:
Нажмите «Редактировать» — откроется форма редактирования

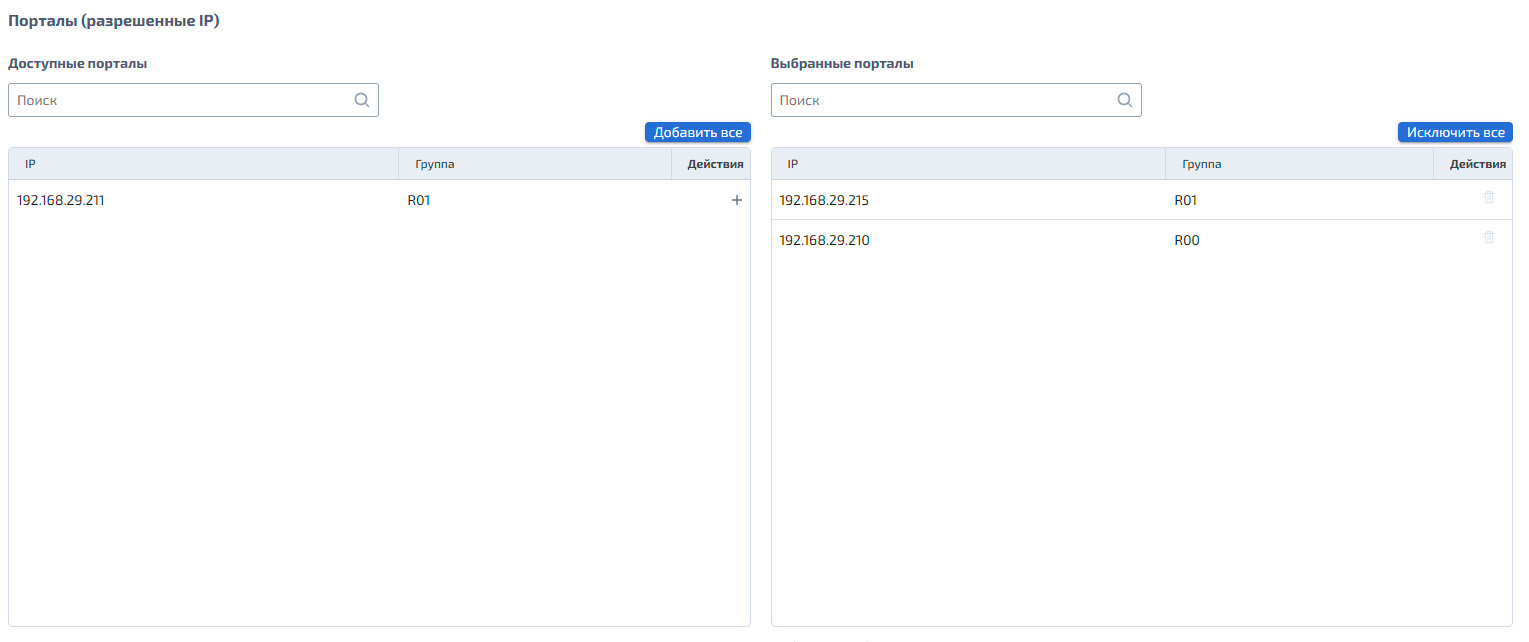

Измените список разрешенных порталов в блоке «Порталы (разрешённые IP)» (необязательно)
Чтобы добавить портал, нажмите + напротив нужного IP в списке «Доступные порталы»
Чтобы исключить портал, нажмите значок удаления в списке «Выбранные порталы»

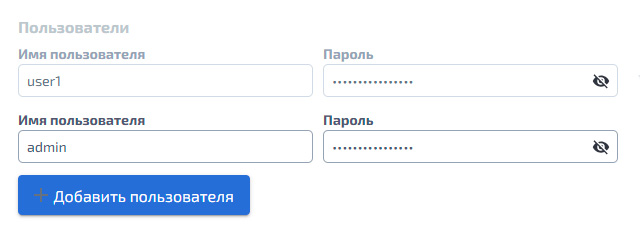

Измените список пользователей в блоке «Пользователи» (необязательно)
Нажмите «Подтвердить», чтобы сохранить изменения
