Группы портов¶
Вкладка «Группы портов» предназначена для управления портами FC (Fibre Channel) в СХД. Если в классическом режиме порты отображались и использовались поодиночке, то создание групп портов позволяет объединять несколько портов в логическую группу. Это облегчает настройку маппингов FC и упрощает управление большим количеством портов.

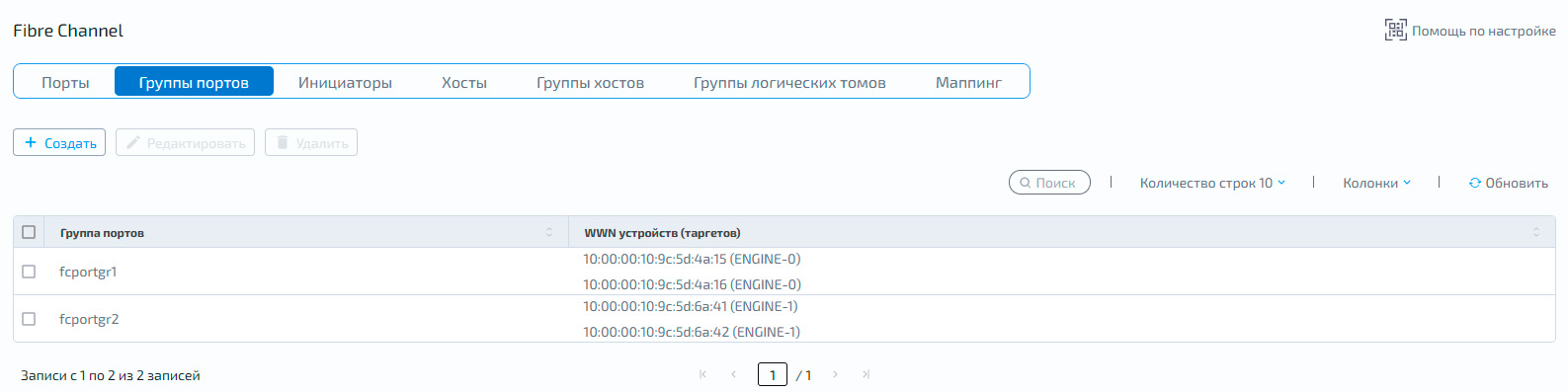

На вкладке в табличном виде представлена информация о всех созданных группах портов, а именно:
Группа портов — логическое имя группы, присвоенное при создании
WWN устройств (таргетов) — аппаратный WWN (World Wide Name) каждого порта, входящего в группу
Создание¶

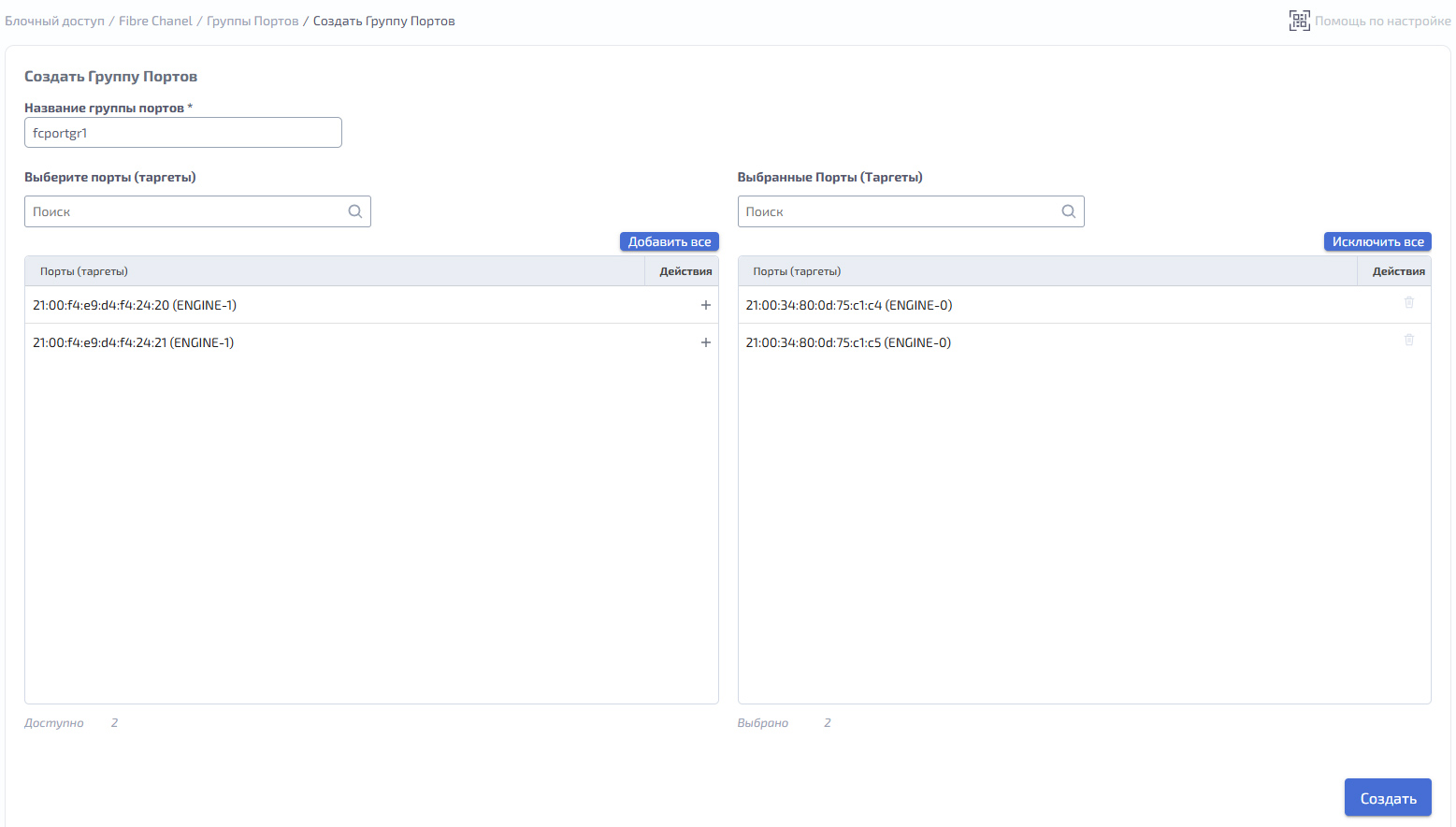

Чтобы создать группу портов в верхнем меню выберите «Создать», после этого происходит открытие модального окна:

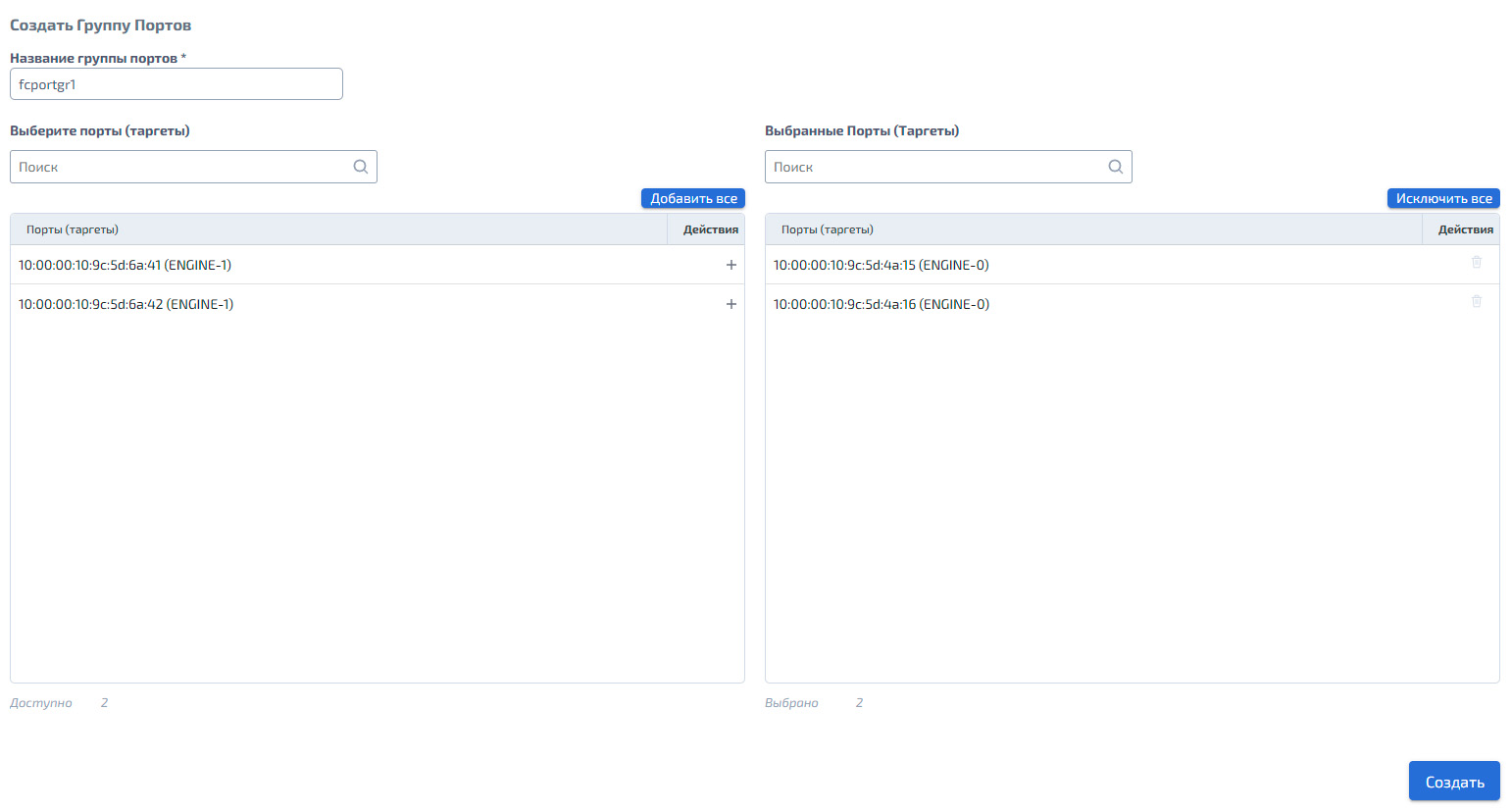

В открывшемся модальном окне введите имя группы портов, а также добавьте в создаваемую группу необходимые порты
Нажмите «Подтвердить»
Примечание
Одна группа портов FC может содержать до 16 WWN–портов
На СХД поддерживается до 8 групп портов
Редактирование¶

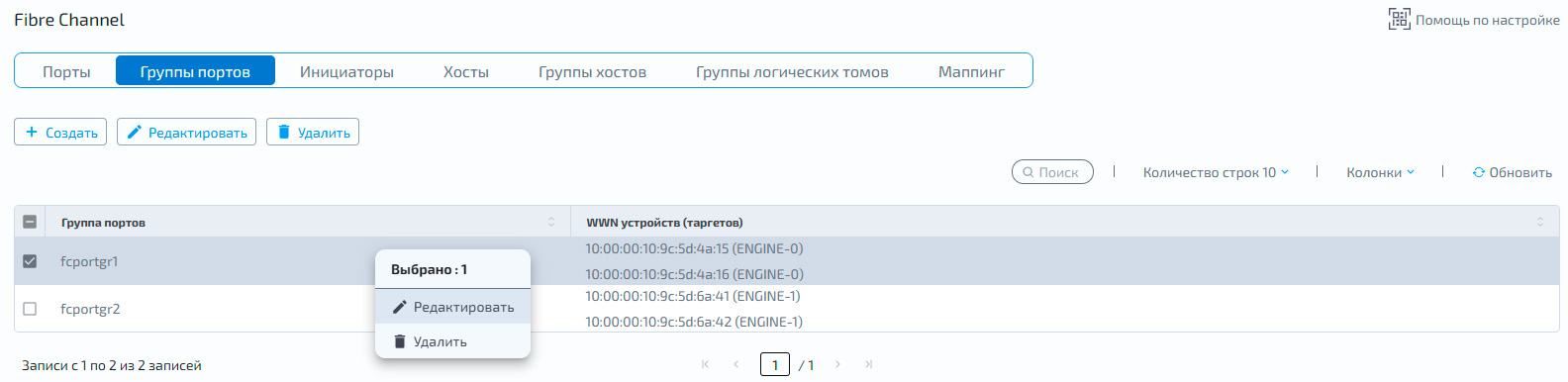

Чтобы отредактировать группу портов, выберите из списка действий в верхнем меню «Редактировать» или нажмите правой кнопкой мыши по строке с информацией о группе и в выпадающем меню выберите «Редактировать».

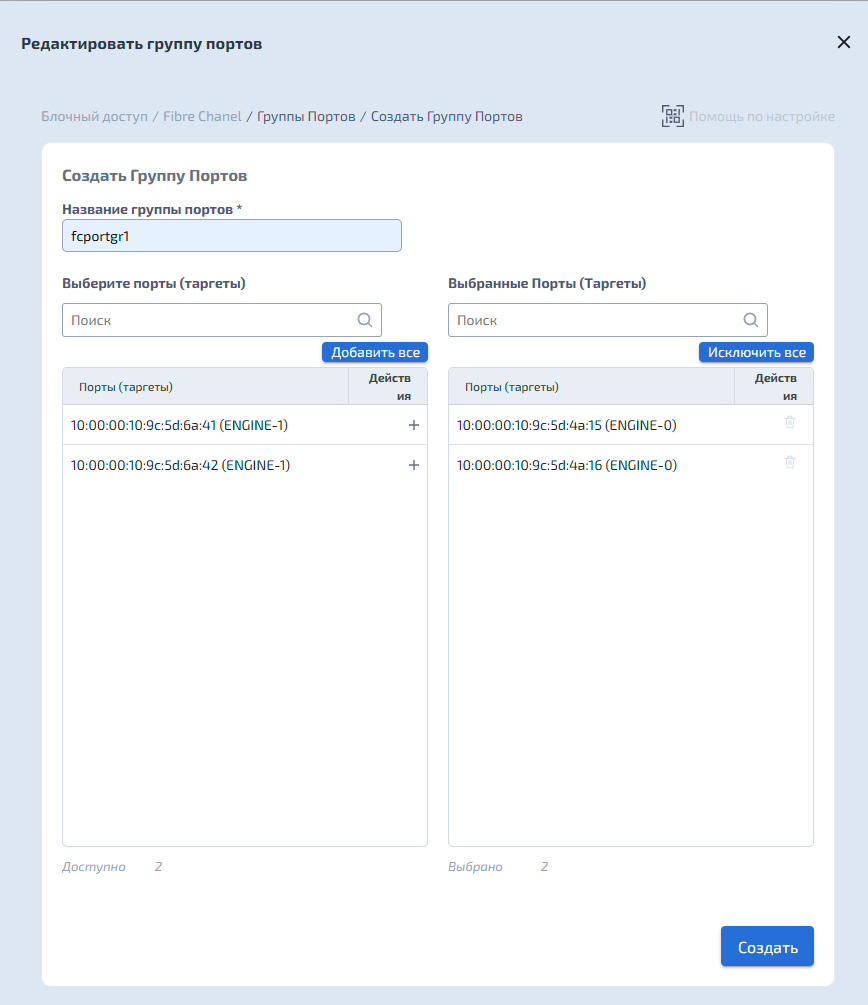

При нажатии происходит открытие модального окна «Редактировать группу портов»:
В открывшемся модальном окне доступны для изменения:
Поле для ввода имени группы портов
Поле для выбора портов
Изменение группы осуществляется только после сохранения введенных данных.
Удаление¶
Чтобы удалить группу портов, выберите из списка действий в верхнем меню «Удалить» или нажмите правой кнопкой мыши по строке с информацией о группе и в выпадающем меню выберите «Удалить».
При нажатии происходит открытие модального окна «Удаление группы портов».
В открывшемся модальном окне нажмите «Подтвердить».
